방사선 차폐 유리
내부 구조 품질 및 내부 투과율을 갖춘 SCHOTT의 RD 30®, RD 50® 및 RS 시리즈는 까다로운 환경에서 방사선으로부터 보호합니다. 또한 정전기 방전에 대한 보호 기능을 제공하며, 이 중 두 가지 유리 유형은 이온화 방사선 조사 반전에 대한 내성이 있습니다.
RD 30® 및 RD 50®
RD 30® 기술 데이터
광학 특성
20°C에서 굴절률 ne(40°C/h에서 열처리) 1.579
빛 투과율(d = 6.0mm) 90.5%
화학적 특성
DIN ISO 719에 따른 가수분해 등급 HGB 3
산화납 함량(PbO) ≥ 22%
총 중금속 함량 ≥ 23%
기계적 특성
밀도 g/cm3(인도 시 기준) ≥ 3.13
기타 속성
유리 두께 6.0mm*
차음 평가 값 Rw (C; Ctr ) = 34 (–2; –2)dB
* 요청 시 다양 두께 대하여 대한 음향 감소 값 측정이 가능합니다.
RD 50® 기술 데이터
광학 특성
20°C에서 굴절률 nD 1.79
빛 투과율(d =5.0mm) 85%
화학적 특성
DIN ISO 719에 따른 가수분해 등급 HGB 1
산화납 함량(PbO) ≥ 65%
총 중금속 함량 ≥ 70%
기계적 특성
밀도 (g/cm)3(인도 시 기준) ≥ 5.05
기타 속성
유리 두께 8.1mm *
차음 평가 값 R w (C; C tr) = 41 (–3; –3)dB
* 요청 시 다양 두께 대하여 대한 음향 감소 값 측정이 가능합니다.
RD 50®: 엑스선 품질 및 최대 공급 치수에 대한 납 함유량(mm Pb)
최소 두께 d = mm |
최대 두께 d = mm |
튜브 전압 기준 감쇠량(mm Pb): | 최대 중량 kg/m 2 |
최대 치수 mm x mm |
||||
|---|---|---|---|---|---|---|---|---|
| 80 kV | 100 kV | 110 kV*. | 150 kV | 200 kV | ||||
| 5.0 | 7.0 | 1.5 | 1.5 | 1.5 | 1.5 | 1.4 | 35 | 2,000 x 1,000 |
| 7.0 | 9.0 | 2.1 | 2.1 | 2.1 | 2.1 | 2.0 | 45 | 2,400 x 1,220 |
| 8.5 | 10.5 | 2.6 | 2.6 | 2.5 | 2.5 | 2.4 | 53 | 2,400 x 1,220 |
| 10.0 | 12.0 | 3.1 | 3.1 | 3.0 | 3.0 | 2.9 | 61 | 2,400 x 1,220 |
| 11.5 | 14.0 | 3.5 | 3.6 | 3.5 | 3.5 | 3.3 | 71 | 2,400 x 1,220 |
| 16.0 | 19.0 | - | 5.0 | 4.9 | 4.9 | 4.6 | 96 | 2,400 x 1,220 |
| 20.0 | 23.0 | - | 6.3 | 6.1 | 6.1 | 5.8 | 116 | 1,500 x 1,220 |
RD 50®: 방사성원소 대응 가능한 납 당량(mm Pb)
핵종 |
두께 d 기준 감약 당량(mm Pb): | |||||||
|---|---|---|---|---|---|---|---|---|
| 4.0mm | 5.0mm | 7.0mm | 8.5mm | 10.0mm | 11.5mm | 16.0mm | 20.0mm | |
| C-11, N-13, O-15, F-18 | 1.4 | 1.8 | 2.6 | 3.1 | 3.7 | 4.2 | 5.9 | 7.4 |
| Co-58 | 1.6 | 2.0 | 2.8 | 3.4 | 4.0 | 4.6 | 6.4 | 7.9 |
| Co-60 | 1.7 | 2.2 | 3.1 | 3.7 | 4.4 | 5.1 | 7.1 | 8.9 |
| Fe-59 | 1.7 | 2.2 | 3.1 | 3.7 | 4.4 | 5.1 | 7.0 | 8.8 |
| Tc-99m | 1.1 | 1.4 | 2.0 | 2.4 | 2.9 | 3.3 | 4.6 | 5.7 |
RD 30® 공급 형태
| 유리 유형 | 두께 | 공차 | 56kV에서 최소 납 함유량 | 최대 유리 치수 |
|---|---|---|---|---|
| 모놀리식 유리 | 6.0mm | +/- 0.25mm | 0.5mm Pb | 2,350mm x 1,500mm |
| 적층 유리 | 2 x 3.1 mm | +/- 0.5mm | 0.5mm Pb | 2,400mm x 1,300mm |
| 강화 처리된 안전유리 | 6.0mm | +/- 0.25mm | 0.5mm Pb | 2,350mm x 1,500mm |
RD 30®: 납 당량(mm Pb) 및 인도 치수
| 두께 d = mm |
튜브 전압 기준 감쇠량(mm Pb): | 최대 중량 kg/m2 | |||||
|---|---|---|---|---|---|---|---|
| 50kV | 56 kV | 76 kV | 80 kV | 110 kV | 150 kV | ||
| 6.0 ± 0.25 | ≥ 0.5 | ≥ 0.5 | ≥ 0.5 | ≥ 0.5 | ≥ 0.5 | ≥ 0.5 | 20 |
방사선 차폐 유리 제품군용 소독제
- 물, 중성 세제 및 부드러운 천만 사용하십시오.
- RD 30®은 SCHOTT이 승인한 상용 소독제를 사용하여 소독할 수 있습니다. 자외선 소독도 가능합니다.
- 방사선 차폐 유리는 습기 및 산성 공기가 포함된 습기 또는 온도 변화에 노출되어서는 안 됩니다.
- 설치 중에는 산성 및 알카리성 물질(예: 아세트산, 암모니아)이 없는 밀폐제만 사용하십시오. 접착제가 유리 표면과 반응하면 접착 라벨이 변색될 수 있습니다.
보호와 저반사 뷰를 동시에
RD 30® 및 RD 50®은 반사 방지 유리 SCHOTT AMIRAN®과 함께 사용할 수 있습니다. 이 적층 유리는 방사선으로부터 보호하면서 검사 영역에 선명한 시야를 제공합니다.
RS 유리 시리즈
방사선 차폐 유리의 특성
| 일반 특성 | RS 253 | RS 253 G18 | RS 323 G19 | RS 360 | RS 520 |
|---|---|---|---|---|---|
| 최소 밀도 ρ [g/cm³] | 2.5 | 2.52 | 3.26 | 3.6 | 5.18 |
| PbO – 함량[중량- %], 합성 | 0 | 0 | 33 | 45 | 71 |
| CeO2– 함량[중량-%], 합성 | 0 | 1.8 | 1.8 | 0 | 0 |
| 선형 감쇠 계수 [cm–1] | RS 253 | RS 253 G18 | RS 323 G19 | RS 360 | RS 520 |
| E = 0.2 MeV | 0.32 | 0.33 | 1.25 | 1.72 | 3.54 |
| E = 0.662 MeV(137Cs) | 0.19 | 0.19 | 0.28 | 0.32 | 0.5 |
| E = 1.25 MeV(60Co) | 0.14 | 0.14 | 0.18 | 0.21 | 0.3 |
| Pb – 당량 | RS 253 | RS 253 G18 | RS 323 G19 | RS 360 | RS 520 |
| E = 0.2 MeV | 0.03 | 0.03 | 0.11 | 0.16 | 0.32 |
| E = 0.662 MeV(137Cs) | 0.16 | 0.16 | 0.24 | 0.27 | 0.42 |
| E = 1.25 MeV(60Co) | 0.22 | 0.22 | 0.29 | 0.32 | 0.46 |
| 응용 분야 한계 | RS 253 | RS 253 G18 | RS 323 G19 | RS 360 | RS 520 |
|---|---|---|---|---|---|
| 변색 관련, 총 선량[Gy] | - | 1 × 108 | > 1 × 108 | - | - |
| 방전 관련, 총 선량[Gy]* | 1 x 103 | 1 × 108 | > 1 × 108 | 1 x 103 |
1 x 103 |
* 방전 임계치(유도 방전)
| 광학적 특성 | RS 253 | RS 253 G18 | RS 323 G19 | RS 360 | RS 520 |
|---|---|---|---|---|---|
| 굴절지수 nd | 1.52 | 1.52 | 1.59 | 1.62 | 1.81 |
| 분산 n d | 64.2 | 63.5 | 39.9 | 36.4 | 25.4 |
| 표면당 잔류 반사 손실[%] | 4.25 | 4.25 | 5.1 | 5.6 | 8.3 |
| 내부 투과율 τi(100mm) | RS 253 | RS 253 G18 | RS 323 G19 | RS 360 | RS 520 |
|---|---|---|---|---|---|
| λ = 546.1nm의 경우 | 0.987 | 0.895 | 0.88 | 0.992 | 0.984 |
| λ = 589.3nm의 경우 | 0.985 | 0.925 | 0.925 | 0.993 | 0.985 |
| λ = 632.8nm의 경우 | 0.981 | 0.941 | 0.94 | 0.99 | 0.981 |
방사선 차폐 유리에 대한 자세한 기술 정보는 SCHOTT의 영업 및 응용 분야 엔지니어링 팀으로 문의해주십시오.

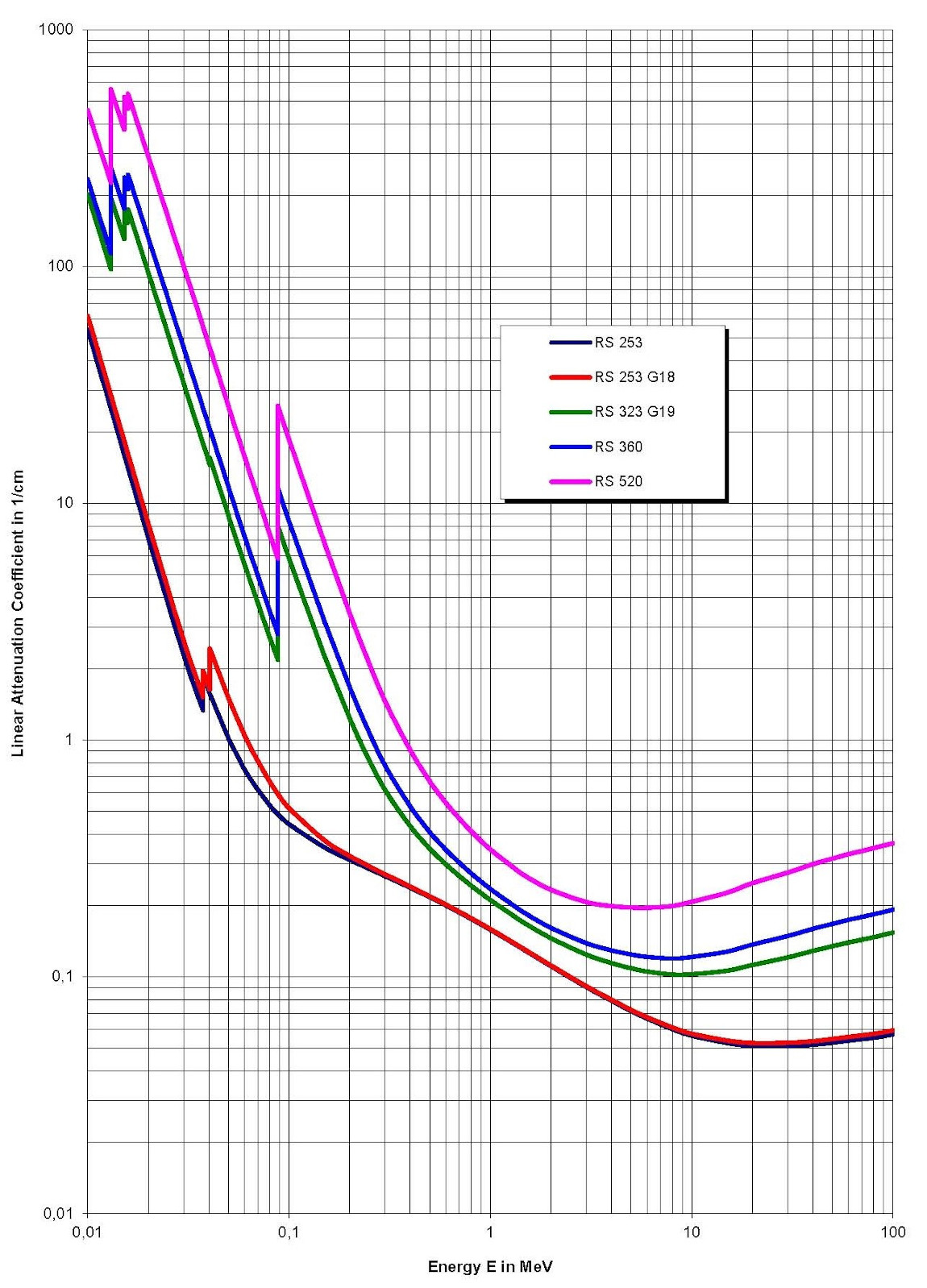

SCHOTT 방사선 차폐 유리의 선형 감쇠 계수
공급 형식
- 최종 블록 및 플레이트: 유리창은 외관 등급 광택 처리, 측면 접지
- 캐스팅
치수*
- 최종 슬랩의 최대 크기: 1600 x 1100mm2 또는 1360 x 1360mm2
- 최대 무게: 1,300 - 2,000kg/slab
* 요청에 따라 보다 큰 치수와 중량으로 제작이 가능합니다.
재고에서 사용할 수 없는 소재는 요청 시 맞춤형 용융으로 제공됩니다.
품질 보증
- 기하학적 형태와 내부 품질을 100% 제어할 수 있습니다.
- 집중적인 최종 검사를 포함하여 모든 제조 단계에서 부품을 검사합니다.
- 광학 유리와 동일한 품질 검사 장비를 사용합니다.
자주 묻는 질문
일반 / 소개
|
1. RD 50®과 RD 30®의 차이점은 무엇입니까?
|
RD 50® 및 RD 30®은 각각 최소 5.05g/cm³와 최소 3.13g/cm³의 밀도를 기준으로 제품명이 정해진 것에서 알 수 있듯 서로의 용도가 다르며, RD 50®의 보호 효과가 더 큽니다.
|
|
2. 이 보호 효과는 어떻게 측정할 수 있습니까?
|
보호 효과는 차폐 소재인 납의 사용량으로 정해집니다. 유리와 같은 기타 소재의 경우, 보호 효과는 소재의 납 함량으로 표시됩니다. 즉, 납의 두께와 소재의 차폐 효과가 동일하다는 것입니다.
|
|
3. RD 50® 및 RD 30®과 동일한 납 함량은 무엇입니까?
|
RD 50®은 튜브 전압 및 유리 두께에 따라 1.4mm~6.3mm의 납 함유량 값을 제공합니다. RD 30®은 유리 두께 6mm에서 0.5mm Pb의 최소 납 함유량을 제공합니다.
|
|
4. RD 50® 및 RD 30®이 고객의 응용 분야에 필요한 표준을 충족합니까?
|
RD 50®은 의료 엑스선 진단 시 방사선 보호에 관한 DIN EN 61331-2 및 IEC 61331-2의 요구 사항을 충족합니다. RD 30®은 DIN EN 60601-2-45에 따라 제작된 의료 전자 기기에 사용됩니다.
|
|
5. 예를 들어, BGW > 6.1mm Pb의 경우 방사선 보호를 어떻게 달성할까요?
|
RD 50® 유리 두 개를 함께 적층합니다. 그에 따라 BGW가 추가됩니다.
|
계획 및 설치
|
1. RD 50® 및 RD 30®의 올바른 설치 방법은 무엇입니까?
|
어떤 경우든, 방사선으로부터 완벽하게 보호하도록 벽의 방사선 보호 장치와 방사선 차폐 유리가 완전히 겹쳐지도록 해야 합니다. 방사선 차폐 장치가 없는 공간은 사용할 수 없습니다. 즉, 방사선 차폐 소재를 '접합형(butt to butt)’ 방식으로 사용할 수 없습니다. 방사선 보호 물질이 항상 겹쳐져야 합니다.
|
|
2. 움직이는 요소(슬라이딩 도어/벽)가 안정성을 높이려면 어떻게 해야 할까요?
|
RD 50®의 한 면 또는 양면을 플로트 유리와 함께 적층하면 RD 50®의 표면 보호 및 안정성을 더 높일 수 있습니다.
|
|
3. RD 50®과 RD 30® 을 단열 유리로 가공할 수 있습니까?
|
예. 방사선 차폐 유리가 실내에 삽입되어 있으면 가능합니다. RD 유리는 날씨와 환경에 노출되어서는 안 됩니다. SCHOTT은 도어, 유리창, 통제실, 방사선실과 같은 완벽한 방사선 보호 시스템을 위해 적절한 공급업체(전문가)를 제공합니다.
|
|
4. RD 50®의 스크래치는 나중에 연마할 수 있습니까?
|
각 케이스를 검토할 필요가 있으며, 가능 여부는 스크래치 깊이에 좌우됩니다.
|
|
5. RD 50®과 RD 30® 을 나중에(예: 현장에서) 크기에 맞게 절단할 수 있습니까?
|
이론적으로는 가능합니다. 그러나 RD 50®을 사용할 때는 너무 날카롭지 않은 유리칼과 약간의 오일을 사용해야 합니다. 항상 가장자리부터 자르고 가능한 한 빨리 가공해야 합니다. 그러므로, 납 유리는 항상 경험이 풍부한 전문가가 절단해야 합니다.
|
유지보수 및 사용
| 1. RD 50® 및 RD 30®은 어떻게 세척해야 합니까? 세척 시 고려해야 하는 점은 무엇입니까? |
유리 표면이 손상되지 않도록 세척 시 물과 중성 세제, 부드러운 천만 사용하십시오.
|
|
2. RD 50® 및 RD 30®에 적합한 실란트나 소독제가 있습니까?
|
예, 요청 시 관련 제품명과 제조업체를 알려드립니다.
|
|
3. RD 50®과 RD 30®은 탈 수 있습니까?
|
RD 50® 과 RD 30® 에는 가연성이 없습니다. RD 50® 의 연화 온도는 약 603°C이며 RD 30®은 약 620°C입니다.
|
|
4. RD 50® 및 RD 30®은 어떻게 폐기해야 합니까?
|
연방, 주 또는 국가 규정에 따릅니다. 현지 규정을 준수하십시오. 유리의 납은 화학적으로 결합되어 있으므로 침출될 수 없습니다. 연마 및 연마 잔여물은 위험 폐기물이며 법적 요건에 따라 폐기해야 합니다.
|
