레이저 소재 및 부품

SCHOTT 레이저 소재와 부품은 다이오드, 솔리드 스테이트 및 가스 레이저에 적합하며 다양한 파장과 펄스 길이를 포괄합니다. 모든 경우에 SCHOTT는 귀사의 레이저 요구 사항에 적합한 다양한 특성을 지닌 최고 품질의 부품 제공업체로서의 명성에 부응합니다.

다양한 레이저의 광범위한 특성

높은 방출 교차 영역

LG-940, LG-950 및 LG-960 제품은 매우 낮은 dn/dT, 우수한 열 특성 및 매우 높은 방출 교차 영역을 가진 er-yb 도핑된 인산염 유리로, 레이저 거리 측정 및 의료용 레이저에 적합합니다.

높은 균질성

SCHOTT에서는 지그재그 슬래브와 직경이 큰 레이저 로드를 탁월한 광학 품질과 균질성으로 생산하여 소재 가공 레이저 시스템에 대한 적합성을 향상시킵니다.

뛰어난 열역학적 특성

APG-760은 향상된 열역학적 특성을 제공하는 고도로 발전된 레이저 유리로 반복률이 높은 레이저 시스템에 이상적입니다.

맞춤형 솔루션

SCHOTT는 높은 LIDT로 반사율이 높거나 반사 방지 코팅이 적용된 제품을 귀사의 요구 조건에 완벽하게 부합하도록 맞춤 제작할 수 있습니다.

활성 레이저 유리

SCHOTT에서는 인산염 및 규산염 기반 성분이 함유된 활성 레이저 유리를 제공합니다.

규산염 기반 레이저 유리

LG-680은 클래식 레이저 유리로 높은 교차 영역, 높은 자외선 투과율 및 반전 현상에 대한 높은 내성을 특징으로 합니다. 이 유리는 일반적으로 반복률이 높은 솔리드 스테이트 레이저 시스템에 사용됩니다.

고 에너지 애플리케이션을 위한 인산염 기반 레이저 유리

LG-750,LG-760,LG-770는 고 에너지 솔리드 스테이트 레이저 커뮤니티의 요구를 충족시키기 위해 개발되었습니다. 세 가지 유리 모두 높은 레이저 교차 영역, 낮은 비선형 굴절률 및 열 특성을 나타냅니다. 모든 제품은 레이저 손상을 일으킬 수 있는 모든 금속 백금 입자 또는 기타 함유물이 없는 형태로 제공됩니다.

고출력 및 초단 펄스 애플리케이션을 위한 인산염 기반 레이저 유리

APG-1은 높은 평균 출력 애플리케이션에서 바람직한 열역학적 특성을 가진 인산염 유리입니다. 이러한 소재의 넓은 방출 대역폭은 펨토초 레이저 시스템에서 이용되었습니다. 낮은 이득 교차 영역 및 긴 저농도 방출 수명은 증폭된 방출 자극에 의해 제한되는 응용 분야 및/또는 다이오드 레이저에 의한 여기용으로 이러한 유리가 주목을 받았습니다.

1.00 μm에서 고출력 애플리케이션을 위한 인산염 레이저 유리

APG-760는 향상된 열역학적 특성을 갖춘 차세대 첨단 레이저 유리입니다. 반복률이 높은 레이저 시스템에서 활성 물질로 사용하는 것이 좋습니다.

1.5 μm 방출 인산염 아이세이프 레이저 유리

LG-940, LG-950, LG-960은 Er 및 Yb 도핑 인산염 유리로, 플래시램프 또는 다이오드 펌프형 레이저 시스템에 사용됩니다. 매우 낮은 dn/dT, 우수한 열 특성 및 매우 높은 방출 교차 영역을 가집니다. 일반적인 응용 분야는 레이저 거리 측정 및 의료용 레이저입니다.

광대역 레이저 유리

BLG-80은 펄스 압축을 사용하는 레이저 시스템에서 사용할 수 있는 매우 광범위한 방출 스펙트럼을 가진 네오디뮴 – 이테르븀 도핑 인산염 레이저 유리입니다. 또한 광범위한 방출 스펙트럼 내에서 레이저 방출 파장을 조정할 수 있습니다.



LG-680 LG-750 LG-760 LG-770 APG-1 APG-760 BLG-80 LG-940 LG-950 LG-960
방출 피크 파장 (nm) 1,060 1,054 1,054 1,053 1,054 1,54 1,055 1,533 1,533 1,534.3
방출 폭 (nm) 36 26 24 25 28 29.2 40.6 40 53 42.9
[μs]Rad발광 수명 τ 361 347 323 350 361 376 327 9,400 8,600 11.0
] 2방출 교차 영역 σem [10 –20 cm 2.5 3.7 4.5 3.9 3.4 3.2 해당 없음 0.7 0.7 6.7

피크 굴절률 n에서 1.560 1.516 1.508 1.500 1.526 1.5328 1.5491 1.522 1.515 1.544
비선형 굴절률 n 2 4.3 3.0 2.9 2.9 3.1 3.01 3.68 3.5 3.4 3.6
/K]–6dn/dTrel. (1060 nm 20 ° – 40 °C) [10 2.9 -5.1 -6.8 -4.7 1.2 1.9 -3.8 -3.6 - -

밀도 ρ [g/cm 3] 2.54 2.83 2.60 2.59 2.63 2.70 2.93 3.04 2.92 3.14
열전도도 λ25 °C [W/(m ・ K)] 1.19 0.49 0.57 0.57 0.78 0.76 0.53 0.51 0.63 0.65
열팽창 α(+20/+300 °C) [10–6/K] 10.18 13.01 15.04 13.36 9.96 8.9 13.1 11.96 12.90 10.0

고 에너지 애플리케이션
고출력/초단 펄스
아이세이프
의료/코스메틱 응용 분야
소재 가공
거리 측정기
라이다
분석

레이저 공동 필터 유리  S7000, S7005 및 S7010N

SCHOTT에서는 세 가지 유형의 레이저 공동 필터 유리를 생산합니다. S7000, S7005 및 S7010N.

S7000은 레이저 공동 소재로 사용할 수 있는 투명한 세륨 도핑 유리입니다. 컷오프 소재로도 사용할 수 있습니다.

S7005는 산화 사마륨(Sm2O3)이 5% 도핑된 레이저 공동 소재이며, 일반적으로 6mm보다 두꺼운 튜브 벽에 사용됩니다.

S7010N은 산화 사마륨이 10% 도핑된 레이저 공동 소재입니다. 이 유리는 대부분의 애플리케이션에 권장됩니다.

SCHOTT에서는 이러한 상용 규산염 필터 유리의 전체 제품군을 제공하며 특정 용도에 맞는 다양한 도핑 레벨로 생산할 수 있습니다.



자세한 내용은 다운로드 섹션에서 ‘레이저 공동 플로우 튜브 및 필터 유리 데이터시트’를 참조하십시오.

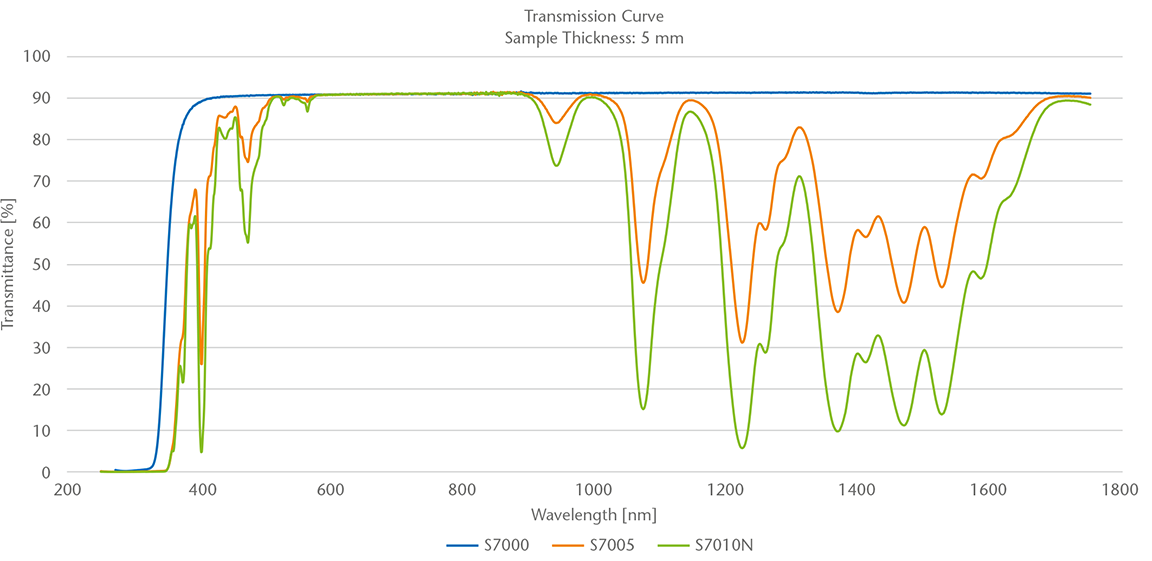

레이저 공동 필터 유리

*이 그래프는 다운로드 섹션의 ‘레이저 공동 플로우 튜브 및 필터 유리 데이터시트’에서도 보실 수 있습니다.



기계적 특성

활성 레이저 유리는 고객의 사양에 따라 제조된 로드, 슬래브, 디스크 등 완전히 완성된 부품으로 제공됩니다.

레이저 부품의 사양 및 일반적인 값은 다운로드 섹션의 ‘레이저 공동 플로우 튜브 및 필터 유리 데이터시트’ 및 ‘초정밀 긴 수명의 레이저 유리 부품’을 참조하십시오.

가장자리 클래딩 유리

가장자리 클래딩 유리는 활성 레이저 물질을 사용하여 자연적으로 발생하는 빛과 증폭된 자발적 방출을 흡수합니다. 이러한 효과는 레이저 효율을 저하시키고 활성 물질을 손상시킬 수 있습니다.

사양은 다운로드 섹션에서 ‘가장자리 클래딩 유리 데이터시트’를 참조하십시오.


당사는 고품질 레이저 필터 유리로 제조된 완성형 레이저 부품을 공급합니다. 당사는 귀하의 애플리케이션 요건을 완벽히 충족하는 완벽한 맞춤형 설계를 제공합니다.

품질

계약 생산

SCHOTT는 레이저 고객의 요구 사항이 사용 가능한 유리에만 국한되는 것이 아님을 알고 있습니다. 이러한 이유로, SCHOTT는 계약에 따라 맞춤형 테스트 용융 프로그램을 유지합니다. 이를 위해 SCHOTT는 광학, 물리적 및 레이저 특성뿐만 아니라 소형 광학 장치 및 장치 제조에 적합한 유리 샘플을 제공하여 당사의 방대한 유리 관련 지식을 활용할 수 있습니다. 요청이 있는 경우 SCHOTT는 귀하의 유리 구성품도 생산합니다.



품질 보증

품질 관리는 통계 공정 제어와 완성된 구성품의 엄격한 최종 검사에 기반합니다. 유리 특성은 모든 용융에 대해 측정되는 반면, 당사의 측정 기기에는 광범위한 간섭계 및 현미경 간섭계, 분광 공도계, 자동 시준기, 물리적 특성 시험 시스템, 비전 시스템 및 레이저 시험 베드를 포함합니다.
