적외선 소재

SCHOTT의 적외선 소재는 세계에서 가장 민감한 첨단 광학 장비의 핵심 요소이며 세계 어디에서도 뛰어난 기술적 품질을 유지할 수 있을 만큼 견고합니다.

적외선 소재의 주요 품질

낮은 비열화

적외선 칼코게나이드 유리는 굴절률과 분산의 열 변화가 일정하게 낮아 AR 렌즈 시스템을 간소화하는 탁월한 투과율을 자랑합니다.

VIS 및 IR의 명확한 뷰 제공

SCHOTT는 고급 연마 공정에 대한 지식과 모든 일반적인 환경 테스트에 견딜 수 있는 멀티 밴드, 긁힘 방지 표면을 만드는 특별한 코팅 기술을 결합합니다.

유연한 제조

SCHOTT는 모든 고객 요구 사항에 적합한 적외선 칼코겐화 글라스를 생산할 수 있습니다. 전통적인 연삭 및 연마, 단일 포인트 다이아몬드 선삭 또는 성형을 통해 제조되어 광범위한 유리 제품을 소량 및 대량 공급할 수 있습니다.

보호 강도

긁힘 방지 및 충격 방지 특성을 구비한 SCHOTT 사파이어는 매우 높은 경도와 인상적인 기계적 강도로 명성이 높으며 극도로 단단한 AR 코팅과 결합하여 민감한 광학 장비를 보호할 수 있습니다.

SCHOTT 적외선  칼코게나이드 유리

공급 형태

당사는 최대 95mm 직경 및 최대 150mm 두께의 적외선 칼코게나이드 유리를 제공합니다. 일반적인 공급 형태는 고객의 요구 사항에 따라 달라집니다.

당사의 샘플 부품용 연마 블랭크는 최대 95mm의 직경과 최대 30mm의 두께로 제공됩니다.



소재 특성 IRG 22 – IRG 27

적외선 칼코게나이드 유리
소재 특성 IRG 22 IRG 24 IRG 25 IRG 26 IRG 27
조성물 Ge33As12Se55 Ge10As40Se50 Ge28Sb12Se60 As40Se60 As2S3
밀도 4.41g/cm3 4.47g/cm3 4.66g/cm3 4.63g/cm3 3.20g/cm3
열 팽창
(20 – 100°C)
12.5 · 10–6/K 20.0 · 10–6/K 14.0 · 10–6/K 21.4 · 10–6/K 22.5 · 10–6/K
전이
온도
368°C 225°C 285°C 185°C 197°C


변화
dn/dT*
94.8 · 10–6/K
(1 μm)
46.0 · 10–6/K
(1 μm)
79.2 · 10–6/K
(1 μm)
76.2 · 10–6/K
(1 μm)
15.6 · 10–6/K
(1 μm)
67.7 · 10–6/K
(5 μm)
21.15 · 10–6/K
(5 μm)
62.0 · 10–6/K
(5 μm)
33.4 · 10–6/K
(5 μm)
-3.2 · 10–6/K
(5 μm)
67.1 · 10–6/K
(10 μm)
20.3 · 10–6/K
(10 μm)
61.1 · 10–6/K
(10 μm)
32.2 · 10–6/K
(10.6 μm)
-3.7 · 10–6/K
(10.6 μm)
굴절
지수
2.5971 (1 μm) 2.7249 (1 μm) 2.7284 (1 μm) 2.9316 (1 μm) 2.4841 (1 μm)
2.5104 (5 μm) 2.6192 (5 μm) 2.6183 (5 μm) 2.7909 (5 μm) 2.4129 (5 μm)
2.4968 (10 μm) 2.6090 (10 μm) 2.6030 (10 μm) 2.7781 (10 μm) 2.3842 (10 μm)

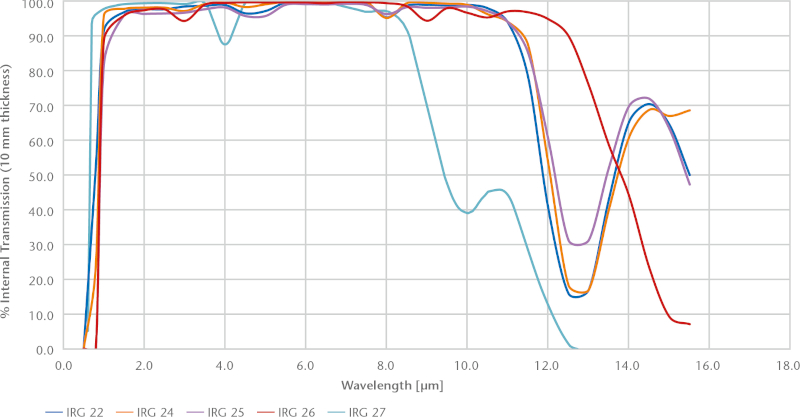

적외선 유리 IRG 22 – IRG 27 투과율 (10mm 두께)

적외선 칼코게나이드02



IR 투과율

Infrared Chalcogenide Glass Infrared Transmision Graphic





사파이어

소재 특성

  • 탁월한 경도와 높은 기계적 강도
  • 뛰어난 열전도도 및 내열성
  • 높은 투과율 (UV에서 IR)
  • 낮은 dn/dT
  • 높은 전기 저항 (1,014 Ohm-cm)
  • 높은 유전율 (1.0 MHz~8.5 GHz에서 9.39)



사양

형상에 따라 다름
속성 상업적 품질 정밀 품질 초정밀 품질
크기(원형 및 정사각형) Ø 10~300mm(
10~210mm)
크기 공차 1 ± 0.2mm ± 0.10mm ± 0.05mm
두께1 1~40mm
두께 공차1 ± 0.2mm ± 0.10mm ± 0.05mm
평행도1 5분각 미만 1분각 미만 30초각 미만
표면 정확도(PV)1 5 λ (546nm) λ/2 (546nm) λ/10 (546nm)
표면 품질(스크래치 및 홈) MIL 80 - 50에 따름 MIL 40 - 20에 따름 MIL 20 – 10에 따름
표면 조도(Rq) 10nm 미만 3nm 미만 1nm 미만
AR 코팅 맞춤형 설계
주문 수량 고객 사양에 따라 다름. 당사로 문의해 주십시오.
배송 시간(주) 6~10주, 원자재 사용이 가능할 경우.



1 psi = 6.9 kPa
기계적 특성2
인장 강도 40,000 – 60,000 psi(설계 기준) 0.27 – 0.41 GPa
휨 강도 70,000 –130,000 psi(설계 기준) 0.48 – 0.89 GPa
영률, E(25°C)
(탄성 계수)
50 x 106psi 345 GPa
압축 계수, K 55 x 106psi 379 GPa
휨 탄성률
(파열 계수)
52 x 106psi 358 GPa
전단 탄성률, G
(강성 계수)
21.5 x 106psi 148 GPa
체적 탄성률, k(
부피 탄성 계수) 푸아송비
35 x 106psi
0.29
241 GPa





공급 양식 두께 용적
맞춤형 가공
  • 연마
  • 코팅(예: 반사 방지 코팅)
1mm~40mm Ø 10~300mm(
10~210mm)
평면 표면
구면 표면
원형에서 정사각형까지 다양한 형태

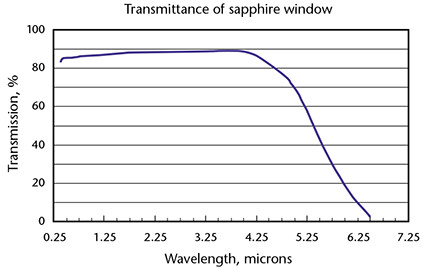

투과율 곡선

투과율 곡선02

더 자세한 정보가 필요하십니까? 상담 요청하기

상세 정보, 샘플, 견적, 프로젝트 조언 등 도움이 필요하시면 언제든지 문의해 주십시오.

연락처.
