AF 32® eco

AF 32® eco는 소비자 전자제품, 광학, 반도체, MEMS, RF 및 마이크로 디스플레이 분야 전반에 걸쳐 솔루션을 제공합니다. 실리콘 웨이퍼와 일치하는 열 팽창 계수를 갖춘 AF 32® eco는 다양한 패키지 어플리케이션에 대한 적합하고 신뢰할 수 있는 제품입니다.

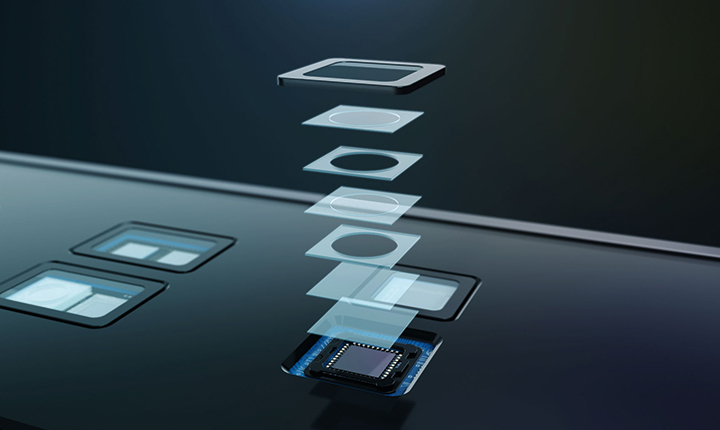

Diagram of the components of an infrared camera in a smartphone

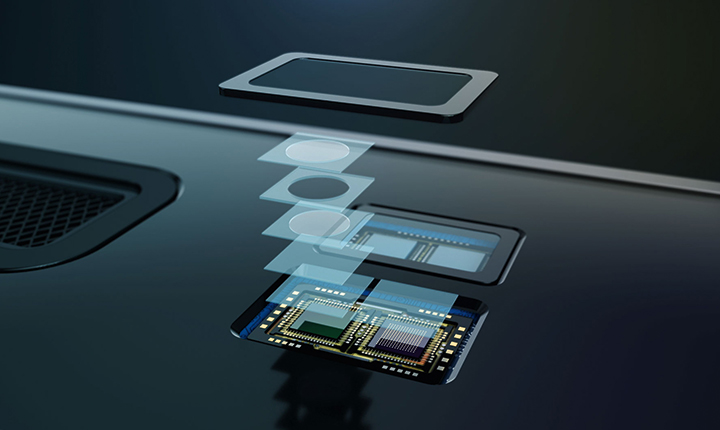

Diagram of the components of a Time of Flight (ToF) sensor in a smartphone

3D 이미징 및 센싱

SCHOTT AF 32® eco는 3D 이미징과 센싱을 위한 적외선 협대역 필터의 기판으로 사용하기에 적합합니다. 또한, 얼굴 인식, 거리 감지 및 스캐닝과 같은 기능을 가능하게 하는 구조광 및 광시차 측정(ToF) 센서, 입체 영상 촬영, LiDAR의 핵심 요소입니다. 카메라 오토포커스 및 비디오 지원 기능, 3D 모델링, 증강 현실 및 가상 현실은 또 다른 핵심 응용 분야입니다.

더 알아보기

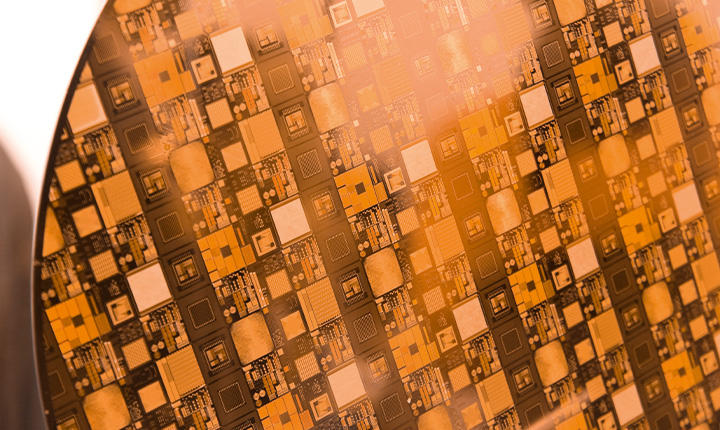

Silicon wafer with microchips with one separate microchip

카메라 이미징

웨이퍼 수준의 패키징 솔루션인 AF 32® eco는 매우 효과적이며 카메라 이미징 분야에서 중요한 역할을 합니다. AF 32® eco의 CTE는 실리콘 웨이퍼의 CTE와 일치하므로 실리콘 웨이퍼 커버에 매우 적합합니다. 크기, 모양 및 두께 면에서 SCHOTT이 제공하는 매우 유연한 옵션과 AF 32® eco의 균일하고 높은 투과율 속성은 적응성이 뛰어나고 신뢰할 수 있는 선택입니다.

더 알아보기
Orange glass semiconductor carrier

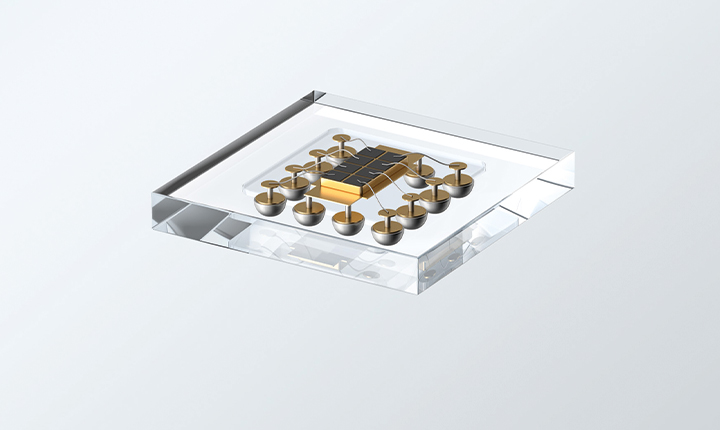

MEMs component with glass packaging

반도체 및 MEMS

AF 32® eco와 실리콘 부품의 호환성을 고려하여 반도체 시스템에서 매우 효과적으로 작동합니다. 실리콘 씨닝은 반도체 부품 제조에서 중요한 공정이 되고 있으며, AF 32® eco는 실리콘과의 임시 결합 솔루션으로 사용될 수 있습니다. MEMS 어플리케이션용 고품질 웨이퍼 박막 유리 커버 또는 기판으로 사용할 수 있습니다.

Man looking at a smartphone playing a podcast

RF 및 HF

AF 32® eco는 스마트폰 시장부터 웨어러블 및 자동차 분야까지 RF(무선 주파수) 및 HF(고주파수) 장치와 관련된 응용 분야에서 핵심적인 역할을 합니다. 절연 손실이 낮은 AF 32® eco는 SAW 필터의 기판으로 사용하여 전기 신호를 음파, 또는 그 반대로 변환할 수 있습니다. 이러한 모습은 5G 커뮤니케이션 산업이 성장하는 데 핵심적인 역할을 할 것입니다.

Man wearing and touching a pair of augmented reality glasses

마이크로 디스플레이

LCoS, 마이크로 OLED 및 마이크로 LED와 같은 마이크로 디스플레이는 최적의 성능을 달성하기 위해 AF 32® eco와 같은 최고 품질의 유리 부품에 의존합니다. 또한 광학 전송 품질을 극대화하는 AF 32® eco의 기능은 프로젝터, NTE(Near-To-Eye) 장치, 헤드업 및 헤드 마운트 디스플레이, 전자 뷰파인더 뿐만 아니라 증강 현실 및 가상 현실 시스템에도 이상적입니다.

더 자세한 정보가 필요하십니까? 상담 요청하기

상세 정보, 샘플, 견적, 프로젝트 조언 등 도움이 필요하시면 언제든지 문의해 주십시오.

연락처.
