내시경
내시경은 현대 진단과 외과 수술에 없어서는 안 될 도구입니다. 내시경을 통해 대규모 수술 없이도 신체 내부 구조를 관찰하고 진단하며 치료할 수 있습니다. SCHOTT는 내시경을 고정밀·고성능 기기로 만들어주는 핵심 부품을 제공합니다. 여기에는 광섬유 광 및 영상 도체, 밀폐 커넥터와 하우징 솔루션, 그리고 스태블렌즈가 포함됩니다.
왜 SCHOTT인가?
최소 침습 의료에서의 정밀한 시각화
현대 내시경은 우수한 광학 경로, 정밀한 조명, 내구성이 뛰어난 인터페이스와 까다로운 임상 환경에서도 신뢰성 있게 작동하는 부품을 필요로 합니다.가시광선 파장 범위의 순백색 정밀광은 검사 부위를 강력하게 조명합니다. 카메라 또는 광학 영상 가이드를 통해 신체 내부의 영상이 전송되어, 외과의가 치료 부위를 완벽하게 파악할 수 있습니다. 오토클레이버 플러그 연결부는 반복적인 멸균 사이클 이후에도 안전하고 신뢰할 수 있는 에너지 전달을 보장합니다.
SCHOTT는 새로운 내시경 개발 시 조명 및 영상 시스템의 최적 조율이 얼마나 중요한지 잘 알고 있습니다. 외과의에게는 작업 과정을 신뢰성 있게 고해상도로 시각화하는 것이 필수적입니다.
각 구성요소는 통합을 고려하여 설계됩니다. 광학 성능, 기계적 견고성, 장기적인 신뢰성이 유기적으로 결합되어 실제 환경에서 첨단 내시경 시스템의 성능을 향상시킵니다.
왜 SCHOTT인가?
유리, 광학 및 기밀 밀봉 분야의 전문성
유리, 광학 및 기밀 밀봉 분야의 전문성을 바탕으로 품질과 신뢰성을 보장하는 솔루션을 제공합니다.

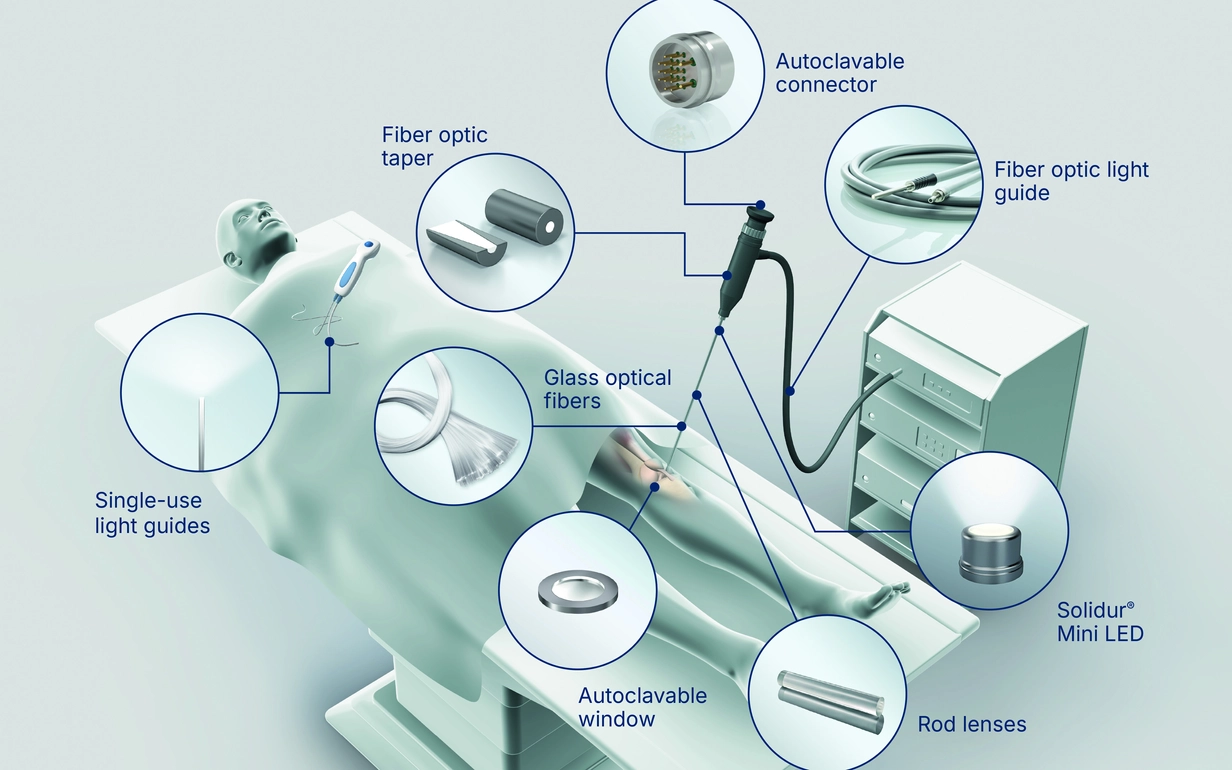

내시경의 광학 경로
내시경의 광학 경로
재사용 가능한 내시경용 섬유광학 광도 가이드는 외부 광원에서 내시경, 그리고 내시경 내부까지 강렬하고 정밀한 빛 전달에 이상적입니다. 당사의 일회용 광도 가이드는 일회용 내시경 플랫폼에 비용 효율적인 솔루션을 제공합니다.영상 전송을 위해 유연한 섬유광학 영상 가이드와 스틱 렌즈를 사용하여 신체 내부를 외과의에게 매우 선명하게 전달합니다. 또한, 당사의 섬유광학 테이퍼는 내시경으로의 빛 유입을 최적화하여 최대 효율을 실현합니다.
SCHOTT의 밀폐형 유리-금속 커넥터는 빛, 영상, 전기 신호의 안전한 전송을 보장하여 최고의 신뢰성을 제공합니다. 원위부에 위치한 오토클레이브 가능한 사파이어 윈도우는 반복적인 멸균 사이클 후에도 광학적 선명도를 유지합니다.
밀폐형 Solidur® LED는 내시경의 원위 끝에서 밝은 조명을 직접 제공하여 컴팩트하고 효율적인 시스템 설계를 지원합니다.
의료 전자기기 및 광학 분야에서 유리의 이점
특수 유리가 다른 재료보다 우수한 이유
특수 유리는 광학적 정밀성, 높은 내구성, 신뢰할 수 있는 보호 기능을 결합하여 의료기술 분야에서 핵심 소재로 자리잡고 있습니다. 내시경에서는 특히 선명하고 세밀한 이미지를 구현할 수 있으며, 잦은 세척 및 멸균 과정 후에도 안정성을 유지하고, 다른 재료와 달리 노화 현상이 발생하지 않습니다. 생체적합성과 높은 자외선 및 레이저 내성 덕분에 유리는 진단 및 치료용으로 이상적입니다. 이러한 장점들은 내시경의 다양한 구성 요소에서 발휘됩니다. 예를 들어, 광학 유리섬유로 제작된 유연한 광선 및 영상 도체는 컴팩트한 내시경 내에서 효율적인 빛과 영상 전달을 가능하게 합니다. 강성 스틱 렌즈는 항상 정밀한 영상 구현을 보장합니다. 밀폐형 커넥터는 전자장치를 부식, 응결 및 전기 누설 전류로부터 영구적으로 보호합니다. 이러한 요소들의 조합을 통해 유리는 현대 내시경의 성능, 신뢰성, 내구성에 결정적으로 기여합니다.제품 포트폴리오
광섬유 광 및 영상 라이트가이드
SCHOTT의 광섬유 광가이드는 신체 내부에서 정밀하고 강렬한 조명을 제공하며, 현대 내시경 플랫폼용 비용 효율적인 일회용 솔루션으로도 제공됩니다.유연한 영상 가이드는 신체 내부에서 고해상도 이미지를 전달하며, 광섬유 테이퍼는 내시경 내 빛의 효율을 극대화하여 매우 효율적인 영상 구현을 가능하게 합니다.
우수한 광투과율과 긴 수명 덕분에, PURAVIS® 유리섬유는 다양한 응용 분야의 조명 솔루션에 대해 개발자에게 최대한의 설계 자유를 제공합니다.
고정밀 스틱 렌즈
SCHOTT 로드 렌즈는 내시경 영상의 핵심 부품으로, 빛을 매우 정밀하게 전달합니다. 회사는 독일에서의 유리 용융부터 말레이시아에서의 가공 및 코팅에 이르기까지 전체 가치 사슬을 완벽하게 관리하고 있습니다. MDR 및 RoHS 준수 소재로 제작된 이 렌즈들은 모든 배치에서 높은 투과율, 우수한 대비, 안정적인 광학 특성을 제공합니다. 자동화된 품질 관리, 대량 생산, 맞춤형 코팅 및 Rapid-Prototyping을 통해 신뢰할 수 있는 정밀도와 응용 중심의 엔지니어링을 보장합니다.
헤르메틱 커넥터 및 하우징 솔루션
멸균 과정에서의 수분 침투는 내시경에 있어 가장 큰 과제 중 하나입니다. SCHOTT는 밀폐 커넥터, 사파이어 윈도우 및 하우징 솔루션을 통해 민감한 전자기기를 신뢰성 있게 보호하며, 이 문제에 대응하고 있습니다.당사의 솔루션에는 빛, 영상, 전기 신호의 안전한 전송을 보장하는 밀폐 커넥터가 포함되어 있습니다. 디스탈 엔드에 적용된 사파이어 윈도우는 내구성과 광학적 선명도를 제공하며, 트랜지션 플레이트는 케이블 어셈블리로부터 핸들을 분리합니다. 추가적으로, 이중 섬유 실링 시스템은 멸균 중 수분 확산을 효과적으로 차단합니다.
이와 더불어 SCHOTT는 Solidur® Mini LED라는 소형이면서 견고하게 캡슐화된 조명 모듈을 제공하며, 이는 까다로운 환경 조건과 반복적인 멸균 공정에 적합하도록 설계되었습니다.
광학 경로의 애니메이션
경성 및 연성 내시경
경성 및 연성 내시경

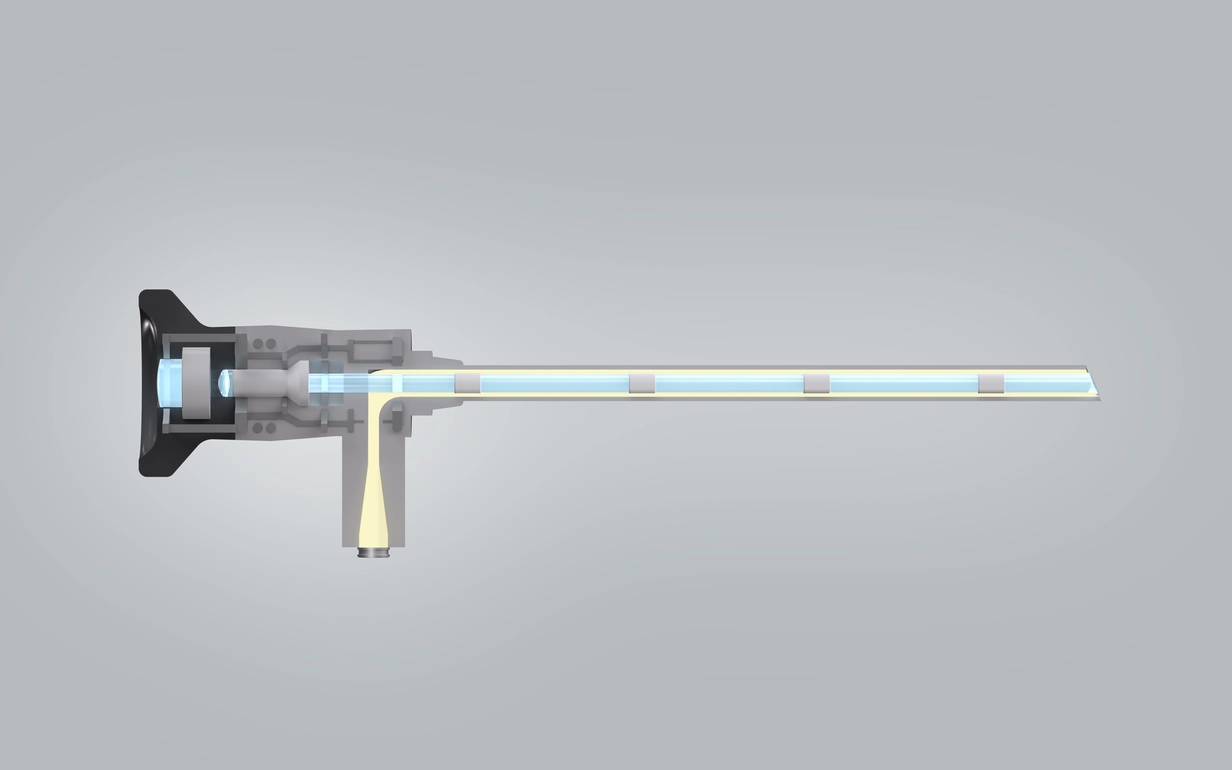

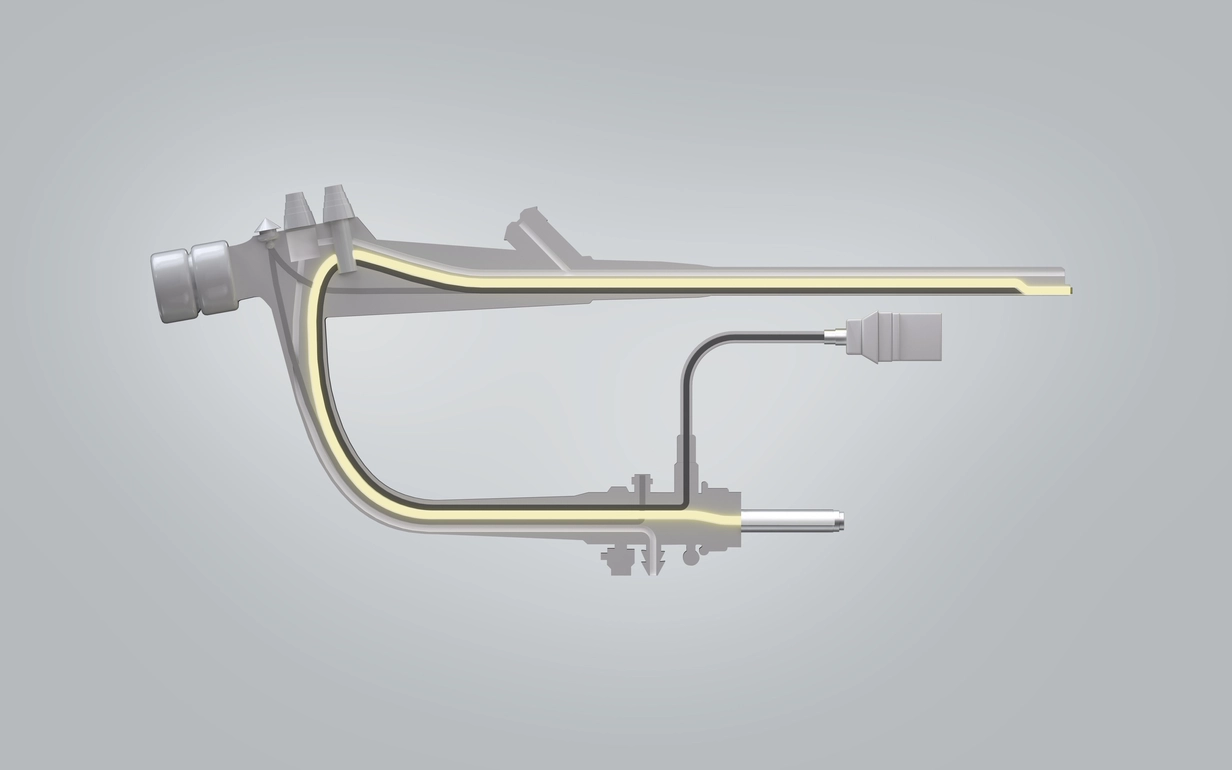

강성 내시경은 곧고 접근이 용이한 경우에 사용됩니다. 예를 들어, 복강경, 관절경, 이비인후과 등에서 활용됩니다. 반면, 유연한 내시경은 위장내과, 기관지내시경, 비뇨기과 등과 같이 자연스럽고 곡선진 해부학적 구조를 안전하게 탐색해야 할 때 사용됩니다. 새로운 반강성 내시경은 형태 안정적인 샤프트 세그먼트와 유연한 팁 영역을 결합하여, 제한된 굴곡성이 요구되면서도 정밀한 기기 조작이 필요한 경우 강성과 유연성 사이의 간극을 메워줍니다.
경성 내시경
플렉시블 내시경
자주 하는 질문
자주 묻는 질문 – 내시경 및 SCHOTT 구성요소 관련 FAQ
내시경은 신체 내부 구조의 최소 침습적 검사 및 치료에 사용되는 의료 기기입니다. 이를 통해 의사는 대규모 외과적 절개 없이 조직과 장기를 관찰하고 치료할 수 있습니다.
강성 내시경은 주로 안정적이고 정밀한 영상이 요구되는 외과 수술에 사용됩니다. 유연한 내시경은 위장관과 같이 접근이 어려운 부위의 검사에 적합합니다.
로드 렌즈는 빛을 정밀하게, 손실 없이 전달하여 강성 내시경에서 선명하고 고대비의 이미지를 제공합니다.
광섬유 광도 가이드는 내시경의 핵심 구성 요소입니다. 이들은
- 외부 광원에서 내시경(광케이블)으로 빛을 전달합니다.
- 수술 부위(내부 섬유다발)를 효과적으로 조명하고,
- 내시경 내 빛의 전달을 최적화합니다(광섬유 Taper).
PURAVIS® 유리섬유로 제작되어 가시광선 파장 범위에서 순수하고 균일한 백색광을 전달함으로써 매우 자연스러운 색감을 가진 강렬한 조명을 제공합니다.
밀폐형 커넥터는 내시경의 민감한 전자장치를 습기로부터 보호하며, 오토클레이브와 같은 멸균 조건에서도 안정적인 작동을 보장합니다.
특수 유리는 노화에 강하고 부식이 없으며 결로를 방지합니다. 이는 누전 전류와 단락을 예방하여 의료 장비의 수명과 신뢰성을 높입니다.
네, SCHOTT는 신속한 프로토타이핑을 제공하며, 설계 단계부터 양산까지 고객과 함께합니다. 당사의 최적화된 코팅과 소재는 각 적용 분야에 맞게 맞춤화되어 있습니다.
비밀폐성 플라스틱 커넥터와 달리, 밀폐된 유리-금속 커넥터는 가스 차단 장벽과 습기, 화학물질 및 환경 영향으로부터 신뢰할 수 있는 보호가 필요할 때 사용됩니다. 이들은 견고하고 내구성이 뛰어난 밀봉을 제공하며, 높은 광학적 및 기계적 안정성을 보장합니다.
Hermetische Fenster와 렌즈는 가스 차단 장벽을 제공하여 광학 부품을 물, 습기, 화학물질 및 기계적 영향으로부터 신뢰성 있게 보호합니다. 이는 긴 수명, 안정적인 광학 특성, 그리고 전체 스펙트럼에 걸친 높은 광투과율을 보장합니다.
- LED는 설계 요구사항과 적용 분야에 따라 내시경의 끝부분뿐만 아니라 손잡이에도 통합될 수 있습니다.
- LED는 밀폐된 외피 덕분에 반복적인 오토클레이브 사이클에도 적합하여 의료 현장에서 높은 신뢰성을 제공합니다.
- 또한 LED는 크기, 칩 선택, 광학 특성 등 고객 맞춤형 설계를 가능하게 하여, 컴팩트하고 고성능인 내시경 솔루션 개발을 지원합니다.
내시경은 신체 내부 구조의 최소 침습적 검사 및 치료에 사용되는 의료 기기입니다. 이를 통해 의사는 대규모 외과적 절개 없이 조직과 장기를 관찰하고 치료할 수 있습니다.
강성 내시경은 주로 안정적이고 정밀한 영상이 요구되는 외과 수술에 사용됩니다. 유연한 내시경은 위장관과 같이 접근이 어려운 부위의 검사에 적합합니다.
로드 렌즈는 빛을 정밀하게, 손실 없이 전달하여 강성 내시경에서 선명하고 고대비의 이미지를 제공합니다.
광섬유 광도 가이드는 내시경의 핵심 구성 요소입니다. 이들은
- 외부 광원에서 내시경(광케이블)으로 빛을 전달합니다.
- 수술 부위(내부 섬유다발)를 효과적으로 조명하고,
- 내시경 내 빛의 전달을 최적화합니다(광섬유 Taper).
밀폐형 커넥터는 내시경의 민감한 전자장치를 습기로부터 보호하며, 오토클레이브와 같은 멸균 조건에서도 안정적인 작동을 보장합니다.
특수 유리는 노화에 강하고 부식이 없으며 결로를 방지합니다. 이는 누전 전류와 단락을 예방하여 의료 장비의 수명과 신뢰성을 높입니다.
네, SCHOTT는 신속한 프로토타이핑을 제공하며, 설계 단계부터 양산까지 고객과 함께합니다. 당사의 최적화된 코팅과 소재는 각 적용 분야에 맞게 맞춤화되어 있습니다.
비밀폐성 플라스틱 커넥터와 달리, 밀폐된 유리-금속 커넥터는 가스 차단 장벽과 습기, 화학물질 및 환경 영향으로부터 신뢰할 수 있는 보호가 필요할 때 사용됩니다. 이들은 견고하고 내구성이 뛰어난 밀봉을 제공하며, 높은 광학적 및 기계적 안정성을 보장합니다.
Hermetische Fenster와 렌즈는 가스 차단 장벽을 제공하여 광학 부품을 물, 습기, 화학물질 및 기계적 영향으로부터 신뢰성 있게 보호합니다. 이는 긴 수명, 안정적인 광학 특성, 그리고 전체 스펙트럼에 걸친 높은 광투과율을 보장합니다.
- LED는 설계 요구사항과 적용 분야에 따라 내시경의 끝부분뿐만 아니라 손잡이에도 통합될 수 있습니다.
- LED는 밀폐된 외피 덕분에 반복적인 오토클레이브 사이클에도 적합하여 의료 현장에서 높은 신뢰성을 제공합니다.
- 또한 LED는 크기, 칩 선택, 광학 특성 등 고객 맞춤형 설계를 가능하게 하여, 컴팩트하고 고성능인 내시경 솔루션 개발을 지원합니다.
