Caractéristiques techniques de MEMpax®
Sa gamme unique de propriétés remarquables fait de MEMpax® un produit de choix pour un large éventail d’applications. La durabilité lors du traitement, l'aptitude au collage à haute température, une gamme étendue de tailles et sa disponibilité dans des épaisseurs faibles inégalées font du verre MEMpax® un matériau se démarquant véritablement.
Une grande durabilité dans des épaisseurs extrêmement faibles
Propriétés des matériaux
1. Propriétés optiques
| Propriétés optiques | Valeur |
|---|---|
| Indice de réfraction* ng | 1,4803 |
| Indice de réfraction* nF | 1,4768 |
| Indice de réfraction* nF | 1,4765 |
| Indice de réfraction* ne | 1,4732 |
| Indice de réfraction* nd | 1,4715 |
| Indice de réfraction* nD | 1,4714 |
| Indice de réfraction* nC' | 1,4696 |
| Indice de réfraction* nC | 1,4693 |
| Valeur Abbe νe | 65,4 |
| Constante photoélastique en (nm/cm)/Mpa | 39,8 |
* Indices de réfraction : Prétraitement des échantillons.
État à la livraison [« tel que dessiné »]
2. Propriétés thermiques
| Propriétés thermiques générales | Unité | Valeur |
|---|---|---|
| Coefficient de dilatation thermique α | 10-6·K-1 (20 °C ; 300 °C) | 3,26 |
| Capacité thermique spécifique moyenne cp | en J/(g·K)(20 °C ; 100 °C) | 0,82 |
| Température de transformation Tg | en °C | 532 |
| Viscosités | lg ŋ de viscosité en dPas | Température en °C |
|---|---|---|
| Point de tension | 14,5 | 528 |
| Température supérieure de recuit | 13,0 | 570 |
| Température de ramollissement | 7,6 | 831 |
3. Propriétés mécaniques
| Propriétés mécaniques |
Unité | Valeur |
|---|---|---|
| Densité ρ | en g/cm³ | 2,22 |
| Module E de Young | en kN/mm² | 62,7 |
| Rapport de Poisson μ | 0,196 | |
| Module de torsion G | en kN/mm² | 26,2 |
| Dureté Knoop | HK 0,1/20 | 430 |
| Dureté Vickers | HV 0,2/25 | 510 |
Renforcement chimique (pour épaisseur = 0,2 mm)
| Unité |
Valeur |
|---|---|
| Θ de température en °C | 430 |
| Temps t en h | 4 |
| Contrainte de compression (CS) en MPa | 120 |
| Profondeur de la couche (DoL) en μm | 8 |
4. Propriétés chimiques
| Classe de résistance hydrolytique conformément à ISO 719 | Valeur |
|---|---|
| Catégorie | HGB 1 |
| Équivalent alcalin par gramme de grains de verre en μg/g | < 31 |
| Résistance aux acides (selon DIN 12116) | Valeur |
|---|---|
| Catégorie | S 1 |
| Demi-perte de poids en surface après 6 heures en mg/dm² | 0,16 |
| Résistance aux alcalins (selon DIN ISO 695) | Valeur |
|---|---|
| Catégorie | A 2 |
| Perte pondérale en surface après 3 heures en mg/dm² | 132 |
5. Propriétés électriques
| Constante diélectrique εr (à ϑ = 25 °C) | Valeur |
|---|---|
| à 1 MHz | 4,8 |
| à 1 GHz | 4,4 |
| à 2 GHz | 4,5 |
| à 5 GHz | 4,4 |
| à 24 GHz | 4,4 |
| à 77 GHz | 4,4 |
| Facteur de dissipation tan δ (à ϑ = 25 °C) |
Valeur |
|---|---|
| à 1 MHz | 38 · 10-4 |
| à 1 GHz | 58 · 10-4 |
| à 2 GHz | 62 · 10-4 |
| à 5 GHz | 73 · 10-4 |
| à 24 GHz | 100 · 10-4 |
| à 77 GHz | 150 · 10-4 |
| Résistivité volumique électrique ρD en courant continu en Ω·cm |
|---|
| 1,18 ·108 (ϑ = 250 °C) |
| 4,24 ·106 (ϑ = 350 °C) |
6. Valeurs de transmission

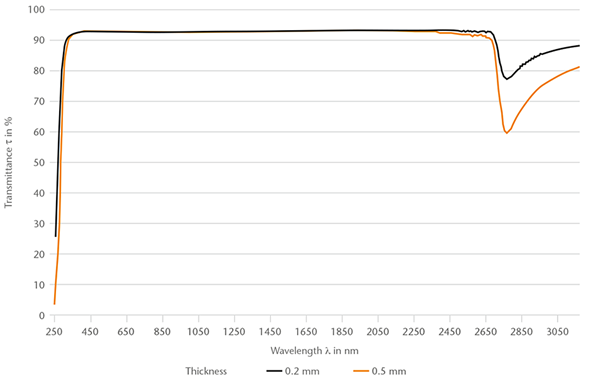

Transmission spectrale (250 - 3 150 nm)

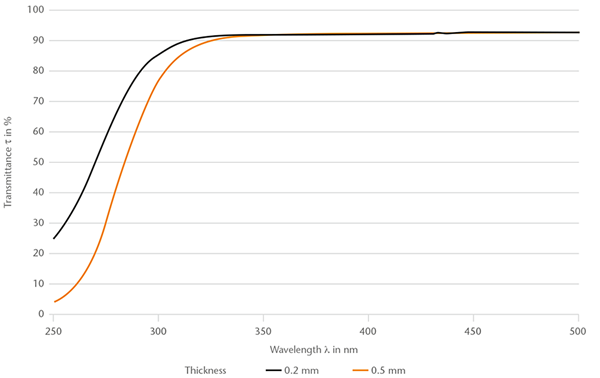

Transmission spectrale (250 - 500 nm)
| Longueur d’onde en nm pour une épaisseur de 0,2 mm : | τ (λ) en % |
|---|---|
| 254 | 28 |
| 380 | 92,4 |
| 632,8 | 92,8 |
| 1064 | 92,7 |
| Longueur d’onde du bord λc (τ = 0,46) à une épaisseur en mm | Longueur d’onde en nm |
|---|---|
| 0,2 | 269 |
| 0,3 | 279 |
| 0,5 | 283 |
| 0,7 | 288 |
| Transmission lumineuse pour une épaisseur en mm | τvD65en % |
|---|---|
| 0,2 | 92,8 |
| 0,5 | 92,8 |
Produits MEMpax®
SCHOTT MEMpax® est disponible sous forme de :
- Substrats et wafers non polis
- FLEXINITY®
Pour en savoir plus, veuillez consulter les produits associés sur la page de présentation.
