Embalagens de transistor outline (TO)

As embalagens de TO consistem em um cabeçote de TO e uma tampa de TO. Enquanto o cabeçote de TO forma a base dos componentes encapsulados e fornece energia, a tampa permite uma transmissão suave do sinal óptico. Esses dois componentes formam uma embalagem hermeticamente vedada que protege os componentes semicondutores sensíveis.

Alto desempenho, qualidade confiável entre lotes

Hermeticidade confiável

Os contentores TO da SCHOTT atendem aos mais altos requisitos de confiabilidade, graças à nossa experiência e liderança tecnológica em vedação entre vidro e metal.

Soldabilidade, ligabilidade, aglutinabilidade

A qualidade consistente e uniforme do revestimento permite alta estabilidade do processo em seus processos de fixação de fios e matrizes. A excelente qualidade da superfície é obtida através do controle rigoroso das propriedades do material, aumentando a soldabilidade das tampas de TO e da soldagem dos cabos para uma vedação hermética confiável.

Alta produtividade e capacidade de processamento

Os cabeçotes e tampas TO da SCHOTT combinam designs de alto desempenho com tolerâncias rigorosas e vedações robustas entre vidro e metal. A estabilidade mecânica de nossos produtos permite um alto rendimento em sua produção, graças à excelente facilidade de uso e processabilidade.

Propriedades ópticas estáveis

As tampas e lentes de TO SCHOTT são fabricadas com uma variabilidade muito baixa das propriedades ópticas, graças ao controle rigoroso de nossos processos internos de fusão. Isso é essencial para alcançar uma excelente eficiência de acoplamento.

Embalagens de TO

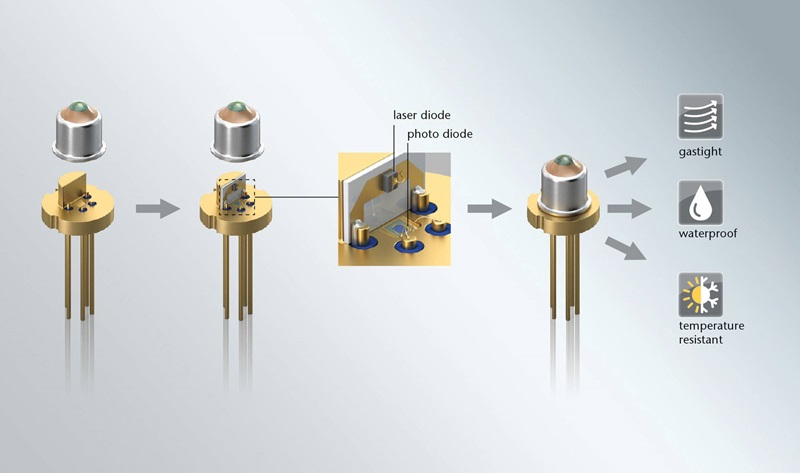

Ilustração do processo de fabricação de embalagens de contorno de transistor (Transistor Outline, TO)

Requisitos de qualidade

Por que a embalagem hermética é tão importante para a comunicação de dados de alta velocidade?

No contexto da microeletrônica, o termo "hermética" se refere a uma vedação à prova de vácuo que evita que a umidade e os gases nocivos penetrem em uma embalagem vedada. O teor de umidade permitido dentro de uma embalagem de cavidade hermética normalmente não deve exceder 5.000 PPM de vapor d'água durante a vida útil do dispositivo. Portanto, apenas embalagens produzidas a partir de vidros, metais e cerâmica são consideradas herméticas.

Como a umidade afeta o dispositivo?

O vapor de hidrogênio e água dentro de uma embalagem compromete o desempenho e a confiabilidade dos componentes encapsulados sensíveis. Isso pode levar a:

  • Corrosão química, causando danos às interconexões de metal
  • Vazamento elétrico nos pinos
  • Curtos elétricos devido ao crescimento dendrítico da prata e do ouro
  • Mudança na impedância da linha de transmissão
  • Dispersão de luz ou desvio de comprimento de onda em componentes fotônicos

Latas TO vedadas vidro-metal – a escolha certa para uma hermética confiável

A vedação vidro-metal tem sido há décadas a tecnologia preferida para a fabricação de embalagens herméticas vedadas a vácuo. As principais vantagens da vedação hermética com vidro em comparação com a embalagem de polímero não ou quase-hermética são:

  • Sem degaseificação: embalagens vedadas de vidro-metal não contêm nenhuma substância orgânica e, portanto, não expelem gás ao longo do tempo (comprovadas com testes de análise de gás residual).
  • Permeabilidade próxima a zero: embalagens vedadas de vidro-metal não apresentam praticamente nenhuma permeação de gás.

Vantagens das embalagens SCHOTT TO

Embora a vedação vidro-metal seja a tecnologia mais comprovada para produzir embalagens herméticas, a arte de conectar permanentemente o vidro ao metal só foi dominada por alguns. Além disso, embalagens de TO de alto desempenho com vedações herméticas à prova de vácuo podem ser produzidas somente com cabeçotes e tampas que atendam aos requisitos de durabilidade mais rígidos.

Construído sobre uma base de mais de 50 anos de experiência no campo de TO, o foco da SCHOTT é fornecer a mais estável qualidade de especificação que permita uma excelente processabilidade na produção de nossos clientes, permitindo um alto rendimento e desempenho superior – especialmente em aplicações que exigem transmissão de alta velocidade ou a recepção de sinais ópticos.

Cabeçotes e tampas perfeitamente compatíveis com TO, bem como extensas possibilidades de personalização, permitem que nossos clientes desenvolvam montagens ópticas de alto desempenho para a infraestrutura de alta velocidade da próxima geração.

Gráfico mostrando as especificações das embalagens de contorno de transistor (Transistor Outline, TO) SCHOTT

Ilustração da linha de combinações de cabeçote e tampa do TO SCHOTT

Cabeçotes de TO

Função

  • Os cabeçotes de TO fornecem uma base mecânica para a instalação de componentes eletrônicos e ópticos, como semicondutores, diodos laser e circuitos eletrônicos simples.
  • Os cabeçotes de TO fornecem energia simultaneamente aos componentes encapsulados com o auxílio de pinos de condução.
  • Os cabeçotes de TO com vedação de vidro fornecem proteção confiável e permanente para os componentes encapsulados contra danos causados pelo ambiente. A umidade, em particular, pode fazer com que os elementos semicondutores sejam corroídos rapidamente, levando à falha de todo o componente.

Tipos de cabeçotes de TO

  • Há uma variedade de contornos de cabeçote disponíveis para acomodar diferentes quantidades de espaço disponível, tamanho do chip, E/S e outros requisitos variáveis. A SCHOTT é capaz de fabricar todos os designs padrão de cabeçotes e tampas correspondentes com uma infinidade de opções de personalização.
  • Em geral, existem três tipos diferentes de cabeçotes de TO que são diferenciados pela tecnologia de produção usada em sua fabricação:
  • Os cabeçotes de TO revestidos consistem em um laminado metálico que é moldado usando termoformação. Os pinos são fixados usando vidro.
  • Os cabeçotes de TO estampados vêm com cabeças elevadas (Estampa A) ou cabeças planas (Estampa B).

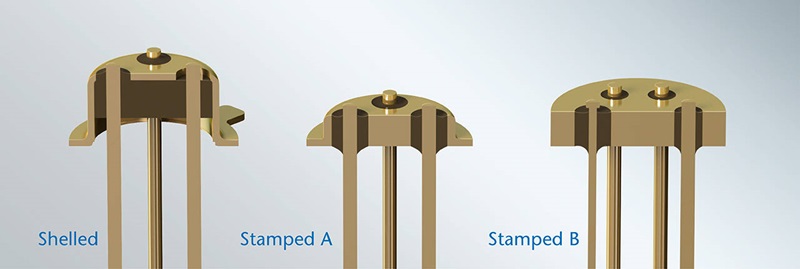

Ilustração dos três tipos de cabeçotes de contorno de transistor (TO)



Especificação

A tabela abaixo mostra a linha estabelecida de padrões internacionais e combinações de embalagens

Gráfico mostrando as especificações dos cabeçotes do contorno de transistor (TO)

Material

Gráfico mostrando os materiais dos cabeçotes do contorno de transistor (TO)

Tampas de TO

Função

  • As tampas de TO protegem de forma confiável e permanente os componentes ópticos  nas funções de transmissão e recepção.
  • As tampas de TO também permitem a transmissão de sinais ópticos atuando como uma interface óptica. As propriedades ópticas das janelas ou lentes instaladas nas tampas de TO devem atender a requisitos extremamente elevados.

Tipos de tampa de TO

  • Tampa de lente esférica

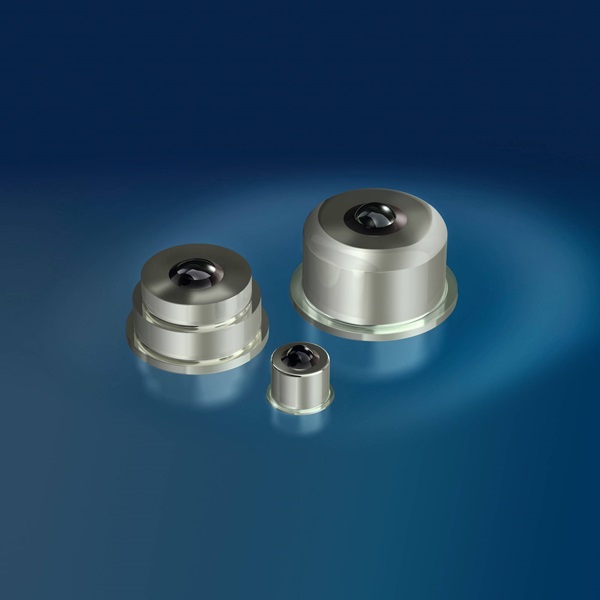

Três tipos diferentes de tampa de lente esférica de contorno de transistor (TO)

Essas tampas foram especialmente desenvolvidas para colimação e aquisição de imagens ponto a ponto em aplicações de diodo laser para acoplamento de fibra. A SCHOTT pode desenvolver tipos de vidro feitos sob medida para atender a especificações individuais de eficiência do acoplamento, como índices de refração e diâmetros de lentes esféricas. Nossas tampas de lentes esféricas são otimizadas para alta estabilidade do ponto focal. Propriedades ópticas estáveis são obtidas através da qualidade de primeira classe da redondeza da lente esférica e do controle rigoroso da posição da lente esférica para fins de soldagem.



  • Tampa de minilente

Uma tampa de minilente de contorno de transistor (TO)

As tampas de minilentes SCHOTT oferecem um alto nível de segurança e retêm de forma confiável suas propriedades ópticas ao longo dos anos. As minilentes são particularmente adequadas para uso com sensores integrados, por exemplo, para medições de intensidade de luz (sensores de movimento, medição de temperatura infravermelha etc.) e podem ser usadas para encapsular fotodiodos para uso como receptores em comunicação de dados.



  • Tampas de janela

Seções transversais de quatro tampas de janela de contorno de transistor (TO)

Tampas de janela de ultra-alta precisão são fabricadas para fornecer os mais altos níveis de transmissão de luz, ainda mais aprimoradas por meio de revestimentos AR e do uso de discos de vidro ópticos de alta precisão. Essas tampas de TO podem ser feitas em uma variedade de formas geométricas diferentes.



Especificações

Gráfico mostrando as especificações das tampas de janela do contorno de transistor (TO)

L = Lente, J = Janela, LE = Lente esférica, JF = Janela de filtro, JI = Janela inclinada, JC = Janela de cunha, JUP = Janela ultraplana


Materiais

Gráfico mostrando os materiais de tampas de janela do contorno de transistor (TO)

Especialização em tecnologia

Nossas embalagens de TO são fabricadas usando tecnologia hermética comprovada de vedação vidro-metal.

Saiba mais

A SCHOTT como fornecedora

Capacidade de P&D

  • Simulação RF

  • Simulação mecânica e térmica

  • Simulação óptica

Nós inovamos para você

O lançamento do primeiro cabeçote 10 Gbit/TO PLUS® da SCHOTT marcou um dos maiores avanços na história do design de alta velocidade. Desde então, a SCHOTT vem apoiando proativamente a exigência de aumentar continuamente as taxas de dados ao desenvolver a próxima geração de produtos de alta velocidade antes que o mercado exigisse.

Desenvovimentos da plataforma – feitos para serem personalizados

Nossos especialistas em P&D utilizam sua experiência e conhecimento de mercado para prever futuros desafios dos clientes e desenvolver soluções para esses problemas potenciais antes que eles ocorram. Todas as plataformas de cabeçotes de TO de alto desempenho da SCHOTT são feitas para serem modificadas de acordo com as especificações do cliente. As modificações típicas incluem alterações de tamanho, número de pinos, posicionamento de pinos e requisitos especiais de material.

Nós inovamos com você

Você pode contar com o suporte completo e abrangente da SCHOTT no design do seu produto e no processo de desenvolvimento. Trabalhando em estreita colaboração, podemos garantir que a funcionalidade desejada e as especificações de desempenho sejam atendidas. A SCHOTT pode ajudar a tornar os projetos dos clientes uma realidade, graças a uma ampla base de ferramentas disponíveis.

Suporte local à aplicação

Nós acreditamos fortemente em consultar nossos clientes para saber quais são as melhores soluções possíveis que sejam perfeitamente adequadas às suas necessidades individuais. Como membro do Grupo SCHOTT, nós nos beneficiamos de uma ampla variedade de conhecimentos internos sobre processos, incluindo desenvolvimento, fundição e processamento de vidros. Nosso negócio de embalagens eletrônicas é construído com base no conhecimento adicional sobre processamento, revestimento e acabamento de metal. Os especialistas em TO da SCHOTT têm o objetivo de utilizar nossa configuração internacional e a especialização tecnológica para oferecer aos clientes o melhor suporte à aplicação e consultá-los em relação aos requisitos de personalização do produto.

Suporte de vendas no mundo todo

“Se você tem um problema, pode nos chamar.” Este é o lema que se aplica a todos os nossos especialistas em vendas no mundo todo. Nossos centros de competência dedicados a embalagens eletrônicas na Ásia, na Europa e nos EUA nos permitem fornecer aos nossos clientes um atendimento ao cliente rápido, local e competente. O Grupo SCHOTT como um todo oferece suporte global ao cliente através de seus locais de produção e escritórios de vendas em 35 países.

Nosso histórico de inovação - A base para designs de alta velocidade atuais e futuros.

Reconhecida como líder mundial em ciência e processamento de vidro, a experiência da SCHOTT no desenvolvimento de vidros especiais para a vedação permanente de vidros e metais remonta à década de 30. A primeira geração dos cabeçotes modernos de alta velocidade TO PLUS® foi apresentada em 1964. Com mais de 50 anos de pesquisa e conhecimentos aplicados no campo de TO, a SCHOTT continua a ser uma das principais forças na concepção e fabricação de designs inovadores de alta velocidade, que são compatíveis com a mais moderna infraestrutura de dados e telecomunicações.

  • 2018  50G: Inovação na tecnologia Transistor Outline. A SCHOTT apresenta o 50G TO PLUS®, que oferece uma velocidade sem precedentes em aplicações de tráfego de dados.

  • 2017  Superando todas as distâncias com soluções TO de alta velocidade. Os cabeçotes e tampas TO de alto desempenho da SCHOTT podem substituir contentores de caixas em transmissão de dados de longo, médio e curto alcance.

  • 2016 Substituição dos contentores de caixas pelos TOs 10G DML TEC da SCHOTT. Realização de novos projetos de componentes ópticos de alta velocidade com cabeçotes e tampas de alto desempenho TO PLUS®. A SCHOTT apresenta os contornos para cabeçotes em miniatura, o TO38 e o TO33, para transceptores QSFP para compatibilidade com 4x10 Gbit/s.

  • 2015 Pensamento criativo: o novo contentor SCHOTT® TEC TO. Ideal para dispositivos resfriados de 10 Gbit/s.

  • 2013 Um salto quântico em projetos de alta velocidade: os cabeçotes 28G TO PLUS®. Os cabeçotes 28G TO PLUS® são os primeiros e únicos cabeçotes TO com vedação entre vidro e metal que permitem taxas de transmissão de dados de 28 GBit/s.

  • 2012 Aperfeiçoamento das tampas com lente esférica SCHOTT TO56. Com a introdução das tampas com lente esférica ainda melhores, TO56, a SCHOTT oferece um produto otimizado e de alto desempenho, desenvolvido especialmente para o mercado Fiber-To-The-Home (FTTH).

  • 2008 Um salto quântico em projetos de alta velocidade. Desenvolvimento do cabeçote 14 Gbit/s TO PLUS® para canais de fibra de última geração.

  • 2006 Cabeçotes TO com excelente condutividade de calor. A SCHOTT lança seus cabeçotes TO38, TO39 e TO56 com dissipador de calor de cobre para produtos de alta condutividade térmica.

  • 2002 Primeiro cabeçote de alta velocidade para 10 Gbit/s. A introdução em 2002 do primeiro cabeçote de alta velocidade TO PLUS® para taxas de dados de 10 Gbit/s é um marco na história de produtos de alta velocidade da SCHOTT.

  • 2000 Tampas com janela angulares de alta precisão para VCSEL Com requisitos cada vez maiores de velocidade e precisão óptica, a SCHOTT apresenta as tampas com janela angulares de alta precisão para aplicações VCSEL para proporcionar uma reflexão traseira definida para monitoramento.

  • 1990 O triunfo da implantação da rede de fibra óptica resulta nos cabeçotes e tampas TO, que se tornam equipamentos padrão usados para proteger chips de laser e de fotodiodos. A SCHOTT apoia a necessidade de aumentar as taxas de dados, desenvolvendo a próxima geração de produtos de alta velocidade à frente da demanda do mercado.

  • 1980 Os contentores TO Can se tornam mais sofisticados quando sua principal aplicação passa a ser a área de optoeletrônica. Usando competência interna em vidros ópticos, a SCHOTT começa a oferecer tampas TO com janela e com lente que agora são necessárias para transmitir sinais ópticos.

  • 1964 Origem da produção de contentores para transistores de alto volume: A SCHOTT EP foi a empresa que deu início à produção dos primeiros cabeçotes herméticos TO baseados na vedação entre vidro e metal.
