Cabeçotes Cool Copper para contentores Transistor Outline

Recursos de remoção de calor para aplicações de laser de alta potência ou de luz visível.

Necessário registro

Para ver este conteúdo você tem que se registrar.

* Campo é obrigatório

Sobre

Sempre que lasers de alta potência são usados, a remoção do calor criado pode ser um problema. O cobre com sua alta condutividade térmica ajuda nesse desafio. O cabeçote Cool Copper é ideal para uso em aplicações de reconhecimento de gestos, projetores Pico, LiDAR, faróis automotivos, etc.

Características do produto

  • Dissipador de calor de cobre termicamente condutivo ou aço inoxidável soldado na base de TO.
  • O formato do cobre pode ser personalizado.
  • Alta precisão do posicionamento transversal melhor que ± 0,03 mm (< < 2,0°).
  • Dissipação de calor eficiente com a garantia de hermética.

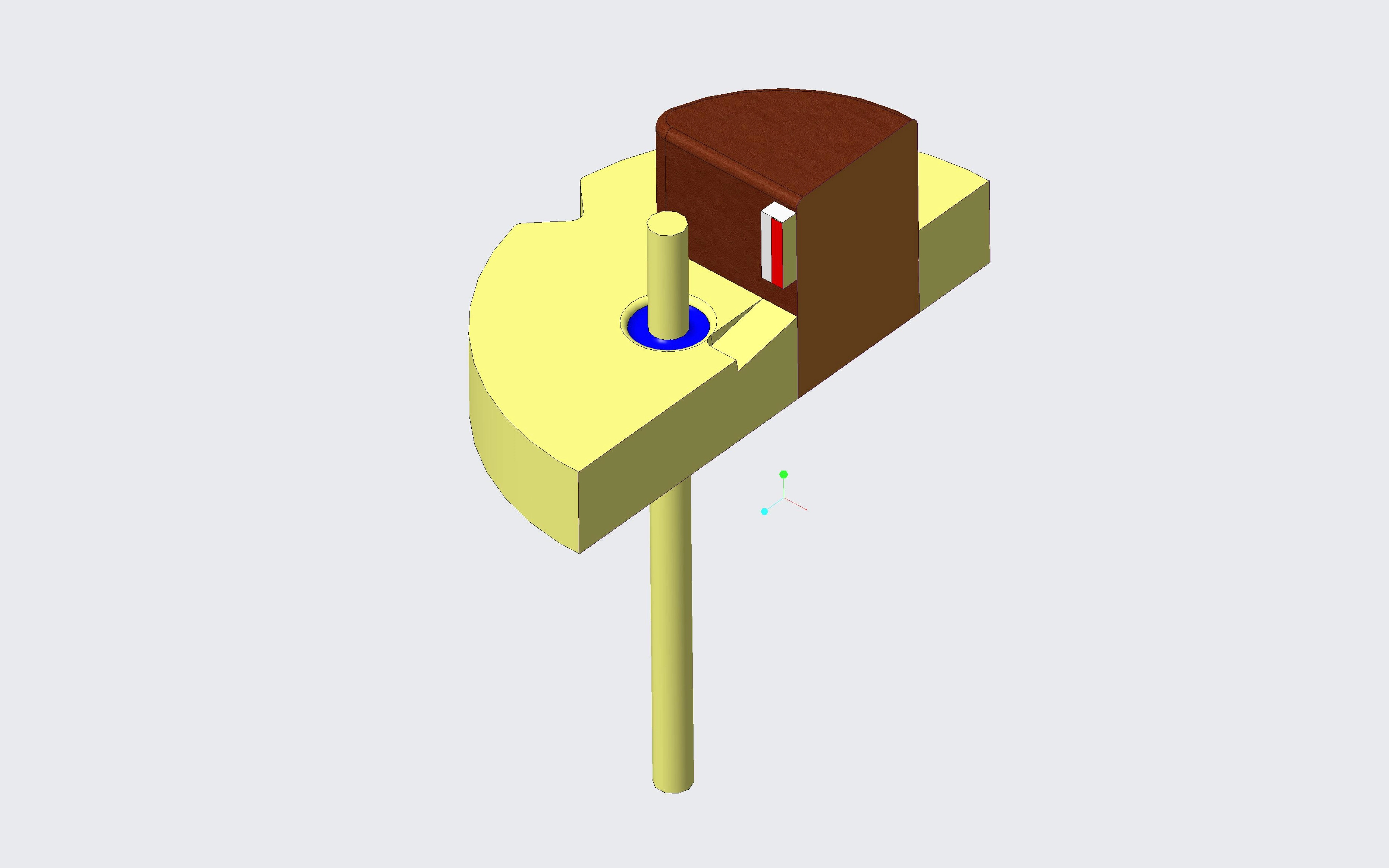

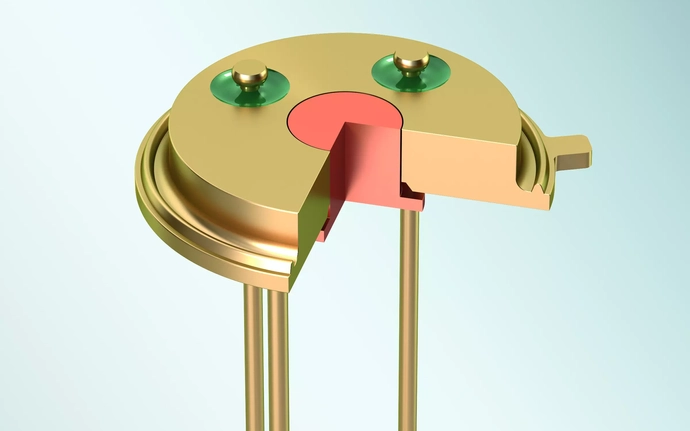

Cabeçote dissipador de calor de cobre

Cabeçote dissipador de calor de cobre

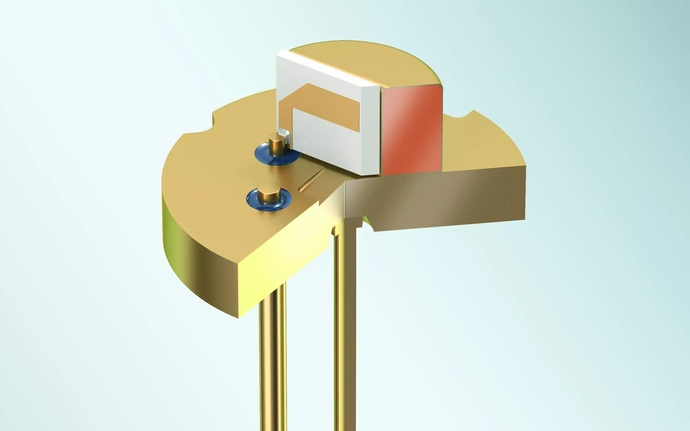

Cabeçote de cobre

Cabeçote de cobre

Desempenho do produto

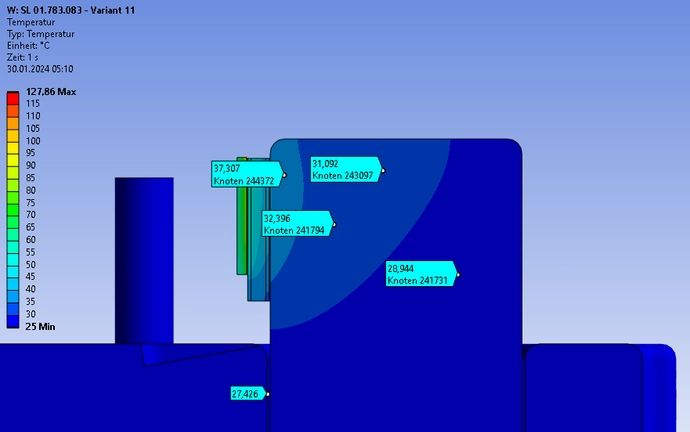

A simulação térmica mostra que o dissipador de calor de cobre tem capacidade de resfriamento superior. O dissipador de calor de cobre pode diminuir a temperatura do chip em cerca de 20°C.

O dissipador de calor de cobre pode diminuir a temperatura do chip em 21°C.

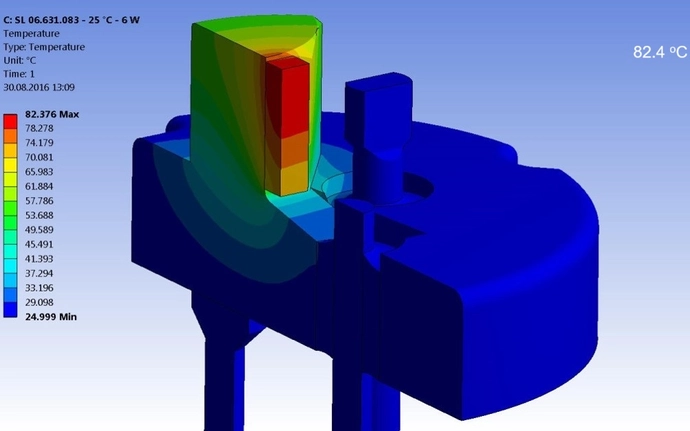

Gráficos de simulação 82,4°C.

Ambiente de teste: TA (Temperatura ambiente) = 25,0 °C, PH (Power Heat ou calor de potência) = 6,0 W:

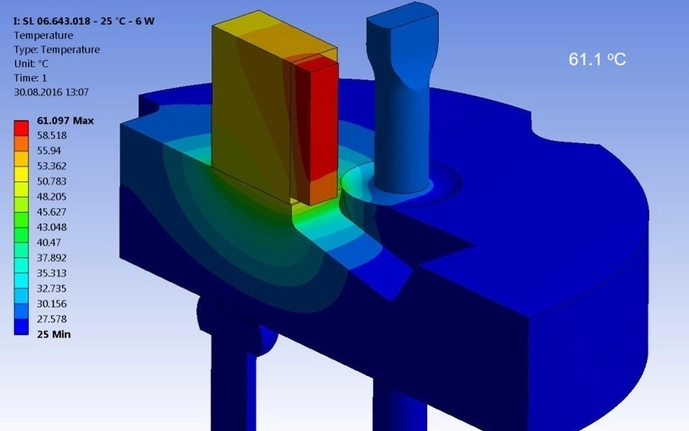

Gráficos de simulação 61,1 °C.

Ambiente de teste: TA (Temperatura ambiente) = 25,0 °C, PH (Power Heat ou calor de potência) = 6,0 W:

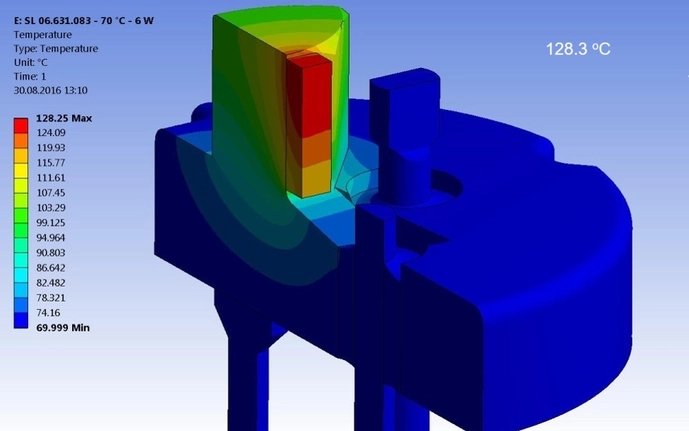

Gráfico de simulação de TO 128,3°C.

Ambiente de experiência: TA (temperatura ambiente) = 70,0°C, PH (calor de potência) = 6,0 W:

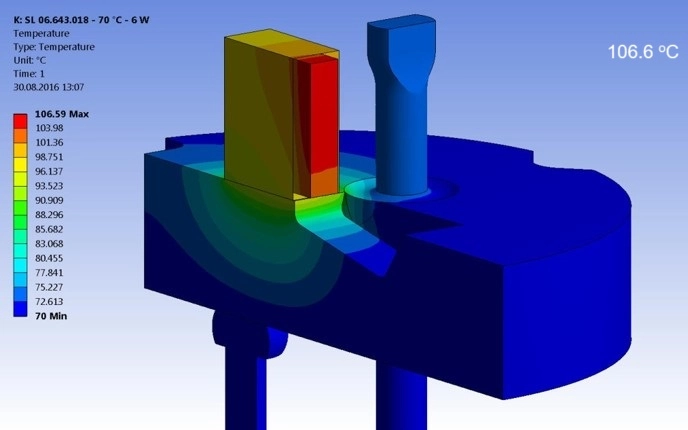

Gráfico de simulação de TO 106,6°C.

Ambiente de experiência: TA (temperatura ambiente) = 70,0°C, PH (calor de potência) = 6,0 W:

O dissipador de calor de cobre pode diminuir a temperatura do chip em 22°C

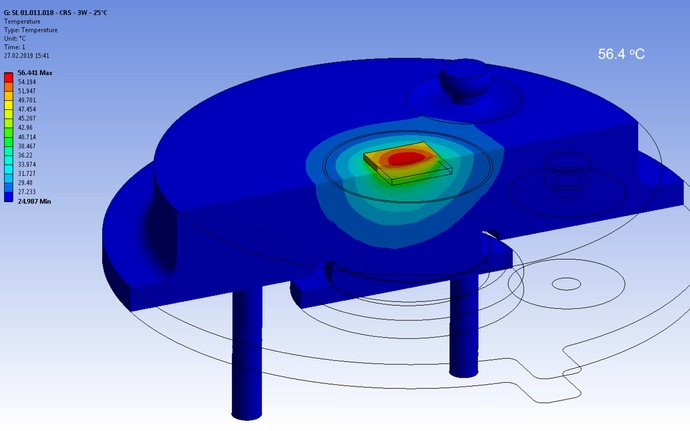

Gráfico de simulação de TO 56,4°C.

Ambiente de experiência: TA (temperatura ambiente) = 25,0 °C, PH (calor de potência) = 3,0 W:

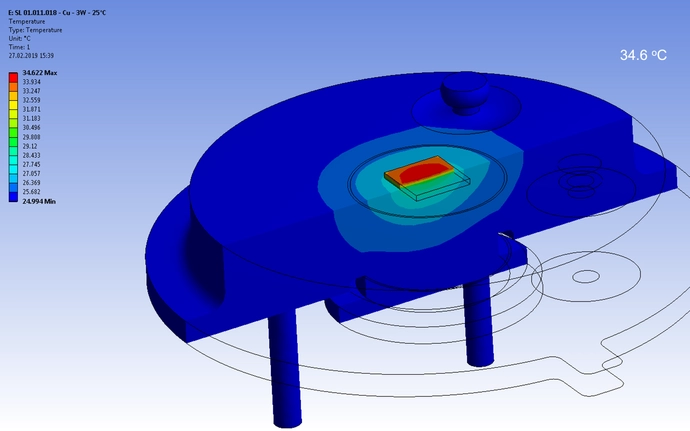

Gráfico de simulação de TO 34,6°C.

Ambiente de experiência: TA (temperatura ambiente) = 25,0 °C, PH (calor de potência) = 3,0 W:

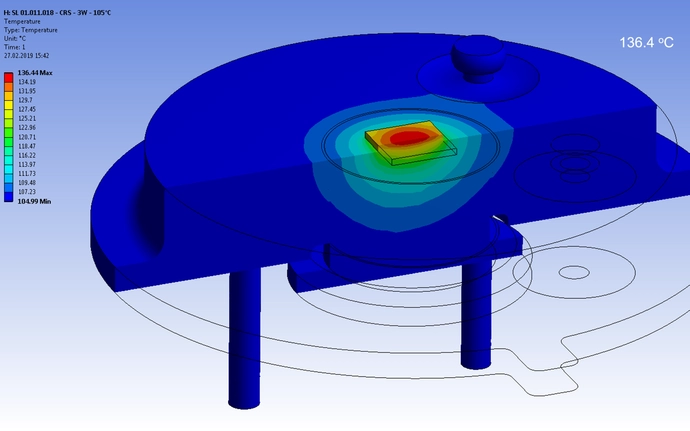

Gráfico de simulação de TO 136,4°C.

Ambiente de experiência: TA (temperatura ambiente) = 105,0 °C, PH (calor de potência) = 3,0 W:

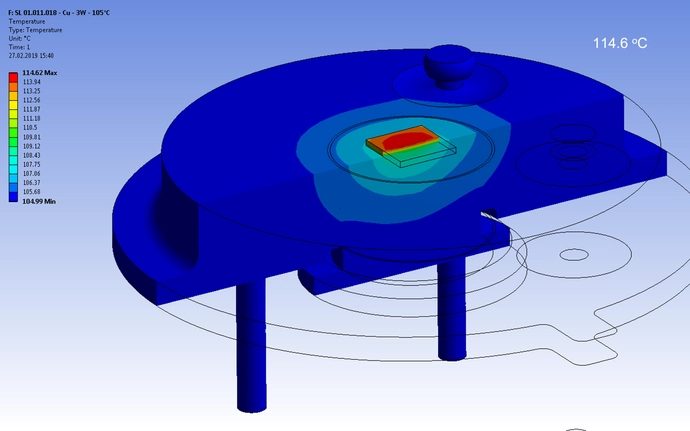

Gráfico de simulação de TO 114,6°C.

Ambiente de experiência: TA (temperatura ambiente) = 105,0 °C, PH (calor de potência) = 3,0 W:
