FOTURAN® II
Semicondutores
Graças às propriedades excepcionais, o FOTURAN® II desempenha um papel fundamental nas aplicações de semicondutores. A estruturação simples faz do FOTURAN® II um material extremamente compatível, e seu substrato permite a gravação precisa de condutos com um padrão muito elevado. Essas propriedades são usadas em componentes como cartões de sonda em uma interface para testes de wafers semicondutores funcionais.
Telecomunicações
Componentes produzidos com a vitrocerâmica fotoestruturável FOTURAN® II são mais adequados para aplicações 5G do que elementos como o silício. Os elementos passivos de radiofrequência (RF) com a tecnologia MEMS costumam ser adotados nas comunicações 5G em função do ótimo isolamento, menor dissipação de energia, alta integração e menor peso. Nesses casos, os componentes de vitrocerâmica estruturados oferecem vantagens como isolamento elevado e baixa atenuação de sinal.

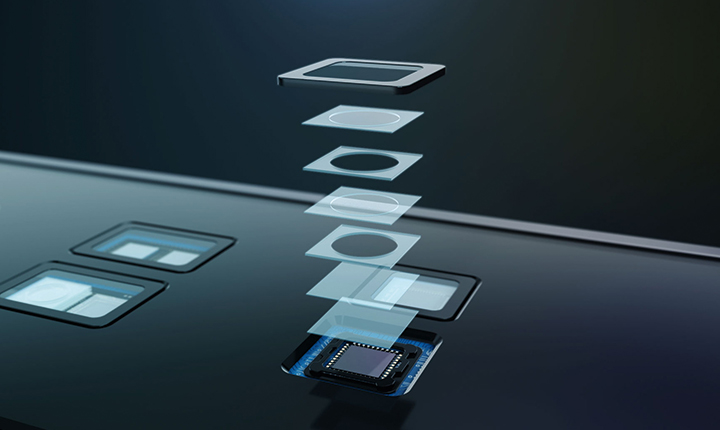

Micro-óptica
O FOTURAN® II da SCHOTT tem um papel fundamental na micro-óptica. Após a etapa de pós-processamento, a adequação do FOTURAN® II para estruturação faz do produto da SCHOTT o material ideal para a criação de sistemas ópticos em dimensões micro. Componentes micro-ópticos 3D podem ser integrados ao vidro FOTURAN® II com o uso de um feixe de laser FS superconcentrado ou com a gravação na estrutura do material, um processo útil na produção de guias de ondas ópticas.
MEMS
Os indutores MEMS são usados em vários setores da indústria eletrônica, e o crescimento dos indutores de energia promete desenvolver ainda mais essa área. O FOTURAN® II permite que esses dispositivos tenham dimensões reduzidas (inferior a 0,75 mm em cada lado), fator Q elevado e alta frequência de autorressonância. Além disso, ele proporciona um baixo custo de fabricação, uma ampla faixa de indutância, SRF alta (superior a 10 GHz) e capacidade de corrente de até 5 A.
Sensores de fluxo e encapsulamento de circuitos integrados
Muitos setores da indústria confiam no FOTURAN® II para fornecer energia a seus produtos. Ele é estável quimicamente em comparação a materiais como o silício, e sua estruturabilidade permite sensores de fluxo com pequenas massas térmicas, gerando tempos de resposta ultrarrápidos. A capacidade do FOTURAN® II de criar TGVs com alta proporção de altura e largura permite também a produção eficiente de elementos do encapsulamento de IC.

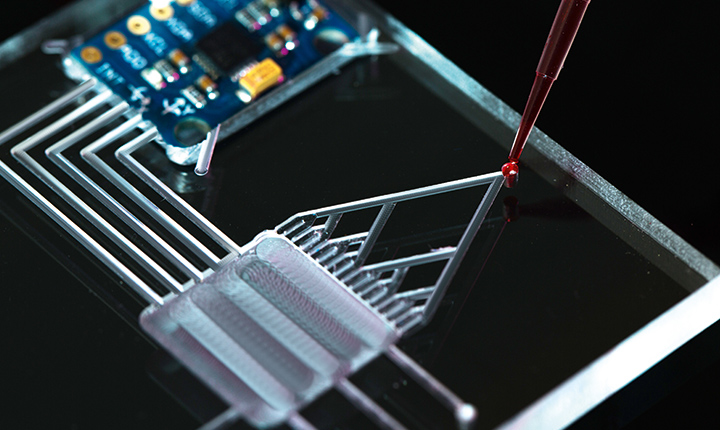

Biotecnologia e microfluidos
O FOTURAN® II é muito utilizado nas áreas de biotecnologia e microfluidos. A excelente transparência óptica combinada com a baixa autofluorescência, além da alta estabilidade química e resistência térmica, fazem do FOTURAN® II o componente ideal para microplacas para titulação reutilizáveis e de fácil limpeza, ao mesmo tempo em que simplifica estruturas complexas com seu projeto biocompatível para substratos de biochip. Ele também pode ser usado na produção de microcanais 3D internos de materiais.
