Detalhes técnicos do B 270®

O B 270® é um material muito popular graças às suas fortes características técnicas, como excelente desempenho óptico e propriedades geométricas e de superfície de alta qualidade. Os clientes da SCHOTT também se beneficiam de uma flexibilidade exclusiva em termos de design e espessura, abrangendo uma ampla variedade de requisitos.

A melhor transmitância e faixa de espessuras do mercado

Alta transmitância de UV-A para NIR

O nível consistentemente forte de transmitância alcançado pelo B 270® varia do espectro UV-A até o NIR, independentemente da espessura do vidro, sem perda característica na faixa de VIS. Sob a luz D65 padronizada, a transmitância luminosa do vidro B 270® pode atingir um impressionante valor de 91,9%.

Índice de refração homogêneo

Combinado ao moderníssimo processo de fabricação da SCHOTT, as matérias-primas de alta qualidade que compõem o B 270® permitem níveis de tolerância estritamente controlados para o índice de refração (com uma precisão de ± 0,001), independentemente da espessura do vidro.

Flexibilidade de espessuras

O B 270® e o B 270® Thin estão disponíveis em uma ampla variedade de espessuras em estoque para atender às necessidades individuais do cliente, de 10 a 0,3 mm. Se você precisar de uma espessura diferente, muitos outros tamanhos podem ser fabricados mediante solicitação.

Alta qualidade de superfície e geométrica

Graças às técnicas de fabricação da SCHOTT, uma das melhores do setor, o B 270® possui propriedades geométricas bastante impressionantes. Todas as espessuras disponíveis são produzidas com superfície polida a fogo e geometria homogênea, garantindo um desempenho consistente independente da aplicação.
Propriedades de material do vidro B 270®
Propriedades de material do vidro B 270® Thin
Produtos B 270®

Propriedades de material do vidro B 270®

1. Características ópticas

Propriedades ópticas  Valor
Índice de refração* ng 1,5341
Índice de refração* nF' 1,5297
Índice de refração* nF 1,5292
Índice de refração* ne 1,5251 ± 0,001
Índice de refração* nd 1,5230
Índice de refração* nD 1,5229
Índice de refração* nC' 1,5207
Índice de refração* nC 1,5203
Valor Abbe νe 58,3 ± 0,6
Constante fotoelástica em (nm/cm)/Mpa 27,5

* Índices de refração:
  Pré-tratamento de amostras. Condição conforme fornecido [“conforme desenhado”]



2. Características térmicas

Propriedades térmicas gerais  Unidade  Valor
Capacidade térmica específica média cp em J/(g·K)   (20 °C; 100 °C) 0,8
Temperatura de transformação Tg  em °C 542



Coeficiente de expansão térmica (CTE) α em 10-6·K-1 (medição estática)

Grau  Valor
(20 °C; 300 °C)  9,4
(20 °C; 200 °C)  9,0
(20 °C; 100 °C)  8,6



Coeficiente de expansão térmica (CTE)°α em 10-6·K-1 (medição dinâmica)

Grau Valor
(20 °C; 100 °C) 8,6
(20 °C; 150 °C) 8,8
(20 °C; 200 °C) 9,0
(20 °C; 250 °C) 9,2
(20 °C; 300 °C) 9,4
(20 °C; 350 °C) 9,6
(20 °C; 400 °C) 9,7
(20 °C; 450 °C) 9,9



Viscosidades Viscosidade lg ŋ em dPas  Temperatura em °C
Ponto de tensão 14,5 507
Ponto de recozimento 13,0 535
Ponto de amolecimento 7,6  711

Capacidade de fusão:
A fusão com os tipos de vidro SCHOTT ARTISTA® usando um programa adaptado de temperatura/tempo resulta em um composto tecnicamente isento de tensão com uma birrefringência de tensão máxima de 70 nm/cm.



3. Propriedades mecânicas

Propriedades mecânicas
 Unidade   Valor
Densidade ρ em g/cm³ 2,56
Módulo de Young E em kN/mm² 71,1
Coeficiente de Poisson µ   0,22
Módulo de torção G em kN/mm²  29
Dureza Knoop HK 0,1/20 500
Dureza Vickers HV 0,2/25 510



Endurecimento químico (para espessura = 2,0 mm)

Unidade Valor
Temperatura ϑ em °C 410
Tempo t em h 4
Tensão compressiva (CS) em MPa 441
Profundidade de camada (DoL) em μm 11



Têmpera térmica:
A têmpera térmica do B 270® é possível



4. Características químicas

Resistência hidrolítica (de acordo com a DIN ISO 719) Valor
Classe HGB 3
Equivalente de álcalis por grama de grãos de vidro em μg/g 136



Resistência aos ácidos (de acordo com a DIN 12116) Valor
Classe S 2
Perda de peso em meia superfície após 6 horas em mg/dm² 0,7



Resistência aos álcalis (de acordo com a DIN ISO 695) Valor
Classe A 1
Perda de peso da superfície após 3 horas em mg/dm² 71



5. Colorimetria

Coordenadas de cromaticidade* com espessura de 2,0 mm  Valor
D65 x = 0,313
D65 y = 0,329
Α x = 0,448
Α y = 0,408

* As coordenadas de cromaticidade (local colorido) são chamadas de Iluminante Padrão de acordo com CIE (2°-Observador)


Índice geral de reprodução de cor Ra com espessura em mm Valor
2,0 100



6. Características elétricas

Constante dielétrica εr (a ϑ = 25 °C) Valor
a 1 MHz 7,5
a 1 GHz 6,7
a 2 GHz
 6,8
a 5 GHz 6,7
a 24 GHz
 6,6



Fator de dissipação tan δ (a ϑ = 25 °C)
 Valor
a 1 MHz 32 · 10-4
a 1 GHz 59 · 10-4
a 2 GHz

66 · 10-4
a 5 GHz 84 · 10-4
a 24 GHz  150 · 10-4



Resistividade de volume elétrico ρD  em Ω·cm (a 50 Hz)
6,1 · 107  (ϑ = 250 °C)
1,6 · 106  (ϑ = 350 °C)



7. Valores de transmitância



Transmitância espectral 250 a 3.200 nm

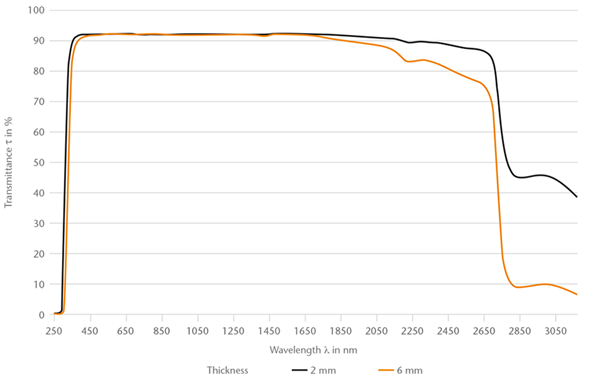

Gráfico da transmitância espectral do vidro B 270® da SCHOTT (250 a 3.200 nm)

Transmitância espectral 250 a 450 nm

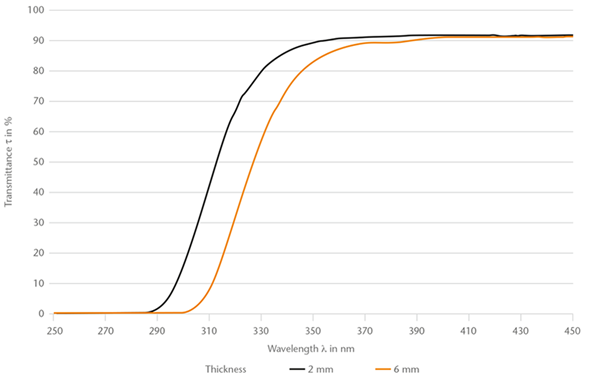

Gráfico da transmitância espectral do vidro B 270® da SCHOTT (250 a -450 nm)

Comprimento de onda em nm na espessura de 2,0 mm: τ (λ) em %
254 < 0,1
380 90,8
632,8  91,9
1064  91,8



Comprimento de onda da borda com espessura de 2,0 mm Comprimento de onda em nm
λc (τ = 0,46) 310
λS (τ = 0,05)  293
λP (τ = 0,85)   338



Solarização* após radiação UV com espessura de 2 mm Δ λc em nm
Deslocamento do comprimento de onda da borda UV λc (τ = 0,46) na direção de comprimento de onda mais longo < 2

* Procedimentos de medição e teste:
  A amostra será irradiada com um farol de milha UV - F 400.
  O tempo de irradiação é de 7 h; a distância entre o farol de milha e o fixador da amostra é de 14 cm.



Transmitância luminosa na espessura em mm τvD65 em %  τvA  em %
2,0  91,7  91,7



Transmitância UV na espessura em mm τUVA em %  τUVB em %
2,0 84 19



Transmitância IV na espessura em mm τAem %
2,0 91,9



Transmitância solar direta na espessura em mm τeem %
2,0 91,6



Propriedades de material do vidro B 270® Thin

1. Características ópticas

Propriedades ópticas Valor
Índice de refração* ng 1,5341
Índice de refração* nF' 1,5297
Índice de refração* nF 1,5292
Índice de refração* ne 1,5251 ± 0,001
Índice de refração* nd 1,5230
Índice de refração* nD 1,5229
Índice de refração* nC' 1,5207
Índice de refração* nC 1,5203
Valor Abbe νe 58,3 ± 0,6
Constante fotoelástica em (nm/cm)/Mpa 28,6

* Índices de refração:
  Pré-tratamento de amostras. Condição conforme fornecido [“conforme desenhado”]



2. Características térmicas

Propriedades térmicas gerais Unidade Valor
CTE (Coeficiente de expansão térmica) α    10-6·K-1 (20 °C; 300 °C)  9,4
Capacidade térmica específica média cp em J/(g·K) (20 °C ; 100 °C) 0,8
Temperatura de transformação Tg em °C 536



Viscosidades Viscosidade lg ŋ em dPas Temperatura em °C
Ponto de tensão 14,5 505
Ponto de recozimento 13,0 535
Ponto de amolecimento 7,6 723

3. Propriedades mecânicas

Propriedades mecânicas
 Unidade Valor
Densidade p em g/cm³ 2,56
Módulo de Young E em kN/mm² 69,8
Coeficiente de Poisson µ 0,25
Módulo de torção G em kN/mm² 28
Dureza Knoop HK 0,1/20 480
Dureza Vickers HV 0,2/25 520



Endurecimento químico (para espessura = 0,3 mm)

Unidade Valor
Temperatura ϑ em °C 410
Tempo t em h 4
Tensão compressiva (CS) em MPa 331
Profundidade de camada (DoL) em μm 16



4. Características químicas

Resistência hidrolítica (de acordo com a DIN ISO 719) Valor
Classe HGB 3
Equivalente de álcalis por grama de grãos de vidro em μg/g 170



Resistência aos ácidos (de acordo com a DIN 12116) Valor
Classe S 2
Perda de peso em meia superfície após 6 horas em mg/dm² 1,0



Resistência aos álcalis (de acordo com a DIN ISO 695) Valor
Classe A 2
Perda de peso da superfície após 3 horas em mg/dm² 80



5. Características elétricas

Constante dielétrica εr (a θ= 25 °C) Valor
a 1 MHz 7,2
a 1 GHz 6,8
a 2 GHz
 6,8
a 5 GHz 6,7
a 24 GHz
 6,8
a 77 GHz  6,5



Fator de dissipação tan δ (a θ= 25 °C)
 Valor
a 1 MHz 32 · 10-4
a 1 GHz 59 · 10-4
a 2 GHz

66 · 10-4
a 5 GHz 84 · 10-4
a 24 GHz 150 · 10-4
a 77 GHz 230 · 10-4



Condutividade σ em S/cm para corrente contínua  Valor
a 25 °C  5 · 10-16
a 250 °C  4 · 10-9
a 350 °C   2 · 10-7



Resistividade de volume elétrico ρD em Ω·cm para corrente alternada de 50 Hz Valor
a 25 °C  8,6 · 1011
a 250 °C  2,4 · 108
a 350 °C   5,8 · 106



Temperatura tk 100 em °C  Valor
a 108 Ω · cm  272



6. Valores de transmitância



Transmitância espectral 250 a 3.050 nm

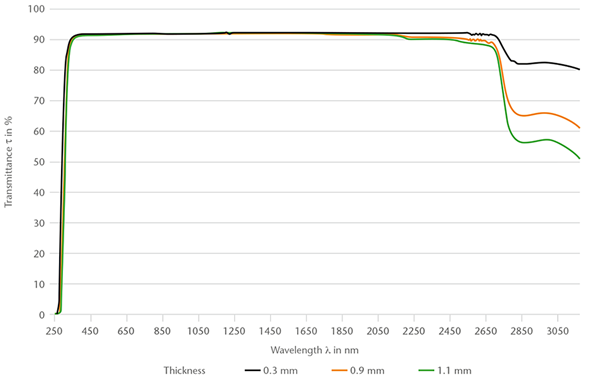

Gráfico da transmitância espectral do vidro SCHOTT B 270® Thin (250 a 3.050 nm)

Transmitância espectral: 250 a 450 nm

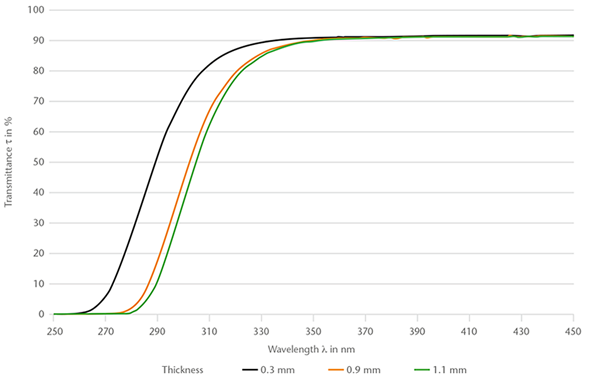

Gráfico da transmitância espectral do vidro SCHOTT B 270® Thin (250 a 450 nm)



Comprimento de onda em nm na espessura de 0,3 mm: τ(λ) em %
254 < 0,1
380 91,3
632,8 92,0
1064 92,2



Comprimento de onda da borda λc (τ  = 0,46) com espessura em mm Comprimento de onda em nm
0,3 287
0,9 299



Transmitância luminosa na espessura em mm τvD65 em % τvA em %
0,3 91,9 91,9
0,9  91,6 91,7

Produtos B 270®

O SCHOTT B 270® está disponível nos seguintes formatos:

  • Placas
  • Substratos cortados sob medida
  • Wafers e substratos sem polimento

O SCHOTT B 270® Thin está disponível nos seguintes formatos:

  • Substratos°cortados sob medida
  • Substratos e wafers não polidos



Para saber mais, consulte os produtos relacionados na página de resumo.
