Produktvarianten von optischen Beschichtungen
Mit mehr als 30 Jahren Erfahrung im Bereich optischer Beschichtungen verfügt SCHOTT über ein umfangreiches Sortiment an Interferenzfiltern, das spezifische Varianten umfasst, die eine Reihe komplexer Anwendungen bedienen. Zu diesen Varianten gehören Hochleistungslaserfilter, kratzfeste AR-Beschichtungen, Kanten- und Bandpassfilter sowie UV-Bandpassfilter.

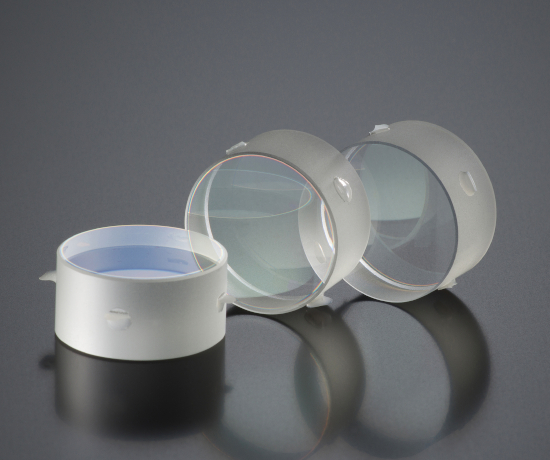

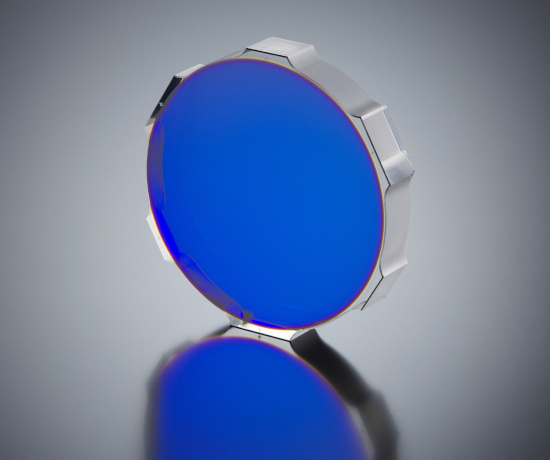

Hohe Laserleistung
Hohe Laserleistung
SCHOTT bietet Beschichtungen an, die für Laser mit höchster Leistung eingesetzt werden können. Diese eignen sich für eine Reihe von Anwendungen in der Laserbearbeitung, Medizin und Forschung. Moderne Beschichtungstechnologien wie E-Beam, IAD und IBS werden auf eine Vielzahl von optischen Komponenten wie Asphären, Fenstern und Prismen angewandt. Die somit erzeugten Laserbeschichtungen bieten die geringsten Verluste und die höchsten laserinduzierten Zerstörschwellen (LIDT).
IHRE VORTEILE
- Hohe laserinduzierte Zerstörungsschwelle (LIDT).
- Verlustarme Antireflex- und Spiegelfunktion
- Breiter einsetzbarer Wellenlängenbereich von λ 266-1560 nm.

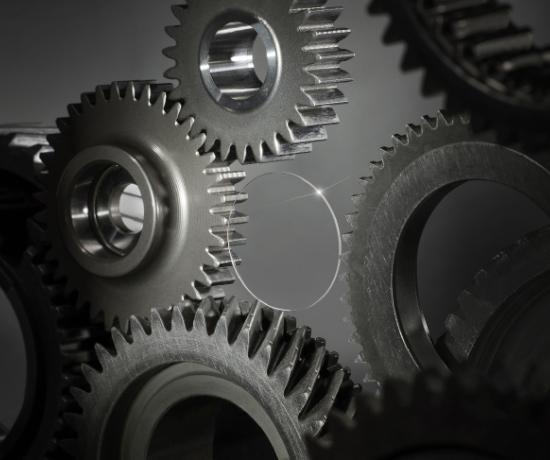

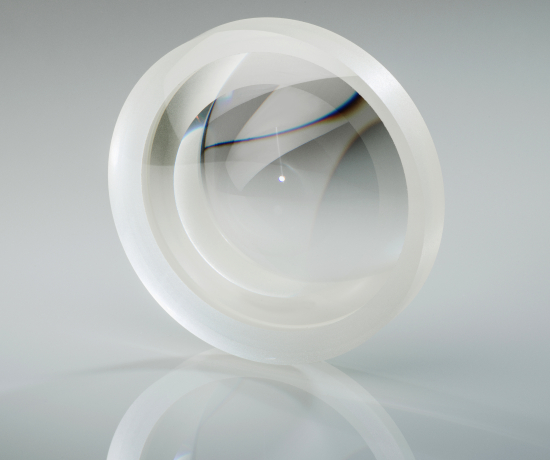

Kratzfeste, harte AR
Kratzfeste, harte AR
Mit einer unvergleichlichen Kratzfestigkeit und einer Oberflächenhärte, die mit Saphir vergleichbar ist, stellt unser Sortiment an harten Antireflexbeschichtungen die Leistung Ihres optischen Systems auch unter härtesten Bedingungen sicher.
EIGENSCHAFTEN
Unsere patentierte kratzfeste AR-Hartbeschichtung kann auf SCHOTT Saphirglas aufgebracht werden, um die Lichtdurchlässigkeit zu verbessern, ohne die Robustheit des Materials zu beeinträchtigen. Auch optische und technische Gläser wie BOROFOLOAT 33® & Xensation® können mit unserer Beschichtung versehen werden, um die Robustheit dieser Materialien deutlich zu erhöhen.
IHRE VORTEILE
- Geeignet für eine Vielzahl von Materialien, einschließlich SCHOTT BOROFLOAT 33®, N-BK7®, Xensation® und Saphir.
- Hohe Blockung bis OD > 6.
- Großer einsetzbarer Wellenlängenbereich von λ 400-1600 nm.
- Erhältlich als Breitband-AR- oder Weitwinkel-AR-Beschichtung.
- Geringes Reflexionsvermögen bis zu < 0,5 %.
- Erfüllt die Normen MIL-STD 675c und MIL-STD-810.

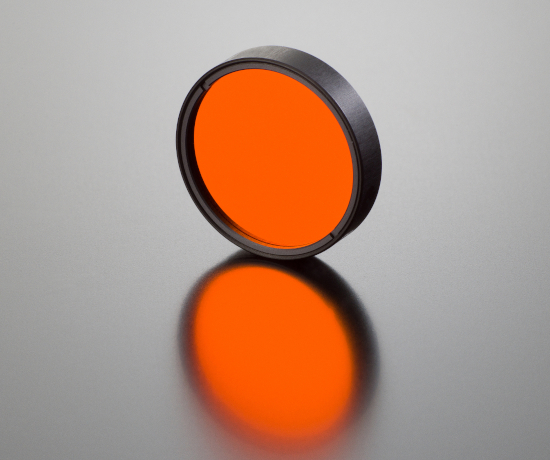

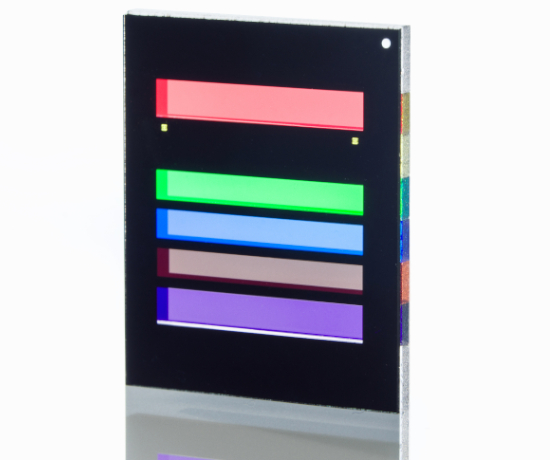

Kanten- und Bandpassfilter
Kanten- und Bandpassfilter
Wir bieten eine große Auswahl an Filtern zur Verbesserung des Bildkontrasts und zur Erhöhung des Signal-Rausch-Verhältnisses für Anwendungen in der industriellen Bildverarbeitung, der Automatisierung und den Biowissenschaften.
EIGENSCHAFTEN
Unser Portfolio umfasst schmalbandige Bandpass- und steilflankige Kurz- und Langpassfilter vom UV- bis zum NIR-Bereich. Durch den Einsatz von IAD- und Sputtertechniken stellen wir sicher, dass unsere Filter die höchste Präzision und Haltbarkeit aufweisen.
IHRE VORTEILE
- Hohe Transmission für den Durchlassbereich T > 95 % von VIS zu NIR.
- Hohe Blockung > OD 5.
- Großer Blockbereich von λ 200-1200 nm.
- Enge Toleranzen der Zentralwellenlänge von bis zu +/- 0,3 %.
- Kantentoleranzen kleiner als +/- 0,5%.
- Kombinierbar mit Filtergläsern für verbesserte Blockung > OD 8.

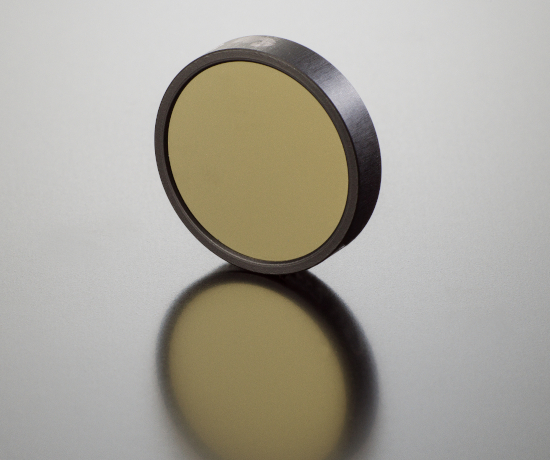

UV-Bandpassfilter
UV-Bandpassfilter
Unsere UV-Bandpassfilter für die Analyse von Flüssigkeiten und Gasen liefern langfristig zuverlässige Leistung für eine Vielzahl von spektroskopischen Anwendungen. Diese robust montierten Filter bieten eine hohe Blockung außerhalb des schmalen Bandpasses, um einen hohes Signal-Rausch-Verhältnis zu gewährleisten.
IHRE VORTEILE
- Schmaler Bandpass mit FWHM 6-15 nm.
- Passband-Transmission von 15-30 % innerhalb von λ 200-350 nm.
- Enge Toleranzen der Zentralwellenlänge von bis zu +/- 0,5 %.
- Hohe Blockung mit typisch OD > 4 innerhalb eines Blockierbereichs von λ 200-600 nm.
Niedrige Defektdichte
Niedrige Defektdichte

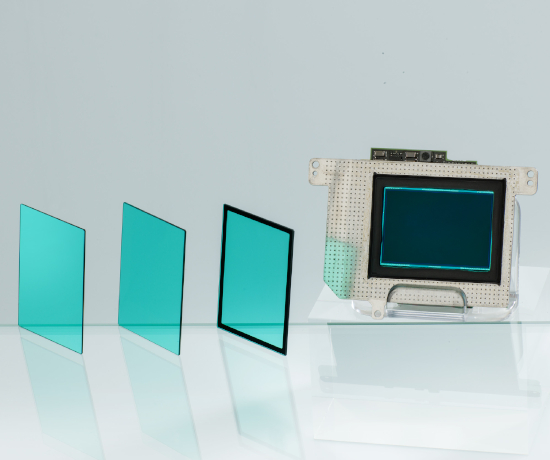

Die Kombination unserer Erfahrung und unseres Know-hows bei Filtergläsern mit unserem umfangreichen Beschichtungsprogramm ermöglicht es uns, defektarme AR- und UV-Cut-Lösungen für Abdeckgläser in CCD- und CMOS-Sensoren anzubieten. Unsere defektarmen Beschichtungen sind optimiert, um die Umweltbeständigkeit von SCHOTT BG Filtergläsern deutlich zu erhöhen.
IHRE VORTEILE
- AR-Beschichtung mit typischer R < 0,5% von λ 200-700 nm.
- UV-Cut-Beschichtung mit Kantenlage < 430 nm und Toleranz +/- 6 nm.
- Hohe Umweltbeständigkeit mit BG-Filtergläsern wie dem BG55.

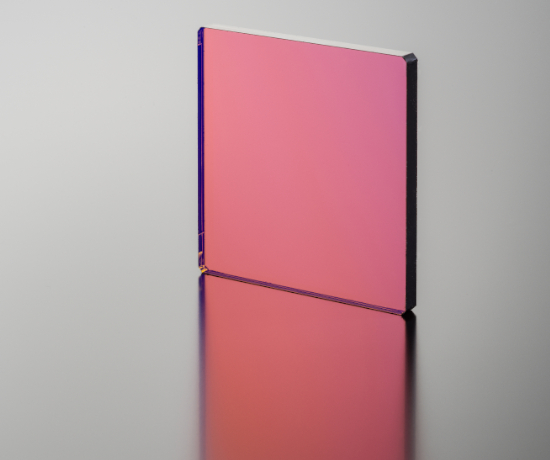

Laser-Blockfilter
Laser-Blockfilter
Diese Sperrfilter bieten den notwendigen Schutz für empfindliche Sensoren oder schützen das menschliche Auge vor schädlicher Laserstrahlung. Diese Filter werden in optronischen Sensorsystemen und Periskopen zur Überwachung, Detektion und Zielerfassung eingesetzt und bieten eine hohe Blockierung von Laserwellenlängen ohne Einbußen bei Transmission und Farbgenauigkeit.
IHRE VORTEILE
- Hohe Transmission im Passband T > 95 % von λ 400-560 nm.
- Hohe Blockung bis OD > 6.
- Ein breiter Blockbereich von λ 200 nm bis 5 μm.
- Enge Zentralwellenlängen- und Kantentoleranzen.
- Kombinierbar mit Filtergläsern für verbesserte Blockung > OD 8.
- Kann mit kratzfesten Hart-AR-Beschichtungen kombiniert werden, um die Haltbarkeit zu verbessern.
HMD / HUD Combiner
HMD / HUD Combiner
In Head-mounted- oder Head-up-Displays ermöglichen SCHOTT Beschichtungen, dass flache und gebogene Combiner wichtige Informationen direkt in das Sichtfeld projizieren, ohne die Sicht nach außen zu blockieren. Notchfilter können auch auf Glas- und Kunststoffsubstrate aufgebracht werden. Dabei wird eine sehr hohe Uniformität erreicht, um perfekten Kontrast und Helligkeit über die gesamte Anzeigefläche zu gewährleisten.
IHRE VORTEILE
- Hohe photoptische Transmission über 80 %.
- Hoher Kontrast über den gesamten Projektionsbereich.
- Geringste Farbverzerrung der Außenseite für bessere Wahrnehmung.
