FOTURAN® II
Halbleiter
Aufgrund seiner hervorragenden Eigenschaften spielt FOTURAN® II in Halbleiteranwendungen eine wichtige Rolle. Durch die einfache Strukturierung ist es hochkompatibel, Vias lassen sich auf dem FOTURAN® II Substrat effizient und auf sehr hohem Niveau herstellen. Diese Eigenschaften werden in Bauteilen wie z. B. Testkarten als Schnittstelle für die Prüfung von funktionalen Halbleiterwafern genutzt.
Telekommunikation
Bauteile aus der photostrukturierbaren Glaskeramik FOTURAN® II können für 5G-Anwendungen besser geeignet sein als Alternativen wie Silizium. MEMS-basierte passive Hochfrequenz (HF)-Komponenten werden in der 5G-Kommunikation dank verbesserter Isolierung, geringerer Verlustleistung, hoher Integration und geringerem Gewicht häufig bevorzugt. In solchen Fällen bieten strukturierte Glaskeramikbauteile Vorteile wie hohe Isolation und geringe Signaldämpfung.
Mikrooptik
SCHOTT FOTURAN® II spielt in der Mikrooptik eine wichtige Rolle. Nach der Nachbearbeitung ist FOTURAN® II aufgrund seiner Strukturierbarkeit ideal für die Herstellung von mikrooptischen Systemen geeignet. Mit einem eng fokussierten FS-Laserstrahl oder durch Ätzen in die Materialstruktur können mikrooptische 3D-Komponenten in FOTURAN® II eingebettet werden – ein Verfahren, das bei der Herstellung von Lichtwellenleitern sinnvoll ist.
MEMS
MEMS-Induktoren werden in vielen Bereichen der Elektronikindustrie eingesetzt, und das Aufkommen von Leistungsinduktoren verspricht einen weiteren Fortschritt auf diesem Gebiet. FOTURAN® II bietet diesen Geräten eine kleine Grundfläche (<0,75 mm pro Seite), einen hohen Q-Faktor und eine hohe Eigenresonanzfrequenz. Außerdem bietet es eine kostengünstige Fertigung, einen großen Induktivitätsbereich und eine hohe SRF (über 10GHz) sowie eine Strombelastbarkeit bis zu 5A.
Durchflusssensoren und IC-Verpackung
Viele Branchen vertrauen auf FOTURAN® II, um bestehende Produkte zu unterstützen. Es ist chemisch stabil im Vergleich zu Materialien wie Silizium, während seine Strukturierbarkeit Durchflusssensoren mit kleinen thermischen Massen ermöglicht, was zu ultraschnellen Reaktionszeiten führt. Die Fähigkeit von FOTURAN® II, TGVs mit hohem Aspektverhältnis zu erzeugen, ermöglicht auch eine hocheffiziente Produktion von IC-Packaging-Elementen.
Biotechnologie und Mikrofluidik

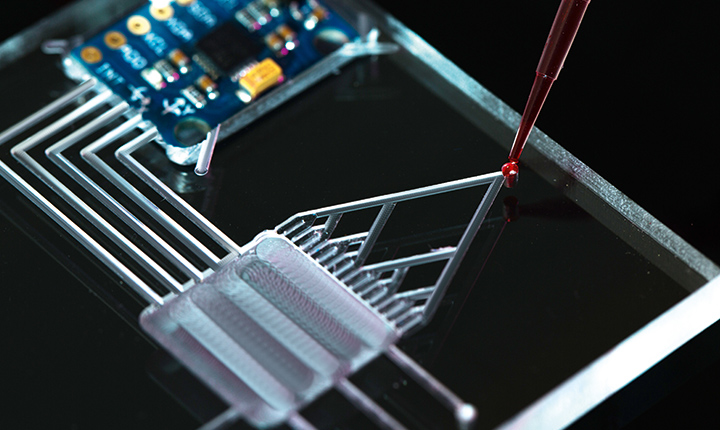

FOTURAN® II ist in der Biotechnologie und Mikrofluidik weit verbreitet. Hervorragende optische Transparenz in Verbindung mit geringer Eigenfluoreszenz sowie hohe chemische Stabilität und thermische Beständigkeit machen es ideal für wiederverwendbare, leicht zu reinigende Titerplatten, während es gleichzeitig komplexe Strukturen mit biokompatiblem Design für Biochip-Substrate ermöglicht. An anderer Stelle kann es auch bei der Herstellung von 3D-Mikrokanälen innerhalb von Materialien eingesetzt werden.
