Embalagem de TO 33

Cabeçotes TO PLUS® de alta velocidade para aplicações Quad de até 100G.

Necessário registro

Para ver este conteúdo você tem que se registrar.

* Campo é obrigatório

Schott usará seus dados somente para responder à sua mensagem. Maiores informações sobre o processamento de seus dados pessoais.

Sobre

Os cabeçotes SCHOTT TO PLUS® em pegada TO 33 são ideais para uso em GPON, XG-PON, 10GEPON, CPRI e 32G Fiber Channel. Canal simples ou Quad para uso em transceptores SFP28 ou QSFP28 (CWDM4 ou PSM4).

Características do produto

  • Disponível em versões de 2 x 25 ohms de um lado (velocidade inferior) e de 2 x 50 ohms de diferencial (velocidade mais alta).
  • Projetado para 25G Rx (ou 4x25G).
  • 3,4mm de diâmetro.
  • O tamanho é compatível com os TIAs/PDs existentes disponíveis no mercado.


Variantes de produto

Módulo Velocidade Tipo OSA Fibra Descrição da embalagem TO Função
SFF, SFP, SFP+, QSFP28 10 Gbps
Rx SMF/MMF TO-33, 2 *25 ohms
de terminação única,4+1
Pino Vpd e Vcc separado,
alta velocidade, um pino de aterramento
SFF, SFP, SFP+, QSFP29 28 Gbps Rx SMF/MMF TO-33, 2*50-Ohm,
Diferencial, 4+1
Pino Vpd e Vcc separado,
alta velocidade, um pino de aterramento

Imagens do produto

TO 33 key image
TO 33 versão 10G
4 x cabeçotes TO 33 colocados lado a lado, com os diferentes comprimentos de onda refletidos por cada espelho, respectivamente. Para aplicação CWDM4 (CLR4 - Duplex).

Desempenho do produto

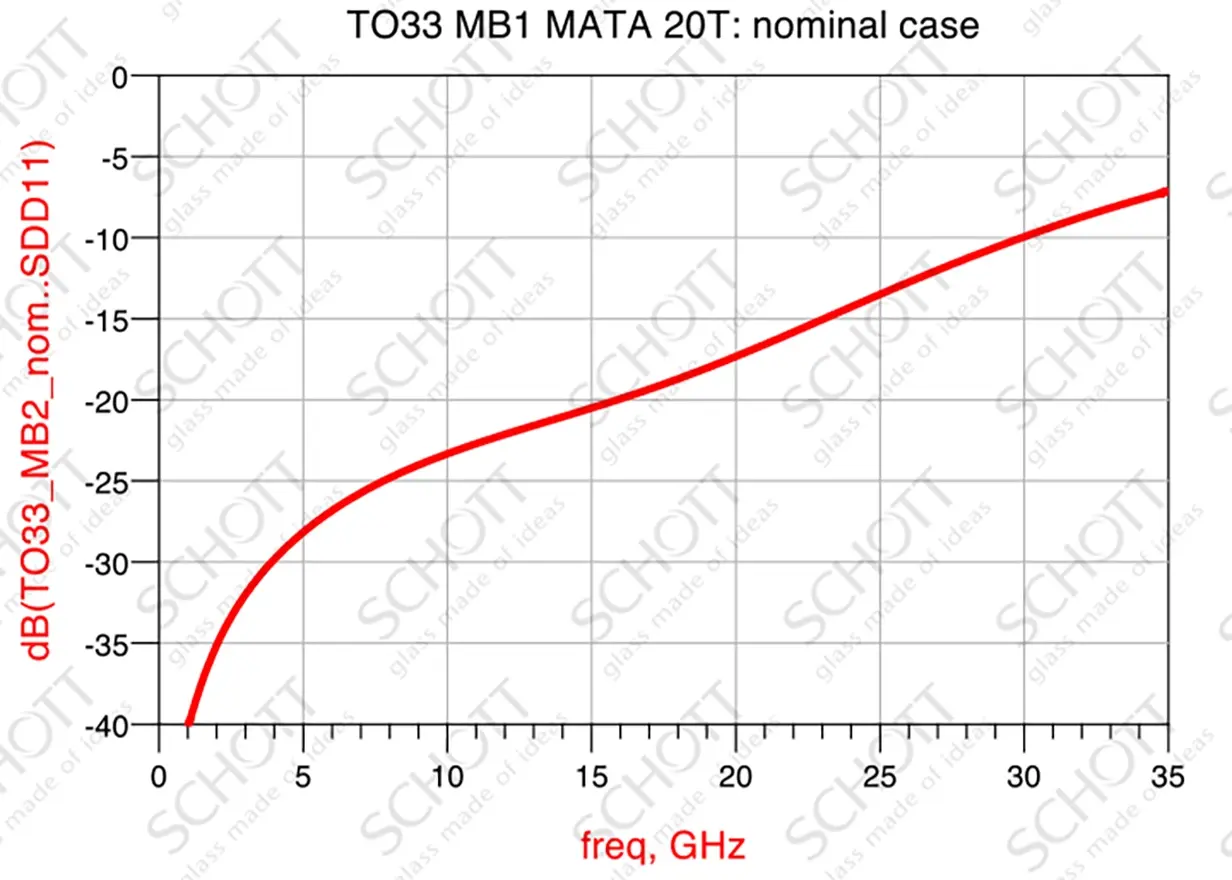

S11 (dB) – Perda de reflexão/retorno

S11 (dB) – Perda de reflexão/retorno

S11: Melhor que -15dB @20GHz para velocidades de até 28 Gbps.

S21 (dB) – Perda de inserção


S21: Largura de banda 3dB melhor que 25GHz.
