Embalagens de laser hermético de alta dissipação de calor com dissipadores de calor de cobre
Os diodos laser de alta potência geram cargas térmicas significativas que influenciam diretamente a estabilidade da saída, a deriva do comprimento de onda, a qualidade do feixe e a vida útil do dispositivo. Os pacotes de laser herméticos da SCHOTT, incluindo projetos baseados em TO e SMD, são projetados com dissipadores de calor de cobre integrados para gerenciamento térmico eficiente, permitindo uma operação estável de alta potência, mesmo sob condições térmicas exigentes. Juntamente com o alinhamento preciso e a vedação hermética robusta, isso torna as embalagens ideais para projetores a laser, HUDs automotivos, sistemas de marcação e gravação a laser e outros módulos a laser de alta potência.
Gerenciamento térmico superior para lasers de alta potência
A dissipação de calor eficaz é essencial para alcançar potência de saída óptica alta e estável, deslocamento mínimo de comprimento de onda, qualidade consistente do feixe e uma vida útil prolongada do laser. As embalagens herméticas aprimoradas com cobre da SCHOTT fornecem propagação eficiente de calor através de dissipadores de calor de cobre brasado ou lesmas de cobre, resistência térmica reduzida (Rth) para desempenho otimizado do módulo e hermeticidade de longo prazo que protege os lasers contra umidade e contaminação.

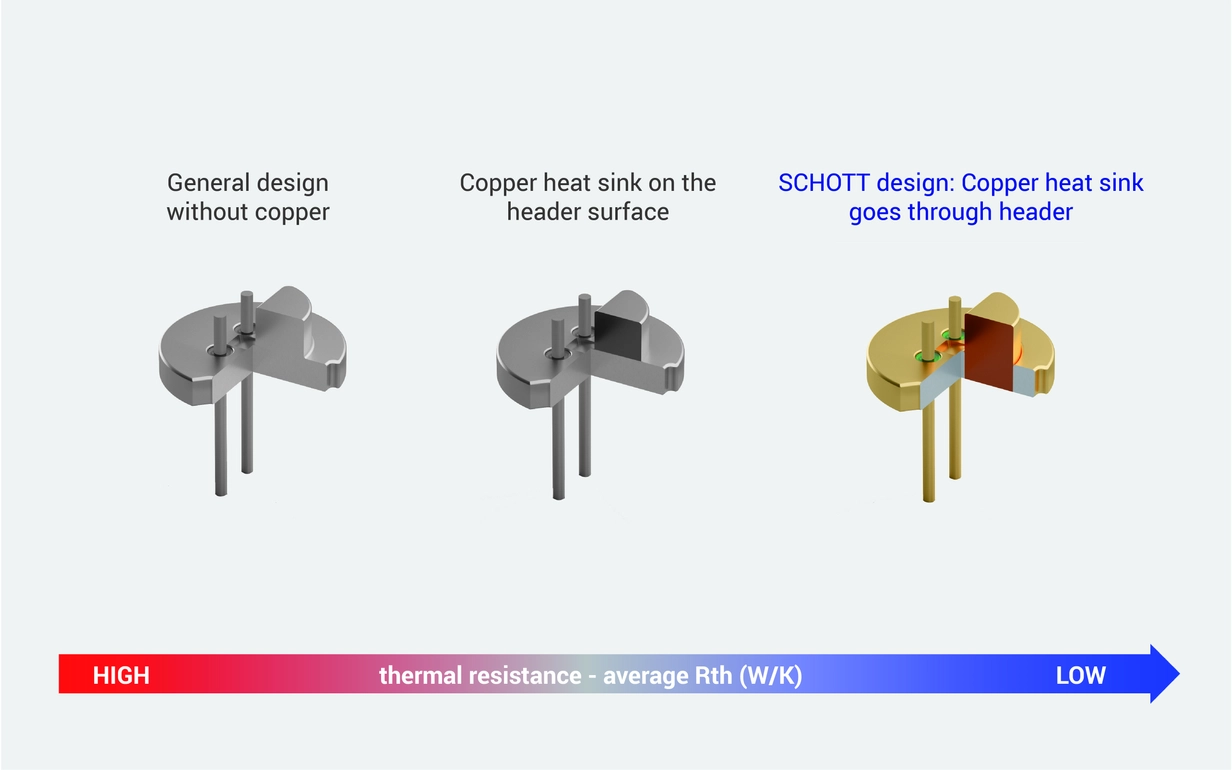

Fig. 1: O gráfico mostra a resistência térmica de SCHOTT cabeçotes de "furo de cobre" em comparação com diferentes projetos. Quanto menor a resistência térmica (valor de Rth), melhor é o design para dissipar o calor longe do chip. O design exclusivo do dissipador de calor de cobre com furo de passagem oferece capacidades superiores de dissipação de calor em comparação com um dissipador de calor de cobre montado na superfície.
Flexibilidade de design para arquiteturas a laser avançadas
SCHOTT permite que os engenheiros adaptem as embalagens aos seus requisitos ópticos e térmicos específicos:
- Dissipadores de calor de cobre ou lesmas de calor brasados em bases TO ou integrados em embalagens retangulares
- Geometrias de cobre personalizáveis otimizadas para distribuição térmica
- Opção de pacotes herméticos no estilo SMD para integração compacta no nível da placa
- Suporte personalizado para módulos multilaser, emissores empilhados e projetos de laser de alta densidade com recursos internos de simulação térmica.
Cabeçotes herméticos TO-9 com dissipador de calor de cobre
O cabeçote hermético TO-9 com dissipador de calor de cobre foi projetado para sistemas a laser de alta potência que exigem extração térmica altamente eficiente e precisão mecânica. É adequado para diodos laser de alta potência azuis, verdes, vermelhos e violetas e é ideal para sistemas de projeção, lasers HUD automotivos, marcação a laser e módulos industriais de alta potência.
Principais vantagens:
- Alternativa econômica aos pacotes de caixas devido ao design compacto, uso reduzido de material e montagem simplificada
- Resistência térmica (Rth) de aprox. 8 K/W (simulação térmica incluindo laser, submontagem & cabeçote)
- Alta precisão de planicidade da superfície para uma interface térmica ideal
- Disponível com geometrias personalizadas, plataformas de cobre estendidas ou configurações multilaser
Embalagens herméticas SMD de dissipador de calor de cobre
As embalagens SMD herméticas da SCHOTT com dissipadores de calor de cobre fornecem excelente desempenho térmico em tamanhos compactos.
Os benefícios incluem:
- Dissipação de calor à base de cobre altamente eficiente
- Formatos SMD de baixo perfil para integração de módulos compactos
- Layouts de pinos personalizados, materiais de janela e configurações de cobre
- Adequado para matrizes VCSEL, lasers emissores de borda e módulos multiemissores
Aplicações típicas
- Marcação a laser & gravação
- Sistemas de projeção e exibição de alta potência
- Faróis laser automotivos e módulos HUD
- Lasers de sensoriamento industrial e metrologia
- Dispositivos médicos e científicos a laser de alta potência
Por que os fabricantes de laser de alta potência escolhem SCHOTT
- + de 80 anos de experiência em tecnologias herméticas de vedação vidro-metal (GTMS)
- Capacidade comprovada de integração de cobre em embalagens a laser
- Produção de alta precisão de cabeçotes TO e embalagens herméticas SMD
- Pegada de produção global garantindo confiabilidade no fornecimento
- Suporte de engenharia para projeto personalizado de módulo a laser de alta potência
- SCHOTT permite o desenvolvimento de sistemas a laser de alta potência mais potentes, mais estáveis e mais duradouros.
Para saber mais sobre o que SCHOTT torna o fornecedor de embalagens herméticas preferido, leia mais aqui.
Perguntas frequentes (FAQ)
Os sistemas a laser com altas cargas térmicas — como diodos laser de alta potência, módulos de marcação a laser, lasers de projetor e lasers HUD automotivos — se beneficiam mais das embalagens herméticas do dissipador de calor de cobre. A alta condutividade térmica do cobre remove o calor rapidamente, melhorando a estabilidade da saída e prolongando a vida útil do laser.
As simulações térmicas mostram um Rth aproximado de 8 K/W, incluindo o laser, a submontagem e o cabeçote com uma potência de entrada de 9W. Isso torna o cabeçote TO-9 da SCHOTT altamente eficaz para aplicações de laser de alta potência que exigem forte dissipação de calor.
A hermética protege o chip a laser e a óptica contra umidade, corrosão e contaminação, o que pode degradar o desempenho óptico ou causar falhas precoces. Para operação de alta potência, a vedação hermética de longo prazo é essencial para manter a confiabilidade e a vida útil do dispositivo.
Sim. SCHOTT oferece ampla personalização, incluindo formato de cobre, geometria da lesma de calor, layout de pinos, materiais da janela e dimensões da embalagem, permitindo a otimização para projetos de módulos a laser específicos do cliente.
Absolutamente. SCHOTT pode projetar módulos herméticos multilaser, incluindo emissores empilhados, configurações de vários comprimentos de onda e matrizes multilaser com caminhos térmicos otimizados.
Sim, as embalagens herméticas SMD da SCHOTT com dissipadores de calor de cobre são adequadas para módulos compactos de alta potência, especialmente matrizes VCSEL e projetos de emissores de borda que exigem extração térmica eficiente em espaços apertados.
As principais indústrias incluem manufatura industrial, automotiva, projeção de consumo, tecnologia médica e instrumentação científica — em qualquer lugar onde os diodos a laser de alta potência exigem gerenciamento térmico confiável e longa vida útil.
Robert Hettler
Chefe de P&D de optoeletrônica
