Embalagem EML TEC TO (condução estendida)

Cabeçote resfriado para aplicações EML, alternativa econômica aos pacotes de caixa.

Necessário registro

Para ver este conteúdo você tem que se registrar.

* Campo é obrigatório

Schott usará seus dados somente para responder à sua mensagem. Maiores informações sobre o processamento de seus dados pessoais.

Sobre

A embalagem SCHOTT TEC TO é um transistor outline (TO) recém-desenvolvido, ideal para diodos de laser que requerem um resfriador termoelétrico (TEC). O resfriador termoelétrico permite a dissipação controlada do calor, o que leva a comprimentos de onda de laser regulados e estáveis e a uma transmissão de sinal de potência mais alta.

O TEC TO (condutor estendido) é adequado para ser usado em Ethernet 10Gb, CPRI, XGPON e outros aplicativos de laser sintonizáveis.

Características do produto

  • Condução estendida otimizada de 25 ou 50 ohm.
  • Design para TEC, submontagem de cerâmica e luz laser refletida por espelho de 45 graus.

Imagens do produto

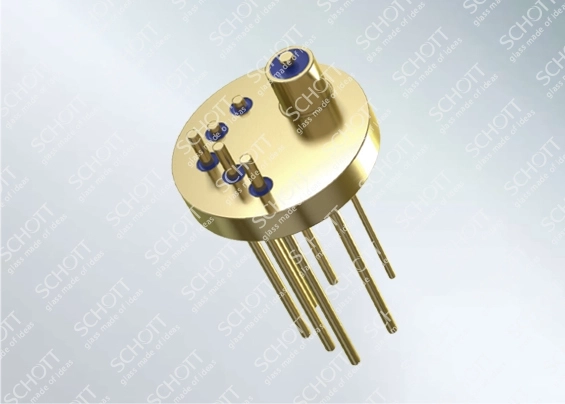

Embalagem TEC TO

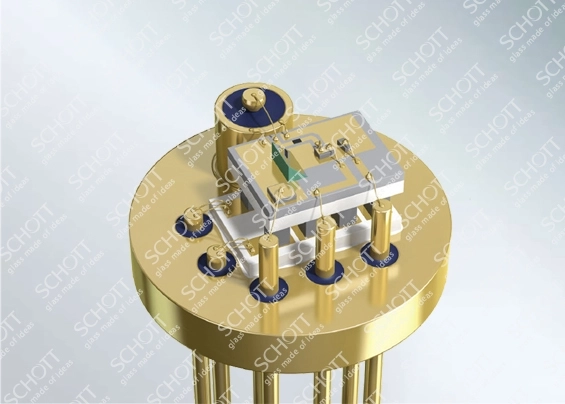

TEC TO com componentes

Desempenho do produto

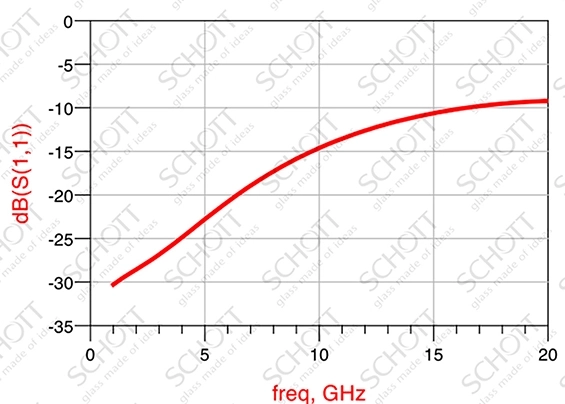

S11 (dB) – Perda de reflexão/retorno

S11 (dB) – Perda de reflexão/retorno

S11: Melhor que -15dB @10GHz para velocidades de até 10 Gbps.

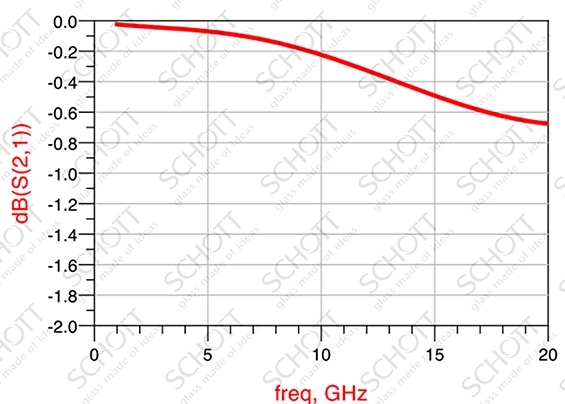

S21 (dB) – Perda de inserção

S21 (dB) – Perda de inserção

S21: Largura de banda 3dB melhor que 15GHz.

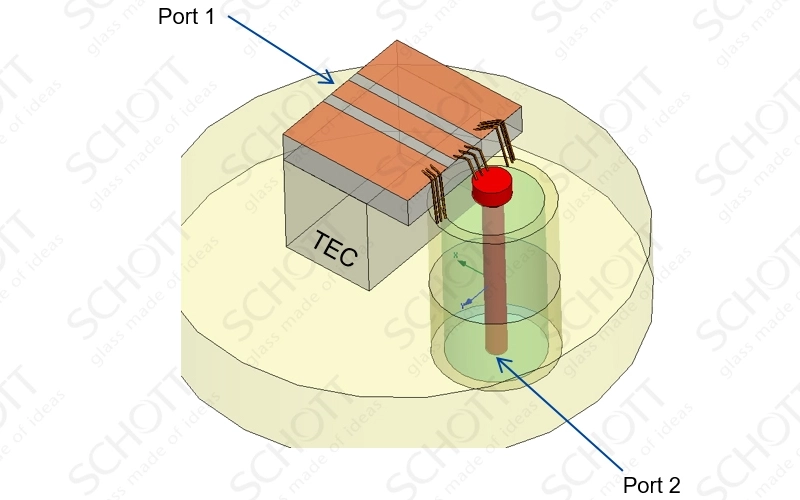

Gráfico EML TEC TO SCHOTT

Gráfico EML TEC TO SCHOTT
