Contentor TO DML TEC

Alto desempenho, alternativa miniaturizada e econômica para contentores de caixas.

Necessário registro

Para ver este conteúdo você tem que se registrar.

* Campo é obrigatório

Schott usará seus dados somente para responder à sua mensagem. Maiores informações sobre o processamento de seus dados pessoais.

Sobre

A embalagem SCHOTT TEC TO é um transistor outline (TO) recém-desenvolvido, ideal para diodos de laser que requerem um resfriador termoelétrico (TEC). O resfriador termoelétrico permite a dissipação controlada do calor, o que leva a comprimentos de onda de laser regulados e estáveis e a uma transmissão de sinal de potência mais alta.

DML TEC TO para DWDM de canal único em 25G CPRI, XGPON OLT Tx e outros aplicativos a laser ajustáveis.

Características do produto

  • Projetado para laser DFB 25G (no TEC).
  • Inclui submontagem com traços G-S-G-S-G de impedância de 25 ohms, capazes de 25 GBit/s.
  • Design assimétrico para produção em massa a preços acessíveis.
  • Aplicativo potencial no XGPON.

Imagens do produto

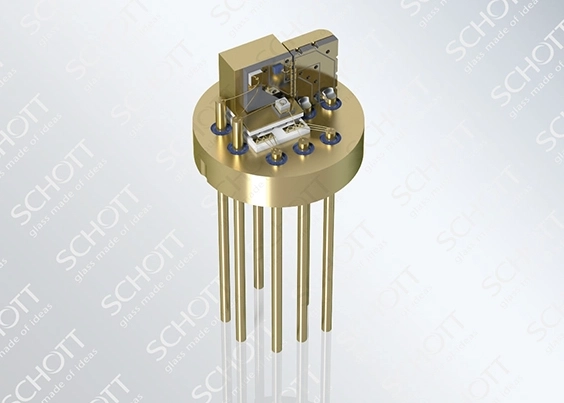

DML TEC TO

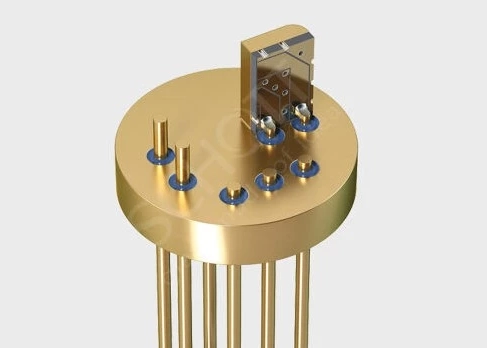

DML TEC TO com componentes

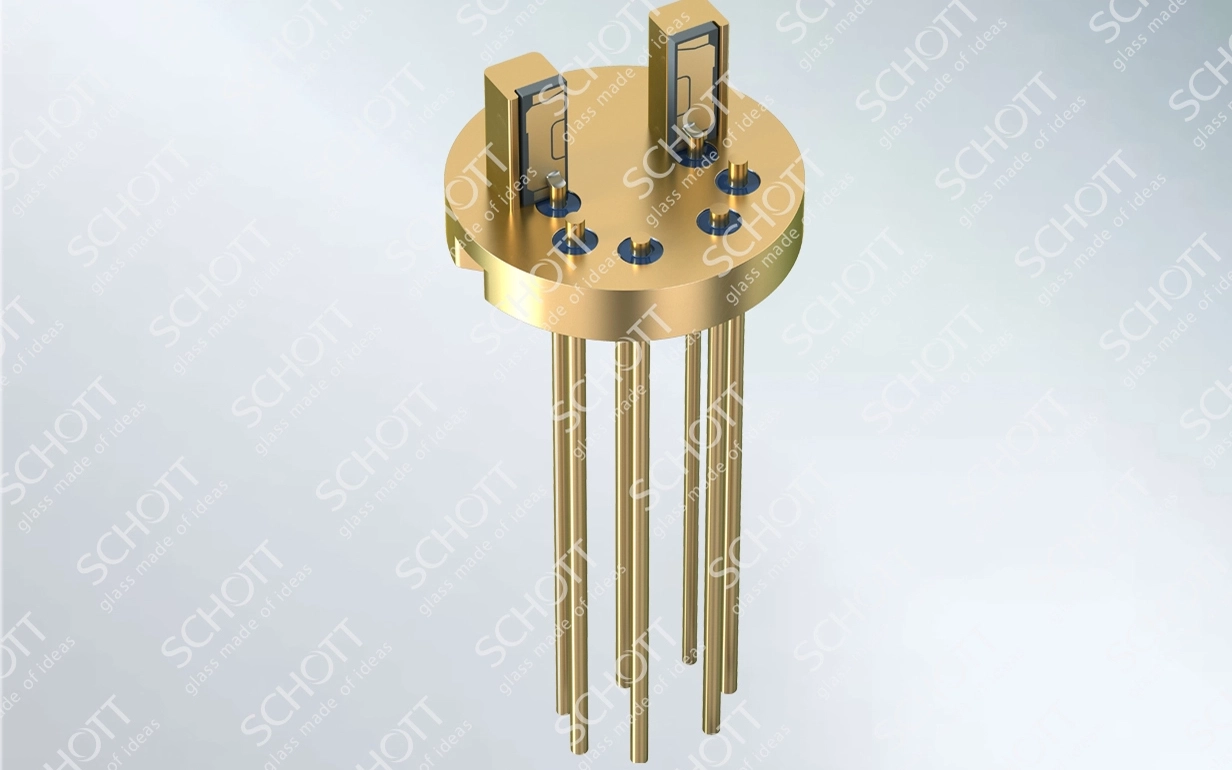

DML TEC TO - torre dupla

Desempenho do produto

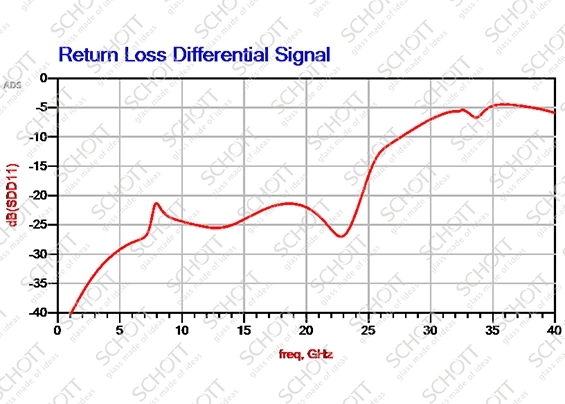

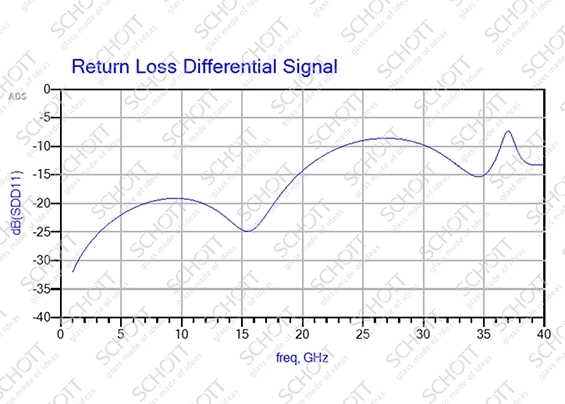

S11 (dB) – Perda de reflexão/retorno

S11 (dB) – Perda de reflexão/retorno

S11: Melhor que -15dB @25GHz para velocidades de até 25 Gbps.

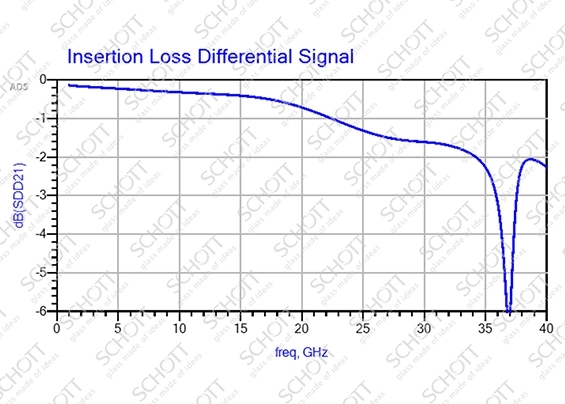

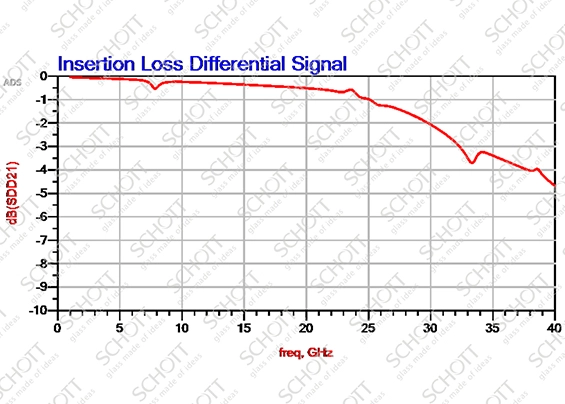

S21 (dB) – Perda de inserção

S21 (dB) – Perda de inserção

S21: Largura de banda 3dB melhor que 30GHz.

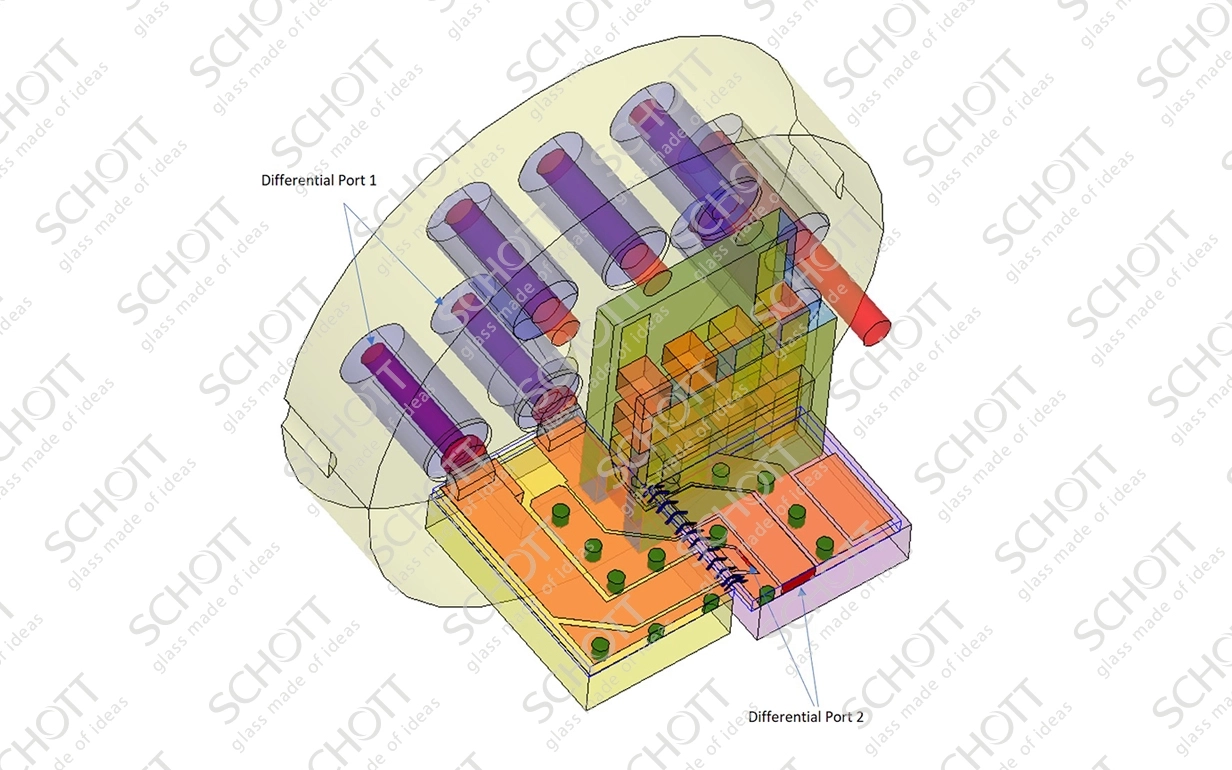

Gráfico de simulação DML TEC TO

Gráfico de simulação DML TEC TO

Torre dupla DML TEC TO

S11 (dB) – Perda de reflexão/retorno

S11 (dB) – Perda de reflexão/retorno

S11: Melhor que -15dB @20GHz para velocidades de até 25 Gbps.

S21 (dB) – Perda de inserção

S21 (dB) – Perda de inserção

S21: Largura de banda 3dB melhor que 35 GHz.

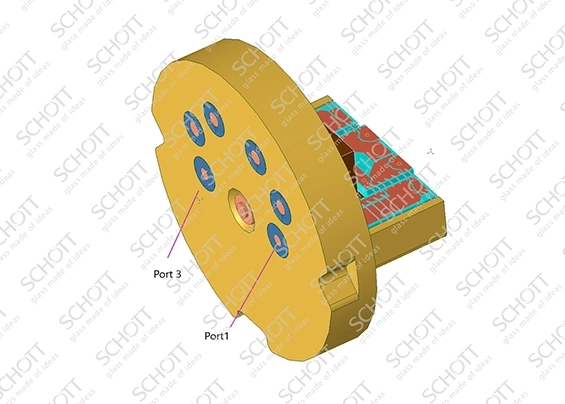

Gráfico de simulação Twin Tower - Porta 1 Porta 3

Gráfico de simulação Twin Tower - Porta 1 Porta 3

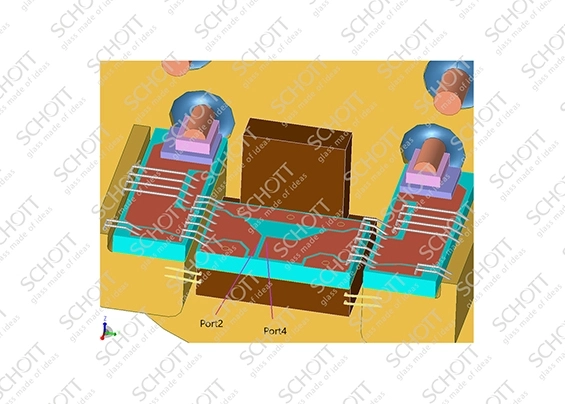

Gráfico de simulação Twin Tower - Porta 2 Porta 4

Gráfico de simulação Twin Tower - Porta 2 Porta 4
