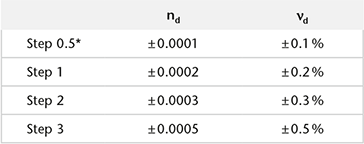

Tolerâncias para o índice de refração e número Abbe (de acordo com a ISO 12123)

* Apenas para os tipos de vidro selecionados

Formas de fornecimento

Nós dominamos toda a cadeia de valor e oferecemos vários formulários de fornecimento. Para especificações e tolerâncias, consulte o "Vidro óptico – Catálogo" na seção de download.

Vidro bruto

• Blocos: os blocos têm até cinco superfícies as-cast, não trabalhadas. Geralmente, pelo menos uma superfície foi trabalhada. As bordas são arredondadas. Os blocos são recozidos finamente e, portanto, adequados para trabalho a frio.
• Tiras: normalmente, as tiras têm superfícies sujas ou não trabalhadas e extremidades quebradas ou cortadas. As tiras são recozidas grossas ou recozidas finamente. Tiras recozidas grossas são adequadas somente para pressões de reaquecimento
• Hastes: a SCHOTT oferece a mais ampla linha de hastes com diferentes geometrias, formatos e materiais.

Cortes

• Placas: as placas são peças fabricadas em quadriláteros. Todos os seis lados são trabalhados; as bordas têm chanfros protetores.
• Placas redondas: as placas redondas são peças cilíndricas para as quais o diâmetro é maior que a espessura. As placas redondas são usinadas em todas as superfícies.
• Hastes trabalhadas: hastes trabalhadas são peças cilíndricas que são usinadas em todos os lados. O comprimento de uma haste é sempre maior do que seu diâmetro.
• Prismas cortados: prismas cortados são prismas produzidos por corte e podem ser esmerilhados em todos os lados. Prismas equilaterais e não-equilaterais podem ser produzidos em várias formas (aro, penta, prismas triplos...) usando diferentes tecnologias de fabricação.

Prensagens

• Brancos prensados: os brancos prensados são peças formadas a quente com principalmente seções transversais redondas, raios e chanfros definidos.
• Prismas prensados: os prismas prensados são peças moldadas a quente com formas prismáticas angulares. Outras dimensões são possíveis mediante solicitação

Também oferecemos componentes ópticos de alta precisão feitos de vidro óptico.

Propriedades ópticas:

• Índice de refração com tolerâncias
• Valor Abbe com tolerâncias
• Homogeneidade do índice de refração
• Transmissão interna
• Código de cores

Propriedades internas:

• Estrias
• Bolhas e inclusões
• Birrefringência de estresse

A menos que especificamente solicitado, o vidro óptico SCHOTT será entregue no índice de refração/número Abbe etapa 3/3 com um relatório de teste padrão. O índice de refração de todas as partes de um lote não se desviará mais do que ±1 x 10-4 (± 2 x 10-4 para prensagem) do relatório de teste.

Garantia de qualidade

A SCHOTT tem certificação ISO 9001 e 14001 e pode ser sua parceira de confiança. Nosso vidro óptico passa por uma rigorosa inspeção de qualidade antes da entrega. A produção de vidro óptico é continuamente monitorada em todos os estágios, além de uma inspeção final elaborada.

Os lotes de entrega são testados quanto à dispersão do índice de refração, birrefringência de tensão, estrias e bolhas, de acordo com a norma DIN ISO 10110. Um certificado de teste de acordo com a DIN EN 10204 documenta a qualidade da alimentação padrão. Mediante solicitação, também podemos fornecer certificados de teste com maior precisão. Para cortes altamente homogêneos, confirmamos a homogeneidade através da interferometria.

Especificações

A SCHOTT oferece vidros em cinco níveis de homogeneidade. Graças a um processo de fabricação cuidadosamente controlado, as peças de vidro na qualidade H4 apresentam uma variação máxima do índice de refração entre 2 x10 ^-6, enquanto o nível de qualidade H5 atinge um valor de 1 x10^-6. A variação máxima do índice de refração é expressa em valores de pico para vale de acordo com a ISO 12123.

Homogeneidade dos vidros ópticos

Os requisitos aumentados para a homogeneidade do índice de refração compreendem cinco classes, de acordo com as normas ISO 10110 e ISO 12123.

As classes de homogeneidade e sua variação máxima de índice de refração, bem como aplicabilidade, podem ser encontradas no "Catálogo de vidro óptico", disponível na seção de download. (1.4. Homogeneidade do índice de refração)

A SCHOTT oferece uma seleção de vidros óticos como peças de metal de corte recozido e fino em alta homogeneidade do estoque. Uma apresentação dos tipos de vidro, dimensões e níveis de homogeneidade disponíveis pode ser encontrada em nosso "Catálogo de vidro óptico", disponível na seção de download. (1.4.1 Vidro de alta homogeneidade disponível em estoque)

Formas de fornecimento

Oferecemos vidros i-Line de até 300 mm de diâmetro e espessuras de até 100 mm. São possíveis dimensões personalizadas mediante solicitação.

Os formatos personalizados incluem:

• CNC usinado
• Revestido
• Polido
• Submontado



Homogeneidade do índice de refração

A variação máxima do índice de refração depende da dimensão do vidro.

• Ø 150 mm  com uma variação máxima de 0,5 · 10-6
• Ø 200 mm  com uma variação máxima de 1,0 · 10-6 (H5)
• Ø 250 mm  com uma variação máxima de 2,0 · 10-6 (H4)

Também oferecemos componentes ópticos de alta precisão feitos de vidros i-Line.

Especificações

Homogeneidade, bolhas/inclusões e valores de dispersão podem ser encontrados no "Catálogo de vidro óptico", disponível na seção de download.

Garantia de qualidade

• O vidro i-Line está sujeito a um controle de 100% de homogeneidade, birrefringência de tensão, estrias, bolhas e inclusões.
• O índice de refração e a transmitância são controlados estatisticamente.

* Comprimento de onda para transmitância 0,7 e 0,05
** 10 mm de espessura, 400 nm de comprimento de onda

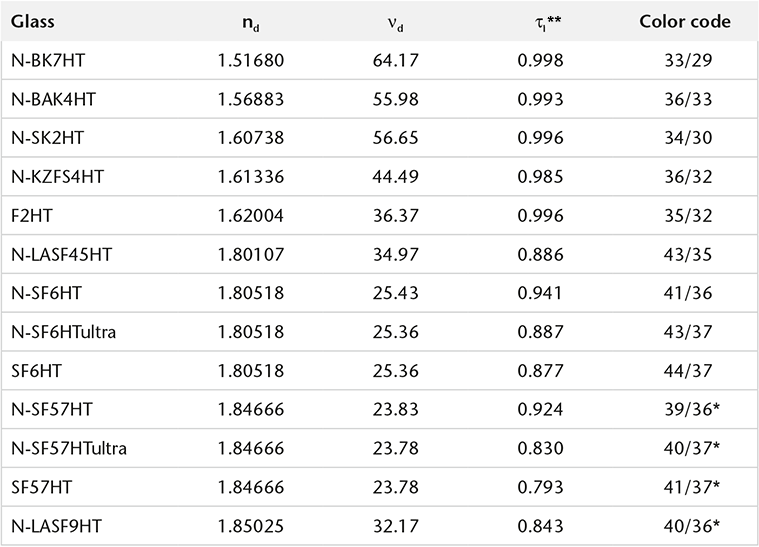

Visão geral da transmitância elevada ***

N-BAK4HT, n_d = 1,5883, v_d = 55,98

N-BK7HT, n_d = 1,51680, v_d = 64,17

N-KZFS4HT, n_d = 1,61336, v_d = 44,49

N-LASF9HT, n_d = 1,85025, v_d = 32,17

N-LASF45HT, n_d = 1,80107, v_d = 34,97

N-SF6HTultra, n_d = 1,80518, v_d = 32,36

N-SF57HTultra, n_d = 1,84666, v_d = 23,78

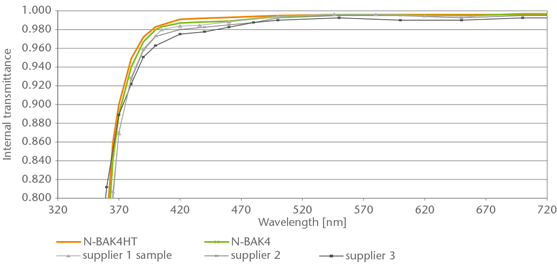

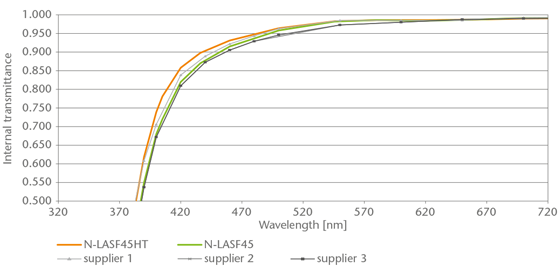

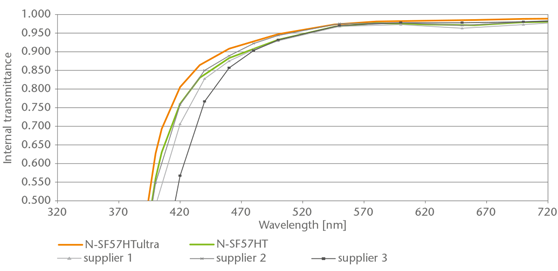

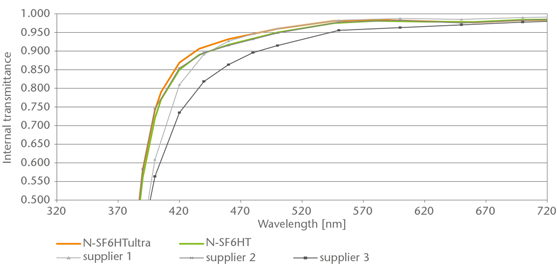

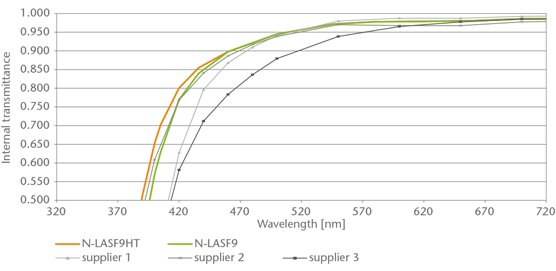

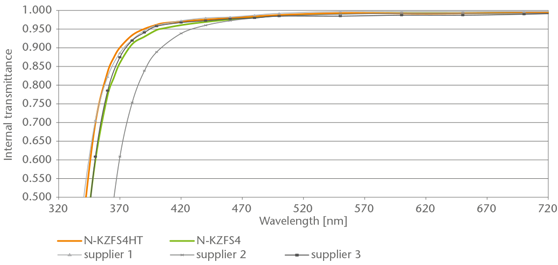

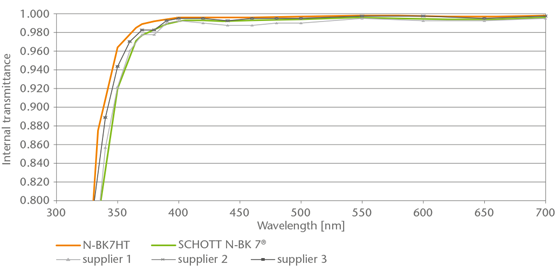

*** Enquanto as curvas de transmitância internas dos vidros ópticos padrão na ficha técnica compreendem valores médios para os tipos de vidro HT e HTultra, as curvas de transmitância interna de vidro são valores mínimos garantidos para transmitância interna no espectro visível. Os gráficos são válidos para amostras com 25 mm de espessura.

Formas de fornecimento

Os vidros HT e HTultra estão disponíveis em várias formas de fornecimento:

Componentes

• Prismas polidos com dimensões de 10 mm - 200 mm
• Lentes com dimensões de 10 mm a 90 mm

Prensagens

• De 5 mm a 320 mm de diâmetro e espessura do centro de 2 a 100 mm

Vidro bruto

• Tiras com dimensões ≤ 50 mm
• Blocos com dimensões 190 mm x 180 mm x 140 mm

Outras formas de fornecimento e dimensões são possíveis mediante solicitação (dependendo do tipo de vidro).

Também oferecemos componentes ópticos de alta precisão feitos de vidro óptico.

Os vidros de baixa Tg têm uma temperatura de transformação do vidro adequada para moldagem de precisão e uma composição de vidro especial para diminuir a tendência para devitrificação e para reduzir a reação com materiais de molde dentro da faixa de temperatura de moldagem.

Durante a moldagem de vidro de precisão, uma pré-forma polida ou polida a fogo tem a forma de uma geometria final, preservando sua qualidade de superfície. A faixa de temperatura típica para o processo de moldagem está entre 500 e 700°C, permitindo a extensão da vida útil do material do molde e uma significativa redução de tempo do processo de prensa.

Materiais

Para obter especificações e tolerâncias, consulte nossa "Ficha técnica de materiais ópticos para moldagem de precisão" na seção de download.

Formas de fornecimento

Vidros de baixa Tg para moldagem de precisão estão disponíveis em várias formas de fornecimento:

Hastes de vidro óptico

• Vários formatos com < 1 mm - 7,5 mm de diâmetro e comprimento de até 1.000 mm
• Várias qualidades de superfície com > 7,5 mm - 12,5 mm de diâmetro e comprimento de até 140 mm



Lentes esféricas

• Diferentes formatos com 0,8 mm - 320 mm de diâmetro

Outras formas de fornecimento e dimensões são possíveis mediante solicitação.

Para uso em ambientes com radiação de alta ionização

A SCHOTT Advanced Optics oferece uma variedade de tipos de vidros resistentes à radiação com diferentes propriedades de dispersão:

• BK7G18
• LF5G19
• LF5G15
• K5G20
• LAK9G15
• F2G12
• SF6G05

Esses tipos de vidro são adequados para uso em ambientes com alta radioatividade. A resistência à radiação difere de acordo com cada tipo de vidro, enquanto que pode ser extremamente alta para alguns tipos, como o BK7G18 e o LF5G19.

Observe que todos os vidros resistentes à radiação, exceto o LAK9G15, estão normalmente disponíveis com a qualidade de bolha padrão, de acordo com o catálogo de vidros ópticos. A seção transversal total permitida de bolhas no LAK9G15 é de 0,1 mm² por 100 ccm para bolhas maiores do que 0,03 mm de diâmetro. Uma grande quantidade de inclusões < 0,03 mm de diâmetro é típica para esse tipo de vidro e não pode ser evitada por meios de produção.

Formas de fornecimento

Os vidros resistentes à radiação estão disponíveis em várias formas de fornecimento:

• Cortes
• Prensagens
• Hastes

São possíveis dimensões personalizadas mediante solicitação.

Também oferecemos componentes ópticos de alta precisão feitos de vidros resistentes à radiação

Garantia de qualidade

• Certificados de teste para índice de refração e dispersão e dados de transmitância detalhados mediante solicitação.
• Microscópios de medição precisos e configurações de medição de tensão de acordo com o método "de Senarmont" para o exame de qualidade interna e birrefringência de tensão.
• Interferômetro com abertura de até 24 polegadas de diâmetro para inspeção de homogeneidade óptica.

O vidro óptico da SCHOTT é reconhecido por sua qualidade excepcional, alta homogeneidade, excelentes propriedades de transmissão, tolerâncias rigorosas e desempenho confiável. Com mais de um século de experiência em vidro, a SCHOTT apoia seus clientes com seleção de materiais, engenharia de aplicações, qualidade consistente dos produtos e disponibilidade de materiais a longo prazo para garantir suporte aos produtos durante todo o seu ciclo de vida.

O vidro óptico SCHOTT é utilizado em uma ampla variedade de aplicações, incluindo sistemas de imagem, câmeras, tecnologia médica, metrologia, óptica industrial, sistemas a laser, fabricação de semicondutores, sistemas de projeção e instrumentos astronômicos. Cada tipo de vidro é otimizado para requisitos ópticos e ambientais específicos.

O vidro óptico SCHOTT está disponível como vidro bruto, blocos cortados, blocos moldados, peças prensadas e componentes ópticos acabados. Dependendo dos requisitos do seu projeto, também podemos oferecer suporte a soluções personalizadas e especificações específicas para a aplicação.

O vidro óptico ideal depende dos requisitos da sua aplicação, incluindo índice de refração, dispersão, transmissão, homogeneidade, propriedades térmicas e processo de fabricação. O Diagrama de Abbe Interativo da SCHOTT auxilia na comparação de tipos de vidro e na identificação do material mais adequado para o seu projeto óptico. Para referência adicional, você pode acessar o catálogo de bolso de vidros ópticos e as Informações Técnicas (TIE) na seção de downloads abaixo.

A SCHOTT oferece um portfólio com mais de 120 tipos de vidros ópticos para uma ampla variedade de aplicações industriais, científicas e comerciais. O portfólio inclui vidros HT e HTUltra para alta transmissão, vidros i-Line para aplicações em UV, vidros de alta homogeneidade, vidros de baixo Tg para moldagem de precisão e vidros resistentes à radiação.

A Lista Positiva da SCHOTT identifica os tipos de vidro óptico recomendados para novos projetos ópticos e programas de produção de longa duração. Esta lista inclui materiais selecionados que se destacam por sua adequação a desenvolvimentos voltados para o futuro, com base em critérios como relevância de mercado, adequação à aplicação e disponibilidade a longo prazo. Ao optar por tipos de vidro da Lista Positiva, os clientes contribuem para a estabilidade da cadeia de suprimentos, facilitam o fornecimento futuro e minimizam o risco de alterações de material ao longo do ciclo de vida do produto. A Lista Positiva está disponível na seção de downloads abaixo.
