Materiais e componentes a laser

Os materiais e componentes de laser da SCHOTT são adequados para lasers de diodo, de estado sólido e de gás, abrangendo uma infinidade de comprimentos de onda e comprimentos de pulso. Em todos os casos, eles refletem a reputação da SCHOTT de fornecer componentes da mais alta qualidade com uma gama de propriedades que se adaptam aos seus requisitos de laser.

Ampla variedade de propriedades para uma ampla variedade de lasers

Seção transversal de alta emissão

Nossos produtos LG-940, LG-950 e LG-960 são vidros de fosfato dopados em érbio-itérbio com dn/dT muito baixo, boas propriedades térmicas e seções transversais de emissão muito alta, o que os torna adequados para a localização da faixa de laser e lasers médicos.

Alta homogeneidade

A SCHOTT pode produzir placas em zigue-zague e hastes de laser de grande diâmetro com qualidade e homogeneidade óticas excepcionais, aumentando sua adequação para o processamento de materiais dos sistemas a laser.

Excelentes propriedades termomecânicas

O APG-760 é um vidro laser altamente avançado que oferece propriedades termomecânicas aprimoradas, tornando-o ideal para sistemas a laser com altas taxas de repetição.

Soluções personalizadas

A SCHOTT é capaz de personalizar produtos com revestimentos altamente refletivos ou antirreflexo com alta LIDT para atender perfeitamente às suas necessidades.

Vidro para laser ativo

A SCHOTT oferece vidro para laser ativo com composições de base de fosfato e silicato.

O vidro laser à base de silicato

LG-680 é o clássico vidro a laser que apresenta uma alta seção transversal, alta transmissão ultravioleta e alta resistência à solarização. Esse vidro é comumente empregado em sistemas a laser de estado sólido de alta taxa de repetição.

Vidro a laser baseado em fosfato para aplicações de alta energia

LG-750,LG-760,LG-770 foi desenvolvido para atender às necessidades da comunidade de laser de estado sólido de alta energia. Todos os três vidros exibem uma alta seção transversal do laser, um baixo índice de refração não linear e características térmicas. Todos estão disponíveis em uma forma livre de todas as partículas metálicas de platina ou outras inclusões que possam exibir danos ao laser.

O vidro a laser baseado em fosfato para aplicações de alta potência e pulso ultracurto

APG-1 é um vidro afosfato com propriedades mecânicas térmicas aprimoradas desejáveis em aplicações de alta média de potência. A ampla largura de banda de emissão desses materiais tem sido utilizada em sistemas de laser de regime de fentosegundos. A seção transversal de baixo ganho e a longa duração da emissão de baixa concentração tornaram esse vidro de interesse em aplicações limitadas pela emissão estimulada amplificada e/ou destinada à excitação por lasers de diodo.

Vidro a laser de fosfato para aplicações de alta potência a 1,00 μm

O APG-760 é a próxima geração de nossos avançados vidros a laser com propriedades termomecânicas aumentadas. Recomenda-se o uso como material ativo em sistemas de laser com altas taxas de repetição.

O vidro a laser fosfato "seguro para os olhos" para emissão de 1,5 μm

LG-940, LG-950, LG-960 é um vidro de fosfato dopado por Er e Yb para uso em sistemas de lâmpada de flash ou laser bombeado por diodo. Ele tem um dn/dT muito baixo, boas propriedades térmicas e uma seção transversal de emissão muito alta. As aplicações típicas são localização de alcance de laser e lasers médicos.

O vidro de laser de banda larga

BLG-80 é um vidro de laser de fosfato dopado com Neodímio e Itérbio com espectro de emissão bastante amplo utilizável em sistemas de laser com compressão de pulso. Também oferece possibilidades para ajustar o comprimento de onda de emissão de laser dentro do amplo espectro de emissão.



LG-680 LG-750 LG-760 LG-770 APG-1 APG-760 BLG-80 LG-940 LG-950 LG-960
Comprimento de onda do pico de emissão (nm) 1.060 1.054 1.054 1.053 1.054 1.54 1.055 1.533 1.533 1.534,3
Largura da emissão (nm) 36 26 24 25 28 29,2 40,6 40 53 42,9
[μs]RadVida útil radiativa τ 361 347 323 350 361 376 327 9.400 8.600 11,0
]2Seção transversal de emissão σem [10 -20 cm 2,5 3,7 4,5 3,9 3,4 3,2 N/A 0,7 0,7 6,7

no PicoÍndice de refração n 1,560 1,516 1,508 1,500 1,526 1,5328 1,5491 1,522 1,515 1,544
Índice de refração não linear n2 4,3 3,0 2,9 2,9 3,1 3,01 3,68 3,5 3,4 3,6
/K]–6dn/dTrel. (1060 nm 20° – 40°C) [10 2,9 -5,1 -6,8 -4,7 1,2 1,9 -3,8 -3,6 - -

Densidade ρ [g/cm3] 2,54 2,83 2,60 2,59 2,63 2,70 2,93 3,04 2,92 3,14
Condutividade térmica λ25°C [W/(m ・ K)] 1,19 0,49 0,57 0,57 0,78 0,76 0,53 0,51 0,63 0,65
Expansão térmica α(+20/+300°C) [10–6/K] 10,18 13,01 15,04 13,36 9,96 8,9 13,1 11,96 12,90 10,0

Aplicação de alta energia
Alta potência/Pulso ultracurto
Seguro para os olhos
Aplicações médicas/cosméticas
Processamento de material
Localizadores de alcance
LIDAR
Analytics

Vidro de filtro de cavidade a laser S7000, S7005 e S7010N

A SCHOTT produz três tipos de vidro de filtro de cavidade a laser: S7000, S7005 e S7010N.

O S7000 é um vidro transparente dopado com cério utilizável como material de cavidade a laser. Também está disponível para servir como material cortado.

O S7005 é um material de cavidade a laser com 5% de dopagem de óxido de sódio (Sm2O3) e é tipicamente usado para paredes de tubo mais espessas que 6 mm.

O S7010N é um material de cavidade a laser com 10% de dopagem de óxido de sódio. Este vidro é recomendado para a maioria das aplicações.

A SCHOTT oferece uma linha completa desses filtros de silicato comerciais e pode produzir uma gama completa de níveis de dopagem para aplicações específicas.



Para obter as especificações, consulte a nossa "Ficha técnica de tubos de fluxo de cavidade a laser e vidros de filtro" na seção de download.

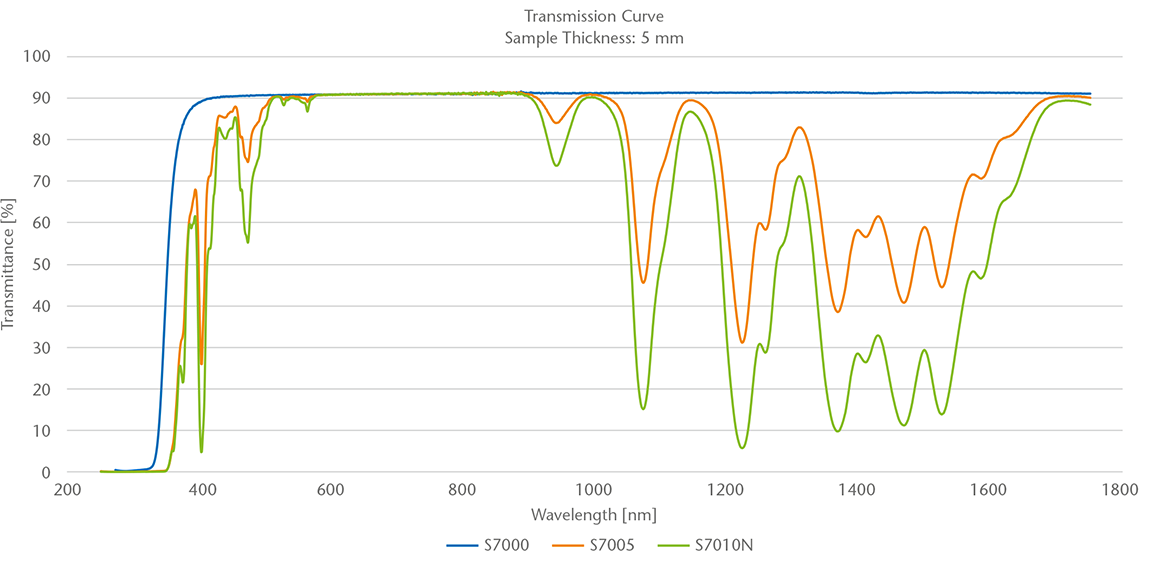

Filtro de vidro da cavidade a laser

* Este gráfico também está disponível na nossa "Ficha técnica de tubos de fluxo de cavidade a laser e vidros de filtro" na seção de download.



Propriedades mecânicas

Os vidros para laser ativo estão disponíveis como componentes totalmente acabados, como hastes, placas e discos, fabricados de acordo com as especificações do cliente.

Para obter especificações e valores típicos de nossos componentes a laser, consulte a "Ficha técnica de tubos de fluxo de cavidade a laser e vidros de filtro" e os "Componentes de vidro a laser ultraprecisos e de longa duração" na seção de download.

Vidro para revestimento de bordas

O vidro para revestimento de bordas é usado para materiais de laser ativos para absorver a luz de emissões espontâneas e amplificadas. Esses efeitos estão reduzindo a eficiência do laser e podem danificar os materiais ativos.

Para obter as especificações, consulte a nossa "Ficha técnica de vidro para revestimento de bordas" na seção de download.


Fornecemos componentes a laser totalmente acabados fabricados com nosso vidro de filtro a laser de alta qualidade. Realizamos projetos completamente personalizados para atender perfeitamente aos requisitos da sua aplicação.

Qualidade

Fundição por contrato

A SCHOTT reconhece que as necessidades dos clientes a laser não se limitam apenas aos vidros disponíveis. Por esse motivo, a SCHOTT mantém um programa de teste personalizado de fundição sob medida, mediante contrato. Ao fazer isso, a SCHOTT pode fornecer amostras de vidro adequadas para a caracterização de propriedades ópticas, físicas e a laser, bem como para a fabricação de pequenos itens de ótica e dispositivos, permitindo que você aproveite os nossos vastos conhecimentos em vidro. Se solicitado, a SCHOTT também produzirá a sua composição de vidro.



Garantia de qualidade

O controle de qualidade é baseado no controle de processo estatístico, bem como na inspeção final rigorosa do componente acabado. As propriedades do vidro são medidas para cada fundição, enquanto nossos instrumentos de medição incluem uma ampla gama de interferômetros e interferômetros de microscópio, espectrofotômetros, autocolimadores, sistemas de teste de propriedade física, sistemas de visão e uma bancada de teste a laser.

Quer saber mais? Vamos conversar

Caso precise de mais informações, amostras, um orçamento ou conselhos para um projeto, teremos o maior prazer em falar com você.
