Vidros e materiais infravermelhos

Os vidros e materiais infravermelhos da SCHOTT são elementos-chave de alguns dos equipamentos ópticos de alta tecnologia e mais sensíveis do mundo, e são robustos o suficiente para manter suas impressionantes qualidades técnicas, independentemente do que os espera.

Principais qualidades dos vidros e materiais infravermelhos

Baixa atermalização

O vidro calcogeneto infravermelho apresenta excelentes capacidades de transmissão, com mudanças térmicas consistentemente baixas no índice de refração e dispersão, o que simplifica os sistemas de lentes antirreflexo.

Visão clara em sistemas de imagens e IV

A SCHOTT combina o conhecimento de processos de polimento de alta qualidade com a exclusiva tecnologia de revestimento para proporcionar superfícies resistentes a arranhões e bandas múltiplas, capazes de suportar todos os testes ambientais comuns.

Fabricação flexível

A SCHOTT pode adaptar sua produção de vidro calcogeneto infravermelho a qualquer necessidade do cliente. A ampla variedade de vidros pode ser fabricada por esmerilhamento e polimento convencionais, torneamento ou moldagem com diamante de ponto único para fornecer volumes grandes e pequenos.

Resistência protetora

Resistente a arranhões e choques, a SCHOTT Sapphire é reconhecida por sua extrema dureza e impressionante resistência mecânica, portanto, combinada com um revestimento antirreflexo extremamente duro, é um material essencial para a proteção de equipamentos óticos sensíveis.

Vidro calcogeneto infravermelho

Vidro calcogeneto infravermelho SCHOTT

Formas de fornecimento

Oferecemos vidros de calcogeneto infravermelhos de até 95 mm de diâmetro e espessuras de até 150 mm. As formas típicas de fornecimento dependerão dos requisitos do cliente.

Nossas chapas de metal polido para peças de amostra são oferecidas com até 95 mm de diâmetro e espessuras de até 30 mm.



Propriedades do material IRG 22 - IRG 27

Vidros calcogenetos infravermelhos
Propriedades do material IRG 22 IRG 24 IRG 25 IRG 26 IRG 27
Composição: Ge33As12Se55 Ge10As40Se50 Ge28Sb12Se60 As40Se60 As2S3
Densidade 4,41 g/cm3 4,47 g/cm3 4,66 g/cm3 4,63 g/cm3 3,20 g/cm3
Expansão térmica
(20 – 100 °C)
12,5 · 10–6/K 20,0 · 10–6/K 14,0 · 10–6/K 21,4 · 10–6/K 22,5 · 10–6/K
Temperatura
de transição
368 °C 225 °C 285 °C 185 °C 197 °C

Alteração térmica

dn/dT*
94,8 · 10–6/K
(1 μm)
46,0 · 10–6/K
(1 μm)
79,2 · 10–6/K
(1 μm)
76,2 · 10–6/K
(1 μm)
15,6 · 10–6/K
(1 μm)
67,7 · 10–6/K
(5 μm)
21,15 · 10–6/K
(5 μm)
62,0 · 10–6/K
(5 μm)
33,4 · 10–6/K
(5 μm)
-3,2 · 10–6/K
(5 μm)
67,1 · 10–6/K
(10 μm)
20,3 · 10–6/K
(10 μm)
61,1 · 10–6/K
(10 μm)
32,2 · 10–6/K
(10.6 μm)
-3,7 · 10–6/K
(10.6 μm)
Índice
de refração
2,5971 (1 μm) 2,7249 (1 μm) 2,7284 (1 μm) 2,9316 (1 μm) 2,4841 (1 μm)
2,5104 (5 μm) 2,6192 (5 μm) 2,6183 (5 μm) 2,7909 (5 μm) 2,4129 (5 μm)
2,4968 (10 μm) 2,6090 (10 μm) 2.6030 (10 μm) 2,7781 (10 μm) 2,3842 (10 μm)



Transmissão do vidro infravermelho IRG 22 – IRG 27 (10 mm de espessura)

Calcogeneto infravermelho02



Transmissão de infravermelho

Calcogeneto infravermelho03





Sapphire

Sapphire

Propriedades do material

  • Extrema dureza e alta resistência mecânica
  • Excelente condutividade térmica e resistência ao calor
  • Alta transmitância (UV para IV)
  • Baixo dn/dT
  • Alta resistência elétrica (1.014 Ohm-cm)
  • Alta constante dielétrica (9,39 de 1,0 MHz a 8,5 GHz)



Especificações

Depende da geometria
Atributo Qualidade comercial Qualidade de precisão Qualidade com ultraprecisão
Tamanho (redondo e quadrado) Ø de 10 a 300 mm
 de 10 a 210 mm
Tolerância de tamanho1 ± 0,2 mm ± 0,10 mm ± 0,05 mm
Espessura1 De 1 a 40 mm
Tolerância de espessura1 ± 0,2 mm ± 0,10 mm ± 0,05 mm
Paralelismo1 < 5 minutos de arco < 1 minuto de arco < 30 segundos de arco
Precisão da superfície (PV)1 5 λ (546 nm) λ/2 (546 nm) λ/10 (546 nm)
Qualidade da superfície (arranhões e riscos) De acordo com MIL 80 - 50 De acordo com MIL 40 - 20 De acordo com MIL 20 - 10
Aspereza da superfície (Rq) < 10 nm < 3 nm < 1 nm
Revestimento antirreflexo Design personalizado
Quantidade do pedido Dependente das especificações do cliente. Fale conosco.
Tempo de entrega (semanas) 6 a 10 semanas, se as matérias-primas estiverem disponíveis.



1 psi = 6,9 kPa
Propriedades mecânicas2
Resistência à tensão 40.000 – 60.000 psi (critério de projeto) 0,27 – 0,41 GPa
Resistência à flexão 70.000 – 130.000 psi (critério de projeto) 0,48 – 0,89 GPa
Módulo de Young, E (25 °C)
(módulo de elasticidade)
50 x 106psi 345 GPa
Módulo de compressão, K 55 x 106psi 379 GPa
Módulo de flexão
(módulo de ruptura)
52 x 106psi 358 GPa
Módulo de cisalhamento, G
(módulo de rigidez)
21,5 x 106psi 148 GPa
Módulo de compressibilidade, k (módulo volumétrico
de elasticidade) Coeficiente de Poisson
35 x 106psi
0,29
241 GPa





Formas de fornecimento Espessura Dimensões
Processamento personalizado
  • polimento
  • revestimentos (por exemplo, revestimentos antirreflexo)
de 1 mm a 40 mm Ø de 10 a 300 mm
 de 10 a 210 mm
Superfície plana Superfície
esférica
Vários formatos, de redondo a quadrado

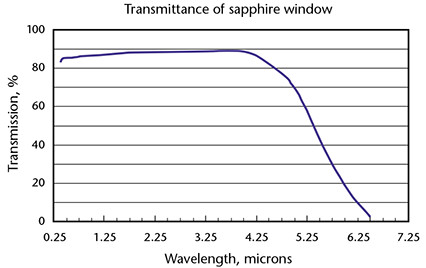

Curva de transmissão

Curva de transmissão02
