AF 32® eco

O AF 32® eco oferece soluções nas áreas de bens eletrônicos de consumo, óptica, semicondutores, MEMS, RF e microdisplays. Com o mesmo coeficiente de expansão térmica de um wafer de silício, o AF 32® eco é um produto altamente personalizável e seguro para uma enorme variedade de aplicações de encapsulamentos.
Diagram of the components of an infrared camera in a smartphone

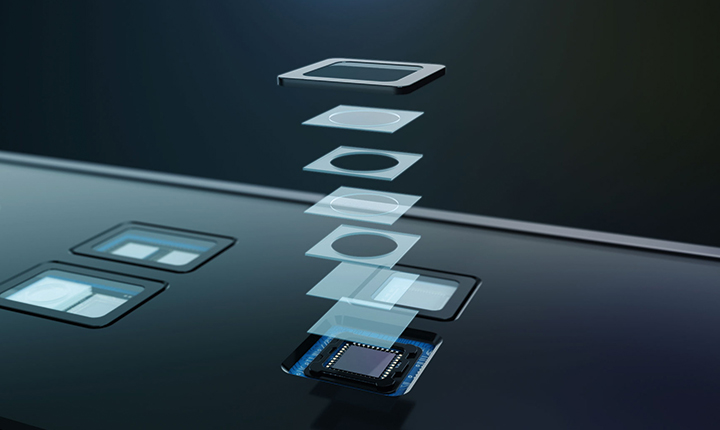

Diagram of the components of a Time of Flight (ToF) sensor in a smartphone

Geração de imagens e detecção em 3D

O AF 32® eco da SCHOTT é ideal como substrato de filtros infravermelhos de faixa estreita para geração de imagens e detecção em 3D. Além disso, é um componente essencial dos sensores de luz estruturada e tempo de voo (ToF), imagens estereoscópicas e LiDAR, e facilita o trabalho de reconhecimento facial, detecção de distância e escaneamento. Os recursos de autofoco de câmeras e de assistência por vídeo, modelagem em 3D e realidade aumentada e virtual são outras áreas relevantes de aplicação.

saiba mais

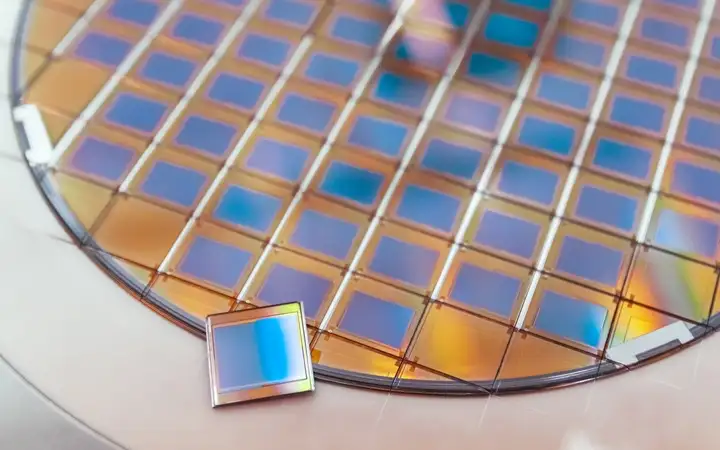

Silicon wafer with microchips with one separate microchip

Sistemas de imagens de câmeras

O AF 32® eco é extremamente eficaz como solução de encapsulamento de wafers e desempenha um papel significativo na área de imagens de câmeras. Com o mesmo CTE de um wafer de silício, o AF 32® eco é a escolha ideal para coberturas dessas placas. As opções extremamente flexíveis de tamanho, forma e espessura da SCHOTT, juntamente com as propriedades de transmitância homogênea e elevada, fazem do AF 32® eco a escolha personalizável e segura.

saiba mais

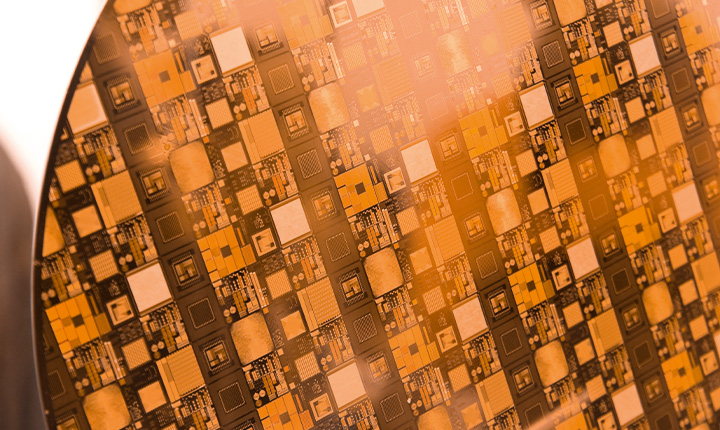

Orange glass semiconductor carrier

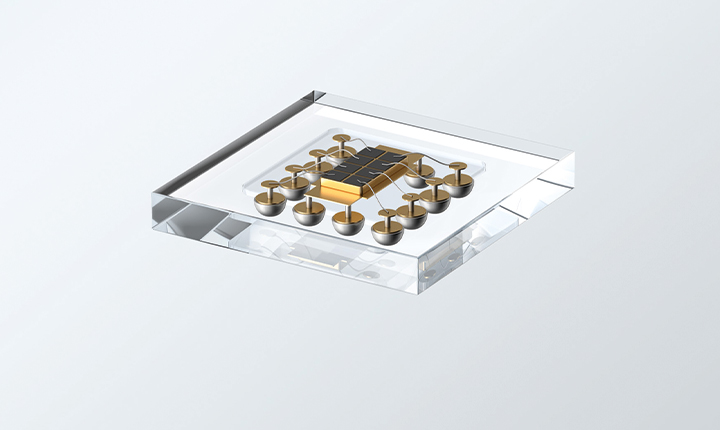

MEMs component with glass packaging

Semicondutores e MEMS

Compatível com componentes de silício, o AF 32® eco apresenta desempenho eficaz em sistemas semicondutores. O afinamento do silício é um processo que vem ganhando relevância na fabricação de componentes semicondutores, e o AF 32® eco pode ser usado como uma solução de ligação temporária com o silício. Os mesmos atributos permitem que ele atue como uma cobertura de vidro fina como um wafer de alta qualidade ou substrato para aplicações MEMS.

Man looking at a smartphone playing a podcast

RF e HF

O AF 32® eco tem um papel fundamental em aplicações com dispositivos de radiofrequência (RF) e de alta frequência (HF), que abrangem do mercado de smartphones ao setor automotivo e de vestíveis. Com baixo nível de perda dielétrica, o AF 32® eco pode ser usado como substrato em filtros SAW e converter sinais elétricos em ondas acústicas e vice-versa. Eles terão um papel essencial no mercado promissor de comunicações 5G.

Man wearing and touching a pair of augmented reality glasses

Microdisplays

Os microdisplays LCoS, microOLED e microLED possuem componentes de vidro de alta qualidade, como o AF 32® eco, para alcançar melhor desempenho. A capacidade do AF 32® eco de aumentar a qualidade da transmissão óptica também o torna ideal para projetores, dispositivos Near-To-Eye (NTE), monitores de alerta (HUD) e para o rosto e visores eletrônicos, além de sistemas de realidade aumentada e virtual.
