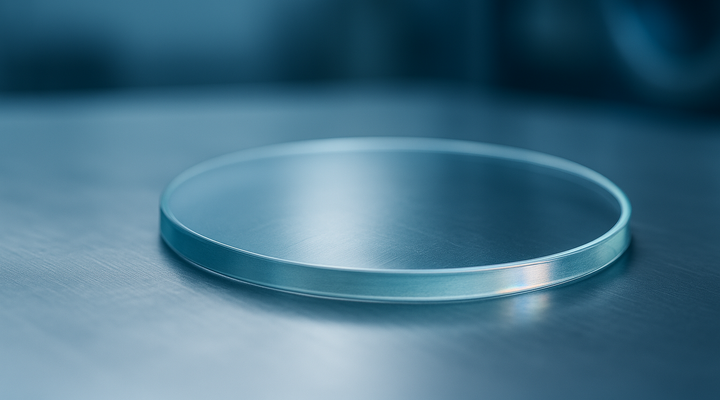

Circular disc of SCHOTT B 270® glass

SCHOTT B 270® Amostras de testemunhas de revestimento

O substrato de referência para amostras testemunhas de revestimento óptico – confiável mundialmente em fotônica, geração de imagens e fabricação avançada.

O papel do revestimento de amostras testemunha

O que são amostras de testemunhas de revestimento?

As amostras testemunhais de revestimento — também chamadas de "vidro testemunha" ou "peças de teste" pelos profissionais de revestimento — são substratos de vidro fabricados com precisão usados para simular resultados de revestimento em si mesmos, em vez de em componentes de produção reais. Eles servem como superfícies de teste confiáveis para avaliar, calibrar e validar o desempenho do revestimento. Além disso, as amostras testemunhas são frequentemente retidas como registros de uma execução de revestimento específica ou usadas como padrões de referência para demonstrar ou medir a qualidade do revestimento ao longo do tempo.

"Uma amostra testemunha de revestimento é uma unidade de teste usada para testar revestimentos, para que você possa verificar, calibrar e confirmar a qualidade do revestimento antes de aplicá-lo em suas unidades de produção."

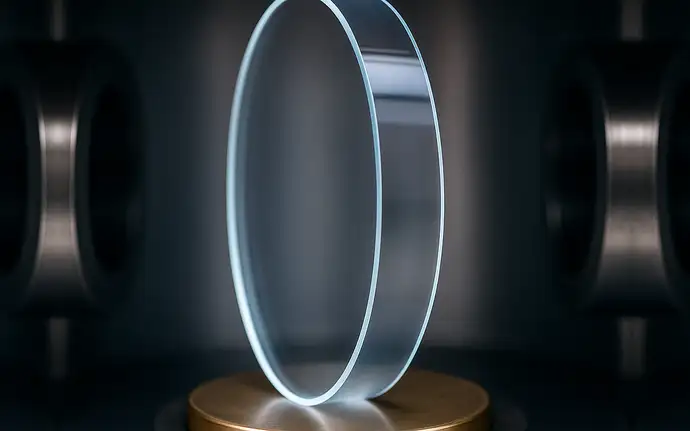

Circular disc of SCHOTT B 270® glass standing vertically

Por que usar amostras de testemunhas?

As amostras testemunha oferecem uma maneira prática e sem riscos de validar os processos de revestimento antes de aplicá-los a componentes valiosos ou sensíveis.

  • Garantia de qualidade: Confirme os parâmetros antes de entrar em produção com componentes reais.
  • Monitoramento de processo: Execute verificações intermediárias para monitorar a espessura da camada, uniformidade, transmissão etc.
  • Teste e calibração: ajuste os parâmetros para configurar seu equipamento de revestimento, seja durante a configuração inicial ou após o serviço e a manutenção.

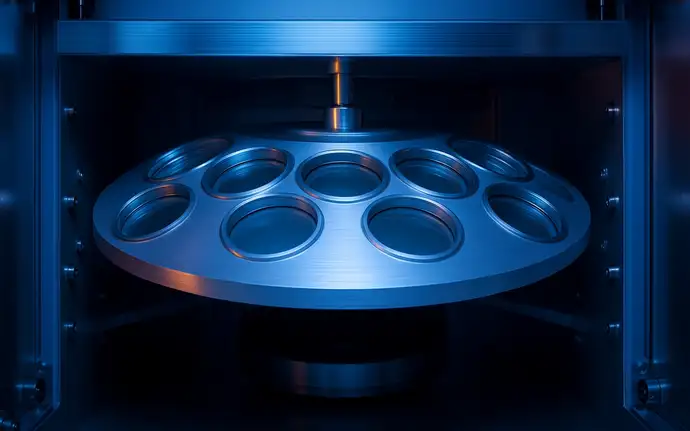

Discs of glass placed on convex surface for coating

SCHOTT B 270® – O padrão óptico

Por que escolher o B 270® para aplicação de amostras testemunhas?

SCHOTT B 270® é um vidro crown superbranco de alta pureza desenvolvido especificamente para aplicações ópticas exigentes. O B 270® é o substrato ideal para o revestimento de amostras testemunha devido à sua excepcional pureza e clareza óptica. Sua contaminação por estanho de forma livre de superfície polida a fogo o torna um substrato ideal para o revestimento de amostras testemunhas, enquanto sua ampla transmissão espectral (390–2170 nm) permite uma avaliação abrangente do desempenho em bandas UV, VIS e NIR . Essas propriedades fazem do B 270® um padrão confiável e repetível para validar a qualidade do revestimento em diversos métodos de revestimento.

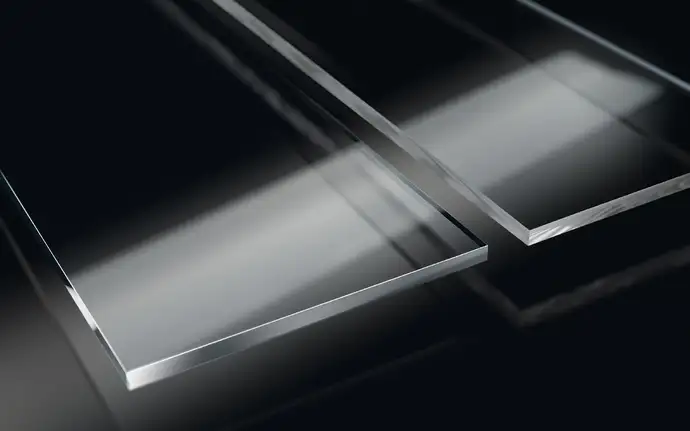

Two rectangular samples of clear SCHOTT B 270® glass
Marc Schneider, Chefe do grupo de produtos Aplicações Especiais
A combinação de alta transparência e estabilidade significa que um revestimento depositado no B 270® refletirá com precisão o desempenho desse revestimento nas unidades de produção.

Compatibilidade com uma ampla variedade de revestimentos

Compatibilidade com uma ampla variedade de revestimentos

SCHOTT B 270® permite uma amostra testemunha estável e de alta pureza para praticamente todos os revestimentos ópticos modernos. Suas excelentes propriedades de transmissão e homogeneidade de material o tornam um substrato ideal para revestimentos funcionais e decorativos em todo o espectro UV, visível e NIR .

Não importa se você está aplicando filtros de precisão, camadas refletivas ou revestimentos protetores, o B 270® garante um desempenho óptico consistente, permitindo processos de revestimento confiáveis e repetíveis em lotes e aplicações.

As amostras B 270® Witness são adequadas para uma ampla variedade de revestimentos, incluindo:

  • Filtros UV, visíveis e NIR (incluindo filtros passa-curto, passa-longo, passa-banda, entalhe, divisores de feixe)
  • Espelhos (como alumínio, prata, dielétrico)
  • Revestimentos antirreflexo (AR) e de alta refletividade (HR)
  • Revestimentos condutores (ITO, AZO, FTO, etc.)
  • Camadas protetoras (revestimentos duros, hidrofóbicos, oleofóbicos)

Além dos tipos de revestimento, o B 270® também atende às demandas específicas de várias técnicas de deposição - cada uma das quais impõe requisitos exclusivos ao substrato.

Compare seus parâmetros de teste de revestimento com o SCHOTT B 270®

Para avaliar o desempenho do revestimento e garantir que ele atenda aos requisitos específicos da aplicação, vários parâmetros de teste importantes são usados — cada um com suporte nas propriedades confiáveis do SCHOTT B 270®.

  • Desempenho óptico: O B 270® oferece alta transmissão (até 92% a 2 mm) e uma ampla faixa espectral estável de 390 a 2170 nm. Seu índice de refração consistente (1,52) e homogeneidade garantem que quaisquer variações espectrais observadas durante o teste sejam devidas ao revestimento, e não ao substrato, tornando-o ideal para aplicações UV, VIS e NIR .
  • Espessura do revestimento e uniformidade: Sua superfície lisa e uniforme suporta medições precisas usando elipsometria ou perfilometria. Qualquer não uniformidade detectada pode ser atribuída com confiança ao processo de revestimento.
  • Adesão: A superfície polida a fogo (≤ rugosidade de 1 nm) é isenta de contaminantes como o estanho, promovendo forte adesão do filme. Um teste de adesão aprovado no B 270® reflete de forma confiável a robustez do revestimento.
  • Resistência à abrasão: A superfície limpa e sem defeitos do B 270® garante que o desgaste observado durante o teste se deva ao próprio revestimento. Sua acessibilidade o torna ideal para testes de abrasão de uso único em ambientes de alto rendimento.
  • Exposição ambiental e UV: Com comportamento não solarizante, o B 270® suporta ciclos de temperatura, exposição UV e irradiação a laser, tornando-o adequado para revestimentos usados em ambientes agressivos ou de longo prazo.
  • Resistência química: B 270® resiste a ácidos, álcalis e agentes de limpeza comuns. Se uma amostra revestida permanecer intocada após uma limpeza agressiva, isso confirma a durabilidade do revestimento e do substrato em condições reais.

Com seu desempenho comprovado em todos os principais parâmetros de teste, o SCHOTT B 270® se destaca como o padrão confiável para amostras de testemunhas de revestimento, oferecendo a consistência, a clareza e a confiabilidade necessárias para validar revestimentos com confiança.


Detalhes técnicos

O vidro SCHOTT B 270® oferece excelente transmissão luminosa (até 92% com espessura de 2 mm), tornando-o um material ideal para vidro de proteção em sistemas de visão noturna. Sua excelente transmissão com uma faixa espectral ampla e estável de 390 a 1800 nm sem quedas garante que a luz passe com perda mínima, permitindo imagens brilhantes e de alto contraste.



Graph showing the spectral transmittance of SCHOTT B 270®

Valores de colorimetria confiáveis fornecidos pelo SCHOTT para B 270® suportam calibração e validação precisas de revestimento. Graças à consistência inerente do material do B 270®, os profissionais de revestimento podem confiar em seus dados de colorimetria para ajustar a cor, a transmissão e a refletância com confiança. Esses valores permitem um design de revestimento preciso, ajudam a manter os padrões de desempenho visual e óptico e garantem que os revestimentos atendam consistentemente aos requisitos do cliente ao longo do tempo.



Valores de colorimetria
Coordenadas de cromaticidade ** a d = 2,0 mm D65 x 0.313
y 0.329
Um x 0.448
y 0.408
Índice geral de reprodução de cores Ra a d = 2,0 mm 100

** As coordenadas de cromaticidade (locus de cor) são referidas ao Iluminador Padrão nomeado de acordo com CIE (2°-Observer)


Propriedade B 270® Vantagem
Homogeneidade As propriedades altamente consistentes do material em todos os lotes garantem uma avaliação confiável e repetível do revestimento
Transmissão óptica 92% com 2 mm; Transmissão máxima estável de > 90% em um amplo espectro de 390–2170 nm sem qualquer queda perceptível
Acabamento de superfície Polido a fogo ≤ rugosidade de 1 nm; Polimento tátil mínimo para planos ópticos
Processamento mecânico Vidro mais macio, permitindo o processamento rápido das bordas ou polimento, tornando-o um substrato fácil de processar para fazer amostras testemunhais de revestimento
Dados de colorimetria Fornecido como padrão — suporta controle preciso de cor, refletância e transmissão

Fator Óptico de Vidro Float Soda-Cal B 270®
Homogeneidade do material Alto Baixo Alto
Disponibilidade de espessura Baixo Limitado Extenso
Esforço de preparação da superfície Alto Moderado Mínimo, se necessário
Consistência da cor Consistente Nem sempre Muito consistente
Preço-Desempenho ++ +++ +++++



O B 270® está disponível em uma ampla variedade de espessuras*:

Espessuras
0,80 mm 2,00 milímetros 2,80 milímetros
0,90 mm 2,10 milímetros 3,00 milímetros
1,00 mm 2,15 milímetros 3,15 milímetros
1,10 mm 2,20 milímetros 3,30 milímetros
1,15 mm 2,25 milímetros 3,50 milímetros
1,20 mm 2,30 milímetros 4,00 milímetros
1,35 mm 2,40 milímetros 4,50 milímetros
1,50 mm 2,50 milímetros 5,00 milímetros
1,65 milímetros 2,65 milímetros 5,50 milímetros
1,70 mm 2,70 milímetros 6,00 milímetros
1,85 milímetros 2,75 milímetros

*Outras espessuras sob consulta.



Perguntas frequentes

O SCHOTT B 270® oferece desempenho óptico excepcional, propriedades de material altamente consistentes e preço-desempenho superior, tornando-o o substrato ideal para controle de qualidade, calibração de processo e validação repetível para uma ampla variedade de tipos de revestimento e métodos de deposição.
Formatos personalizados estão disponíveis mediante solicitação. Basta entrar em contato conosco com suas especificações — o B 270® é oferecido em uma ampla variedade de espessuras e dimensões, com tamanhos padrão de até 1680 × 900 mm.
Sim. Folhas de dados completas e valores de colorimetria estão disponíveis para todos os lotes.
Absolutamente. Com uma temperatura de transformação de 542 °C, o B 270® permanece dimensionalmente estável e opticamente transparente sob temperaturas elevadas, tornando-o compatível com processos exigentes como PVD, sputtering e cura sol-gel.
