Endoscopia
Endoscópios são ferramentas indispensáveis para o diagnóstico e a cirurgia modernos. Eles permitem a observação, o diagnóstico e o tratamento de estruturas internas do corpo sem grandes intervenções cirúrgicas. A SCHOTT oferece componentes-chave que tornam os endoscópios instrumentos de alta precisão e desempenho: condutores de luz e imagem em fibra óptica, conectores hermeticamente selados, soluções de carcaça e lentes de haste.
Por que escolher a SCHOTT?
Visualização precisa na medicina minimamente invasiva
Endoscópios modernos exigem um excelente percurso óptico, iluminação precisa, interfaces duráveis e componentes que funcionem de maneira confiável sob condições clínicas exigentes.A luz branca pura e precisa na faixa de comprimentos de onda visíveis proporciona uma iluminação intensa da área a ser examinada. Com o auxílio de uma câmera ou de um guia óptico de imagem, as imagens do interior do corpo são transmitidas, permitindo ao cirurgião obter uma visão completa da área de tratamento. Conexões de plugue autoclaváveis garantem uma transferência de energia segura e confiável, mesmo após ciclos repetidos de esterilização.
Na SCHOTT, sabemos o quanto é importante coordenar de forma ideal os sistemas de iluminação e imagem no desenvolvimento de novos endoscópios. Para os cirurgiões, a visibilidade confiável e em alta resolução de cada etapa do procedimento é essencial.
Cada componente é desenvolvido com foco na integração. Desempenho óptico, robustez mecânica e confiabilidade a longo prazo atuam em conjunto para aprimorar sistemas avançados de endoscopia em aplicações reais.
Por que escolher a SCHOTT?
Expertise em vidro, óptica e vedação hermética
Com expertise em vidro, óptica e vedação hermética, fornecemos soluções que garantem qualidade e confiabilidade.

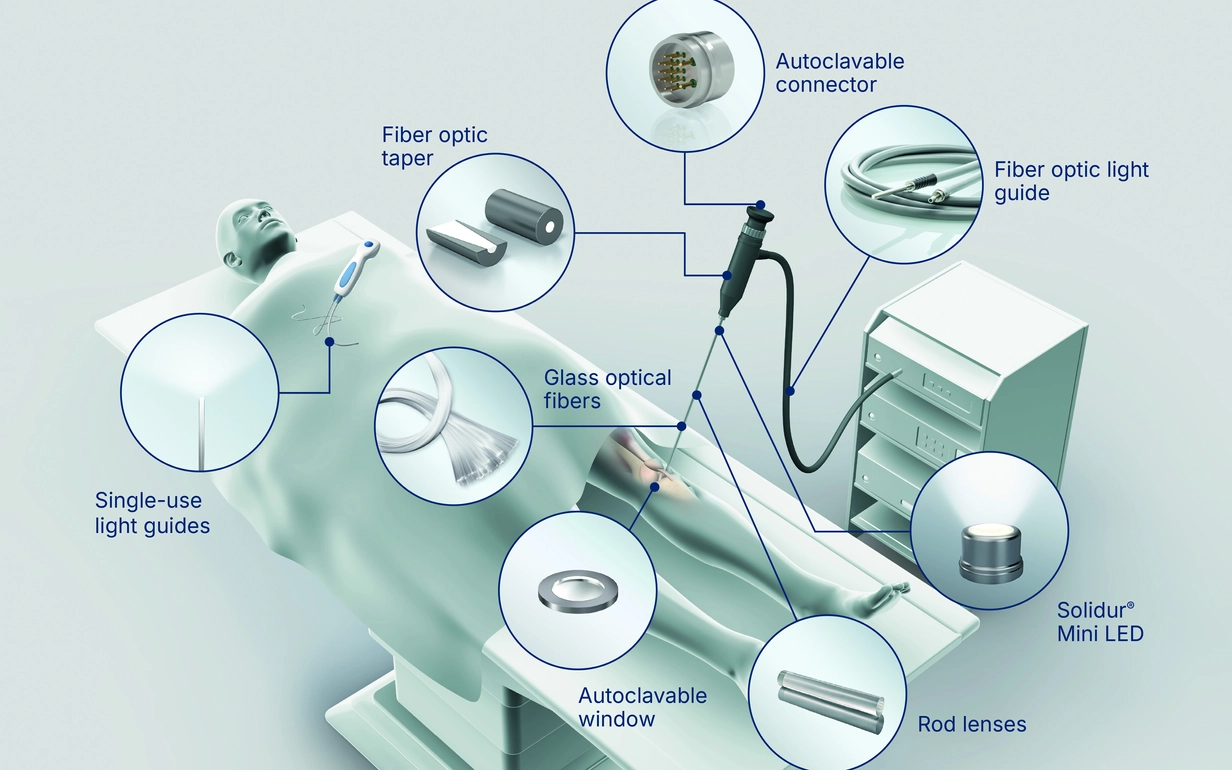

O percurso óptico de um endoscópio
O caminho óptico de um endoscópio
Guias de luz de fibra óptica para endoscópios reutilizáveis são ideais para condução intensa e precisa de luz ao corpo – desde a fonte de luz externa até o endoscópio e dentro do próprio endoscópio. Nossos guias de luz descartáveis oferecem uma solução econômica para uso em plataformas de endoscópio descartáveis.Para transmissão de imagem, utilizamos guias flexíveis de fibra óptica e lentes em haste, que transmitem o interior do corpo ao cirurgião com extrema nitidez. Além disso, nossos tapers de fibra óptica otimizam o acoplamento da luz ao endoscópio, contribuindo para a máxima eficiência.
Os conectores vidro-metal hermeticamente selados da SCHOTT para sinais de luz, imagem e elétricos garantem máxima confiabilidade, assegurando uma transmissão segura. Nossas janelas de safira autoclaváveis na extremidade distal proporcionam clareza óptica, mesmo após ciclos repetidos de esterilização.
LEDs Solidur® hermeticamente selados fornecem iluminação intensa diretamente na ponta distal do endoscópio, favorecendo um design de sistema compacto e eficiente.
Vantagens do vidro na eletrônica médica e óptica
Por que o vidro especial é superior a outros materiais
O vidro especial é um material central na tecnologia médica, pois reúne precisão óptica, alta resistência e proteção confiável. Na endoscopia, proporciona imagens excepcionalmente claras e detalhadas, mantém sua estabilidade mesmo após repetidos processos de limpeza e esterilização e, ao contrário de outros materiais, não envelhece. Sua biocompatibilidade, bem como a elevada resistência aos raios UV e lasers, tornam o vidro ideal para aplicações diagnósticas e terapêuticas. Essas vantagens se manifestam em diversos componentes de um endoscópio: elementos como condutores flexíveis de luz e imagem feitos de fibras ópticas de vidro possibilitam uma condução eficiente de luz e imagem em endoscópios compactos. Lentes rígidas de haste asseguram uma formação de imagem constantemente precisa. Conectores hermeticamente selados protegem a eletrônica de forma permanente contra corrosão, condensação e correntes de fuga elétrica. Por meio dessa sinergia, o vidro contribui de maneira decisiva para o desempenho, confiabilidade e longevidade dos endoscópios modernos.Portfólio de produtos
Condutores ópticos de luz e imagem
Guias de luz de fibra óptica da SCHOTT proporcionam uma iluminação precisa e intensa no corpo e também estão disponíveis como soluções econômicas descartáveis para plataformas modernas de endoscopia.Guias de imagem flexíveis transmitem imagens de alta resolução do interior do corpo, enquanto os tapers de fibra óptica maximizam a emissão de luz no endoscópio, garantindo uma imagem especialmente eficiente.
Graças à excelente transmissão de luz e à longa vida útil, fibras de vidro PURAVIS® oferecem aos desenvolvedores máxima liberdade de design para soluções de iluminação em diversas aplicações.
Lentes de haste altamente precisas
As lentes SCHOTT rod são componentes centrais na imagem endoscópica e transmitem luz com altíssima precisão. A empresa domina toda a cadeia de valor, desde a fusão do vidro na Alemanha até o processamento e revestimento na Malásia. Fabricadas com materiais compatíveis com MDR e RoHS, as lentes oferecem alta transmissão, excelente contraste e propriedades ópticas estáveis em todos os lotes. Controles de qualidade automatizados, produção em grande escala, revestimentos personalizados e prototipagem rápida garantem precisão confiável e engenharia orientada para aplicações.
Conectores herméticos e soluções de encapsulamento
A penetração da umidade durante a esterilização é um dos maiores desafios para os endoscópios. A SCHOTT enfrenta esse problema com conectores hermeticamente selados, janelas de safira e soluções de alojamento que protegem eletrônica sensível de forma confiável.Nossas soluções incluem conectores hermeticamente selados para sinais de luz, imagem e elétricos, garantindo uma transmissão segura. Janelas de safira na extremidade distal proporcionam durabilidade e clareza óptica, enquanto placas de transição isolam a alça do conjunto de cabos. Além disso, sistemas redundantes de vedação de fibras impedem a difusão de umidade durante a esterilização.
Complementarmente, a SCHOTT oferece o Solidur® Mini LED , um módulo de luz compacto e robustamente encapsulado, desenvolvido para condições ambientais exigentes e processos repetidos de esterilização.
Animação do percurso óptico
Endoscópios rígidos e flexíveis
Endoscópios rígidos e flexíveis
Endoscópios rígidos são utilizados quando há um acesso reto e de fácil alcance – por exemplo, em laparoscopia, artroscopia ou otorrinolaringologia. Já os endoscópios flexíveis são empregados quando é necessário navegar com segurança por anatomias naturais e curvas, como em gastroenterologia, broncoscopia ou urologia. Endoscópios semirrígidos inovadores combinam segmentos de eixo dimensionalmente estáveis com áreas flexíveis nas pontas, preenchendo assim a lacuna entre rígido e flexível quando é exigida flexibilidade limitada, sem abrir mão da condução precisa do instrumento.

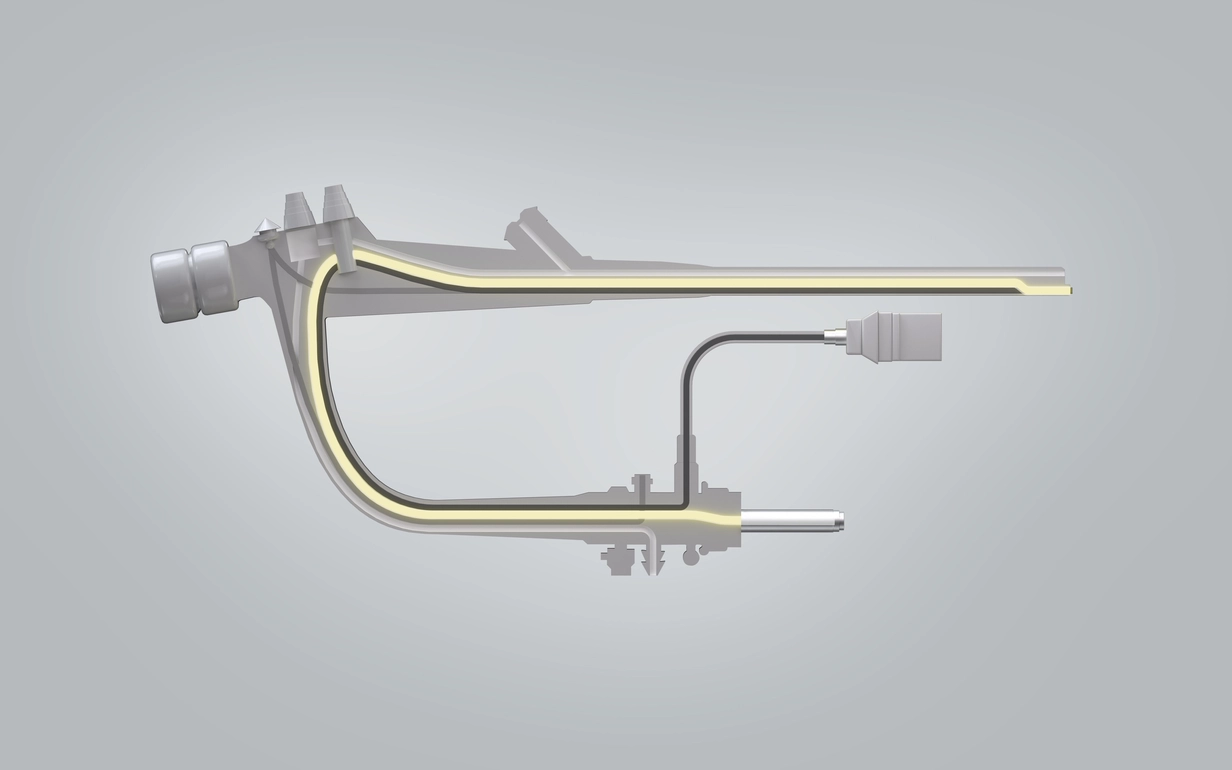

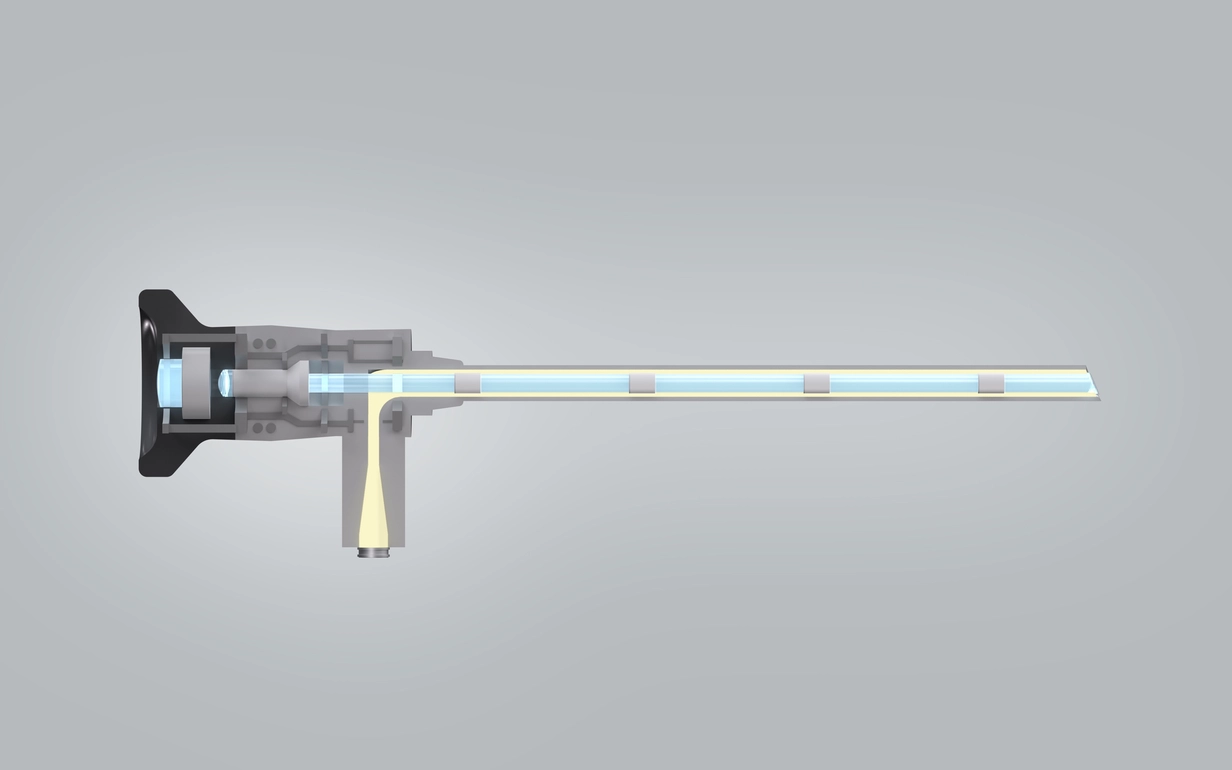

Endoscópio rígido
Endoscópio flexível
FAQs
FAQ – Perguntas Frequentes sobre Endoscopia e componentes SCHOTT
Um endoscópio é um instrumento médico utilizado para o exame e tratamento minimamente invasivo das estruturas internas do corpo. Ele permite que os médicos examinem e tratem tecidos e órgãos sem a necessidade de procedimentos cirúrgicos extensos.
Endoscópios rígidos são utilizados principalmente em cirurgia, onde é necessária uma imagem estável e precisa. Endoscópios flexíveis são apropriados para exames em áreas de difícil acesso, como o trato gastrointestinal.
Lentes de haste transmitem luz com precisão e mínima perda, proporcionando imagens claras e com alto contraste em endoscópios rígidos.
Guias de luz de fibra óptica são componentes centrais dos endoscópios. Eles
- conduzem a luz de uma fonte externa para o endoscópio (cabo de luz)
- iluminam de forma eficaz o campo cirúrgico (fibras internas) e
- otimizam a transmissão de luz para o endoscópio (taper de fibra óptica).
Fabricados com fibras de vidro PURAVIS®, transmitem luz branca pura e homogênea na faixa de comprimentos de onda visíveis, possibilitando uma iluminação intensa com uma impressão de cor muito natural.
Conectores hermeticamente selados protegem a eletrônica sensível do endoscópio contra a umidade e garantem um funcionamento confiável mesmo sob condições de esterilização, como a autoclavagem.
O vidro especial é resistente ao envelhecimento, livre de corrosão e protege contra condensação. Ele impede vazamentos de corrente elétrica e curtos-circuitos, o que aumenta a vida útil e a confiabilidade dos equipamentos médicos.
Sim, a SCHOTT oferece prototipagem rápida e acompanha os clientes desde o design até a fabricação em série. Nossos revestimentos e materiais otimizados são personalizados para cada aplicação.
Em contraste com conectores plásticos não herméticos, conectores de vidro-metal hermeticamente selados são utilizados quando é necessária uma barreira hermética, bem como proteção confiável contra umidade, produtos químicos e influências ambientais. Eles oferecem uma vedação robusta e durável, com elevada estabilidade óptica e mecânica.
Janelas e lentes herméticas oferecem uma barreira gasdensa que protege de maneira confiável os componentes ópticos contra água, umidade, produtos químicos e influências mecânicas. Elas asseguram longa vida útil, propriedades ópticas estáveis e alta transmitância de luz em todo o espectro.
- LEDs podem ser integrados tanto na ponta do endoscópio quanto no punho – conforme os requisitos de projeto e aplicação.
- Devido às suas carcaças hermeticamente seladas, são adequadas para ciclos repetidos de autoclavagem, oferecendo assim alta confiabilidade no uso médico.
- Além disso, LEDs possibilitam um design personalizado, por exemplo, em relação ao tamanho, seleção de chip ou propriedades ópticas. Dessa forma, contribuem para o desenvolvimento de soluções de endoscopia compactas e de alto desempenho.
Um endoscópio é um instrumento médico utilizado para o exame e tratamento minimamente invasivo das estruturas internas do corpo. Ele permite que os médicos examinem e tratem tecidos e órgãos sem a necessidade de procedimentos cirúrgicos extensos.
Endoscópios rígidos são utilizados principalmente em cirurgia, onde é necessária uma imagem estável e precisa. Endoscópios flexíveis são apropriados para exames em áreas de difícil acesso, como o trato gastrointestinal.
Lentes de haste transmitem luz com precisão e mínima perda, proporcionando imagens claras e com alto contraste em endoscópios rígidos.
Guias de luz de fibra óptica são componentes centrais dos endoscópios. Eles
- conduzem a luz de uma fonte externa para o endoscópio (cabo de luz)
- iluminam de forma eficaz o campo cirúrgico (fibras internas) e
- otimizam a transmissão de luz para o endoscópio (taper de fibra óptica).
Conectores hermeticamente selados protegem a eletrônica sensível do endoscópio contra a umidade e garantem um funcionamento confiável mesmo sob condições de esterilização, como a autoclavagem.
O vidro especial é resistente ao envelhecimento, livre de corrosão e protege contra condensação. Ele impede vazamentos de corrente elétrica e curtos-circuitos, o que aumenta a vida útil e a confiabilidade dos equipamentos médicos.
Sim, a SCHOTT oferece prototipagem rápida e acompanha os clientes desde o design até a fabricação em série. Nossos revestimentos e materiais otimizados são personalizados para cada aplicação.
Em contraste com conectores plásticos não herméticos, conectores de vidro-metal hermeticamente selados são utilizados quando é necessária uma barreira hermética, bem como proteção confiável contra umidade, produtos químicos e influências ambientais. Eles oferecem uma vedação robusta e durável, com elevada estabilidade óptica e mecânica.
Janelas e lentes herméticas oferecem uma barreira gasdensa que protege de maneira confiável os componentes ópticos contra água, umidade, produtos químicos e influências mecânicas. Elas asseguram longa vida útil, propriedades ópticas estáveis e alta transmitância de luz em todo o espectro.
- LEDs podem ser integrados tanto na ponta do endoscópio quanto no punho – conforme os requisitos de projeto e aplicação.
- Devido às suas carcaças hermeticamente seladas, são adequadas para ciclos repetidos de autoclavagem, oferecendo assim alta confiabilidade no uso médico.
- Além disso, LEDs possibilitam um design personalizado, por exemplo, em relação ao tamanho, seleção de chip ou propriedades ópticas. Dessa forma, contribuem para o desenvolvimento de soluções de endoscopia compactas e de alto desempenho.
