Caractéristiques techniques de BOROFLOAT®
Un éventail de propriétés très apprécié
Épaisseurs et dimensions
Épaisseurs standard
| Épaisseur (mm) | Tolérance (mm) |
|---|---|
| 0,70 | ± 0,05 |
| 1,10 | ± 0,05 |
| 1,75 | ± 0,05 |
| 2,00 | ± 0,05 |
| 2,25 | ± 0,05 |
| 2,75 | ± 0,10 |
| 3,30 | ± 0,20 |
| 3,80 | ± 0,20 |
| 5,00 | ± 0,20 |
| 5,50 | ± 0,20 |
| 6,50 | ± 0,20 |
| 7,50 | ± 0,30 |
| 9,00 | ± 0,30 |
| 11,00 | ± 0,30 |
| 13,00 | ± 0,30 |
| 15,00 | ± 0,40 |
| 19,00 | ± 0,50 |
| 20,00 | ± 0,70 |
| 21,00 | ± 0,70 |
| 25,40 | ± 1,00 |
L’épaisseur du panneau est mesurée en continu pendant la production à l’aide d’un équipement de mesure d’épaisseur laser.
D’autres épaisseurs et tolérances sont disponibles sur demande.
Tailles standard
| Taille : | Épaisseur |
|---|---|
| 1 150 x 850 mm | 0,7 – 25,4 mm |
| 1 700 x 1 300 mm | 19,0 – 21,0 mm |
| 2 300 x 1 700 mm |
3,3 – 15,0 mm |
Tailles standard de BOROFLOAT® 33
Thermique
Propriétés thermiques
- Capacité calorifique spécifique cp (20–100 °C) : 0,83 kJ/(kg·K)
- Conductivité thermique λ (90 °C) : 1,2 W/(m·K)
- Température de transformation Tg* (selon ISO 7884) : 525 °C
Température de fonctionnement maximale
- Pour une utilisation à court terme (< 10 h) : 500 °C
- Pour une utilisation à long terme (≥ 10 h) : 450 °C
Le CTE de BOROFLOAT® 33 est de 3 fois inférieur à celui du verre sodocalcique.

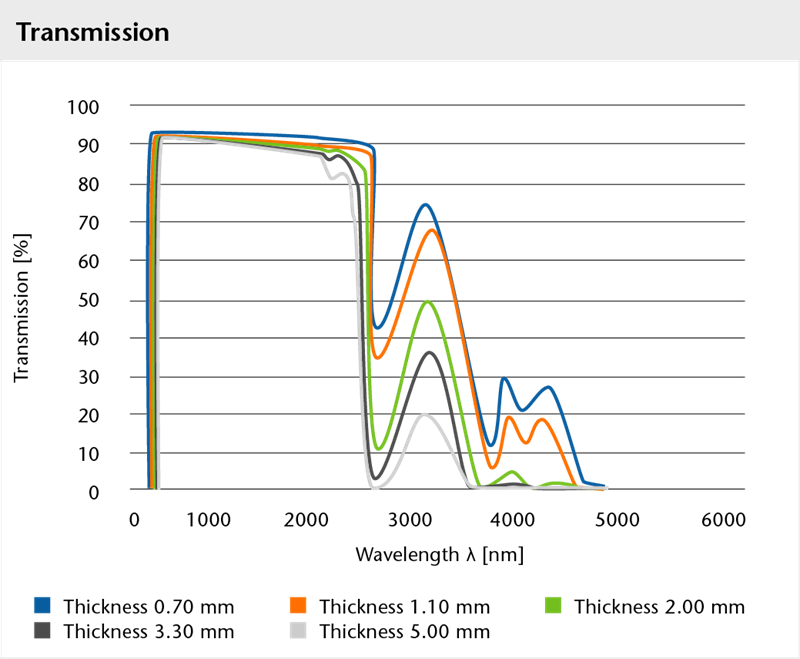

Optique
Indice de réfraction optique
| Longueur d’onde λ (nm) | Indice de réfraction n |
|---|---|
| 435,8 | 1,48015 |
| 479,9 | 1,47676 (nF’) |
| 546,1 | 1,47311(ne) |
| 589,3 | 1,47133 |
| 643,8 | 1,46953 (nC’) |
| 656,3 | 1,46916 |
Valeurs de référence, valeurs non garanties.

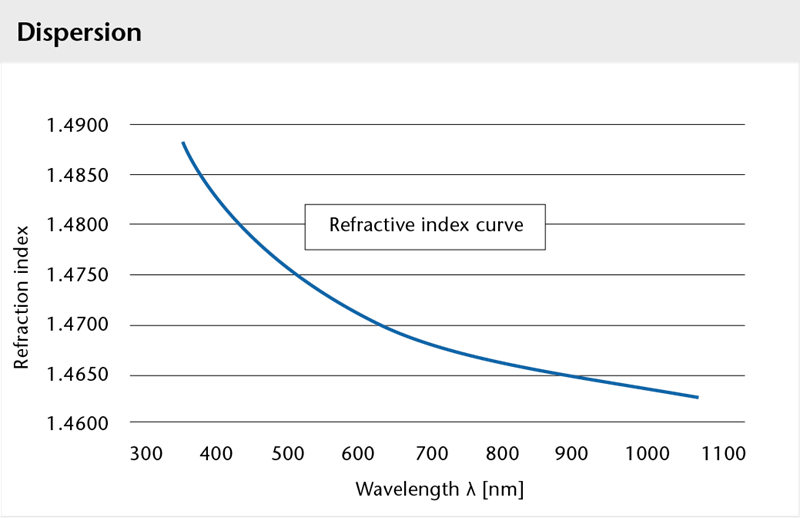

Caractéristiques optiques
- Numéro d’Abbe (ve = (ne – 1) / (nF‘ – nC‘)) : 65,41
- Indice de réfraction (nd (λ587,6 nm)) : 1,47140
- Dispersion (nF - nC) : 71,4 x 10-4
- Coefficient de contrainte optique (K) : 4,0 x 10-6 mm2 N-1
Valeurs de référence, valeurs non garanties.

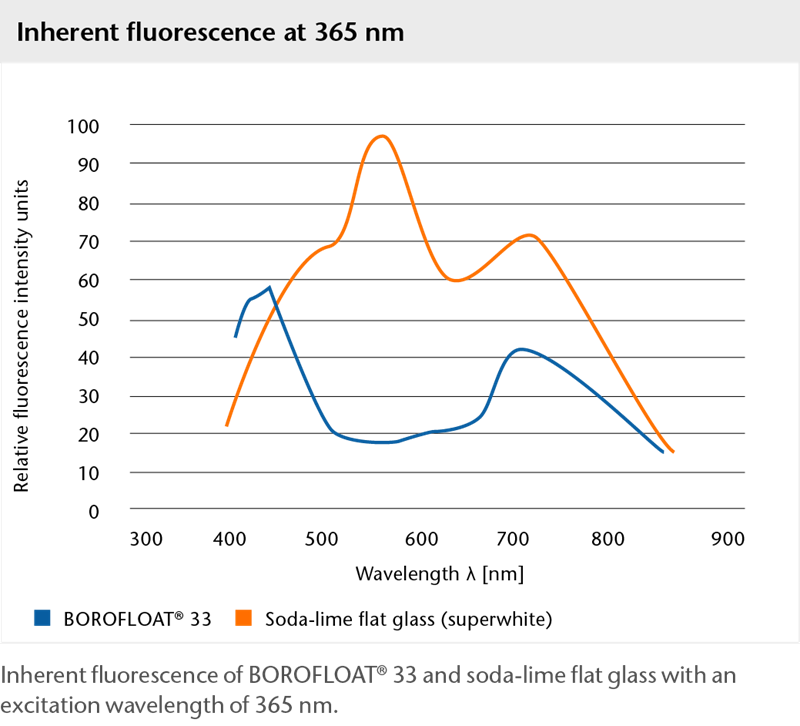

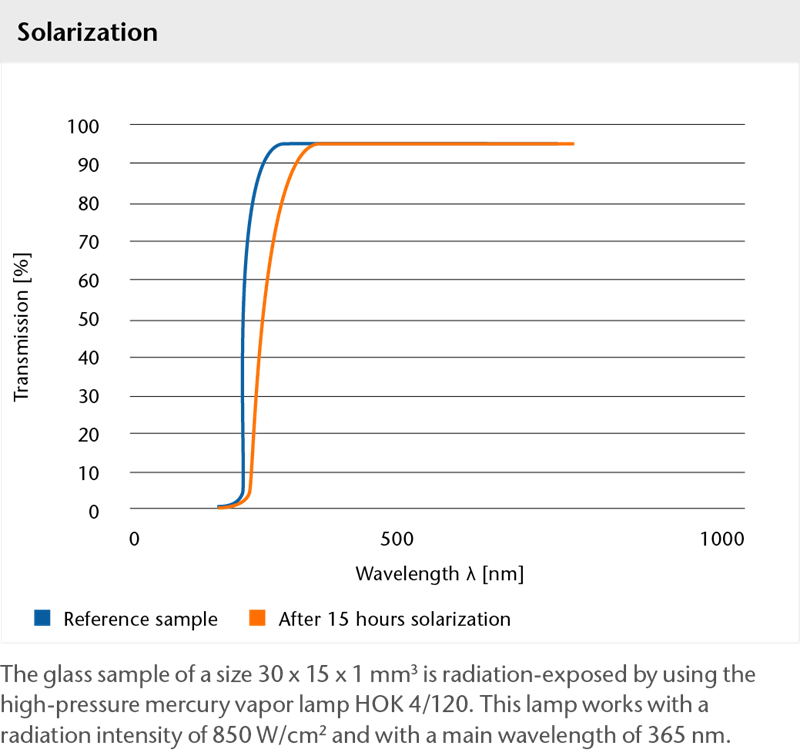

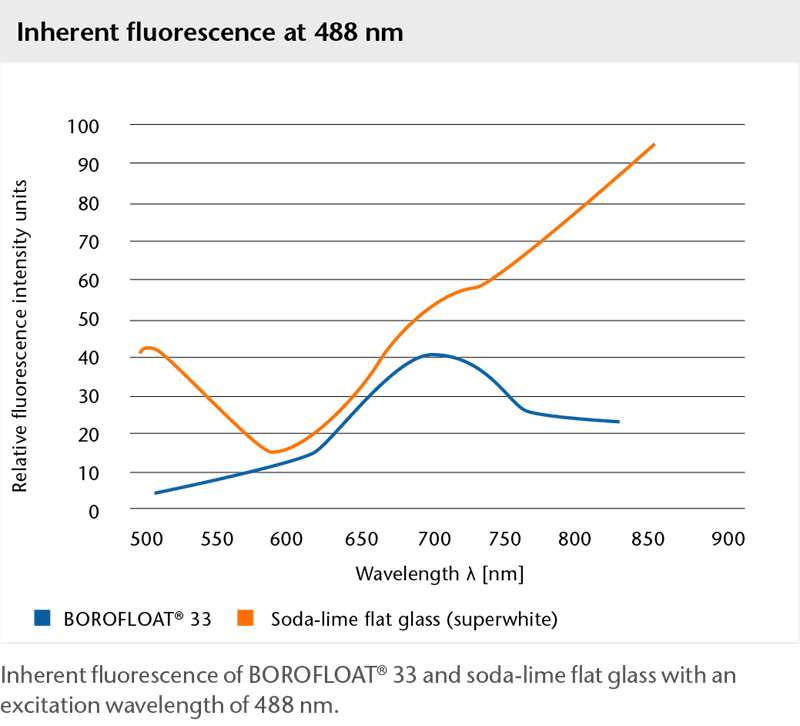

Fluorescence inhérente
Chimique
Durabilité chimique
- Résistance hydrolytique (selon ISO 719/DIN 12 111) : HGB 1
- Résistance hydrolytique (selon ISO 720) : HGA 1
- Résistance aux acides (selon DIN 12 116) : 1
- Résistance aux acides (selon ISO 1776) : ≤ 100 μg Na₂O pour 100 cm²
- Résistance aux alcalins (selon ISO 695/DIN 52 322) : A 2
Résistance aux produits chimiques sélectionnés
24 h à 95 °C :
| Réactif | Abrasion [mg/cm2] | Observations visuelles |
|---|---|---|
| H20 | < 0,01 | Inchangé |
| 5 % vol. HCl | < 0,01 | Inchangé |
| 0,02 n H2S04 | < 0,01 | Inchangé |
6 h à 95 °C :
| Réactif | Abrasion [mg/cm2] | Observations visuelles |
|---|---|---|
| 5 % NaOH | 1,1 | Taches blanches |
| 0,02 n NaOH | 0,16 | Brume blanche |
| 0,02 n Na2CO3 | 0,16 | Inchangé |
20 min à 23 °C :
| Réactif | Abrasion [mg/cm2] | Observations visuelles |
|---|---|---|
| 10 % HF | 1,1 | Brume blanche teintée |
| 10 % NH4F x HF | 0,14 | Inchangé |
Résistance chimique de BOROFLOAT® 33 aux réactifs sélectionnés en fonction du temps et de la température.
Quantité de Na2O libérée par BOROFLOAT® 33 comparée au verre sodocalcique en fonction de la température après 16 heures.
Comparé au verre sodocalcique, BOROFLOAT® 33 présente une résistance hydrolytique nettement supérieure, le nombre d’ions sodium dans le réseau de verre est nettement inférieur avec BOROFLOAT® 33. Les quelques ions de sodium présents sont également plus fortement liés.
Mécanique
Propriétés mécaniques :
- Densité ρ (25 °C) : 2,23 g/cm3
- Module de Young E (selon DIN 13316) : 64 kN/mm2
- Coefficient de Poisson μ (selon DIN 13316) : 0,2
- Dureté Knoop HK0,1/20 (selon DIN ISO 9385) : 480
Essai de dureté Vickers
La résistance mécanique à la pénétration par un objet pointu - BOROFLOAT® 33 est particulièrement résistant en raison de sa structure.
Essai d’abrasion PEI
Transition de l’abrasion à l’érosion (remplissage de grain, grains indépendants) - BOROFLOAT® 33 est particulièrement résistant à l’abrasion.
David Wagner
Responsable commercial
