Caractéristiques techniques de B 270®

Le B 270® est un matériau d'une popularité durable grâce à de solides caractéristiques techniques telles des performances optiques excellentes et des propriétés géométriques et de surface de haute qualité. Les clients SCHOTT bénéficient également d’une flexibilité unique en termes de conception et d’épaisseur, couvrant une grande variété d’exigences.

Une gamme de transmission et d'épaisseur leader sur le marché

Transmission élevée de l’UV-A au NIR

Le fort et constant niveau de transmission obtenu par le B 270® couvre le spectre de l’UV-A au NIR, quelle que soit l’épaisseur du verre, sans perte caractéristique dans la plage VIS. Sous une lumière standardisée D65, la transmission lumineuse du B 270® peut atteindre 91,9%.

Indice de réfraction homogène

Combinées par le process de fabrication ultramoderne de SCHOTT, les matières premières de qualité supérieure qui composent le B 270® permettent de contrôler étroitement des niveaux de tolérance de l’indice de réfraction (avec une précision de ± 0,001), quelle que soit l’épaisseur du verre.

Flexibilité d’épaisseur

Les verres B 270® et B 270® Thin sont disponibles de stock dans une large gamme d’épaisseurs, de 10 mm à 0,3 mm, permettant de répondre aux besoins individuels des clients. Si vous devez utiliser une épaisseur différente, de nombreuses autres tailles peuvent être fabriquées sur demande.

Hautes qualités de surface et de géométrie

Grâce aux techniques de fabrication de pointe de SCHOTT, le B 270® offre des propriétés géométriques vraiment impressionnantes. Toutes les épaisseurs disponibles sont produites avec une surface polie feu et une géométrie homogène, ce qui garantit des performances constantes quelle que soit l’application.
Propriétés du matériau B 270®
Propriétés du matériau B 270® Thin
Produits B 270®

Propriétés du matériau B 270®

1. Optique

Propriétés optiques  Valeur
Indice de réfraction* ng 1,5341
Indice de réfraction* nF' 1,5297
Indice de réfraction* nF 1,5292
Indice de réfraction* ne 1,5251 ± 0,001
Indice de réfraction* nd 1,5230
Indice de réfraction* nD 1,5229
Indice de réfraction* nC' 1,5207
Indice de réfraction* nC 1,5203
Valeur Abbe νe 58,3 ± 0,6
Constante photoélastique en (nm/cm)/Mpa 27,5

* Indices de réfraction :
  Prétraitement des échantillons. État à la livraison [« tel que dessiné »]



2. Thermique

Propriétés thermiques générales  Unité  Valeur
Capacité thermique spécifique moyenne cp en J/(g·K) (20 °C ; 100 °C) 0,8
Température de transformation Tg  en °C 542



Coefficient de dilatation thermique (CTE) α en 10-6·K-1 (mesure statique)

Degré  Valeur
(20 °C ; 300 °C)  9,4
(20 °C ; 200 °C)  9,0
(20 °C ; 100 °C)  8,6



Coefficient de dilatation thermique (CTE) α en 10-6·K-1 (mesure dynamique)

Degré Valeur
(20 °C ; 100 °C) 8,6
(20 °C ; 150 °C) 8,8
(20 °C ; 200 °C) 9,0
(20 °C ; 250 °C) 9,2
(20 °C ; 300 °C) 9,4
(20 °C ; 350 °C) 9,6
(20 °C ; 400 °C) 9,7
(20 °C ; 450 °C) 9,9



Viscosités lg ŋ de viscosité en dPas  Température en °C
Point de tension 14,5 507
Température supérieure de recuit 13,0 535
Température de ramollissement 7,6  711

Fusibilité :
Le rebrûlage avec les types de verre SCHOTT ARTISTA® à l’aide d’un programme de température/temps adapté permet d’obtenir un composé techniquement sans contrainte avec une biréfringence de contrainte maximale de 70 nm/cm.



3. Mécanique

Propriétés mécaniques
 Unité   Valeur
Densité ρ en g/cm³ 2,56
Module E de Young en kN/mm² 71,1
Rapport de Poisson μ   0,22
Module de torsion G en kN/mm²  29
Dureté Knoop HK 0,1/20 500
Dureté Vickers HV 0,2/25 510



Trempe chimique (pour épaisseur = 2,0 mm)

Unité Valeur
 ϑ de température en °C 410
Temps t en h 4
Contrainte de compression (CS) en MPa 441
Profondeur de la couche (DoL) en μm 11



Trempe thermique
Trempe thermique possible du B 270®



4. Chimique

Classe de Résistance hydrolytique conformément à ISO 719 Valeur
Catégorie HGB 3
Équivalent alcalin par gramme de grains de verre en μg/g 136



Résistance aux acides (selon DIN 12116) Valeur
Catégorie S 2
Demi-perte de poids en surface après 6 heures en mg/dm² 0,7



Résistance aux alcalins (selon DIN ISO 695) Valeur
Catégorie A 1
Perte pondérale en surface après 3 heures en mg/dm² 71



5. Colorimétrie

Coordonnées de chromaticité* pour une épaisseur de 2,0 mm  Valeur
D65 x = 0,313
D65 y = 0,329
A x = 0,448
A y = 0,408

* Les coordonnées de chromaticité (locus de couleur) sont référencées par l’éclairement standard nommé selon CIE (2 °-Observer)


Indice général de rendu des couleurs Ra pour une épaisseur en mm Valeur
2,0 100



6. Électrique

Constante diélectrique εr (à ϑ = 25 °C) Valeur
à 1 MHz 7,5
à 1 GHz 6,7
à 2 GHz
 6,8
à 5 GHz 6,7
à 24 GHz
 6,6



Facteur de dissipation tan δ (à ϑ = 25 °C)
 Valeur
à 1 MHz 32 · 10-4
à 1 GHz 59 · 10-4
à 2 GHz

66 · 10-4
à 5 GHz 84 · 10-4
à 24 GHz  150 · 10-4



Résistivité volumique électrique ρD en Ω·cm (à 50 Hz)
6,1 · 107 (ϑ = 250 °C)
1,6 · 106 (ϑ = 350 °C)



7. Valeurs de transmission



Transmission spectrale 250 - 3200 nm

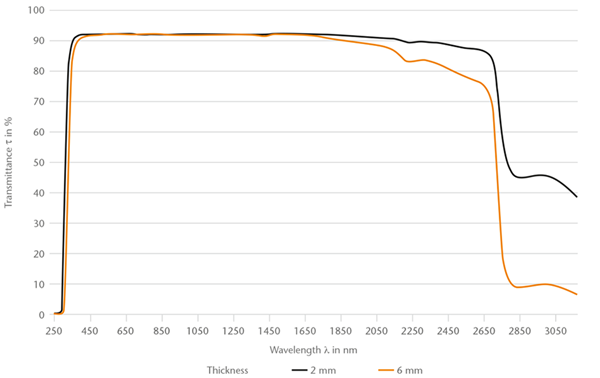

Graphique de la transmission spectrale du verre SCHOTT B 270® i (250-3200 nm)

Transmission spectrale 250 - 450 nm

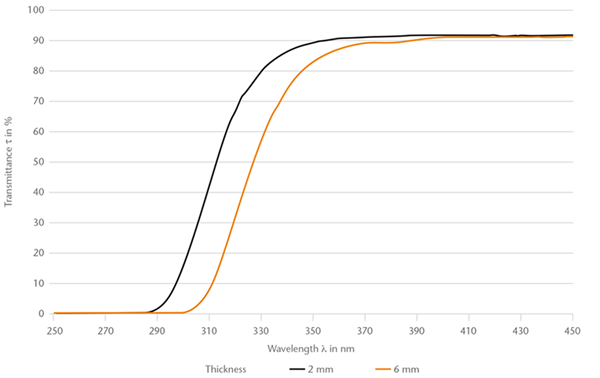

Tableau de la transmission spectrale du verre SCHOTT B 270® (250 à -450 nm)

Longueur d’onde en nm pour une épaisseur de 2,0 mm : τ (λ) en %
254 < 0,1
380 90,8
632,8  91,9
1064  91,8



Longueur d’onde du bord à 2 mm d’épaisseur Longueur d'onde en nm
λc (τ = 0,46) 310
λS (τ = 0,05)  293
λP (τ = 0,85)   338



Solarisation* après rayonnement UV à une épaisseur de 2 mm Δ λc en nm
Déplacement de la longueur d’onde du bord UV λc (τ = 0,46) dans la direction de la longueur d’onde la plus longue < 2

* Procédures de mesure et de test :
  L’échantillon sera irradié à l’aide d’une lampe UV F 400.
  Le temps d’irradiation est de 7 h ; la distance entre la lampe et la fixation de l’échantillon est de 14 cm.



Transmission lumineuse pour une épaisseur en mm τvD65 en %  τvA en %
2,0  91,7  91,7



Transmission UV pour une épaisseur en mm τUVA en %  τUVB en %
2,0 84 19



Transmission IR pour une épaisseur en mm τAen %
2,0 91,9



Transmission solaire directe pour une épaisseur en mm τeen %
2,0 91,6



Propriétés du matériau B 270® Thin

1. Optique

Propriétés optiques Valeur
Indice de réfraction* ng 1,5341
Indice de réfraction* nF 1,5297
Indice de réfraction* nF 1,5292
Indice de réfraction* ne 1,5251 ± 0,001
Indice de réfraction* nd 1,5230
Indice de réfraction* nD 1,5229
Indice de réfraction* nC' 1,5207
Indice de réfraction* nC 1,5203
Valeur Abbe ve 58,3 ± 0,6
Constante photoélastique en (nm/cm)/Mpa 28,6

* Indices de réfraction :
  Prétraitement des échantillons. État à la livraison [« tel que dessiné »]



2. Thermique

Propriétés thermiques générales Unité Valeur
Coefficient de dilatation thermique α    10-6·K-1 (20 °C ; 300 °C)  9,4
Capacité thermique spécifique moyenne cp en J/(g·K) (20 °C ; 100 °C) 0,8
Température de transformation Tg en °C 536



Viscosités lg ŋ de viscosité en dPas Température en °C
Point de tension 14,5 505
Température supérieure de recuit 13,0 535
Température de ramollissement 7,6 723

3. Mécanique

Propriétés mécaniques
 Unité Valeur
Densité p en g/cm³ 2,56
Module E de Young en kN/mm² 69,8
Rapport de Poisson μ 0,25
Module de torsion G en kN/mm² 28
Dureté Knoop HK 0,1/20 480
Dureté Vickers HV 0,2/25 520



Trempe chimique (pour épaisseur = 0,3 mm)

Unité Valeur
Température ϑ en °C 410
Temps t en h 4
Contrainte de compression (CS) en MPa 331
Profondeur de la couche (DoL) en μm 16



4. Chimique

Classe de Résistance hydrolytique conformément à ISO 719 Valeur
Catégorie HGB 3
Équivalent alcalin par gramme de grains de verre en μg/g 170



Résistance aux acides (selon DIN 12116) Valeur
Catégorie S 2
Demi-perte de poids en surface après 6 heures en mg/dm² 1,0



Résistance aux alcalins (selon DIN ISO 695) Valeur
Catégorie A 2
Perte pondérale en surface après 3 heures en mg/dm² 80



5. Électrique

Constante diélectrique εr (à ϑ = 25 °C) Valeur
à 1 MHz 7,2
à 1 GHz 6,8
à 2 GHz
 6,8
à 5 GHz 6,7
à 24 GHz
 6,8
à 77 GHz  6,5



Facteur de dissipation tanδ (à ϑ = 25 °C)
 Valeur
à 1 MHz 32 · 10-4
à 1 GHz 59 · 10-4
à 2 GHz

66 · 10-4
à 5 GHz 84 · 10-4
à 24 GHz 150 · 10-4
à 77 GHz 230 · 10-4



Conductivité σ en S/cm pour courant continu  Valeur
à 25 °C  5 · 10-16
à 250 °C  4 · 10-9
à 350 °C   2 · 10-7



Résistivité volumique électrique ρD en Ω·cm pour courant alternatif 50 Hz Valeur
à 25 °C  8,6 · 1011
à 250 °C  2,4 · 108
à 350 °C   5,8 · 106



Température tk 100 en °C  Valeur
à 108 Ω · cm  272



6. Valeurs de transmission



Transmission spectrale 250 - 3050 nm

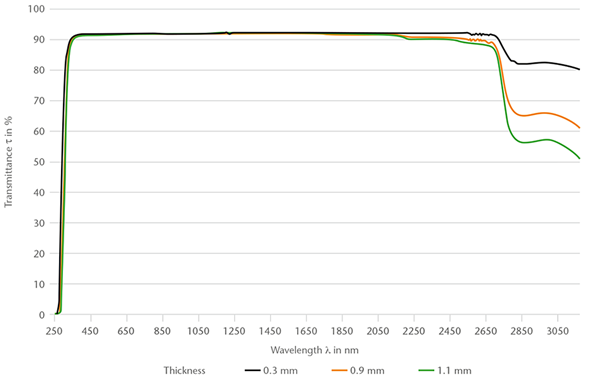

Tableau représentant la transmission spectrale du verre SCHOTT B 270® Thin (250 - 3 050 nm)

Transmission spectrale : 250 - 450 nm

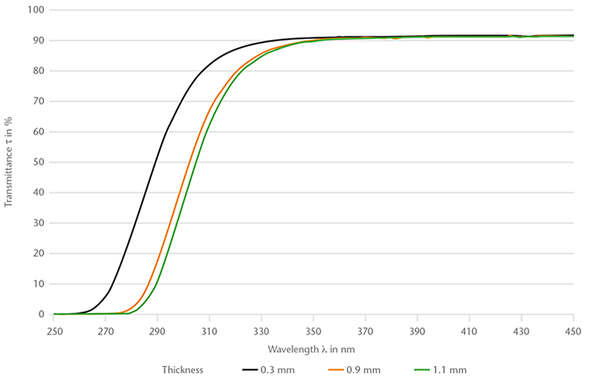

Tableau représentant la transmission spectrale du verre SCHOTT B 270® Thin (250 - 450 nm)



Longueur d’onde en nm pour une épaisseur de 0,3 mm : τ(λ) en %
254 < 0,1
380 91,3
632,8 92,0
1064 92,2



Longueur d’onde du bord λc (τ = 0,46) à une épaisseur en mm Longueur d’onde en nm
0,3 287
0,9 299



Transmission lumineuse pour une épaisseur en mm τvD65 en % τvA en %
0,3 91,9 91,9
0,9  91,6 91,7

Produits B 270®

Le verre SCHOTT B 270® est disponible en :

  • Feuilles
  • Substrats découpés sur mesure
  • Wafers et substrats polis

Le verre SCHOTT B 270® Thin est disponible en :

  • Substrats découpés sur mesure
  • Substrats et wafers mats, non polis



Pour en savoir plus, veuillez consulter les produits associés en page de présentation.
