ZnS-Schutzfenster für fortschrittliche optronische Verteidigungssysteme
Gemeinsam optische Exzellenz schaffen
Moderne militärische optronische Systeme erfordern optische Komponenten, die eine hohe Transmission über mehrere Spektralbänder gewährleisten und gleichzeitig extremen mechanischen, umweltbedingten und klimatischen Belastungen standhalten. Um diesen Anforderungen gerecht zu werden, haben SCHOTT und HENSOLDT eine enge Entwicklungspartnerschaft zwischen den Material- und Beschichtungsexperten von SCHOTT in Mainz, Deutschland und HENSOLDT Optronics in Oberkochen, Deutschland etabliert. Über einen Entwicklungszeitraum von etwa 1,5 Jahren arbeiteten beide Unternehmen innerhalb einer vollständig europäischen Lieferkette zusammen, um die Einhaltung strenger Qualitäts-, Zuverlässigkeits- und Verteidigungsstandards sicherzustellen.
Technische Herausforderung
HENSOLDT benötigte Schutzfenster für stabilisierte Kommandantenperiskope, die in den Panzern Puma und Leopard 2 eingesetzt werden. Die optischen Komponenten mussten empfindliche Sensorsysteme im sichtbaren und infraroten Bereich schützen, ohne die Bildqualität, die spektrale Transmission oder die Systemleistung zu beeinträchtigen. Zu den wichtigsten Anforderungen zählten eine hohe Kratz- und Abriebfestigkeit, Umweltstabilität gegenüber Sand, Salznebel und Temperaturschwankungen sowie die Eignung für den Langzeitbetrieb unter rauen Gefechtsfeldbedingungen.
Maximale Zuverlässigkeit und Langlebigkeit
SCHOTT bietet integrierte optomechanische Baugruppen, einschließlich gerahmter und beschichteter optischer Fenster, die für anspruchsvolle Verteidigungsanwendungen und raue Umgebungen ausgelegt sind.
Vom Material zum qualifizierten Subsystem

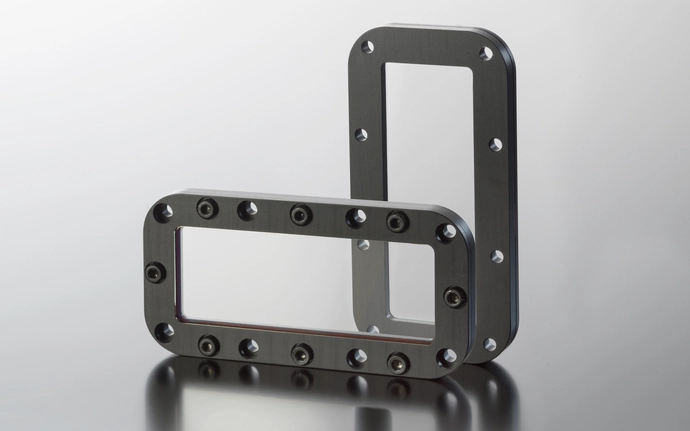

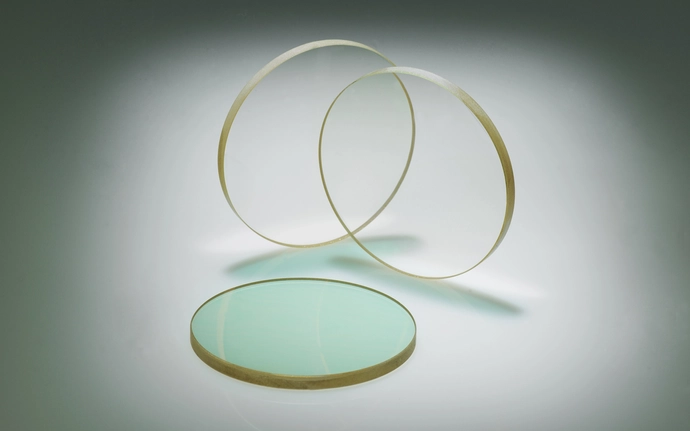

SCHOTT hat fertig montierte Schutzfenster-Subsysteme auf ZnS-Basis entwickelt, die für die multispektrale Transmission im sichtbaren und infraroten Bereich optimiert sind. Zinksulfid wurde aufgrund seiner hervorragenden breitbandoptischen Eigenschaften in Kombination mit hoher mechanischer Festigkeit ausgewählt. SCHOTT hat fortschrittliche, anwendungsspezifische Multiband-Beschichtungen entwickelt, die ein optimiertes Gleichgewicht zwischen optischer Leistung und erhöhter Kratzfestigkeit bieten.
Über die reine Materiallieferung hinaus lieferte SCHOTT komplette, einbaufertige Subsysteme, einschließlich Präzisionspolieren, Beschichtungsabscheidung, optischer Montage und umfassender Tests. Die Herstellungs- und Beschichtungsprozesse wurden im SCHOTT-Kompetenzzentrum für Beschichtungstechnologien in Yverdon, Schweiz, durchgeführt. Alle Komponenten wurden mit militärischen Testverfahren qualifiziert, um die Beständigkeit gegen Abrieb, Sanderosion, Salznebel und extreme Temperaturschwankungen zu überprüfen.
©HENSOLDT AG

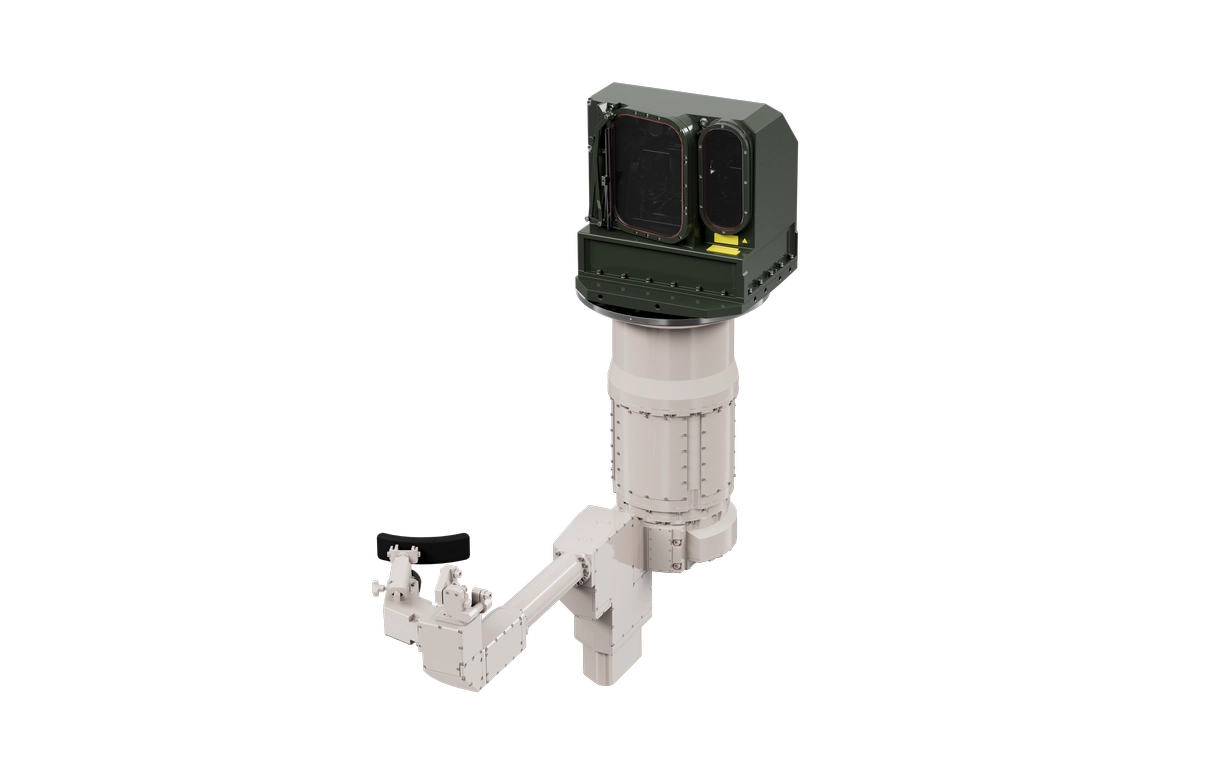

Die ZnS-Schutzfenster bilden ein zentrales Schnittstellenelement im stabilisierten Kommandantenperiskop PERI RTWL von HENSOLDT und ermöglichen eine zuverlässige Fernbeobachtung sowie Zielerkennung, während sie die darunterliegenden optronischen Sensoren schützen. Das Projekt demonstriert die Fähigkeit von SCHOTT, komplexe Verteidigungsprogramme durch integrierte optische Lösungen zu unterstützen – von der Werkstofftechnik bis hin zu vollständig validierten Subsystemen.
