Janelas de proteção ZnS para sistemas optrônicos avançados de defesa
Construindo a excelência óptica juntos
Os sistemas optrônicos militares modernos exigem componentes ópticos que ofereçam alta transmissão em múltiplas bandas espectrais, enquanto suportam estresses mecânicos, ambientais e climáticos extremos. Para atender a esses requisitos, a SCHOTT e a HENSOLDT estabeleceram uma estreita parceria de desenvolvimento entre os especialistas em materiais e revestimentos da SCHOTT em Mainz, Alemanha, e a HENSOLDT Optronics em Oberkochen, Alemanha. Ao longo de um período de desenvolvimento de aproximadamente 1,5 ano, ambas as empresas atuaram dentro de uma cadeia de suprimentos totalmente europeia para assegurar a conformidade com rigorosos padrões de qualidade, confiabilidade e defesa.
Desafio de engenharia
A HENSOLDT exigia janelas de proteção para periscópios de comando estabilizados utilizados no Puma IFV e no tanque Leopard 2. Os componentes ópticos precisavam proteger sistemas sensíveis de sensores visíveis e infravermelhos sem comprometer a qualidade da imagem, a transmissão espectral ou o desempenho do sistema. Os principais requisitos incluíam alta resistência a riscos e abrasão, estabilidade ambiental sob exposição a areia, névoa salina e ciclagem de temperatura, além de adequação para operação prolongada em condições adversas de campo de batalha.
Máxima confiabilidade e durabilidade

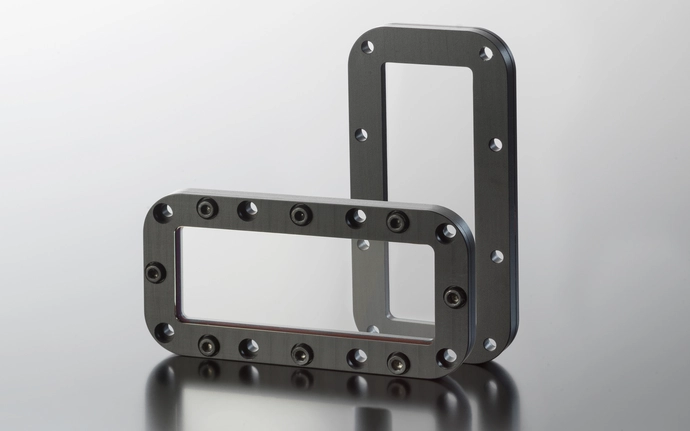

SCHOTT oferece subconjuntos optomecânicos integrados, incluindo janelas ópticas emolduradas e revestidas, personalizadas para aplicações de defesa exigentes e ambientes agressivos.
Do material ao subsistema qualificado

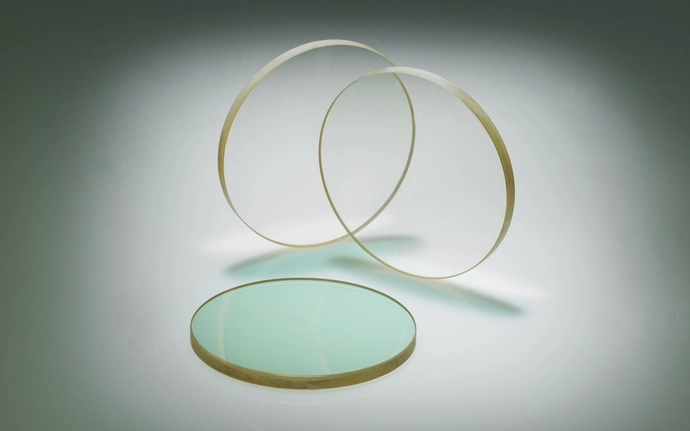

SCHOTT desenvolveu subsistemas de janela de proteção totalmente montados à base de ZnS, otimizados para transmissão multiespectral nas faixas visível e infravermelha. O sulfeto de zinco foi selecionado por suas excelentes propriedades ópticas de banda larga, combinadas com alta resistência mecânica. A SCHOTT desenvolveu revestimentos multibanda avançados e específicos para cada aplicação, que proporcionam um equilíbrio otimizado entre desempenho óptico e maior resistência a riscos.
Além do fornecimento de material, a SCHOTT entregou subsistemas completos e prontos para instalação, incluindo polimento de precisão, deposição de revestimento, montagem óptica e testes abrangentes. Os processos de fabricação e revestimento foram realizados no centro de excelência da SCHOTT para tecnologias de revestimento em Yverdon, Suíça. Todos os componentes foram qualificados utilizando procedimentos de teste de padrão militar para verificar a resistência à abrasão, erosão por areia, exposição à névoa salina e variações extremas de temperatura.
©HENSOLDT AG

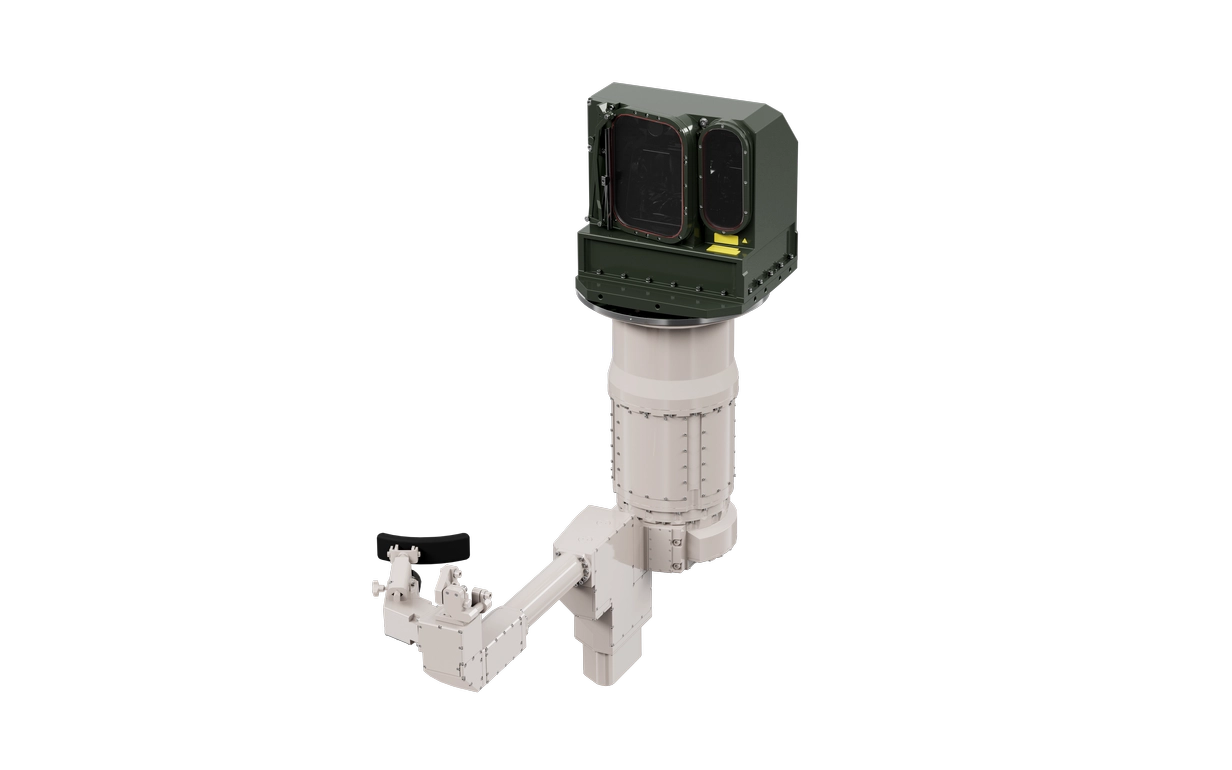

As janelas de proteção ZnS constituem um elemento de interface crítico no periscópio de comando estabilizado PERI RTWL da HENSOLDT, possibilitando observação confiável de longo alcance e detecção de alvos, ao mesmo tempo que protegem os sensores optrônicos subjacentes. O projeto demonstra a capacidade da SCHOTT de apoiar programas complexos de defesa por meio de soluções ópticas integradas, desde a engenharia de materiais até subsistemas totalmente validados.
