Connecteurs en cuivre froids pour les boîtiers de Transistor Outline
Environ
Chaque fois que des lasers haute puissance sont utilisés, l’élimination de la chaleur créée peut être un problème. Le cuivre avec sa conductivité thermique très élevée aide à relever ce défi. L’embase Cool Copper convient à une utilisation dans les projecteurs Pico, les LiDAR, les phares automobiles, etc.
Caractéristiques du produit
- Dissipateur thermique en cuivre thermoconducteur ou limace brasé sur une base TO.
- La forme du cuivre peut être personnalisée.
- Haute précision de positionnement transversal supérieure à ± 0,03 mm (< < 2,0°).
- Dissipation thermique efficace avec garantie d’herméticité.

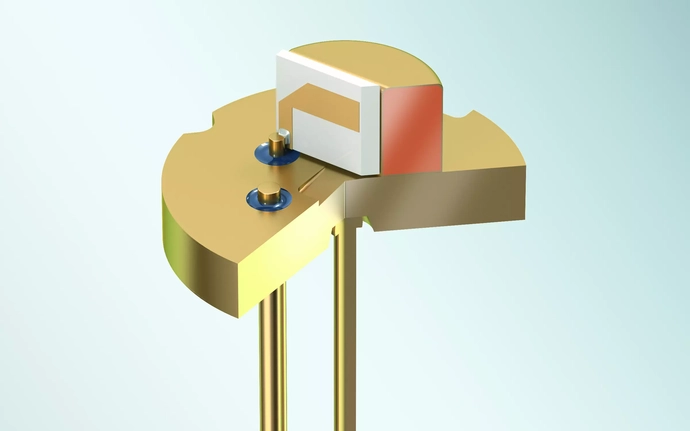

Connecteur de dissipateur thermique en cuivre

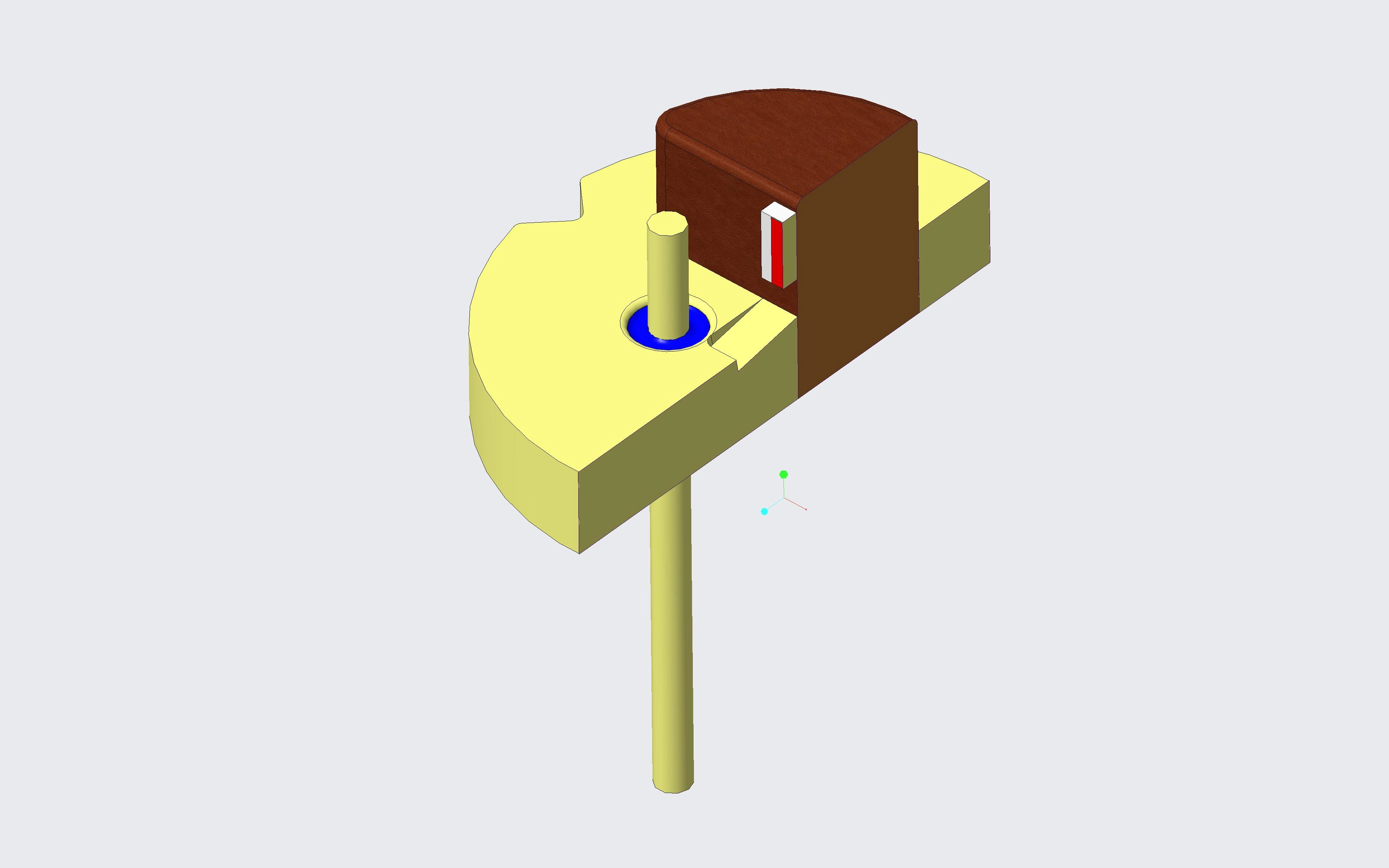

En-tête de limace en cuivre

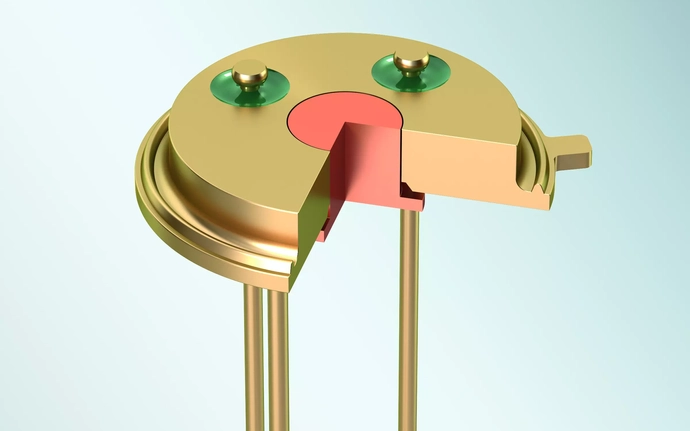

En-tête TO 9
TO 9 caractéristiques du produit
-

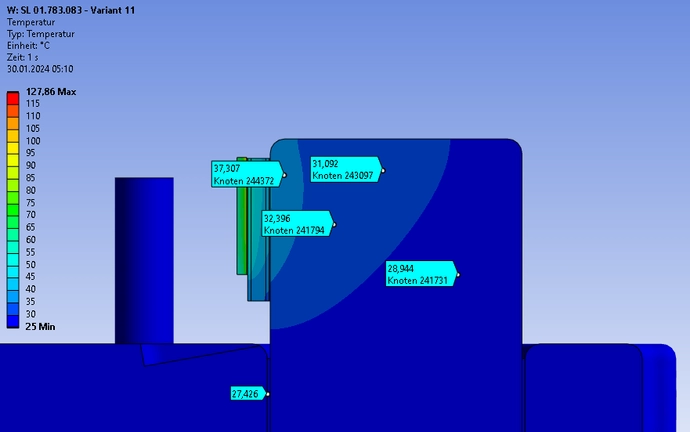

Pour la configuration TO 9, la simulation thermique montre la résistance thermique (Rth) par température moyenne de 8,14 K/W (y compris le laser, le sous-montage et l’embase).
-
Haute précision pour le contrôle de la planéité de la surface .
-
Peut être utilisé pour emballer des lasers bleus/rouges/verts/violets de plus grande puissance.
-
Pour les applications qui nécessitent des lasers haute puissance comme pour les projecteurs d’affichage, l’automobile, le marquage laser, etc.
-
Des versions personnalisées sont également possibles. La conception de boîte personnalisée pour un boîtier haute puissance multi-laser peut être réalisée en fonction de l’application et de la conception du client .
Le dissipateur thermique Cu peut abaisser la température de la puce de 21°C.
À température ambiante de TA 25,0°C,
La conception de l’en-tête CRS1010 complet a une température maximale de 82,4 °C
La conception du dissipateur thermique CRS1010 + Cu a une température maximale de 61,1 °C
À température ambiante de TA 70,0°C,
La conception de l’en-tête CRS1010 complet a une température maximale de 128,3 °C
La conception du dissipateur thermique CRS1010 + Cu a une température maximale de 106,6 °C

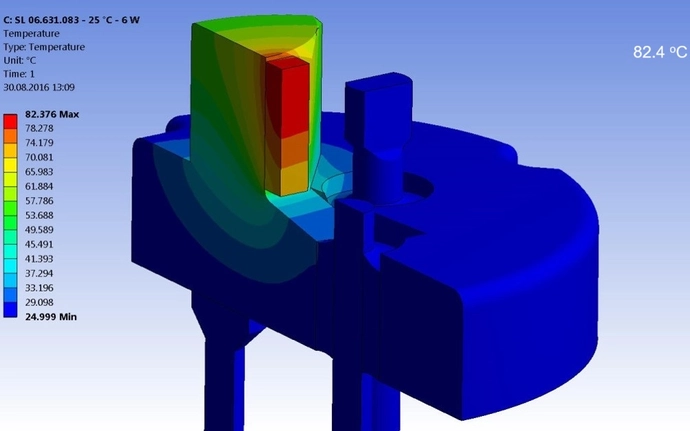

En-tête entièrement CRS1010
Environnement d’expérience : TA (température ambiante) = 25,0 °C, PH (chaleur électrique) = 6,0 W :
Dissipateur thermique Cu
Environnement d’expérience : TA (température ambiante) = 25,0 °C, PH (chaleur électrique) = 6,0 W :
En-tête entièrement CRS1010
Environnement d’expérience : TA (température ambiante) = 70,0 °C, PH (chaleur électrique) = 6,0 W :

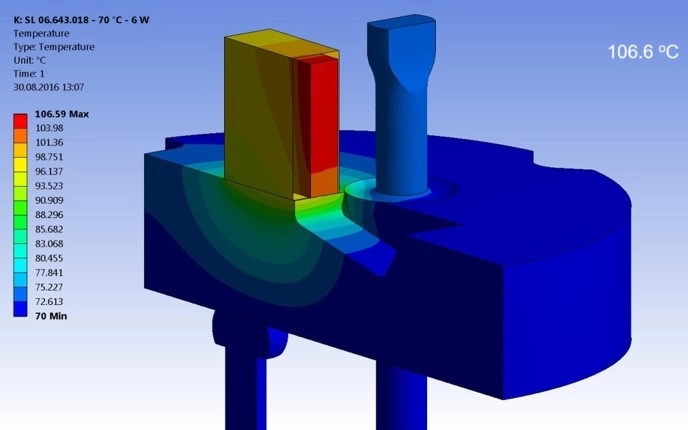

Dissipateur thermique Cu
Environnement d’expérience : TA (température ambiante) = 70,0 °C, PH (chaleur électrique) = 6,0 W :
Le dissipateur thermique Cu peut abaisser la température de la puce de 22 °C.
À température ambiante de TA 25,0°C,
La conception de l’en-tête CRS1010 complet a une température maximale de 56,4 °C
La conception du dissipateur thermique CRS1010 + Cu a une température maximale de 34,6 °C
À température ambiante de TA 105,0°C,
La conception de l’en-tête CRS1010 complet a une température maximale de 136,4 °C
La conception du dissipateur thermique CRS1010 + Cu a une température maximale de 114,6 °C

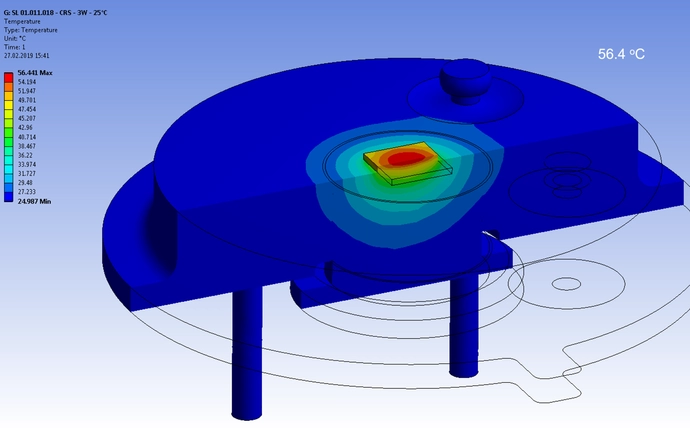

En-tête entièrement CRS1010
Environnement d’expérience : TA (température ambiante) = 25,0 °C, PH (chaleur électrique) = 3,0 W :

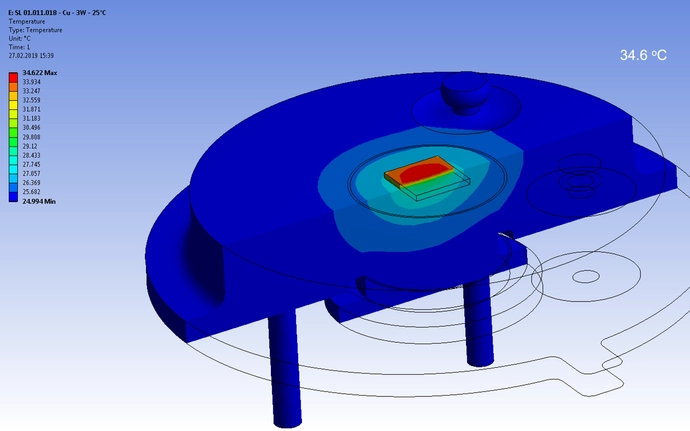

Dissipateur thermique Cu
Environnement d’expérience : TA (température ambiante) = 25,0 °C, PH (chaleur électrique) = 3,0 W :

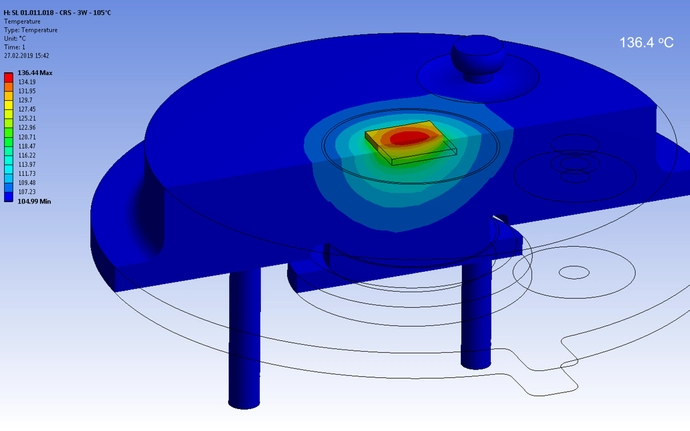

En-tête entièrement CRS1010
Environnement d’expérience : TA (température ambiante) = 105,0 °C, PH (chaleur électrique) = 3,0 W :
Dissipateur thermique Cu
Environnement d’expérience : TA (température ambiante) = 105,0 °C, PH (chaleur électrique) = 3,0 W :
