Verres optiques
Propriétés des verres optiques
Tolérances de l’indice de réfraction et du nombre d'Abbe (selon ISO 12123)
| nd | νd | |
|---|---|---|
| Étape 0.5* | ± 0,0001 (NP010) | ± 0,1 % (AN1) |
| Étape 1 | ± 0,0002 (NP020) | ± 0,2 % (AN2) |
| Étape 2 | ± 0,0003 (NP030) | ± 0,3 % (AN3) |
| Étape 3 | ± 0,0005 (NP050) | ± 0,5 % (AN5) |
Formes de livraison
Nous maîtrisons l’ensemble de la chaîne de valeur et proposons différents formats de livraison. Les spécifications et tolérances sont présentées dans notre catalogue « Verres optiques » dans la section Téléchargements.
Verre brut
- Blocs : Les blocs présentent jusqu'à cinq surfaces brutes, telles que coulées. En règle générale, au moins une surface a été usinée. Les arêtes sont arrondies. Les blocs subissent un recuit fin et sont donc appropriés pour un usinage à froid.
- Barres : Les barres présentent normalement des surfaces brutes ou meulées et des extrémités cassées ou coupées. Les barres peuvent subir soit un recuit grossier, soit un recuit fin. Les barres grossièrement recuites conviennent uniquement aux moulages à chaud.
- Baguettes : SCHOTT propose la plus vaste gamme de baguettes dans différents formats, géométries et matériaux.
Ébauches
- Plaques : Les plaques sont des pièces manufacturées quadrilatérales. Les six côtés sont usinés et les arêtes présentent des biseaux de protection.
- Plaques rondes : Les plaques rondes sont des pièces cylindriques dont le diamètre est supérieur à l’épaisseur. Les plaques rondes sont usinées sur toutes les surfaces.
- Baguettes usinées : Les baguettes usinées sont des pièces cylindriques façonnées sur toutes les surfaces. La longueur d’une baguette est toujours supérieure à son diamètre.
- Prismes usinés : Les prismes sont fabriqués par découpe et toutes leurs faces peuvent être meulées . Les prismes équilatéraux et non équilatéraux peuvent être produits sous différentes formes (prisme à angle droit, Penta prisme, etc.) à l’aide de différentes technologies de fabrication.
Moulages
- Ébauches pressées : Les moulages sont des pièces formées à chaud, principalement de sections efficaces rondes, aux rayons et chanfreins définis.
- Prismes pressés : Les prismes pressés sont des pièces formées à chaud, de formes angulaires, prismatiques. Autres dimensions possibles sur demande
Nous proposons également des composants optiques haute précision en verre optique.
Propriétés optiques :
- Indice de réfraction et tolérances
- Nombre d'Abbe et tolérances
- Homogénéité de l’indice de réfraction
- Transmission interne
- Code couleur
Propriétés internes :
- Stries
- Bulles et inclusions
- Biréfringence de contrainte
Sauf demande spécifique, le verre optique SCHOTT est livré en classe d'indice de réfraction/nombre d'Abbe 3/3 et avec un PV de mesure standard. L'indice de réfraction de toutes les pièces d’un lot ne déviera pas de plus de ± 1 x 10-4 (± 2 x 10-4 pour les moulages) des valeurs mentionnées au PV de mesure.
Assurance qualité
SCHOTT est certifié ISO 9001 et 14001 et est votre partenaire de confiance. Nos verres optiques font l’objet d’une inspection qualité rigoureuse avant livraison. La production des verres optiques est contrôlée en continu à toutes les étapes et s'achève par une inspection finale minutieuse.
La diffusion de l’indice de réfraction, la biréfringence, les stries et les bulles sont contrôlés pour chaque lot de livraison conformément à la norme DIN ISO 10110, Un certificat de mesure conforme à la norme DIN EN 10204 atteste de la qualité standard de la livraison. Sur demande, nous fournissons également des certificats de mesure avec une précision accrue. Pour les ébauches hautement homogènes, l’homogénéité est vérifiée par interférométrie.
Propriétés du verre haute homogénéité
Spécifications
SCHOTT propose cinq classes d’homogénéité pour ces matières. Grâce à un processus de fabrication scrupuleusement contrôlé, les pièces en verre de qualité H4 présentent une variation maximale de l’indice de réfraction Peak to Valley de 2 x10 -6 tandis que le niveau de qualité H5 offre une valeur de 1 x10-6. La variation maximale de l’indice de réfraction est exprimée en valeurs peak to valley conformément à la norme ISO 12123.
Homogénéité des verres optiques
Les exigences accrues en termes d’homogénéité d’indice de réfraction forment cinq classes conformément aux normes ISO 10110 et ISO 12123.Vous trouverez dans notre catalogue « Verres Optiques »", sous la section Téléchargements, les classes d’homogénéité et leur variation maximale de l’indice de réfraction de même que leurs champs d'application. (1.4. Homogénéité de l’indice de réfraction)
SCHOTT propose de stock une sélection de verres optiques sous forme d'ébauches recuit fin de haute homogénéité. Un aperçu des types de verre, dimensions et classes d’homogénéité est présenté dans notre catalogue « Verres optiques », sous la section Téléchargements. (1.4.1 Verres haute homogénéité disponibles de stock)
Propriétés des verres i-Line
Formes de livraison
Nous proposons des verres i-Line jusqu'à diamètre 300 mm et épaisseurs 100 mm. Des dimensions personnalisées sont possibles sur demande.
Les formes personnalisées comprennent :
- Usinage CNC
- Traitement optique
- Polissage
- Sous-assemblage
Homogénéité de l’indice de réfraction
La variation maximale de l’indice de réfraction dépend de la dimension du verre.
- Ø 150 mm avec une variation maximale de 0,5 · 10–6
- Ø 200 mm avec une variation maximale de 1,0 · 10–6 (H5)
- Ø 250 mm avec une variation maximale de 2,0 · 10–6 (H4)
Nous proposons également des composants optiques haute précision fabriqués en verres i-Line.
Spécifications
L’homogénéité, les bulles/inclusions et les valeurs de dispersion sont présentés dans le catalogue « Verres Optiques », disponible sous l'onglet Téléchargements.
Assurance qualité
- Les verres i-Line sont soumis à un contrôle à 100% de l’homogénéité, de la biréfringence, des stries, des bulles et des inclusions.
- L’indice de réfraction et la transmittance sont contrôlés statistiquement.

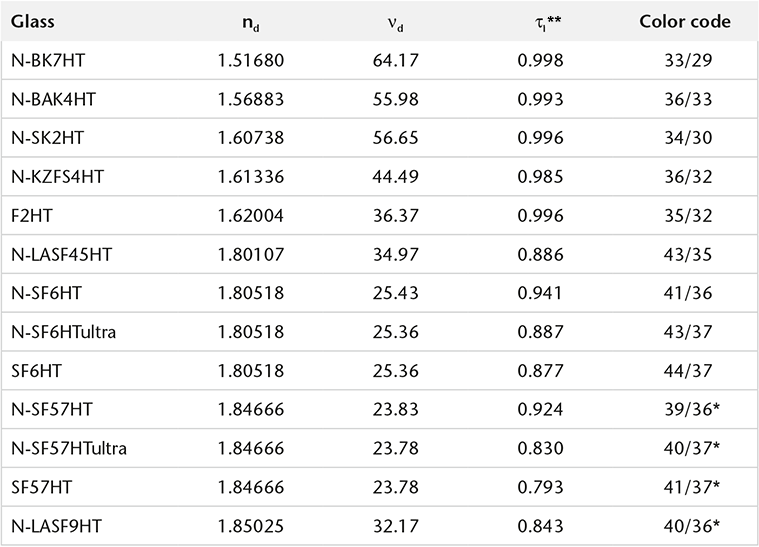

Propriétés des verres HT et HTultra
* Longueur d’onde de transmission 0,7 et 0,05
** Épaisseur 10 mm, longueur d’onde de 400 nm
Aperçu de la haute transmittance***

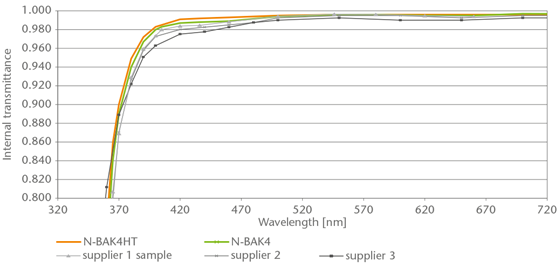

N-BAK4HT, nd = 1,5883, vd = 55,98

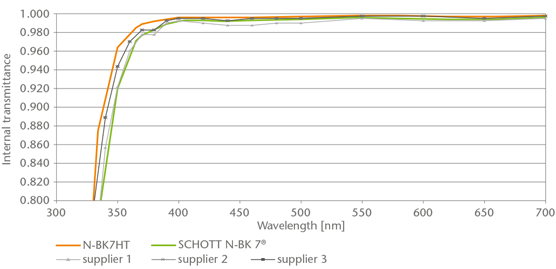

N-BK7HT, nd = 1,51680, vd = 64,17

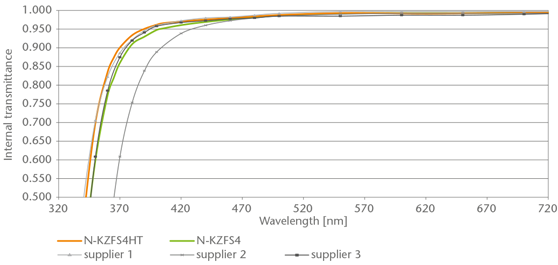

N-KZFS4HT, nd = 1,61336, vd = 44,49

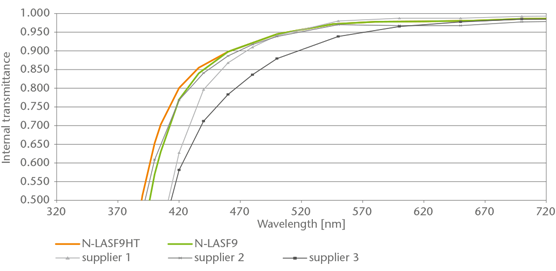

N-LASF9HT, nd = 1,85025, vd = 32,17

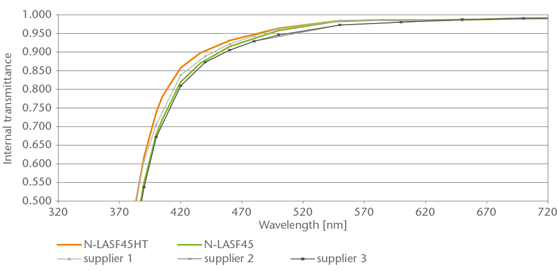

N-LASF45HT, nd = 1,80107, vd = 34,97

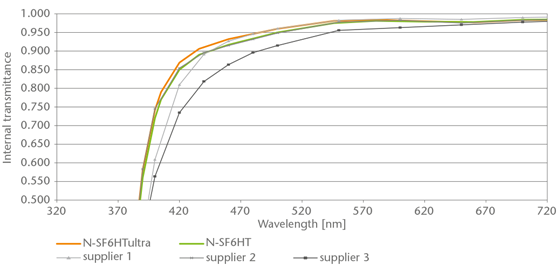

N-SF6HTultra, nd = 1,80518, vd = 32,36

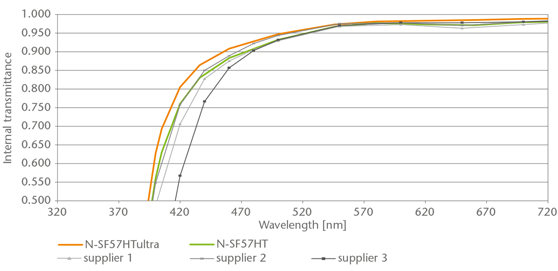

N-SF57HTultra, nd = 1,84666, vd = 23,78
***Alors que les courbes de transmittance interne des verres optiques standard mentionnées dans la fiche technique présentent des valeurs médianes, les courbes concernant les types de verre HT et HTultra indiquent des valeurs minimales garanties de transmittance interne dans le spectre visible. Les graphiques sont valides pour des échantillons d'épaisseur 25 mm.
Formes de livraison
Les verres HT et HTultra sont disponibles sous différentes formes de livraison :
Composants
- Prismes polis de dimensions comprises entre 10 mm à 200 mm
- Lentilles de dimensions comprises entre 3 mm et 200 mm
Moulages
- Diamètre de 5 mm jusqu'à 320 mm et épaisseur au centre de 2 mm à 100 mm
Verre brut
- Barres de dimensions ≤ 50 mm
- Blocs de dimensions 190 mm x 180 mm x 140 mm
D’autres formes et dimensions de livraison sont possibles sur demande (en fonction du type de verre).
Nous proposons également des composants optiques de haute précision en verre optique.

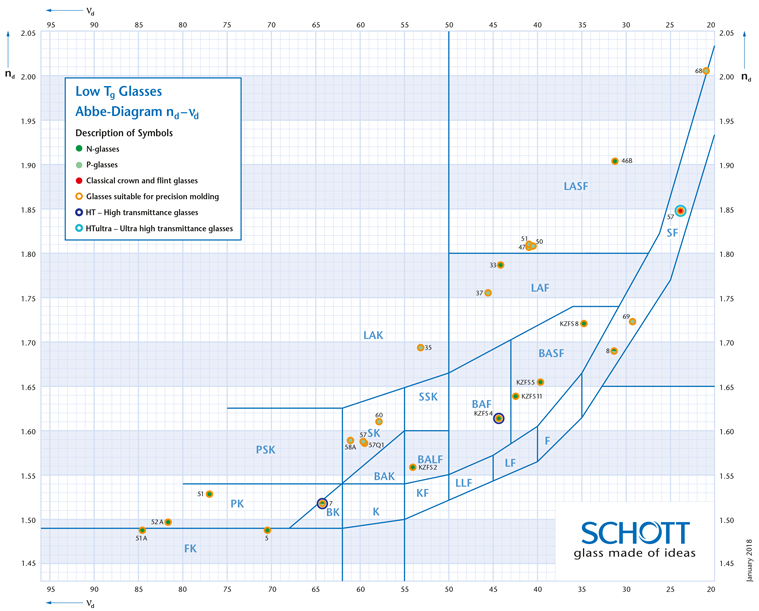

Propriétés des verres à faible Tg pour le moulage de précision
Les verres à faible Tg ont une température de transformation vitreuse adaptée au moulage de précision ; leur composition est spécifique, afin de réduire la tendance à la dévitrification et à la réaction avec les matériaux constituant le moule dans la plage de température de moulage.
Lors du moulage de précision, une pré-forme polie ou polie feu est usinée selon la géométrie finale tout en conservant sa qualité de surface. La plage de température typique du procédé de moulage est comprise entre 500 et 700 °C. Il est ainsi possible d’augmenter la durée de vie du matériau du moule tout en réduisant considérablement le temps de pressage.
Matériaux
Les spécifications et les tolérances peuvent être consultées dans la « Fiche technique des matériaux optiques pour moulage de précision » dans la section Téléchargements.
Formes de livraison
Les verres à faible Tg pour le moulage de précision peuvent être fournis sous différentes formes:
Baguettes de verre optique
- Différentes formes avec diamètre < 1 mm – 7,5 mm et longueur jusqu'à 1 000 mm
- Diverses qualités de surface avec diamètre > 7,5 mm - 12,5 mm et longueur jusqu'à 140 mm
Lentilles boules
- Différents formats de diamètre compris entre 0,8 mm et 320 mm
D’autres formes et dimensions de livraison sont possibles sur demande.
Propriétés des verres résistants aux rayonnements
Pour une utilisation en environnement à forts rayonnements ionisants
SCHOTT Advanced Optics propose une variété de types de verre résistants aux rayonnements avec différentes propriétés de dispersion :
- BK7G18
- LF5G19
- LF5G15
- K5G20
- LAK9G15
- F2G12
- SF6G05
Ces types de verre peuvent être utilisés dans des environnements hautement radioactifs. La résistance aux rayonnements diffère selon le type de verre et peut s'avérer extrêmement élevée pour certains d'entre eux comme les verres BK7G18 et LF5G19.
Veuillez noter que tous les verres résistants aux rayonnements, à l'exception du LAK9G15, sont généralement disponibles dans une qualité de bulle standard, conformément au catalogue Verres optiques. La section transversale totale autorisée des bulles dans le verre LAK9G15 est de 0,1 mm2 par 100 cm3 pour les bulles de diamètre > 0,03 mm. Un nombre important d’inclusions de diamètre < 0,03 mm est typique de ce type de verre et ne peut pas être évité par les moyens de production.
Formes de livraison
Les verres résistants aux rayonnements sont disponibles sous différentes formes de livraison:
- Ébauches
- Moulages
- Baguettes
Des dimensions personnalisées sont possibles sur demande.
Nous proposons également des composants optiques de haute précision à partir de verres résistants aux rayonnements
Assurance qualité
- Certificats de mesures d’indice de réfraction et de dispersion et données de transmittance détaillées sur demande.
- Microscopes de mesure précis et configurations de mesure des tensions selon la méthode « de Senarmont » pour contrôle de la qualité interne et de la biréfringence.
- Interféromètre d'ouverture jusqu'à 24 pouces de diamètre pour l’inspection de l’homogénéité optique.
