Matériaux et composants laser

Les matériaux et composants laser SCHOTT conviennent aux lasers à diode, à semi-conducteurs et à gaz, couvrant une multitude de longueurs d’onde et de longueurs d’impulsion. Dans tous les cas, ils reflètent la réputation de SCHOTT comme fournisseur de composants de la plus haute qualité avec une gamme de propriétés adaptées à vos besoins en matière de laser.

Large éventail de propriétés pour une vaste gamme de lasers

Une section efficace d’émission élevée

Nos produits LG-940, LG-950 et LG-960 sont des verres phosphate dopés à l’erbium et à l’ytterbium et leurs caractéristiques, comme un très faible dn/dT, de bonnes propriétés thermiques et des sections efficaces d’émission très élevée, en font des matières appropriées pour les télémètres laser et les lasers médicaux.

Une grande homogénéité

SCHOTT peut produire des plaques de grandes dimensions (pour intégration en zigzag) et des barreaux laser de diamètres importants, d’une qualité optique et d’une homogénéité exceptionnelles, améliorant ainsi leur adaptabilité aux systèmes laser d’usinage des matériaux.

D’excellentes propriétés thermiques et mécaniques

L’APG-760 est un verre laser supérieur et ses propriétés thermiques et mécaniques accrues en font le matériau parfait pour les systèmes laser à taux de répétition élevés.

Des solutions personnalisées

SCHOTT peut proposer des produits sur mesure avec des traitements hautement réfléchissants ou antireflet dotés d’un LIDT élevé pour répondre parfaitement à vos besoins.

Verre laser actif

SCHOTT propose du verre laser actif à base de phosphate et de silicate.

Verre laser à base de silicate

Le LG-680 est le verre laser classique qui se caractérise par une section efficace élevée, une haute transmission des UV et une grande résistance à la solarisation. Ce verre est couramment utilisé dans les systèmes laser semi-conducteurs à haut taux de répétition.

Verre laser à base de phosphate pour les applications haute énergie

Les LG-750, LG-760 et LG-770 ont été développés pour répondre aux besoins de la communauté des lasers semi-conducteurs haute énergie. Ces trois verres présentent une section efficace de laser élevée, un faible indice de réfraction non linéaire et des caractéristiques thermiques. Tous sont disponibles dans la version sans particules métalliques de platine ou sans autres inclusions susceptibles d’endommager le laser.

Verre laser à base de phosphate pour les applications haute puissance et à impulsions ultra-courtes

L’APG-1 est un verre phosphate présentant des propriétés thermiques et mécaniques accrues, souhaitables dans les applications de puissance moyenne élevée La large bande d’émission de ces matériaux a été utilisée dans des systèmes de laser femtoseconde. Grâce à un plus faible gain de la section efficace et à une longue durée de vie d’émission à faible concentration, ce verre est intéressant pour les applications limitées par l’émission stimulée amplifiée et/ou destinées à être excitées par des lasers à diode.

Verre laser phosphate pour applications haute puissance à 1,00 μm

L’APG-760 s’inscrit dans notre nouvelle génération de verres laser avancés, avec des propriétés thermiques et mécaniques accrues. Il est recommandé de l’utiliser comme matériau actif dans les systèmes laser à haut taux de répétition.

Verre laser phosphate de sécurité oculaire pour une émission de 1,5 μm

Les LG-940, LG-950 et LG-960 sont des verres phosphate dopés à l’erbium et à l’ytterbium destinés à être utilisés dans les systèmes laser à lampe flash ou à pompage par diode. Ils possèdent un très faible dn/dT, de bonnes propriétés thermiques et une section efficace d’émission très élevée. Les applications typiques sont les télémètres laser et les lasers médicaux.

Verre laser à large bande

Le BLG-80 est un verre laser phosphate dopé au néodyme et à l’ytterbium d’un spectre d’émission très large utilisable dans les systèmes laser à compression d’impulsion. Il offre également des possibilités de réglage de la longueur d’onde d’émission laser dans le large spectre d’émission.



LG-680 LG-750 LG-760 LG-770 APG-1 APG-760 BLG-80 LG-940 LG-950 LG-960
Longueur d’onde du pic d’émission (nm) 1 060 1 054 1 054 1 053 1 054 1 054 1 055 1 533 1 533 1 534,3
Largeur d’émission (nm) 36 26 24 25 28 29,2 40,6 40 53 42,9
[μs]RadDurée de vie radiative τ 361 347 323 350 361 376 327 9 400 8 600 11,0
]2Section efficace d’émission σem [10 –20 cm 2,5 3,7 4,5 3,9 3,4 3,2 N/A 0,7 0,7 6,7

Picde l’indice de réfraction n 1,560 1,516 1,508 1,500 1,526 1,5328 1,5491 1,522 1,515 1,544
Indice de réfraction non linéaire n2 4,3 3,0 2,9 2,9 3,1 3,01 3,68 3,5 3,4 3,6
/K]–6dn/dTrel. (1060 nm 20 ° - 40 °C) [10 2,9 -5,1 -6,8 -4,7 1,2 1,9 -3,8 -3,6 - -

Densité ρ [g/cm3] 2,54 2,83 2,60 2,59 2,63 2,70 2,93 3,04 2,92 3,14
Conductivité thermique λ25 °C [W/(m ・ K)] 1,19 0,49 0,57 0,57 0,78 0,76 0,53 0,51 0,63 0,65
Dilatation thermique α(+20/+300 °C) [10–6/K] 10,18 13,01 15,04 13,36 9,96 8,9 13,1 11,96 12,90 10,0

Application haute énergie
Impulsion haute puissance/ultra-courte
Sécurité oculaire
Applications médicales/cosmétiques
Usinage des matériaux
Télémètres
LIDAR
Analyses

Filtre de cavité laser S7000, S7005 et S7010N

SCHOTT produit trois types de filtres de cavité laser : S7000, S7005 et S7010N.

Le S7000 est un verre transparent dopé au cérium utilisable comme matériau de cavité laser. Il peut également servir de matériau de coupure.

Le S7005 est un matériau de cavité laser avec un dopage de 5 % d’oxyde de samarium (Sm2O3). Il est généralement utilisé pour des parois de tubes d’épaisseur supérieure à 6 mm.

Le S7010N est un matériau de cavité laser avec un dopage de 10 % d’oxyde de samarium. Ce verre est recommandé pour la plupart des applications.

SCHOTT propose une gamme complète de ces filtres commerciaux en silicate et peut produire une gamme complète de niveaux de dopage pour des applications spécifiques.



Pour obtenir nos spécifications, veuillez consulter notre « Fiche technique des tubes et filtres à flux de cavité laser » dans la section Téléchargements.

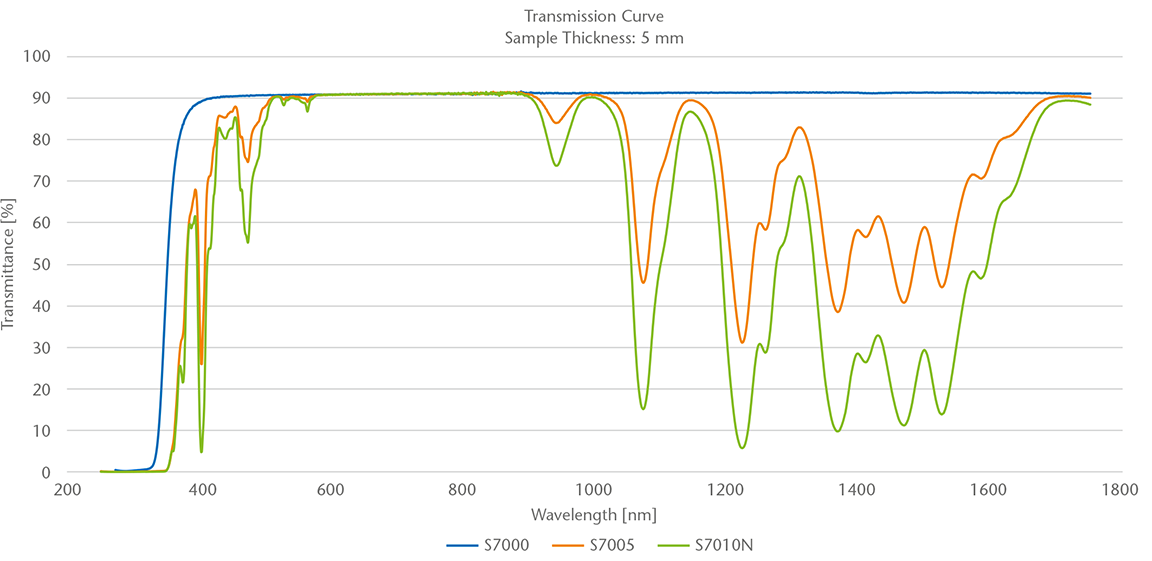

Filtre de cavité laser

* Ce graphique est également disponible dans notre « Fiche technique des tubes et filtres à flux de cavité laser », dans la section Téléchargements.



Propriétés mécaniques

Les verres laser actifs sont disponibles sous forme de composants entièrement finis, tels que des barreaux, plaques et disques, fabriqués selon les spécifications du client.

Pour obtenir les spécifications et valeurs typiques de nos composants laser, veuillez consulter nos documents « Fiche technique des tubes et filtres à flux de cavité laser » et « Composants en verre laser ultra-précis et durables » dans la section Téléchargements.

Verre cladding

Le verre cladding est utilisé pour les matériaux laser actifs afin d’absorber la lumière provenant des émissions spontanées et des émissions spontanées amplifiées. Ces effets réduisent l’efficacité du laser et peuvent endommager les matériaux actifs.

Pour obtenir nos spécifications, veuillez consulter notre « Fiche technique sur le verre cladding » dans la section Téléchargements.


Nous fournissons des composants laser entièrement finis, fabriqués à partir de nos filtres laser de haute qualité. Nous réalisons des conceptions sur mesure complètes pour répondre parfaitement aux exigences de votre application.

Qualité

Fusion et contrat

SCHOTT reconnaît que les besoins des clients en matière de laser ne se limitent pas aux verres disponibles. C’est pourquoi SCHOTT propose un programme de coulée d’essai personnalisé sur base contractuelle. SCHOTT peut ainsi fournir des échantillons de verre pour la caractérisation des propriétés optiques, physiques et laser, ainsi que pour la fabrication de petites pièces optiques et de dispositifs, vous permettant de bénéficier de notre vaste connaissance du verre. Sur demande, SCHOTT peut également produire votre composition de verre.



Assurance qualité

Le contrôle qualité repose sur un contrôle statistique des processus, ainsi que sur une inspection finale rigoureuse du composant fini. Les propriétés du verre sont mesurées pour chaque coulée, tandis que notre large gamme d’instruments de mesure se compose d’interféromètres et d’interféromètres à microscope, de spectrophotomètres, de lunettes auto-collimatrices, de systèmes de test des propriétés physiques, de systèmes de vision et d’un banc d’essai laser.
