SEFUSE®

El principio de funcionamiento de los fusibles térmicos se basa en el concepto de que el elemento térmico se derretirá y cortará la corriente eléctrica en caso de que la temperatura ambiente alcance un nivel peligroso. SCHOTT ofrece una amplia selección de fusibles térmicos que abarcan una amplia gama de temperaturas de funcionamiento y corrientes nominales.

Características de los fusibles térmicos SEFUSE®

Opciones para cada aplicación

SCHOTT ofrece una amplia gama de fusibles térmicos con corriente nominal de 0.5 a 15 A y temperatura de funcionamiento de 73 a 240 °C, lo que permite a los clientes realizar una selección optimizada para los requisitos exactos de aplicación.

Ecológico

Los fusibles térmicos SEFUSE® no contienen sustancias peligrosas y cumplen con las normas de WEEE y RoHS. Además, los contactos deslizantes de los fusibles térmicos de tipo SF SEFUSE® están fabricados con un material ecológico de óxido de cobre y plata (AgCuO) patentado en todo el mundo.

Excelente temperatura nominal

La serie SFH/R tiene un alto límite de temperatura (Tm) y ofrece un excelente desempeño del aislamiento a altas temperaturas gracias a una pastilla térmica que utiliza materiales nuevos e innovadores.

Tabla de productos de fusibles térmicos SEFUSE®

Existen dos tipos de SEFUSE®: SF y SM. El tipo SF utiliza material termosensible como la pastilla térmica, mientras que el tipo SM utiliza una aleación fusible.  Ambos tipos son adecuados para una amplia gama de aplicaciones.

SEFUSE Thermal links Product Table

Fusibles térmicos SEFUSE® de tipo SF - Clasificaciones

Clasificaciones del tipo SF de SEFUSE

Clasificaciones del tipo SF de SEFUSE

* Certificación BEAB sin renovación
La certificación BEAB, que se obtuvo para algunas series de fusibles térmicos SEFUSE®, no se renovará después de la fecha de caducidad de febrero de 2022.

* Acerca del número de autodeclaración CCC
Debido a la publicación de nuevas normas de implementación de la Administración de Certificaciones y Acreditaciones de la República Popular China (CNCA), el método de autenticación de fusibles térmicos se cambió a la autodeclaración del CCC (n.º de índice 2019-1571296947171 /n.º de documento 2019 n.º 44). Los fusibles térmicos SEFUSE® de SCHOTT que habían obtenido la certificación CCC han completado la conversión a la autodeclaración de CCC en consecuencia.

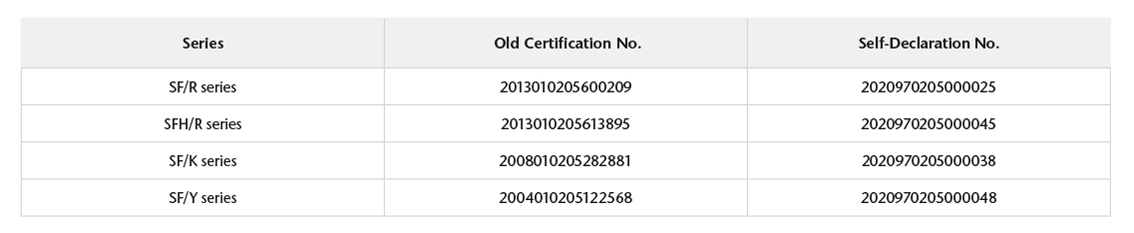

Series Old Certification No. Self-Declaration No.

SF/R series

2013010205600209

2020970205000025
SFH/R series 2013010205613895 2020970205000045
SF/K series 2008010205282881 2020970205000038
SF/Y series  - 2020000205000015
Nota
  1. No se utilizan sustancias peligrosas prescritas por WEEE y RoHS. Ninguno de los productos utiliza SVHC prescritas por REACH (205 sustancias, 17 de julio de 2022).
    • Serie SF/R & serie SFH/R: Para el tipo de longitud de cable estándar, añada el sufijo "0" al final del número de pieza. Para el tipo de longitud de cable largo, añada el sufijo "1" al final del número de pieza.
    • Serie SF/Y: El número de pieza indica fusibles térmicos con longitudes de cable estándar. Para los tipos de longitud de cable largo, añada el sufijo "-1" al final del número de pieza.
  2. Esta es la temperatura máxima medida en el fusible térmico cuando continúa conduciendo una corriente nominal sin cambiar su estado de conductividad durante 168 horas.
  3. Los valores eléctricos nominales de acuerdo con las diversas normas de seguridad se muestran en la siguiente tabla.
  4. Rated Voltage UL/cUL VDE CCC KTL PSE &)

    AC120V

    20A (Resistive)  -  -  -  -


    AC250V

    10A (Resistive) 10A  10A   10A  10A
    15A (Resistive) 15A 15A 15A 15A
    16A (Resistive)  -  -  -  -
    • Serie SF/R: Los siguientes tipos SF han superado la prueba de envejecimiento por calor conductor (CHAT) especificada por la norma de seguridad UL: SF113R*, SF129R*, SF139R*, SF144R*, SF150R*, SF167R*, SF184R*, SF188R*, SF214R*, SF229R* y SF240R*.
    • Serie SFH/R: Los siguientes tipos SF han superado la prueba de envejecimiento por calor conductor (CHAT) especificada por la norma de seguridad UL: SFH124R*, SFH162R* y SFH172R*.
    • Serie SF/K: Los siguientes tipos SF han superado la prueba de envejecimiento por calor conductor (CHAT) especificada por la norma de seguridad UL: SF167K, SF188K y SF214K.
    • Serie SF/R: Con respecto a la norma PSE, SF/R está disponible por separado para clasificaciones de 10 A y 15 A. Seleccione la clasificación de producto adecuada de acuerdo con las especificaciones de la aplicación final.
    • Serie SFH/R: Con respecto a la norma PSE, SFH/R está disponible por separado para clasificaciones de 10 A y 15 A. Seleccione la clasificación de producto adecuada de acuerdo con las especificaciones de la aplicación final.
  5. En caso de solicitudes de fusibles térmicos de corriente nominal de 10 A, añada "J1" después del número de pieza (nombre), es decir, SF***R0 J1, SFH***R0 J1.
  6. Se utilizaron las siguientes clasificaciones eléctricas para los estándares de seguridad UL, VDE y KTL: 10 A (resistiva)/250 V CA.
  7. Pendiente de aprobación.

Fusibles térmicos SEFUSE® de tipo SM - Clasificaciones

SEFUSE tipo SM

* Certificación BEAB sin renovación
La certificación BEAB, que se obtuvo para algunas series de fusibles térmicos SEFUSE®, no se renovará después de la fecha de caducidad de febrero de 2022.

* Acerca del número de autodeclaración CCC

Debido a la publicación de nuevas normas de implementación de la Administración de Certificaciones y Acreditaciones de la República Popular China (CNCA), el método de autenticación de fusibles térmicos se cambió a la autodeclaración del CCC (n.º de índice 2019-1571296947171 /n.º de documento 2019 n.º 44). Los fusibles térmicos SEFUSE® de SCHOTT que habían obtenido la certificación CCC han completado la conversión a la autodeclaración de CCC en consecuencia.

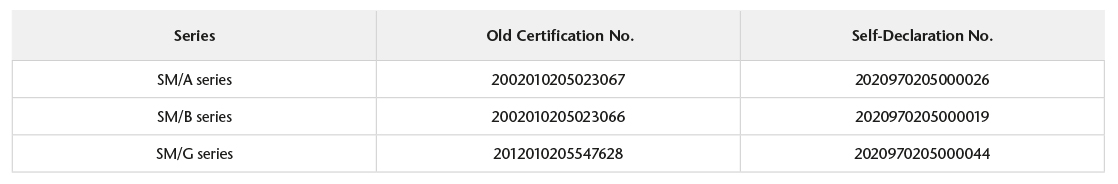

Series  Old Certification No.  Self-Declaration No.
 SM/A series  2002010205023067  2020970205000026
 SM/B series  2002010205023066  2020970205000019
 SM/G series  2012010205547628  2020970205000044




Nota

  1. No se utilizan sustancias peligrosas prescritas por WEEE y RoHS. Ninguno de los productos utiliza SVHC prescritas por REACH (205 sustancias, 17 de julio de 2022).
  2. Para el tipo de longitud de cable estándar, añada el sufijo "0" al final del número de pieza. Para el tipo de longitud de cable largo, añada el sufijo "1" al final del número de pieza.
  3. Los valores nominales de CC son aprobados por UL y VDE.
  4. SM072A* cuenta con el reconocimiento c-UL.
