Vidrio óptico

La impresionante gama de cualidades técnicas que se encuentra en el vidrio óptico refleja la variedad de diferentes aplicaciones que abarca nuestra amplia gama de productos. En todos los casos, SCHOTT garantiza un control de calidad resistente y un compromiso con el uso de materiales de la mejor calidad.

Estricto control de calidad para un rendimiento fiable y constante

Índice de refracción homogéneo

Los procesos de fabricación cuidadosamente controlados garantizan que los valores en blanco de vidrio tengan una distribución del índice de refracción muy homogénea. SCHOTT logra una variación del índice de refracción por debajo de una parte por millón. Los interferómetros extremadamente precisos y avanzados determinan la homogeneidad.

Valores de transmitancia líderes en la industria

La cartera actual de SCHOTT incluye 13 vidrios HT y HTultra. Algunos muestran los mejores valores de transmitancia disponibles actualmente en el mercado del vidrio óptico, incluidos N-BAK4HT, N-BK7HT, F2HT, N-SF57HTultra y N-SF6HTultra.

Metrología líder

SCHOTT desarrolla continuamente su equipo de metrología para permanecer a la vanguardia de la medición. Este equipo de metrología altamente sofisticado permite a SCHOTT ofrecer las tolerancias más estrictas del mercado.

Altos estándares de calidad

SCHOTT cuenta con las certificaciones ISO 9001 y 14001, y todos los productos de vidrio óptico se someten a una rigurosa inspección de calidad antes de su entrega. La producción de vidrio óptico se supervisa continuamente en todas las fases de la producción, además de una inspección final elaborada.

Propiedades del vidrio óptico

Tolerancias para el índice de refracción y el número Abbe (según la norma ISO 12123)


nd νd
Paso 0.5* ± 0.0001 (NP010) ± 0.1% (AN1)
Paso 1 ±0.0002 (NP020) ± 0.2% (AN2)
Paso 2 ± 0.0003 (NP030) ± 0.3% (AN3)
Paso 3 ± 0.0005 (NP050) ± 0.5% (AN5)
* solo para tipos de vidrio seleccionados



Formas de suministro

Dominamos toda la cadena de valor y ofrecemos varias formas de suministro. Para conocer las especificaciones y tolerancias, consulte nuestro "Catálogo de vidrio óptico" en la sección de descargas.Vidrio

bruto

  • Bloques: Los bloques tienen hasta cinco superficies tal como se fundió. Normalmente, se ha trabajado al menos una superficie. Los bordes son redondeados. Los bloques son de recocido fino y, por lo tanto, adecuados para el trabajo en frío.
  • Tiras: Las tiras normalmente tienen superficies lijadas o sin trabajar y extremos rotos o cortados. Las tiras son de recocido grueso o recocido fino. Las tiras recocidas gruesas solo son adecuadas para prensas de recalentamiento
  • Varillas: SCHOTT ofrece la más amplia gama de varillas con diferentes geometrías, formatos y materiales.

Vacíos cortados

  • Placas: Las placas son piezas de fabricación cuadrilateral. Los seis lados están trabajados; los bordes tienen biseles de protección.
  • Placas redondas: Las placas redondas son piezas cilíndricas cuyo diámetro es mayor que el grosor. Las placas redondas se mecanizan en todas las superficies.
  • Varillas trabajadas: Las varillas trabajadas son piezas cilíndricas que se mecanizan por todos los lados. La longitud de una varilla es siempre mayor que su diámetro.
  • Prismas de corte: Los prismas de corte son prismas producidos por el corte y se pueden rectificar en todos los lados. Los prismas equiláteros y no equiláterod se pueden producir de diversas formas (crestas, pentas, prismas triples...) utilizando diferentes tecnologías de fabricación.

Prensados

  • Blancos prensados: Los blancos prensados son piezas conformadas en caliente con secciones transversales principalmente redondas, radios y biseles definidos.
  • Prismas prensados: Los prismas prensados son piezas conformadas en caliente con formas angulares y prismáticas. Otras dimensiones disponibles bajo pedido

También ofrecemos componentes ópticos de alta precisión fabricados con vidrio óptico.



Especificaciones del vidrio óptico

Los vidrios ópticos SCHOTT se especifican en función de sus propiedades ópticas e internas.


Propiedades ópticas:

  • Índice de refracción con tolerancias
  • Valor Abbe con tolerancias
  • Homogeneidad del índice de refracción
  • Transmisión interna
  • Código de colores

Propiedades internas:

  • Estrías
  • Burbujas e inclusiones
  • Birrefringencia por estrés

A menos que se solicite específicamente, el vidrio óptico SCHOTT se entregará en el paso 3/3 del índice de refracción/número Abbe con un informe de ensayo estándar. El índice de refracción de todas las partes del lote no se desviará más de ±1 x 10-4 (± 2 x 10-4 para prensado) del informe de la prueba.



Garantía de calidad

SCHOTT cuenta con las certificaciones ISO 9001 y 14001 y puede ser su socio de confianza. Nuestro vidrio óptico se somete a una estricta inspección de calidad antes de su entrega. La producción de vidrio óptico se supervisa continuamente en todas las etapas, además de una inspección final elaborada.

Los lotes de suministro se someten a pruebas de dispersión del índice de refracción, birrefringencia de esfuerzo, estrías y burbujas de acuerdo con DIN ISO 10110. Un certificado de prueba conforme a la norma DIN EN 10204 documenta la calidad del suministro estándar. También podemos suministrar certificados de prueba con mayor precisión previa solicitud. Para hojas de corte altamente homogéneas, confirmamos la homogeneidad mediante interferometría.

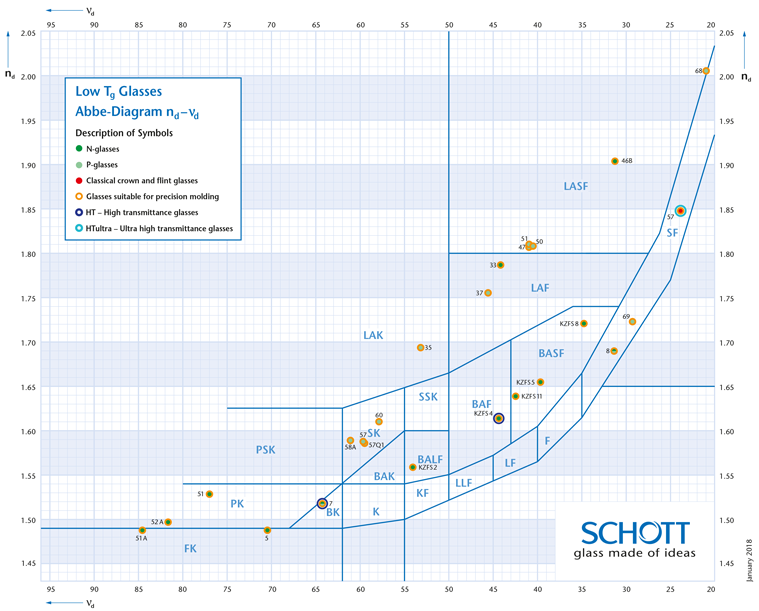

Diagrama Abbe - nd-vd Fotografía para OnEx - EN 2020



Propiedades del vidrio de alta homogeneidad

Características técnicas

SCHOTT ofrece vidrios en cinco niveles de homogeneidad. Gracias a un proceso de fabricación cuidadosamente controlado, las piezas de vidrio con calidad H4 tienen una variación máxima del índice de refracción de pico a valle de 2 × 10-6, mientras que el nivel de calidad H5 alcanza un valor de 1 × 10-6. La variación máxima del índice de refracción se expresa en valores de pico a valle de acuerdo con la norma ISO 12123.



Homogeneidad del vidrio óptico

El aumento de los requisitos de homogeneidad del índice de refracción comprende cinco clases de conformidad con las normas ISO 10110 e ISO 12123.Las clases de

homogeneidad y su variación máxima del índice de refracción, así como la aplicabilidad, se pueden encontrar en el "Catálogo de vidrio óptico", disponible en la sección de descargas. (1.4. Homogeneidad del índice de refracción)

SCHOTT ofrece una selección de vidrios ópticos como blancos de corte recocido fino en homogeneidades altas de las existencias. Puede encontrar una descripción general de los tipos de vidrio disponibles, las dimensiones y los niveles de homogeneidad en nuestro "Catálogo de vidrio óptico", disponible en la sección de descarga. (1.4.1 Vidrio de alta homogeneidad disponible en inventario)

Propiedades del vidrio i-Line

Formas de suministro

Ofrecemos vidrios i-Line de hasta 300 mm de diámetro y grosores de hasta 100 mm. Es posible personalizar las dimensiones previa solicitud.Las formas

personalizadas incluyen:

  • Mecanizado CNC
  • Revestimiento
  • Pulido
  • Subconjuntos

Homogeneidad del índice de refracción

La variación máxima del índice de refracción depende de la dimensión del vidrio.

  • Ø 150 mm  con una variación máxima de 0,5 · 10–6
  • Ø 200 mm  con una variación máxima de 1,0 · 10–6 (H5)
  • Ø 250 mm  con una variación máxima de 2,0 · 10–6 (H4)

También ofrecemos componentes ópticos de alta precisión fabricados con vidrios i-Line.



Características técnicas

Los valores de homogeneidad, burbujas/inclusiones y dispersión se pueden encontrar en el "Catálogo de vidrio óptico", disponible en la sección de descargas.



Garantía de calidad

  • el vidrio i-Line está sujeto a un control total de homogeneidad, birrefringencia de estrés, estrías, burbujas e inclusiones.
  • El índice de refracción y la transmitancia se controlan estadísticamente.



Propiedades del vidrio HT y HTultra

Vidrio HT y HTultra

* Longitud de onda para transmitancia 0,7 y 0,05
** Grosor de 10 mm, longitud de onda de 400 nm



Descripción general de la transmitancia alta ***

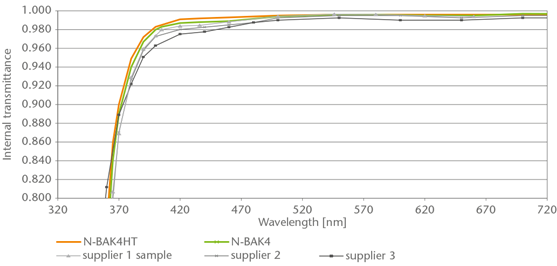

N-BAK4HT, nd = 1,5883, vd = 55,98

Descripción general de la transmitancia alta

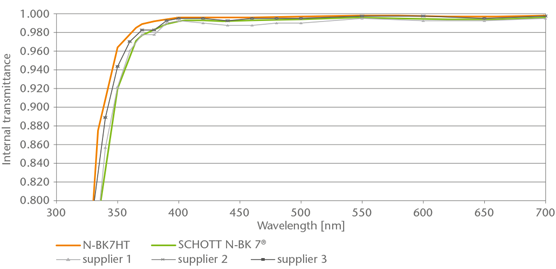

N-BK7HT, nd = 1,51680, vd = 64,17

Descripción general de la transmitancia alta

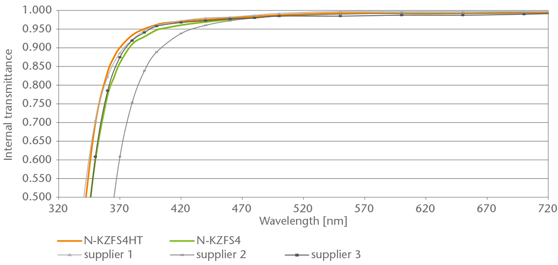

N-KZFS4HT, nd = 1,61336, vd = 44,49

Descripción general de la transmitancia alta

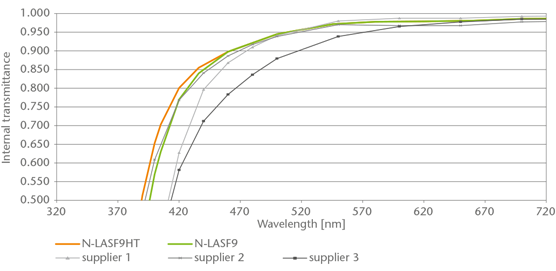

N-LASF9HT, nd = 1,8525, vd = 32,17

Descripción general de la transmitancia alta

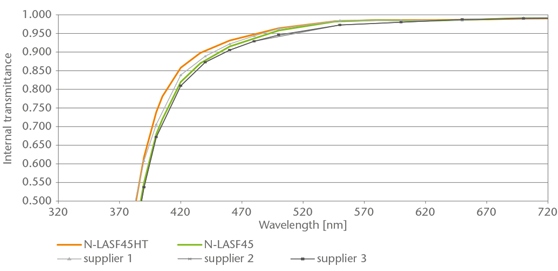

N-LASF45HT, nd = 1,8007, vd = 34,97

Descripción general de la transmitancia alta

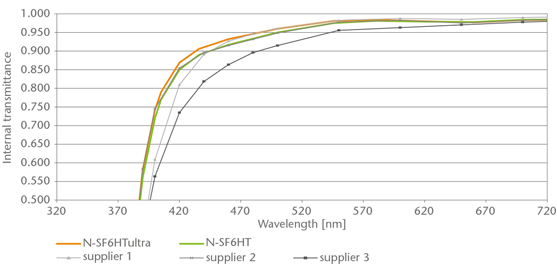

N-SF6HTultra, nd = 1,85518, vd = 32,36

Descripción general de la transmitancia alta

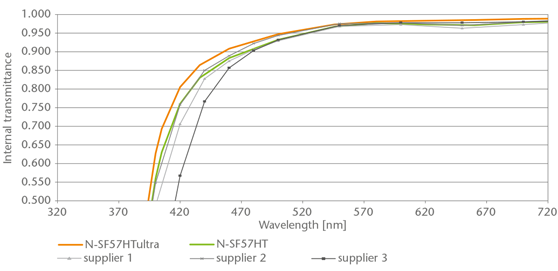

N-SF57HTultra, nd = 1,84666, vd = 23,78

Descripción general de la transmitancia alta

***Mientras que las curvas de transmitancia interna de los vidrios ópticos estándar en la hoja de datos comprenden valores medios para los tipos de vidrio HT y HTultra, las curvas de transmitancia interna de vidrio son valores mínimos garantizados para la transmitancia interna en el espectro visible. Los gráficos son válidos para muestras de 25 mm de grosor.



Formas de suministro

Los vidrios HT y HTultra están disponibles en varias formas de suministro:

Componentes

  • Prismas pulidos con dimensiones de 10 mm a 200 mm
  • Lentes con dimensiones de 3 mm a 200 mm

Prensados

  • De 5 mm a 320 mm de diámetro y grosor central de 2 mm a 100 mm

Vidrio bruto

  • Tiras con dimensiones ≤ 50 mm
  • Bloques con dimensiones 190 mm x 180 mm x 140 mm

Están disponibles otras formas de suministro y dimensiones bajo pedido (dependiendo del tipo de cristal).

También ofrecemos componentes ópticos de alta precisión fabricados con vidrio óptico.



Propiedades del vidrio de baja Tg para un moldeo de precisión



Los vidrios de baja Tg tienen una temperatura de transformación del vidrio adecuada para el moldeo de precisión y una composición de vidrio especial para reducir la tendencia a la devitrificación y a reducir la reacción con los materiales del molde dentro del rango de temperatura de moldeo.



Durante el moldeo de vidrio de precisión, se da forma a una preforma pulida o pulida al fuego en una geometría final, a la vez que se preserva su calidad superficial. El intervalo de temperatura típico para el proceso de moldeo se encuentra entre 500-700 °C, lo que permite prolongar la vida útil del material del molde y reducir significativamente el tiempo del proceso de prensado.



Materiales



Materiales



Para conocer las especificaciones y tolerancias, consulte nuestra "Ficha técnica de materiales ópticos para moldeo de precisión" en la sección de descargas.

Formas de suministro El vidrio

de baja Tg para el moldeo de precisión está disponible en varias formas de suministro:Varillas

de vidrio ópticas

  • Diversas formas con < 1 mm – 7,5 mm de diámetro y longitud hasta 1000 mm
  • Varias calidades de superficie con > 7,5 mm-12,5 mm de diámetro y longitud de hasta 140 mm

Lentes esféricas

  • Diferentes formatos con un diámetro de 0,8 mm a 320 mm

Otras formas de suministro y dimensiones disponibles a solicitud.



Propiedades de los vidrios resistentes a la radiación

Para uso en entornos con alta radiación ionizante

SCHOTT Advanced Optics ofrece una variedad de tipos de vidrio resistentes a la radiación con diferentes propiedades de dispersión:

  • BK7G18
  • LF5G19
  • LF5G15
  • K5G20
  • LAK9G15
  • F2G12
  • SF6G05

Estos tipos de vidrio son adecuados para su uso en entornos con alta radioactividad. La resistencia a la radiación varía según el tipo de vidrio, mientras que puede ser extremadamente alta para algunos tipos, como el BK7G18 y el LF5G19.

Tenga en cuenta que todos los vidrios resistentes a la radiación, excepto el LAK9G15, suelen estar disponibles con una calidad de burbuja estándar según el catálogo de vidrios ópticos. La sección transversal total permitida de burbujas en LAK9G15 es de 0,1 mm2 por 100 ccm para burbujas con un diámetro superior a 0,03 mm. Un gran número de inclusiones < 0,03 mm de diámetro es típico para este tipo de vidrio y no se puede evitar por medios de producción.



Formas de suministro

Los vidrios resistentes a la radiación están disponibles en varias formas de suministro:

  • Vacíos cortados
  • Prensados
  • Varillas:

Es posible personalizar las dimensiones previa solicitud.También ofrecemos componentes ópticos de alta precisión fabricados con

vidrios resistentes a la radiación



Garantía de calidad

  • Certificados de prueba para el índice de refracción y dispersión y datos de transmitancia detallados bajo pedido.
  • Microscopios de medición precisos y configuraciones de medición de tensión según el método "de Senarmont" para el examen de la calidad interna y birrefringencia de esfuerzo.
  • Interferómetro con abertura de hasta 24 pulgadas de diámetro para inspección de homogeneidad óptica.
