MEMpax®
Una gama única de propiedades excepcionales convierten a MEMpax® en un producto de referencia para una amplia variedad de aplicaciones. La resistencia que presenta en el procesado, su idoneidad para la unión a altas temperaturas, una gran variedad de tamaños y su amplia e inigualable gama de espesores hacen que MEMpax® realmente destaque.
Propiedades del material
1. Propiedades ópticas
| Propiedades ópticas | Valor |
|---|---|
| Índice de refracción* ng | 1.4803 |
| Índice de refracción* nF' | 1.4768 |
| Índice de refracción* nF | 1.4765 |
| Índice de refracción* ne | 1.4732 |
| Índice de refracción* nd | 1.4715 |
| Índice de refracción* nD | 1.4714 |
| Índice de refracción* nC' | 1.4696 |
| Índice de refracción* nC | 1.4693 |
| Valor Abbe ve | 65.4 |
| Constante fotoelástica en (nm/cm)/Mpa | 39.8 |
* Índices de refracción: Tratamiento previo de las muestras.
Estado de suministro ["según el dibujo"]
2. Propiedades térmicas
| Propiedades térmicas generales | Unidad | Valor |
|---|---|---|
| CTE (Coeficiente de expansión térmica) α | 10-6·K-1 (20°C; 300°C) | 3.26 |
| Capacidad calorífica específica media cp | en J/(g·K)(20°C; 100°C) | 0.82 |
| Temperatura de transformación Tg | en °C | 532 |
| Viscosidades | Viscosidad lg ŋ en dPas | Temperatura en °C |
|---|---|---|
| Punto de deformación | 14.5 | 528 |
| Punto de recocido | 13.0 | 570 |
| Punto de ablandamiento | 7.6 | 831 |
3. Propiedades mecánicas
| Propiedades mecánicas |
Unidad | Valor |
|---|---|---|
| Densidad ρ | en g/cm³ | 2.22 |
| Módulo E de Young | en kN/mm² | 62.7 |
| Cociente de Poisson µ | 0.196 | |
| Módulo de torsión G | en kN/mm² | 26.2 |
| Dureza Knoop | HK 0.1/20 | 430 |
| Dureza Vickers | HV 0.2/25 | 510 |
Endurecimiento químico (para grosor = 0.2 mm)
| Unidad |
Valor |
|---|---|
| Temperatura ϑ en °C | 430 |
| Tiempo t en h | 4 |
| Tensión de compresión (CS) en MPa | 120 |
| Profundidad de capa (DoL) en μm | 8 |
4. Propiedades químicas
| Resistencia hidrolítica (según DIN ISO 719) | Valor |
|---|---|
| Clase | HGB 1 |
| Equivalente de álcali por gramo de grano de vidrio en μg/g | < 31 |
| Resistencia a ácidos (según DIN 12116) | Valor |
|---|---|
| Clase | S 1 |
| Pérdida de peso de media superficie después de 6 horas en mg/dm² | 0.16 |
| Resistencia alcalina (según DIN ISO 695) | Valor |
|---|---|
| Clase | A 2 |
| Pérdida de peso en la superficie después de 3 horas en mg/dm² | 132 |
5. Propiedades eléctricas
| Constante dieléctrica εr (a ϑ = 25 °C) | Valor |
|---|---|
| a 1 MHz | 4.8 |
| a 1 GHz | 4.4 |
| a 2 GHz | 4.5 |
| a 5 GHz | 4.4 |
| a 24 GHz | 4.4 |
| a 77 GHz | 4.4 |
| Factor de disipación tan δ (at ϑ = 25 °C) |
Valor |
|---|---|
| a 1 MHz | 38 · 10-4 |
| a 1 GHz | 58 · 10-4 |
| a 2 GHz | 62 · 10-4 |
| a 5 GHz | 73 · 10-4 |
| a 24 GHz | 100 · 10-4 |
| a 77 GHz | 150 · 10-4 |
| Resistividad del volumen eléctrico ρD en Ω·cm de corriente continua |
|---|
| 1.18 ·108 ( ϑ = 250 °C) |
| 4.24 ·106 (ϑ = 350 °C) |
6. Valores de transmitancia

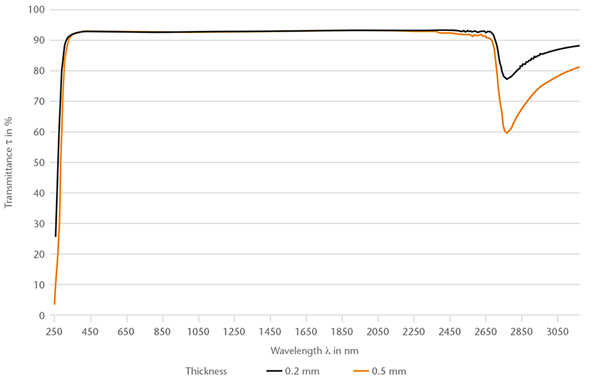

Transmitancia espectral (250 - 3150 nm)

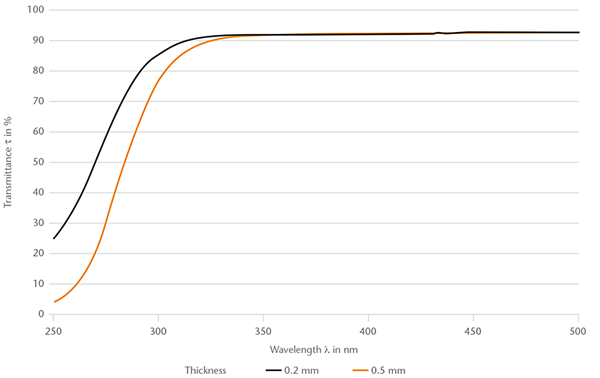

Transmitancia espectral (250 - 500 nm)
| Longitud de onda en nm con un grosor de 0.2 mm: | τ (λ) in % |
|---|---|
| 254 | 28 |
| 380 | 92.4 |
| 632.8 | 92.8 |
| 1064 | 92.7 |
| Longitud de onda del borde λc (τ = 0.46) a grosor en mm | Longitud de onda en nm |
|---|---|
| 0,2 | 269 |
| 0.3 | 279 |
| 0.5 | 283 |
| 0.7 | 288 |
| Transmitancia luminosa a grosores en mm | τvD65en % |
|---|---|
| 0,2 | 92.8 |
| 0.5 | 92.8 |
Productos MEMpax®
SCHOTT MEMpax® está disponible como:
- Sustratos sin pulir y obleas
- FLEXINITY®
Para obtener más información, consulte los productos relacionados en la página de resumen.
