FOTURAN® II

Gracias a su excelente versatilidad, FOTURAN® II estructurado es un material clave en un gran número de aplicaciones. Estas aplicaciones incluyen placas tituladoras en microfluidos, inductores de potencia en sistemas MEMS y tarjetas de sonda en semiconductores, así como componentes biotecnológicos y microópticos.
Electronics circuit board under orange and purple light

Semiconductores

Debido a sus excelentes propiedades, FOTURAN® II desempeña un papel importante en las aplicaciones de semiconductores. Su fácil estructura lo hace altamente compatible y los conductos se pueden fabricar de manera eficiente en el sustrato FOTURAN® II hasta un estándar muy alto. Estas propiedades se utilizan en componentes como tarjetas de sensores a manera de interfaz para probar las láminas semiconductoras funcionales.

Hand holding a smartphone in front of a city landscape at night

Telecomunicación

Los componentes fabricados con vitrocerámica fotoestructural FOTURAN® II pueden ser más adecuados para aplicaciones 5G que otras alternativas como el silicio. Los componentes pasivos de radiofrecuencia (RF) basados en MEMS se suelen preferir en las comunicaciones 5G gracias a un mejor aislamiento, una menor disipación de potencia, una alta integración y un peso más ligero. En estos casos, los componentes de vitrocerámica estructurada ofrecen ventajas como un alto aislamiento y baja atenuación de la señal.

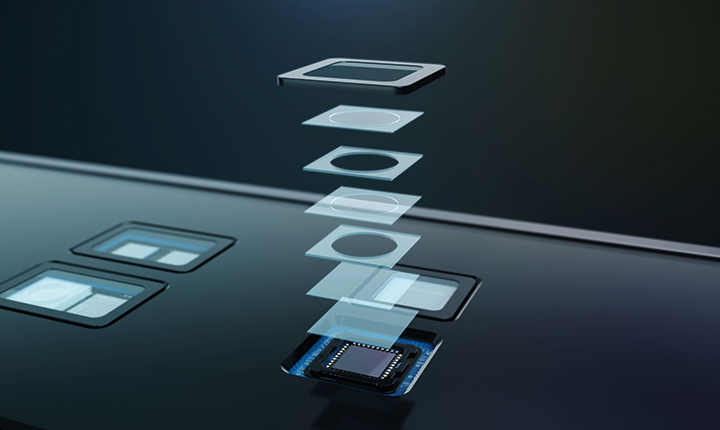

Diagram of the components of an infrared camera in a smartphone

Microóptica

SCHOTT FOTURAN® II desempeña un papel fundamental en la microóptica. Después de la etapa de postprocesamiento, la idoneidad de FOTURAN® II para la estructuración lo hace ideal para crear sistemas microópticos. Los componentes microópticos 3D se pueden incrustar en el vidrio FOTURAN® II utilizando un rayo láser FS bien enfocado o grabado en la estructura del material, un proceso que es útil en la producción de ondas ópticas.

Diagram of a power inductor in a MEMS system

MEMS

Muchas áreas de la industria electrónica confían en los inductores MEMS y el surgimiento de inductores de potencia promete avanzar aún más en el campo. FOTURAN® II proporciona estos dispositivos con un tamaño reducido (<0,75 mm por lado), alto factor Q y frecuencia de alta autoresonancia. También ofrece una fabricación a bajo costo, una amplia gama de inductancias y una SRF alta (por encima de 10 GHz), junto con un manejo de la corriente de hasta 5 A.

Micro-fluidic device Instrument on a laboratory table with a dark background

Sensores de flujo y empaque de circuitos integrados

Muchas industrias confían en FOTURAN® II para impulsar los productos existentes. Es químicamente estable en comparación con materiales como el silicio y gracias a su estructuralidad se obtienen sensores de flujo con masas térmicas pequeñas, lo que permite tiempos de respuesta ultrarrápidos. La capacidad de FOTURAN® II para crear TGV de alta relación de aspecto también permite la producción altamente eficiente de elementos de empaque de circuitos electrónicos.

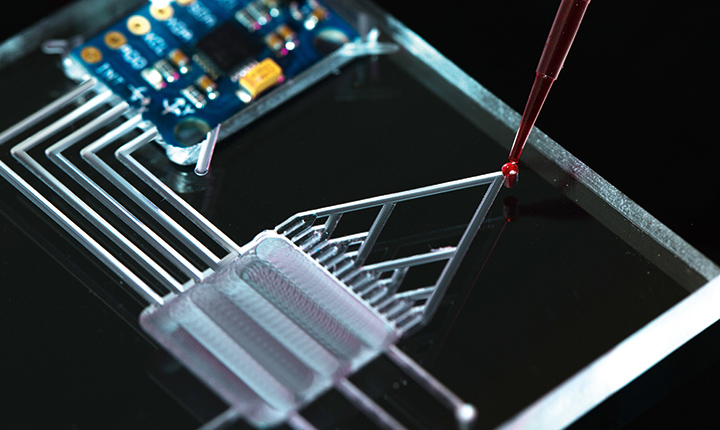

Lab-on-a-chip system using micro-fluidics

Biotecnología y microfluidos

FOTURAN® II se utiliza ampliamente en los campos de la biotecnología y de microfluidos. Su excelente transparencia óptica, junto con su baja autofluorescencia, así como su elevada estabilidad química y resistencia térmica, lo convierten en la solución ideal para placas tituladoras reutilizables y fáciles de limpiar, al mismo tiempo que facilita la creación de estructuras complejas con un diseño biocompatible para sustratos de biochip. Por otra parte, también se puede utilizar en la producción de microcanales 3D dentro de los materiales.
