BOROFLOAT®
Espesores y dimensiones
Espesores estándar *
| Espesor (mm) | Tolerancia (mm) |
|---|---|
| 0,70 | ± 0,05 |
| 1,10 | ± 0,05 |
| 1,75 | ± 0,05 |
| 2,00 | ± 0,05 |
| 2,25 | ± 0,05 |
| 2,75 | ± 0,10 |
| 3,30 | ± 0,20 |
| 3,80 | ± 0,20 |
| 5,00 | ± 0,20 |
| 5,50 | ± 0,20 |
| 6,50 | ± 0,20 |
| 7,50 | ± 0,30 |
| 9,00 | ± 0,30 |
| 11,00 | ± 0,30 |
| 13,00 | ± 0,30 |
| 15,00 | ± 0,40 |
| 19,00 | ± 0,50 |
| 20,00 | ± 0,70 |
| 21,00 | ± 0,70 |
| 25,40 | ± 1,00 |
El espesor del panel se mide de manera continua durante el proceso de producción utilizando equipos láser de medición de espesores.
Otros espesores y tolerancias disponibles sobre solicitud.
Dimensiones estándar
| Dimensiones | Grosor |
|---|---|
| 1.150 x 850 mm | 0,7 – 25,4 mm |
| 1.700 x 1.300 mm | 19,0 – 21,0 mm |
| 2.300 x 1.700 mm |
3,3 – 15,0 mm |
Dimensiones estándar del vidrio BOROFLOAT® 33
Térmicas
Propiedades térmicas
- Capacidad calorífica específica cp (20-100 °C): 0,83 kJ/(kg·K)
- Conductividad térmica λ (90 °C): 1,2 W/(m·K)
- Temperatura de transformación Tg* (según la norma ISO 7884): 525 °C
Temperatura operativa alta
- Para uso de corta duración (< 10 h): 500 °C
- Para uso prolongado (≥ 10 h): 450 °C
El CTE de BOROFLOAT® 33 es 3 veces menor que el del vidrio sodocálcico.

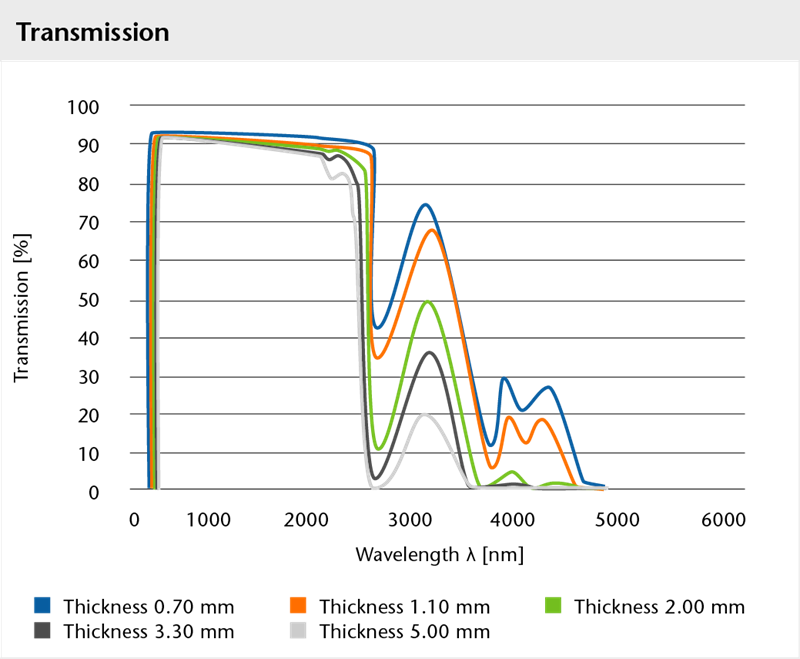

Ópticas

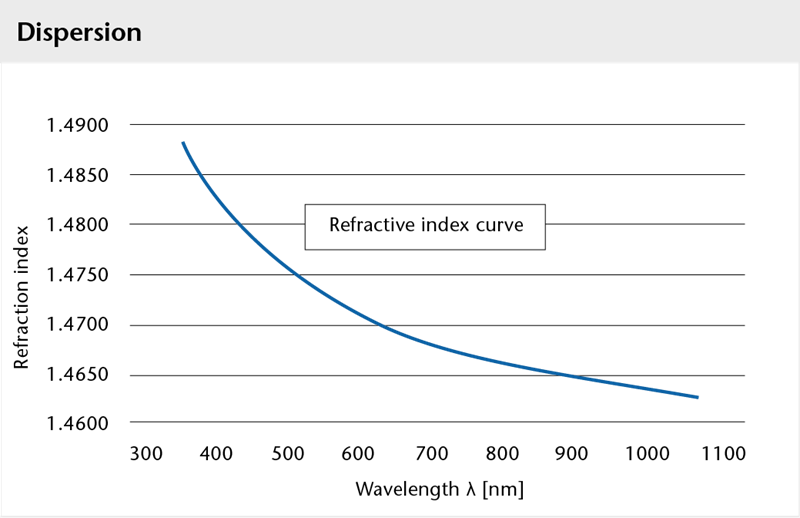

Índice de refracción
| Longitud de onda λ (nm) | Índice de refracción n |
|---|---|
| 435,8 | 1,48015 |
| 479,9 | 1,47676 (nF') |
| 546,1 | 1,47311(ne) |
| 589,3 | 1,47133 |
| 643,8 | 1,46953 (nC') |
| 656,3 | 1,46916 |
Valores orientativos no garantizados.

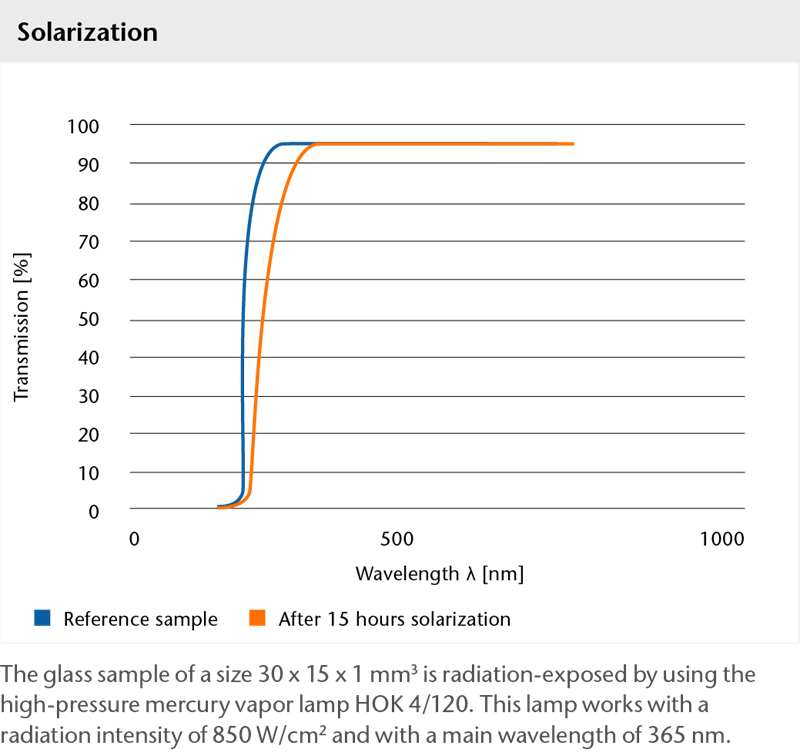

Datos ópticos
- Número Abbe (ve = (ne – 1) / (nF‘ – nC‘)): 65,41
- Índice de refracción (nd (λ587,6 nm)): 1,47140
- Dispersión (nF – nC): 71,4 x 10-4
- Coeficiente tenso-óptico (K): 4,0 x 10-6 mm2 N-1
Valores orientativos no garantizados.

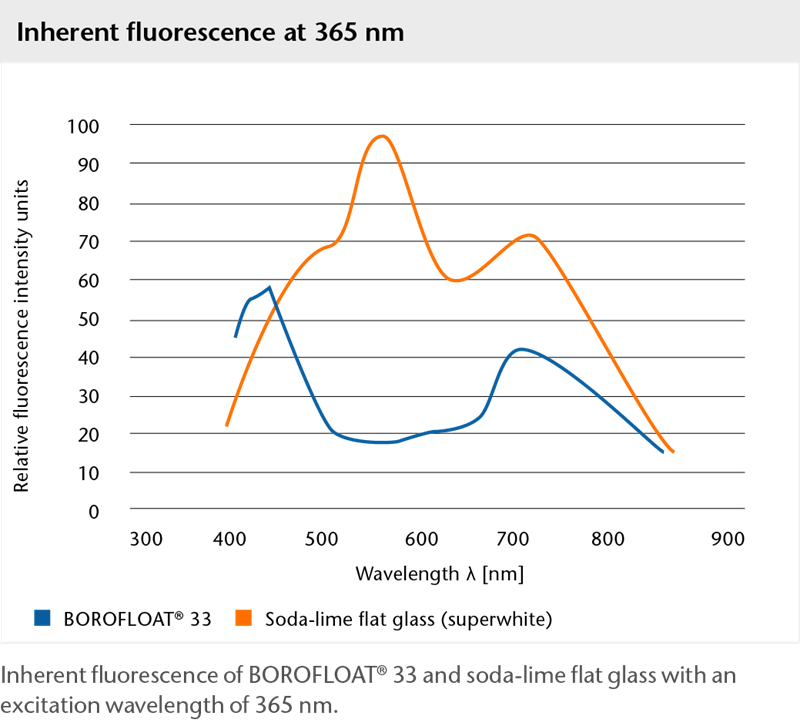

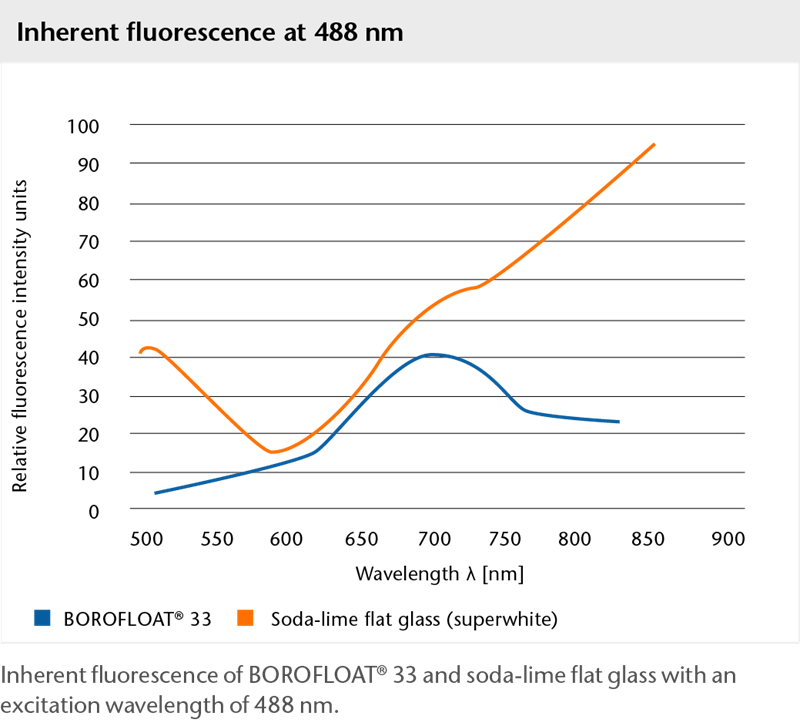

Fluorescencia inherente
Químicas
Durabilidad química
- Resistencia hidrolítica (según la norma ISO 719/DIN 12 111): HGB 1
- Resistencia hidrolítica (según la norma ISO 720): HGA 1
- Resistencia a los ácidos (según la norma DIN 12 116): 1
- Resistencia a los ácidos (según la norma ISO 1776): ≤ 100 μg Na2O por cada 100 cm2
- Resistencia a los álcalis (según normas ISO 695 / DIN 52 322): A 2
Resistencia a sustancias químicas seleccionadas
24 h a 95 °C:
| Reactivo | Abrasión [mg/cm2] | Observaciones visuales |
|---|---|---|
| H20 | < 0,01 | Sin alteraciones |
| HCl 5 %-vol. | < 0,01 | Sin alteraciones |
| 0,02 n H2S04 | < 0,01 | Sin alteraciones |
6 h a 95 °C:
| Reactivo | Abrasión [mg/cm2] | Observaciones visuales |
|---|---|---|
| NaOH al 5% | 1,1 | Manchas blancas |
| NaOH 0,02 n | 0,16 | Neblina blanca |
| Na2CO3 0,02 n | 0,16 | Sin alteraciones |
20 min. a 23 °C:
| Reactivo | Abrasión [mg/cm2] | Observaciones visuales |
|---|---|---|
| HF al 10% | 1,1 | Neblina blanca manchada |
| NH4F x HF al 10 % | 0,14 | Sin alteraciones |
Resistencia química del vidrio BOROFLOAT® 33 a determinados reactivos en función del tiempo y la temperatura.
Cantidad de Na2O liberado por BOROFLOAT® 33 en comparación con el vidrio sodocálcico dependiendo de la temperatura después de 16 horas.
BOROFLOAT® 33 tiene una resistencia hidrolítica significativamente mayor que el vidrio sodocálcico, ya que el número de iones de sodio en la red del vidrio es significativamente menor en BOROFLOAT® 33. Los pocos iones de sodio están además enlazados con mayor fuerza.
Mecánicas
Propiedades mecánicas:
- Densidad ρ (25° C): 2,23 g/cm3
- Módulo E de Young (según DIN 13316): 64 kN/mm2
- Coeficiente de Poisson μ (según DIN 13316): 0,2
- Dureza Knoop HK0,1/20 (según DIN ISO 9385): 480
Ensayo Vickers
Resistencia mecánica a la penetración con un objeto puntiagudo: BOROFLOAT® 33 es particularmente resistente debido a su estructura vítrea.
Ensayo de abrasión PEI
Transición desde la abrasión por deslizamiento a la erosión (relleno de grano, granos sueltos). BOROFLOAT® 33 es particularmente resistente a la abrasión.
Anja Kaufmann
Directora de ventas y desarrollo empresarial
