Encapsulado TO 46
Las patillas descentradas permiten optimizar las pérdidas por reflexión y de inserción.
Acerca de
SCHOTT TO PLUS® en el espacio ocupado por TO 46 es adecuado para su uso en GPON, XG-PON, 10GEPON, CPRI y canal de fibra 32G. Monocanal o de canal cuádruple para uso en transceptores SFP28 o QSFP28 (CWDM4).Características del producto
- Los hilos cortos reducen la inductancia y aumentan la velocidad.
- A juego con las caperuzas con lente esférica de alto índice de refracción, las caperuzas con lente moldeada y las caperuzas de ventana en ángulo.
Variantes del producto
| Módulo | Velocidad | Tipo OSA | Fibra | Descripción del encapsulado hermético TO | Función |
|---|---|---|---|---|---|
| SFF, SFP, SFP+ | 28 Gbps 56 Gbps |

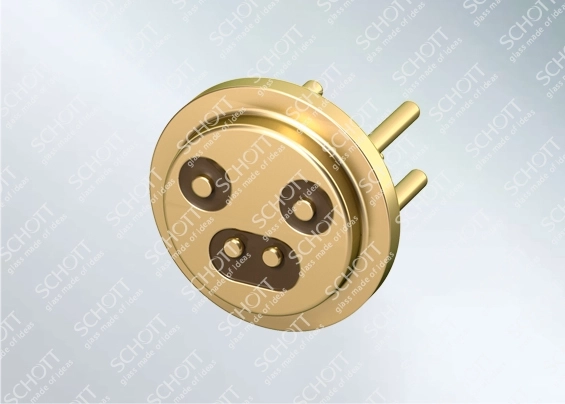

Tx | MMF | TO-46 50 ohmios patilla RF excéntrica 4+1 |
2 patillas RF de alta velocidad para VCSEL |
| SFF, SFP, SFP+ | 28 Gbps 56 Gbps |

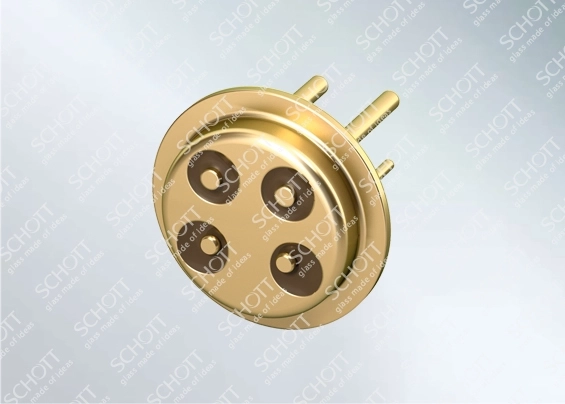

Tx | MMF | TO-46 100 ohmios patilla RF diferencial 5+2 |
2 patillas RF de alta velocidad para VCSEL |
| SFF, SFP, SFP+ | 28 Gbps | Rx | SMF/MMF | TO-46 50 ohmios patilla RF excéntrica 4+1 |
Patillas Vpd y Vcc separadas, alta velocidad, una patilla de tierra |
| SFF, SFP, SFP+ | 28 Gbps 56 Gbps |
Rx | SMF/MMF | TO-46 100 ohmios patilla RF diferencial 5+2 |
Patillas Vpd y Vcc separadas, alta velocidad, una patilla adicional |

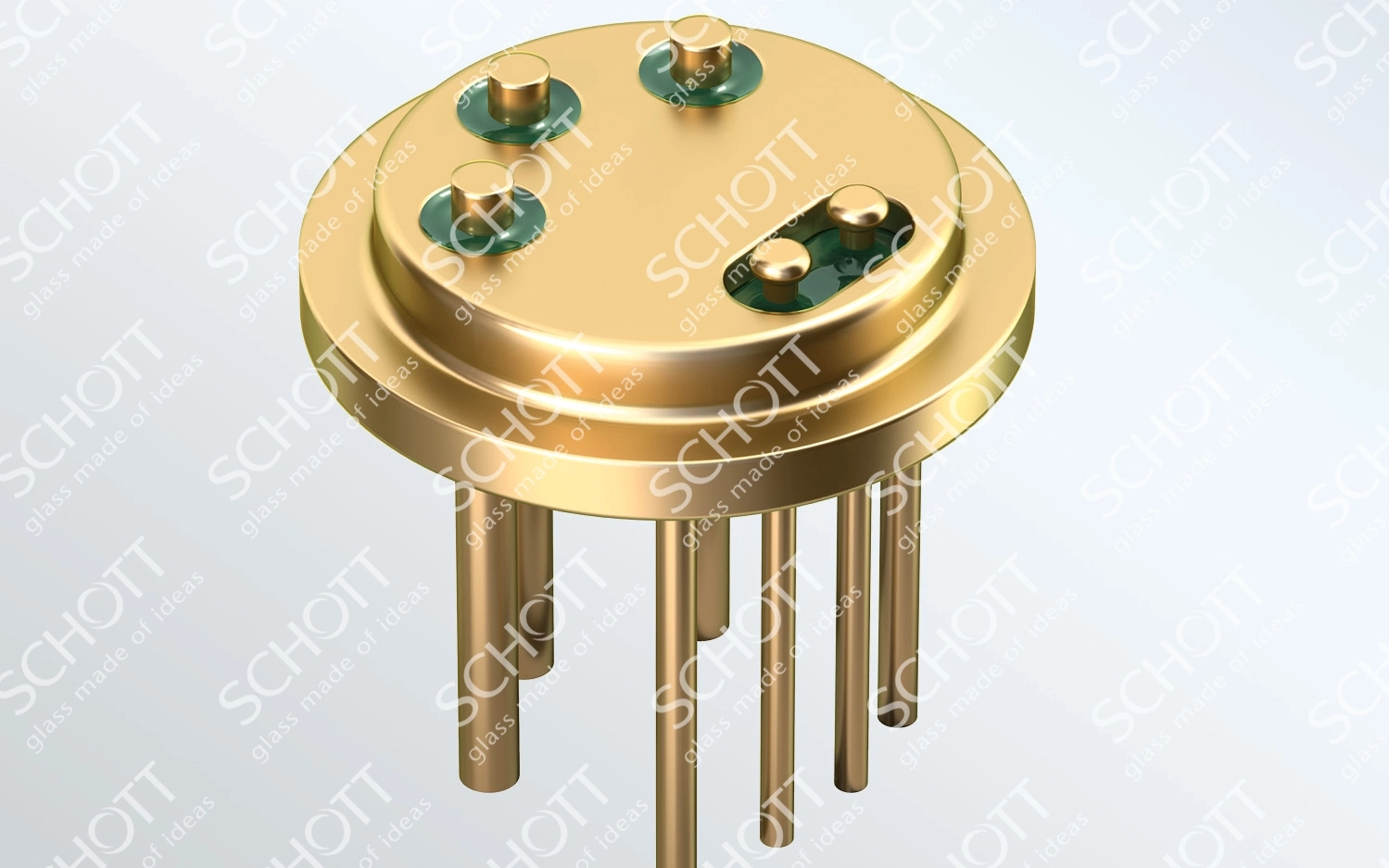

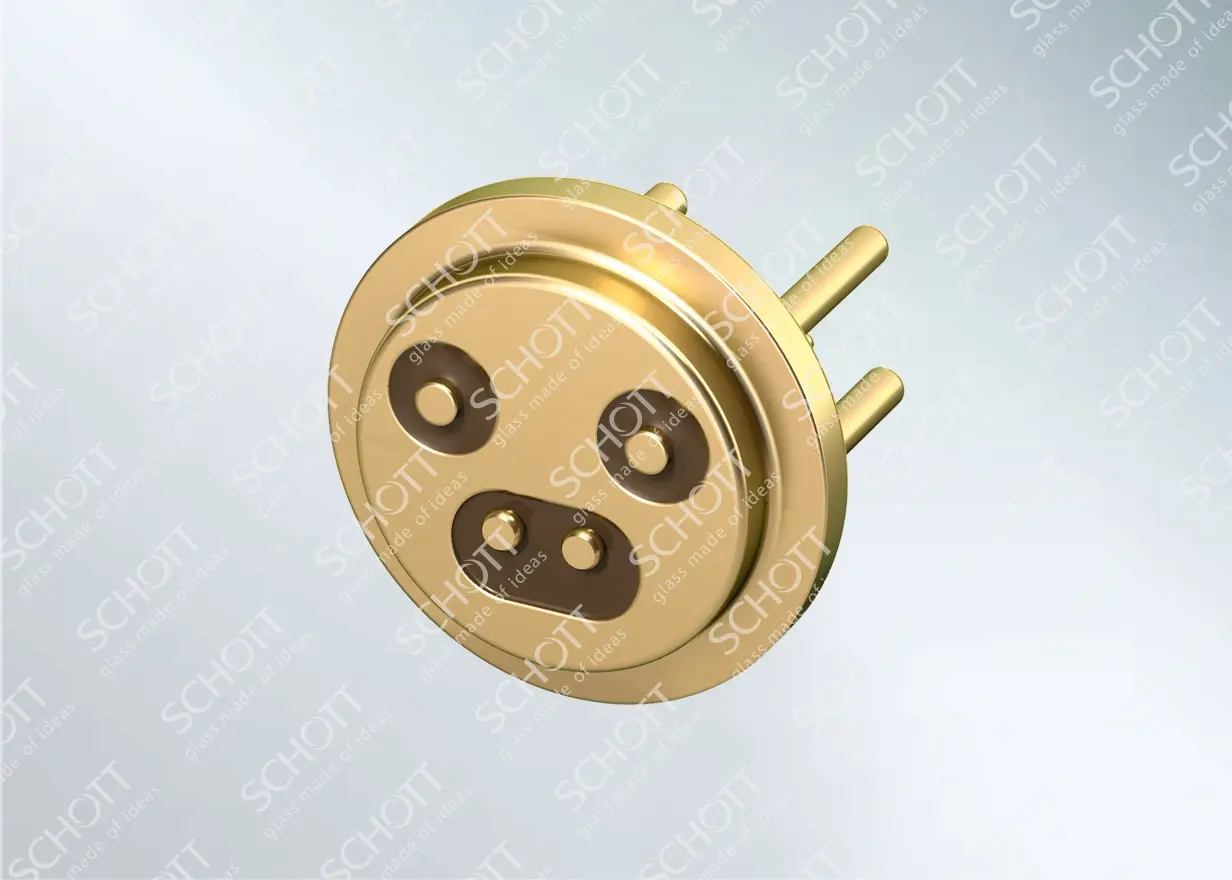

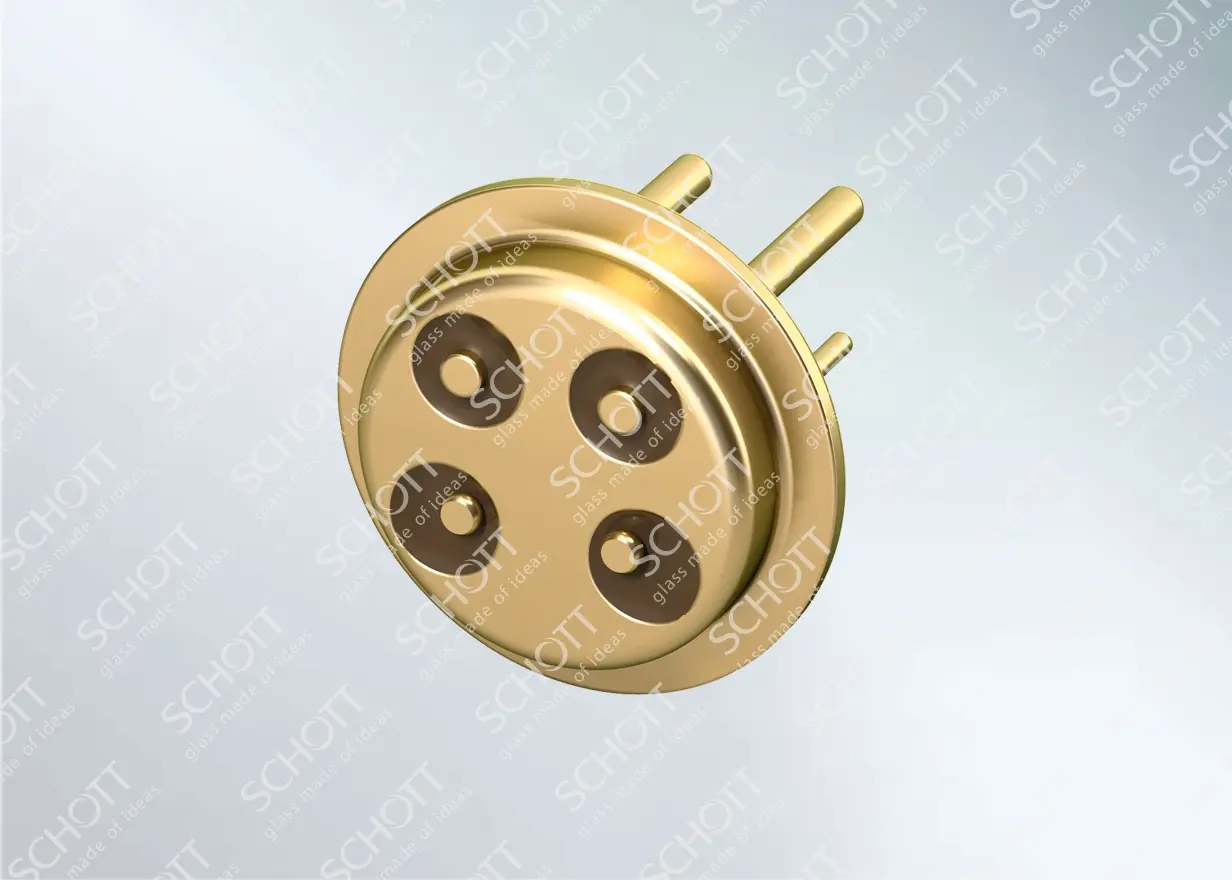

Imágenes del producto
Prestaciones del producto
Los resultados de la simulación son los siguientes:Gráficas experimentales de TO 46
El modelo incluye:
- Hilo de conexión (TIA a las patillas)
- Dispositivo de paso del cabezal TO
- Circuito impreso flexible (FPC)
S11 (dB) – Pérdida por reflexión/de retorno
S11: Mejor que -15 dB a 18 GHz para velocidades de hasta 25 Gbps

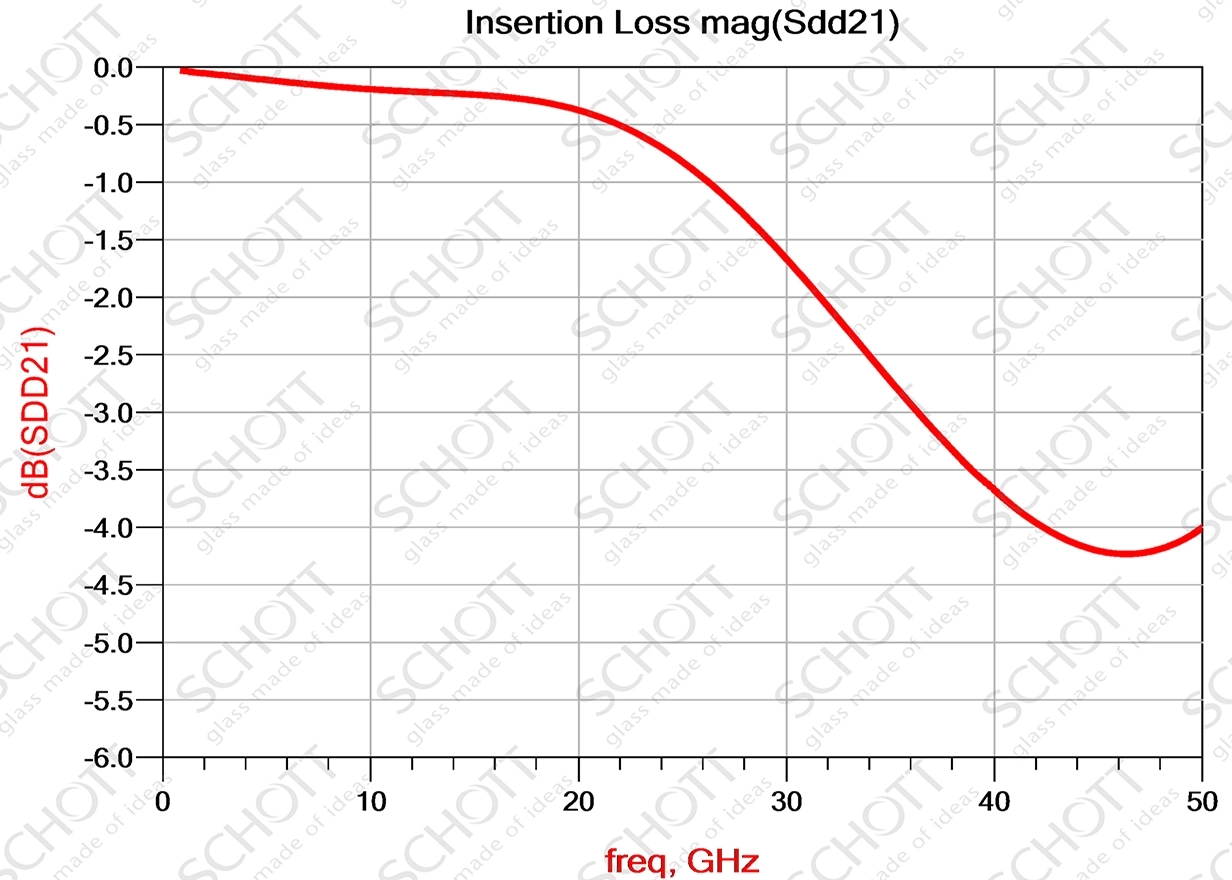

S21 (dB) - Pérdida de inserción
S21: 3 dB Ancho de banda mejor que 35 GHz
50G TO 46

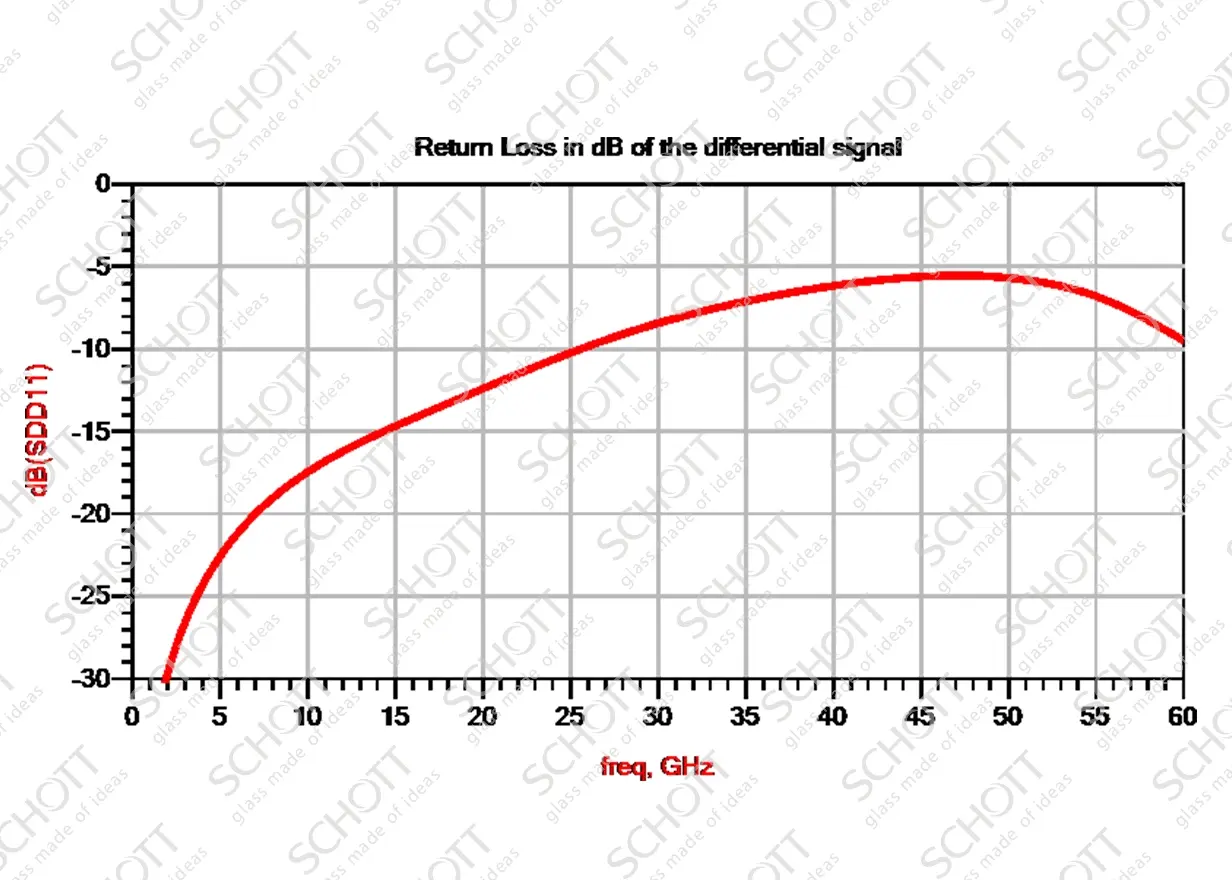

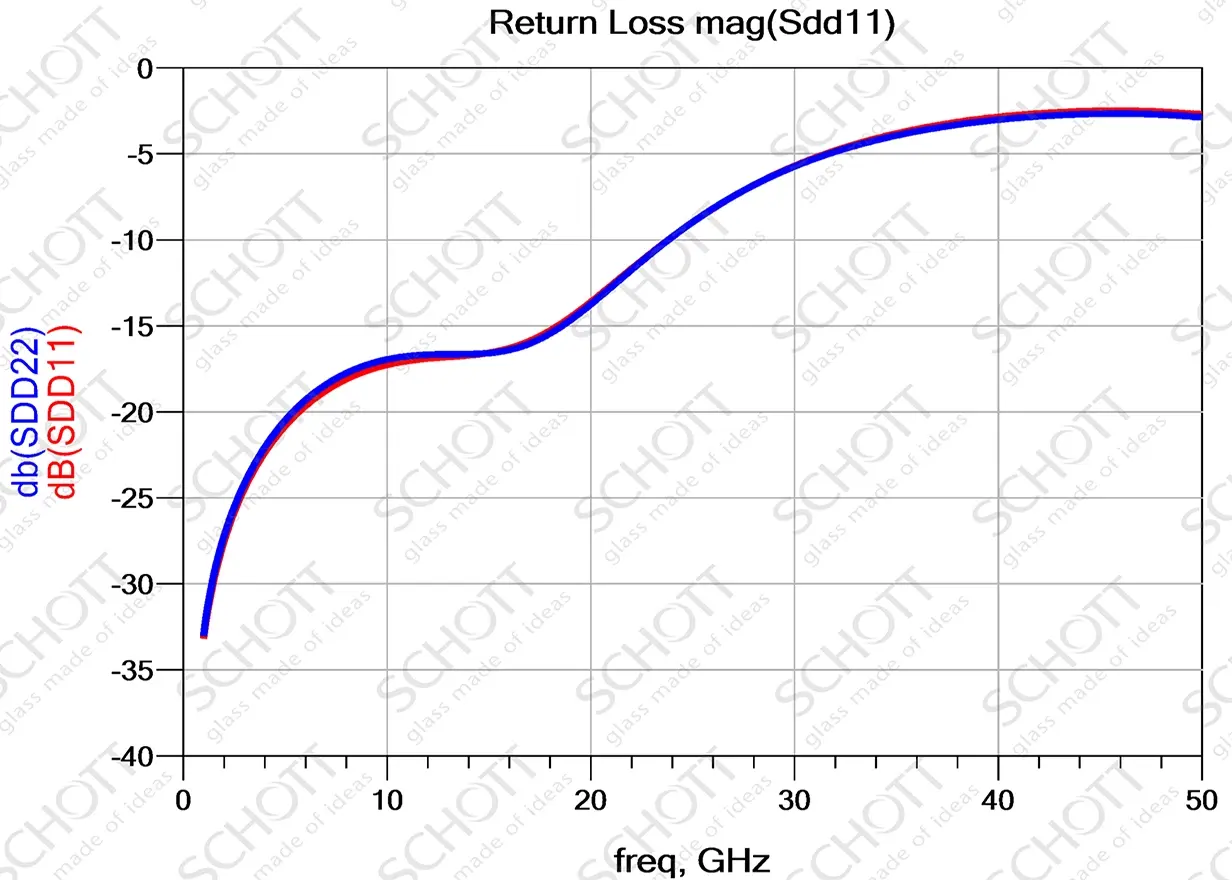

S11 (dB) - Pérdida por reflexión/de retorno 50G TO 46

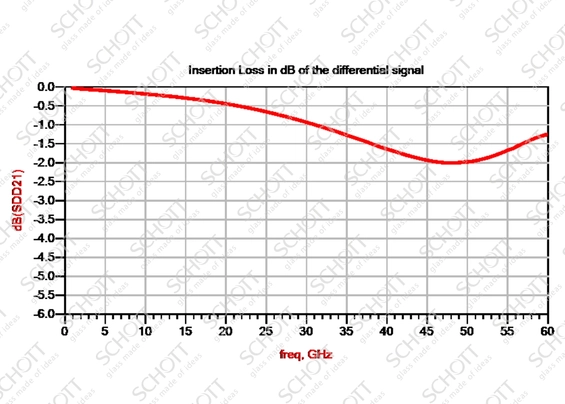

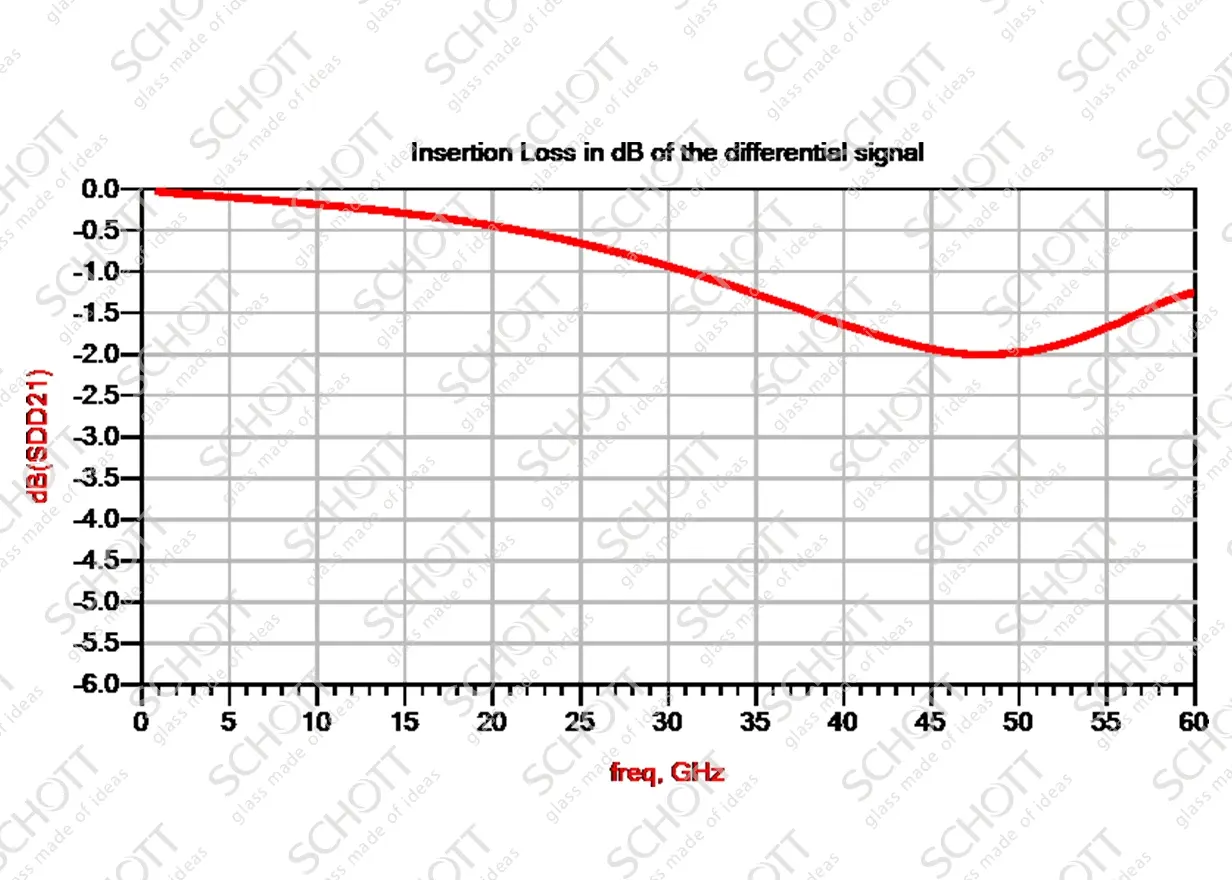

S21 (dB) - Pérdida de inserción- 50G TO 46
