Encapsulado DML TEC TO

Una alternativa económica, miniaturizada y de alto rendimiento a los encapsulados convencionales.

Registro necesario

Para ver este contenido tienes que registrarte.

* Campo obligatorio

Acerca de

El encapsulado TEC TO de SCHOTT, de reciente desarrollo, es ideal para diodos láser que requieren un refrigerador termoeléctrico (TEC). El refrigerador termoeléctrico permite una disipación térmica controlada, lo que genera longitudes de onda láser reguladas y estables y una mejor transmisión de señales de potencia.

DML TEC TO para DWDM monocanal en 25G CPRI, XGPON OLT Tx y otras aplicaciones de láser sintonizable.

Características del producto

  • Diseñado para láser DFB 25G (sobre TEC).
  • Incluye submontaje con 25 ohmios de impedancia y trazas G-S-G-S-G con una capacidad de 25 GBit/s.
  • Diseño asimétrico para producción en masa a precios razonables.
  • Aplicación potencial en XGPON.

Imágenes del producto

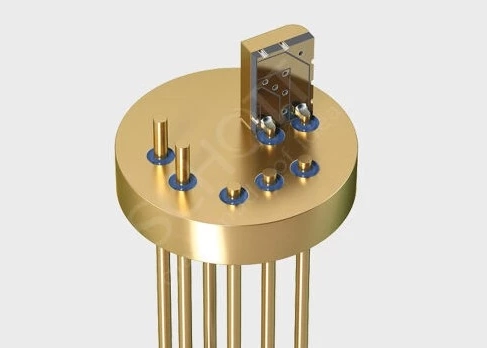

DML TEC TO

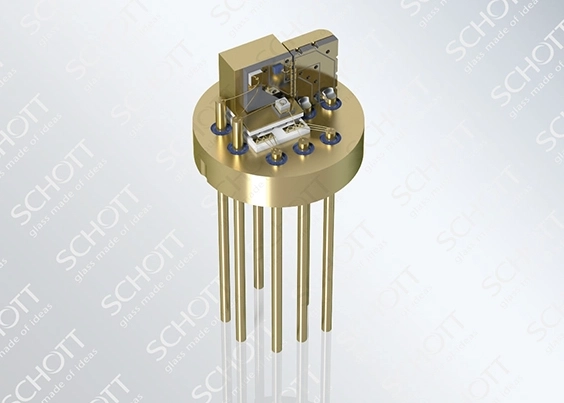

DML TEC TO con componentes

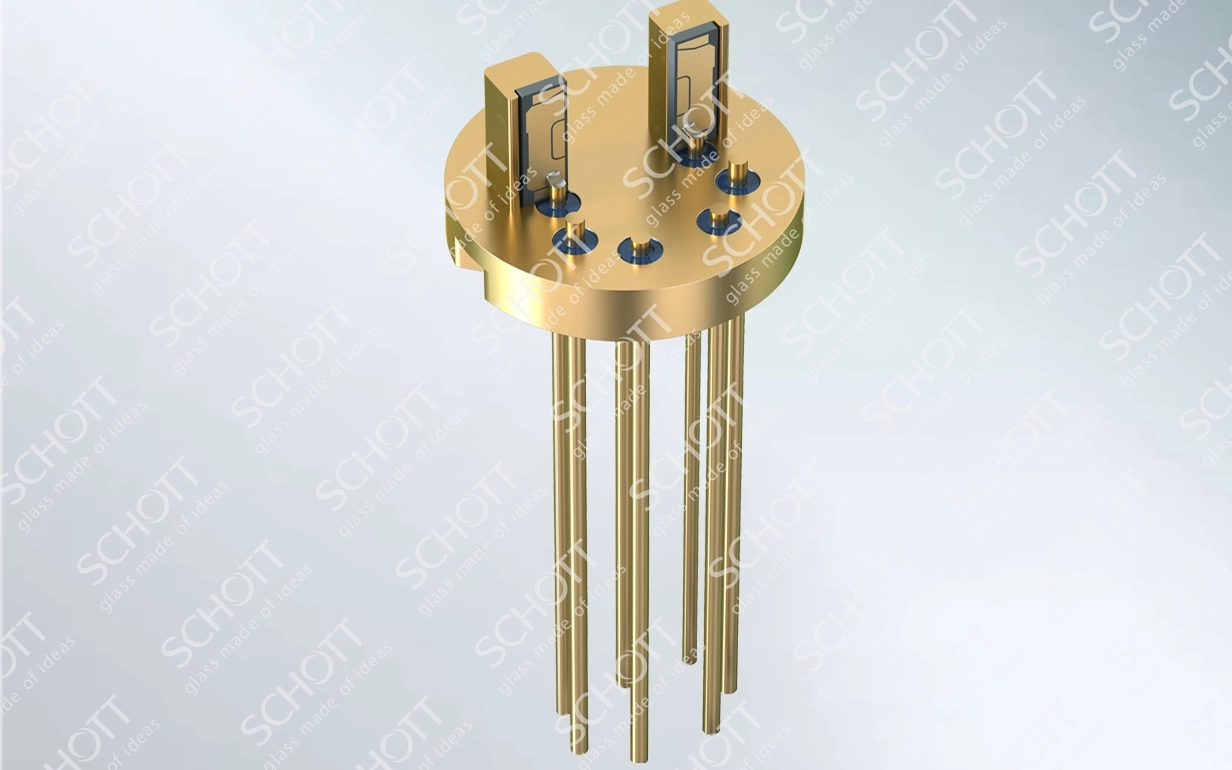

DML TEC TO - Torre doble

Prestaciones del producto

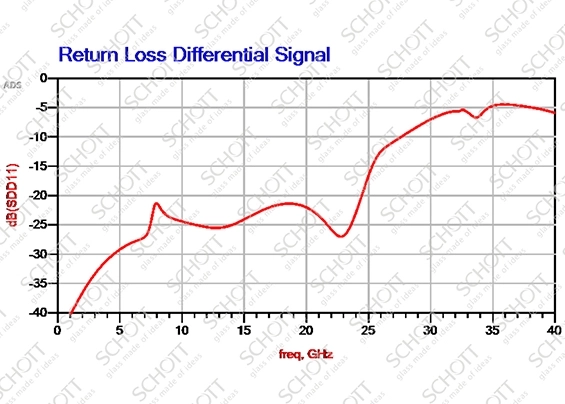

S11 (dB) – Pérdida por reflexión/de retorno

S11 (dB) – Pérdida por reflexión/de retorno

S11: Mejor que -15 dB a 25 GHz para velocidades de hasta 25 Gbps.

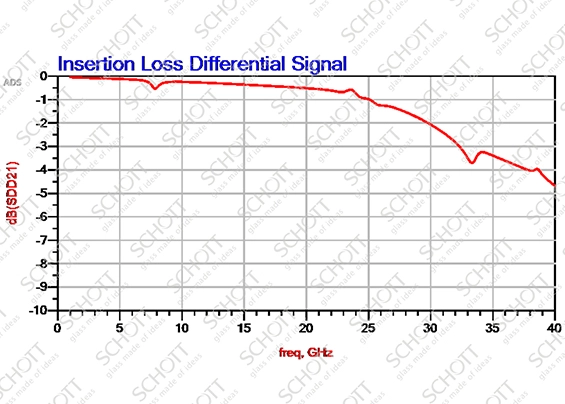

S21 (dB) - Pérdida de inserción

S21 (dB) - Pérdida de inserción

S21: 3 dB Ancho de banda mejor que 30 GHz.

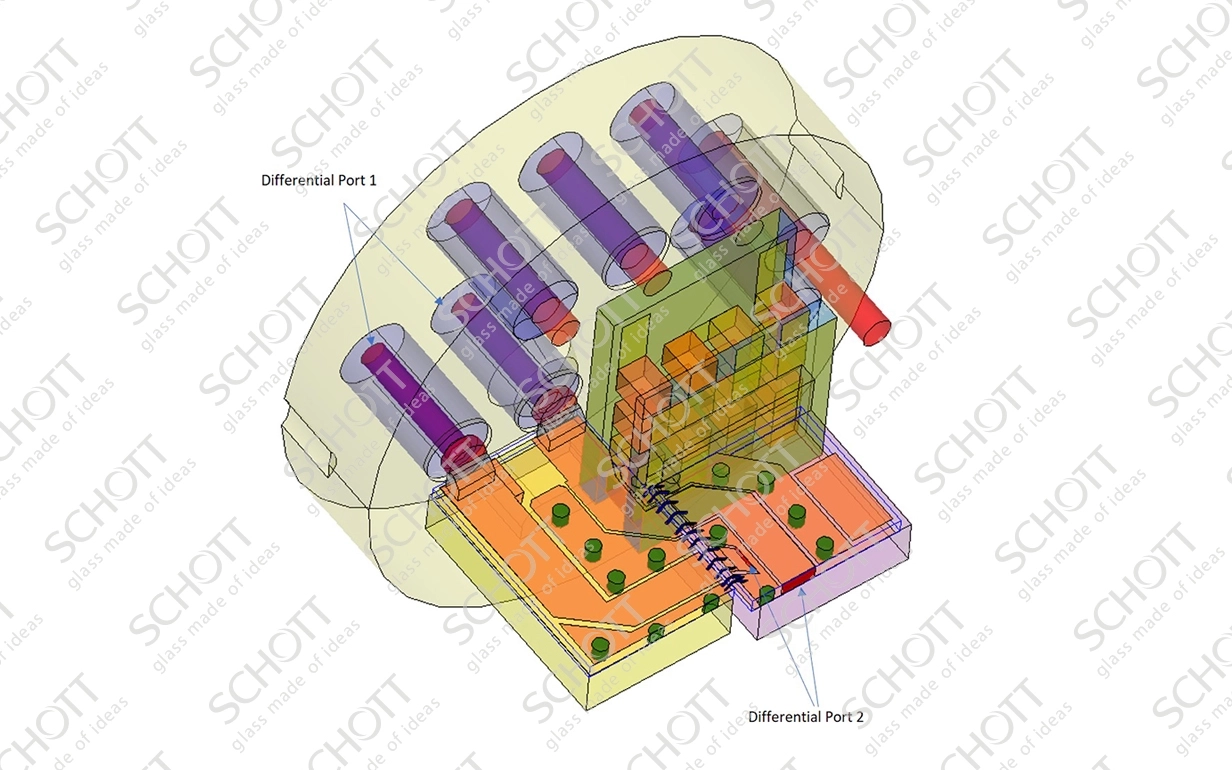

Gráfica de estimulación de DML TEC TO

Gráfica de estimulación de DML TEC TO

Torre doble DML TEC TO

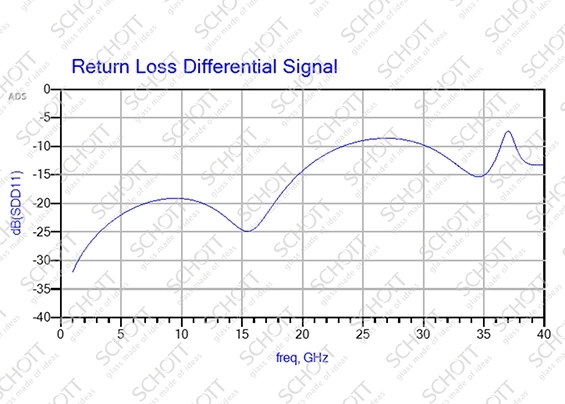

S11 (dB) – Pérdida por reflexión/de retorno

S11 (dB) – Pérdida por reflexión/de retorno

S11: Mejor que -15 dB a 20 GHz para velocidades de hasta 25 Gbps.

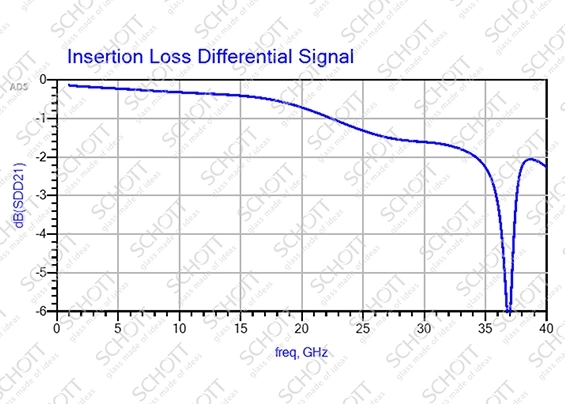

S21 (dB) - Pérdida de inserción

S21 (dB) - Pérdida de inserción

S21: 3 dB Ancho de banda mejor que 35 GHz.

Gráfica de simulación de doble torre - Puerto 1, Puerto 3

Gráfica de simulación de doble torre - Puerto 1, Puerto 3

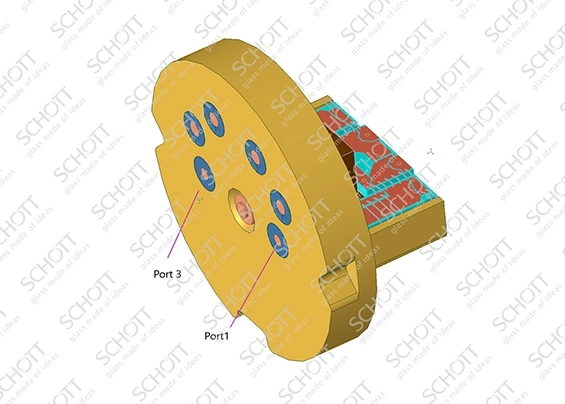

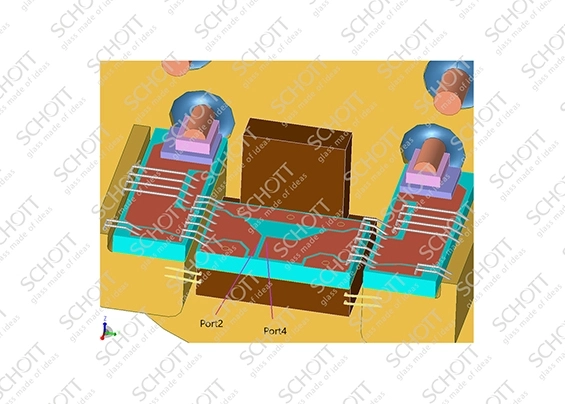

Gráfica de simulación de torre doble - Puerto 2, Puerto 4

Gráfica de simulación de torre doble - Puerto 2, Puerto 4
