Encapsulado TO 33

Zócalos para altas velocidades TO PLUS® para aplicaciones cuádruples de hasta 100 G.

Registro necesario

Para ver este contenido tienes que registrarte.

* Campo obligatorio

SCHOTT utilizará sus datos únicamente para responder a su consulta. Más información sobre el procesamiento de sus datos personales.

Acerca de

Los zócalos SCHOTT TO PLUS®, que ocupan el mismo espacio que un encapsulado TO 33, son adecuados para su uso en GPON, XG-PON, 10GEPON, CPRI y canal de fibra de 32G. Monocanal o canal cuádruple para uso en transceptores SFP28 o QSFP28 (CWDM4 o PSM4).

Características del producto

  • Disponible en versiones 2 x 25 ohmios de un solo extremo (menor velocidad) y 2 x 50 ohmios diferencial (mayor velocidad).
  • Diseñados para Rx 25G (o 4x25G).
  • 3,4 mm de diámetro.
  • Tamaño adaptado a los TIAs/PDs disponibles en el mercado.


Variantes del producto

Módulo Velocidad Tipo OSA Fibra Descripción del encapsulado hermético TO Función
SFF, SFP, SFP+, QSFP28 10 Gbps
Rx SMF/MMF TO-33, 2 *25 ohmios,
un extremo, 4+1
Patillas Vpd y Vcc separadas,
alta velocidad, una patilla de tierra
SFF, SFP, SFP+, QSFP29 28 Gbps Rx SMF/MMF TO-33, 2*50 ohmios,
diferencial, 4+1
Patillas Vpd y Vcc separadas,
alta velocidad, una patilla de tierra

Imágenes del producto

TO 33 key image
TO 33 versión 10G
4 zócalos TO 33 colocados uno junto al otro, con las diferentes longitudes de onda reflejadas por cada espejo. Para aplicación CWDM4 (CLR4 - Duplex).

Prestaciones del producto

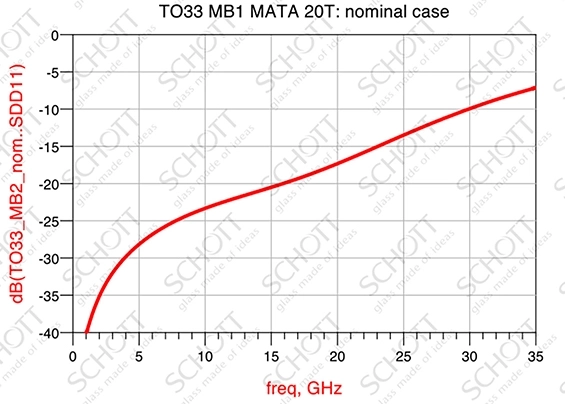

S11 (dB) – Pérdida por reflexión/de retorno

S11 (dB) – Pérdida por reflexión/de retorno

S11: Mejor que -15 dB a 20 GHz para velocidades de hasta 28 Gbps.

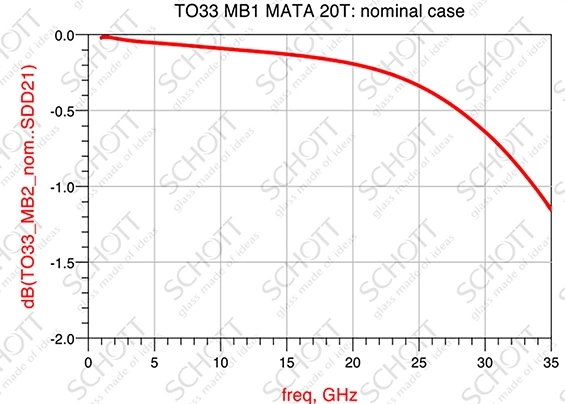

S21 (dB) - Pérdida de inserción


S21: 3 dB Ancho de banda mejor que 25 GHz.
