Encapsulado EML TEC TO (pedestal)

Zócalo refrigerado para aplicaciones EML, alternativa económica a los encapsulados convencionales.

Registro necesario

Para ver este contenido tienes que registrarte.

* Campo obligatorio

SCHOTT utilizará sus datos únicamente para responder a su consulta. Más información sobre el procesamiento de sus datos personales.

Acerca de

El encapsulado TEC TO de SCHOTT, de reciente desarrollo, es ideal para diodos láser que requieren un refrigerador termoeléctrico (TEC). El refrigerador termoeléctrico permite una disipación térmica controlada, lo que genera longitudes de onda láser reguladas y estables y una mejor transmisión de señales de potencia.

Los TEC TO (de pedestal) son adecuados para chips EML en DWDM monocanal en Ethernet de 10 Gb, CPRI, XGPON y otras aplicaciones de láser sintonizable.

Variantes del producto

Módulo Velocidad Tipo OSA Fibra Descripción del encapsulado hermético TO Función
XFP 25 Gbps
50 Gbps
Tx SMF TO-56, 1 x 50 ohmios, 6+1 Amplitud de espacio disponible para TEC, 2 patillas TEC, termistor
independiente, MPD, polarización LD, patilla de señal de
50 ohmios, una patilla de tierra

Imágenes del producto

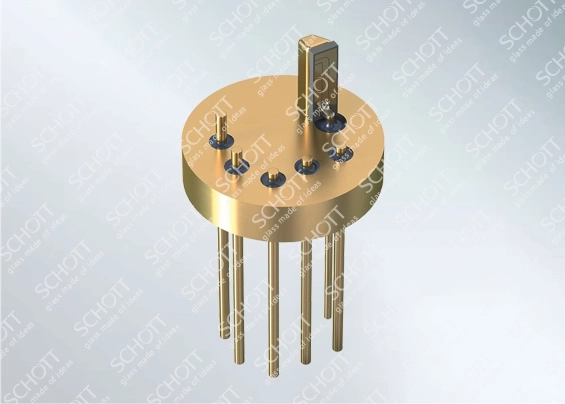

Zócalo refrigerado 25G EML

Zócalo refrigerado 25G EML

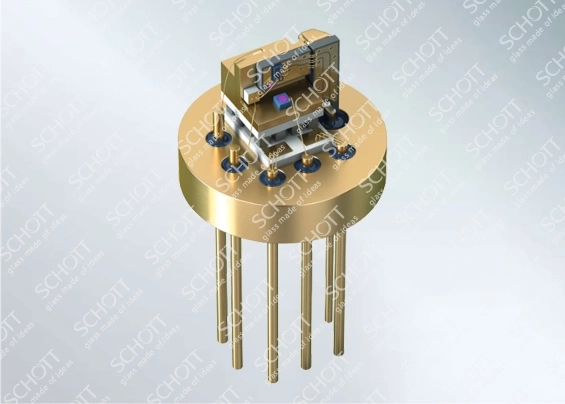

Zócalo refrigerado 25G EML con componentes

TEC TO con componentes

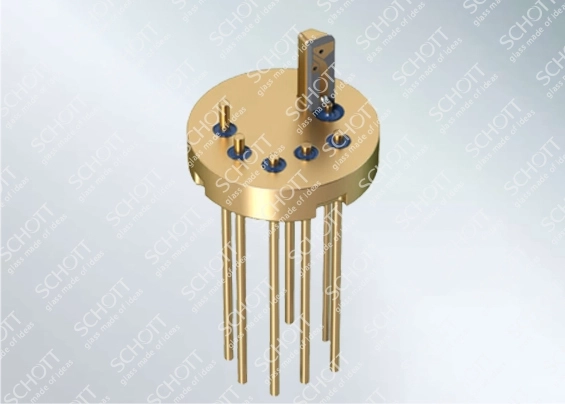

Zócalo refrigerado 50G EML

Zócalo refrigerado 50G EML

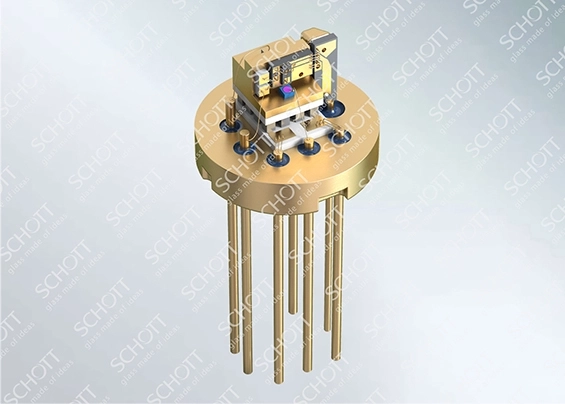

Zócalo refrigerado 50G EML con componentes

Zócalo refrigerado 50G EML con componentes

Prestaciones del producto

Zócalo refrigerado 25G EML

S11 (dB) – Pérdida por reflexión/de retorno

S11 (dB) – Pérdida por reflexión/de retorno

S11: Mejor que -15 dB a 30 GHz para velocidades de hasta 25 Gbps.

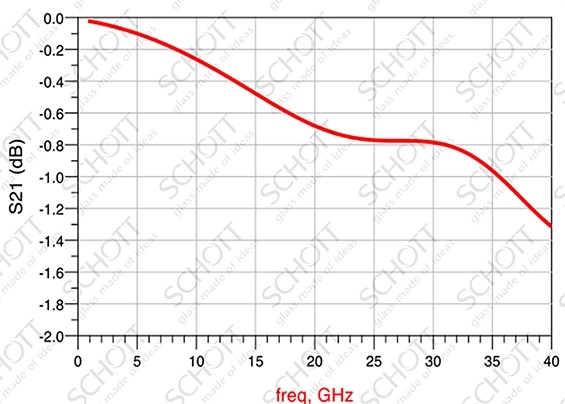

S21 (dB) - Pérdida de inserción

S21 (dB) - Pérdida de inserción

S21: 3 dB Ancho de banda mejor que 30 GHz.

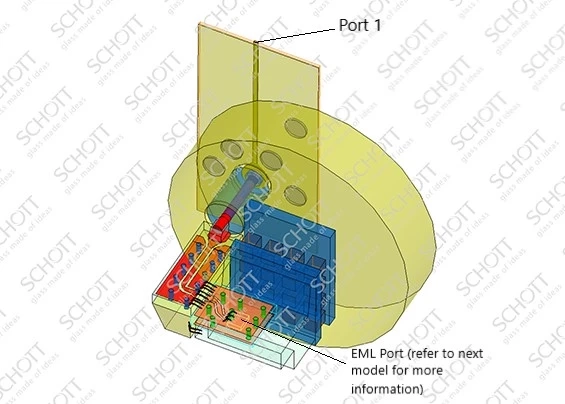

Pedestal TEC TO- resultado de simulación - Puerto 1 y Puerto 2

Pedestal TEC TO- resultado de simulación - Puerto 1 y Puerto 2

Zócalo refrigerado 50G EML

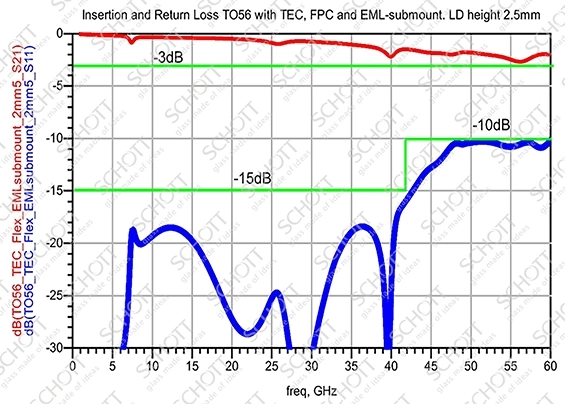

Pérdida de inserción y de retorno

Simulación basada en una altura LD de 2,5 mm

Simulación basada en una altura LD de 2,5 mm S11: Mejor que -15 dB a 40 GHz S21: 3 dB Ancho de banda mejor que 60 GHz

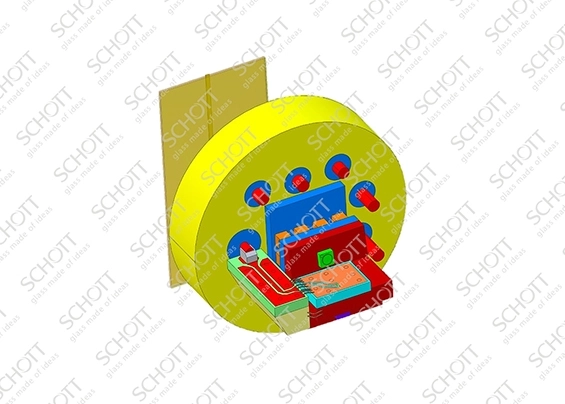

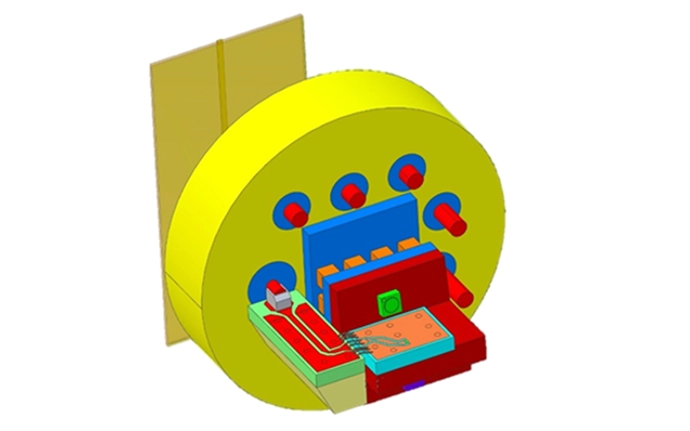

Zócalo con submontaje TEC, FPC y EML

Zócalo con submontaje TEC, FPC y EML

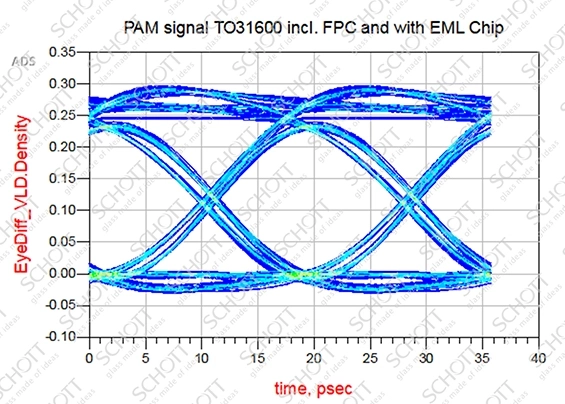

Diagrama de ojo PAM4 a 56 GBaud con chip 50G EML

Diagrama de ojo PAM4 a 56 GBaud con chip 50G EML

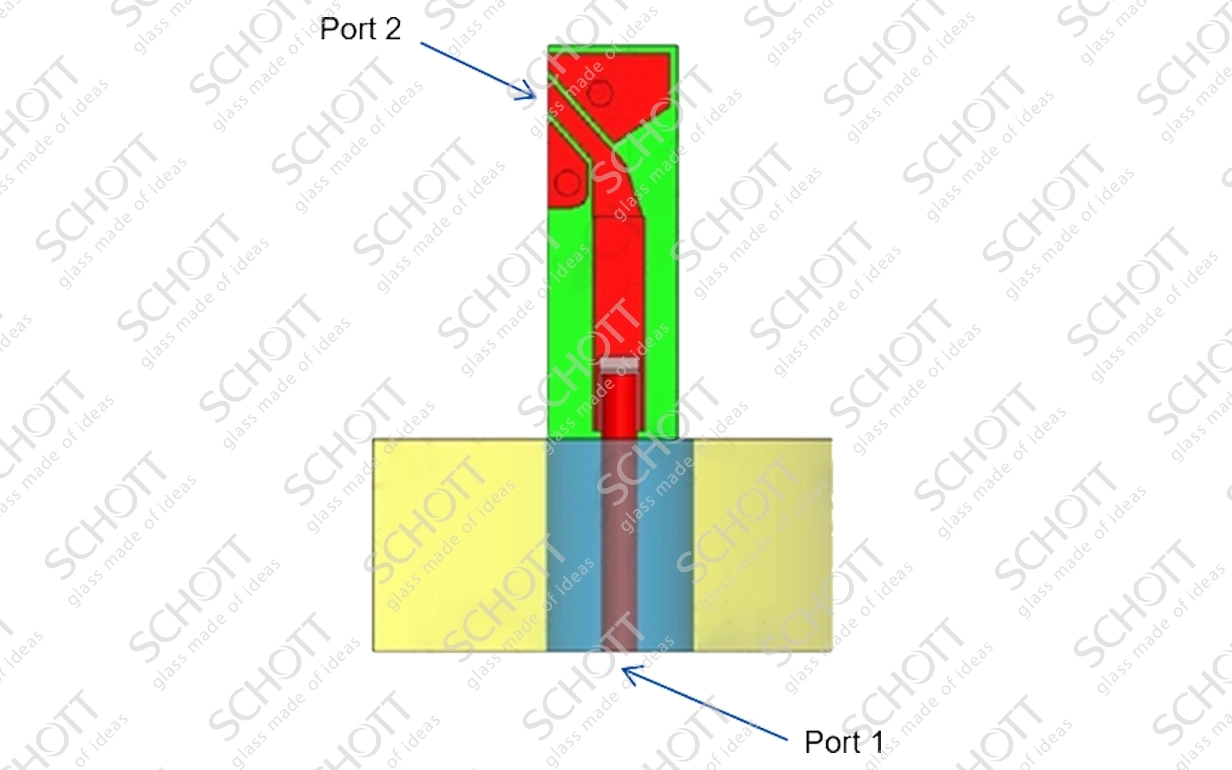

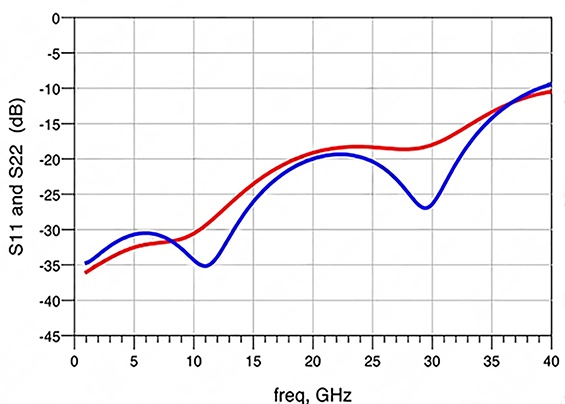

Gráfica de simulación de pedestal 50G TEC TO, puerto 1

Gráfica de simulación de pedestal 50G TEC TO, puerto 1

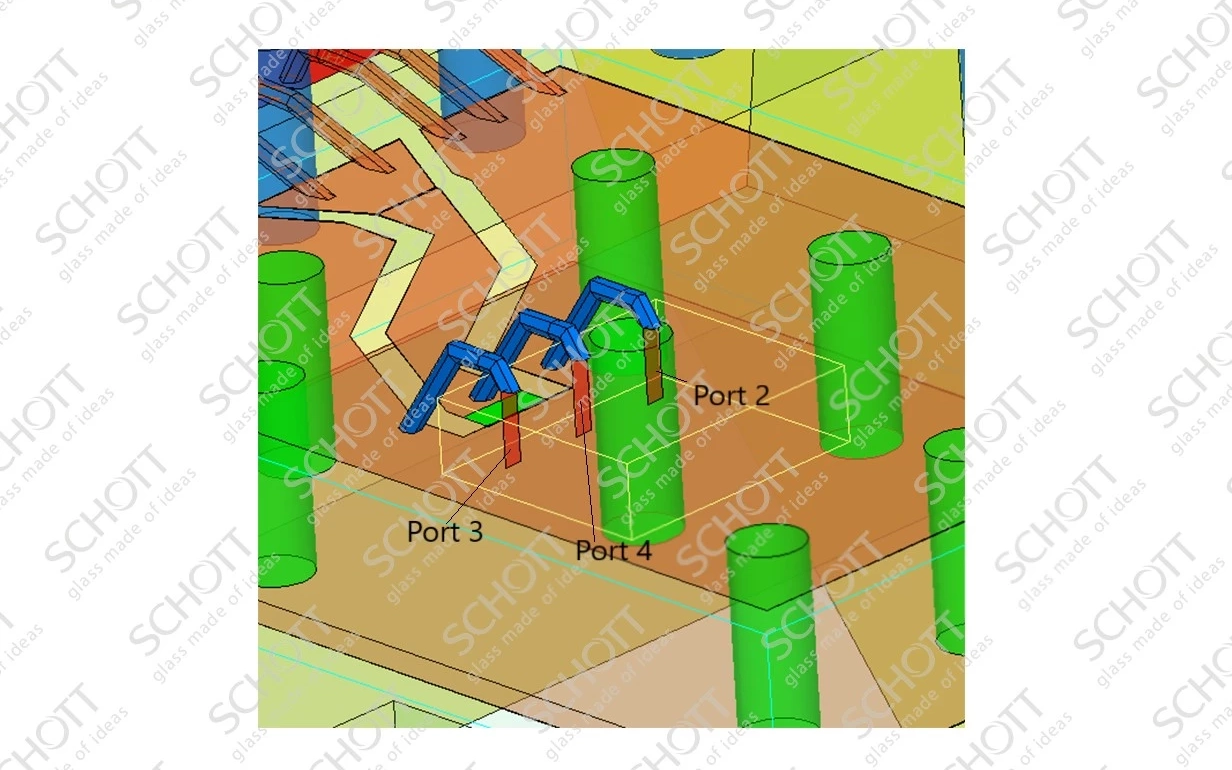

Gráfico de simulación de pedestal 50G TEC TO, puertos 2, 3 y 4

Gráfica de simulación de pedestal 50G TEC TO, puertos 2, 3 y 4
