AF 32® eco

AF 32® eco ofrece soluciones para las áreas de la electrónica de consumo, la óptica, los semiconductores, MEMS, RF y micropantallas. Con un coeficiente de expansión térmica equivalente al de una lámina de silicio, AF 32® eco es una opción adaptable y confiable para una amplia gama de aplicaciones de embalaje.

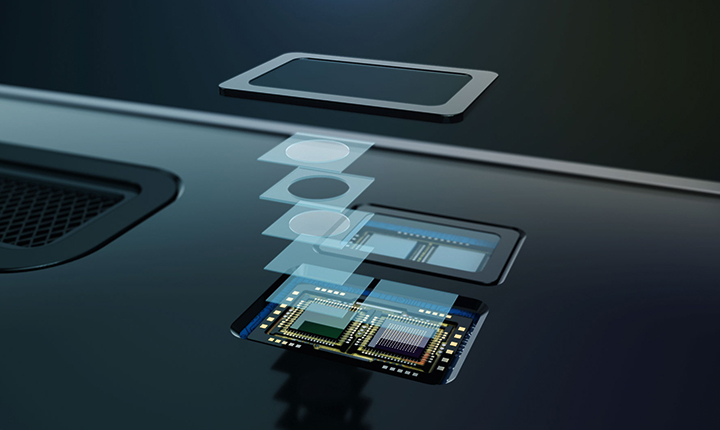

Diagram of the components of an infrared camera in a smartphone

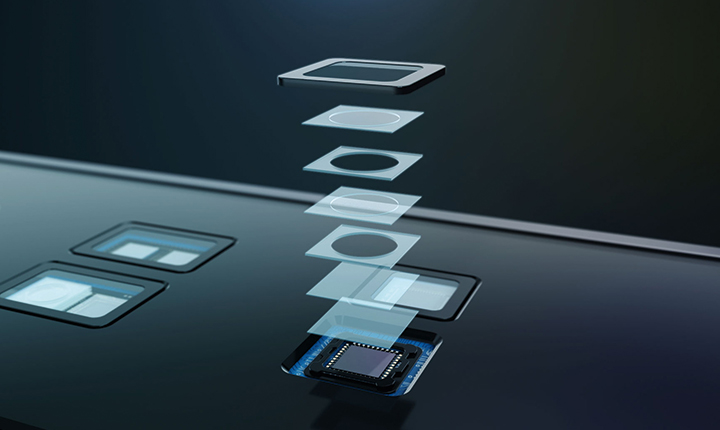

Diagram of the components of a Time of Flight (ToF) sensor in a smartphone

Detección e imágenes en 3D

SCHOTT AF 32® eco es ideal como sustrato en filtros de banda estrecha infrarrojos para la obtención de imágenes 3D y detección. También es un componente esencial de los sensores de luz estructurada y tiempo de retorno de la señal (ToF), las imágenes estereoscópicas y LiDAR, que facilitan funciones como el reconocimiento facial, la detección de distancias y el escaneo. Las funciones de autoenfoque de las cámaras y de asistencia de vídeo, el modelado 3D y la realidad aumentada y virtual son otras áreas de uso importantes.

Saber más
Silicon wafer with microchips with one separate microchip

Imágenes de cámara

AF 32® eco es muy eficiente como solución de embalaje a nivel de lámina y desempeña un papel importante en el área de las imágenes de las cámaras. Dado que el CTE de AF 32® eco tiene las mismas propiedades que una lámina de silicio, es una opción ideal para las cubiertas de láminas de silicio. Las opciones altamente flexibles que ofrece SCHOTT en términos de tamaño, forma y grosor, junto a las altas y homogéneas propiedades de transmitancia de AF 32® eco, lo convierten en una opción adaptable y fiable.

Saber más
Orange glass semiconductor carrier

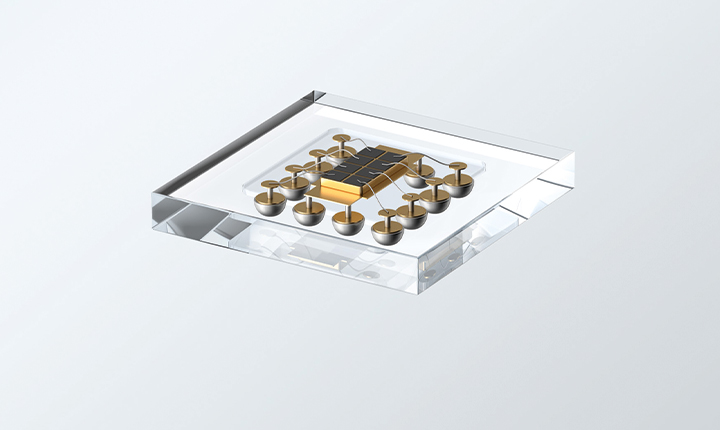

MEMs component with glass packaging

Semiconductores y MEMS

Dada la compatibilidad de AF 32® eco con componentes de silicona, funciona muy eficazmente en sistemas semiconductores. El adelgazamiento de silicio se ha convertido en un proceso importante en la fabricación de componentes semiconductores, y el AF 32® eco se puede utilizar como una solución de unión temporal con el silicio. Los mismos atributos le permiten actuar como una cubierta o sustrato de vidrio con lámina de alta calidad para aplicaciones MEMS.

Man looking at a smartphone playing a podcast

RF y HF

AF 32® eco desempeña un papel fundamental en aplicaciones de dispositivos de RF (radiofrecuencia) y HF (alta frecuencia), que van desde el mercado de los teléfonos celulares hasta el de los dispositivos portátiles y el automotriz. Con un bajo nivel de pérdida dieléctrica, el vidrio AF 32® eco se puede utilizar como sustrato en filtros SAW, convirtiendo las señales eléctricas en ondas acústicas y de nuevo en señales acústicas. Estos parecen desempeñar un papel clave en la creciente industria de las comunicaciones 5G.

Man wearing and touching a pair of augmented reality glasses

Micropantallas

Micropantallas como LCoS, microOLED y microLED dependen de componentes de vidrio de alta calidad como el AF 32® eco para lograr un rendimiento óptimo. La capacidad del vidrio AF 32® eco para maximizar la calidad de la transmisión óptica también lo hace ideal en proyectores, dispositivos cercanos a los ojos (NTE), pantallas montadas en cabezales y en parabrisas, y visores electrónicos, así como sistemas de realidad aumentada y virtual.
