Eternaloc®
Flüssiggas
SCHOTT Eternaloc® Durchführungen für Flüssiggasanwendungen
Bei Flüssiggasanwendungen stellen Gasdruck und extreme Temperaturen von bis zu -165 C unglaublich hohe Anforderungen an Pumpen und anderes Equipment. Auch deren elektrische Durchführungen müssen hohen Ansprüchen genügen, da Ausfälle oder Leckagen schwerwiegende Folgen für die Sicherheit haben können. Dank der einzigartigen Glas-Metall-Druckdichtungstechnologie sind elektrische Eternaloc® Durchführungen äußerst robuste Komponenten, die eine praktisch unbegrenzte druckfeste Hermetizität und mehr Sicherheit bei Störfällen bieten. Die jahrzehntelange wartungsfreie Zuverlässigkeit trägt zur Senkung der Gesamtbetriebskosten bei.
Im Gegensatz dazu haben andere Dichtungs-/Versiegelungstechnologien mit organischen Polymeren oder Keramik technische Nachteile. Dadurch kann die Integrität der Dichtung beeinträchtigt werden und es kann zu Leckagen und elektrischen Fehlfunktionen kommen, insbesondere im Fall von starken Temperaturschwankungen.
Kernenergie
SCHOTT Eternaloc® Durchführungen für Kernkraftwerke
Mit den hochwertigen, hermetisch dichten elektrischen Eternaloc® Durchführungen von SCHOTT profitieren Kernkraftwerke gleich doppelt von mehr Sicherheit und weniger Gesamtbetriebskosten.
Dank anorganischer, alterungsbeständiger Glasdichtungen mit hervorragender Hitze- und Strahlungsbeständigkeit bieten sie erhebliche Vorteile. Im Gegensatz dazu können Epoxid-Versiegelungen bei extremen Temperaturen und Drücken undicht werden. Dies zeigte sich unter anderem bei der Katastrophe im Kernkraftwerk Fukushima Daiichi im Jahr 2011.
Druckgas
SCHOTT Eternaloc® Durchführungen für Druckgasanwendungen
Bei Design und Herstellung von Eternaloc® Durchführungsplatten für wasserstoffgasgekühlte Generatoren und andere Druckgasanwendungen werden rein anorganische und alterungsbeständige Materialien verwendet: Die Durchführungen bestehen aus einem Stahlflansch, in den die elektrischen Leiter oder Thermoelemente mit Glas-Metall-Druckdichtungstechnologie eingeschmolzen sind. Das Spezialglas dient als elektrischer Isolator und hermetische Abdichtung, die das Austreten von Wasserstoff sowie das Eindringen von Sauerstoff oder Feuchtigkeit zuverlässig verhindert.
Im Gegensatz dazu können Durchführungen mit organischen, natürlich alternden Epoxiddichtungen die Druckintegrität des Generators beeinträchtigen, was zu Leckagen und elektrischen Fehlfunktionen führen kann.
Öl und Gas
SCHOTT Eternaloc® Konnektoren und Durchführungen für Öl- und Gasanwendungen
Subsea: Dank jahrelanger wartungsfreier Robustheit bei mehr als 20.000 PSI Druck
bieten Eternaloc® Subsea-Konnektoren und -Durchführungen langfristigen, zuverlässigen Schutz für Komponenten von Eruptionskreuzen, z. B. Bohrloch-Drucksensoren, bei hohen Temperaturen und Drücken. Eternaloc® Steckverbinder sind als komplette Konnektorbaugruppe erhältlich: platzsparende Bauweise mit mehr Sicherheit für einfachere Tests und Qualifizierung.
Exploration: Für 35.000 PSI und mehr geeignet
Eternaloc® Konnektoren für die Erdölerkundung sind mit anorganischen, alterungsbeständigen und ultrarobusten Glas-Metall-Verbindungen gefertigt. Sie unterstützen im Öl- und Gasbereich die sichere und zuverlässige Übertragung wichtiger Daten und Informationen durch Sensoren in Wireline-, MWD- und LWD-Anwendungen auch bei hohen Temperaturen und Drücken. Die extremen Bedingungen in Bohranwendungen schließen die Verwendung minderwertiger Materialien aus. Beispielsweise sind Steckverbinder mit thermoplastischen Dichtungen anfällig für Verformungen durch Kriechströme, was zu einem höheren Risiko für Dichtungs- und Komponentenschäden führt.

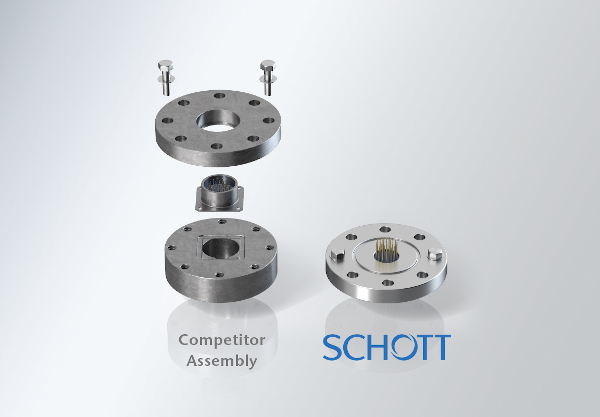

Prozesse durch weniger Schweißstellen vereinfachen
Eternaloc® Konnektoren sind als komplette Subsea-Steckverbinderbaugruppen erhältlich: platzsparende Bauweise mit mehr Sicherheit für einfachere Tests und Qualifizierung.
