Datos técnicos de D 263®

Con una alta homogeneidad, transmitancia óptica y resistencia química, así como tolerancias estrechas, D 263® atesora un formidable conjunto de activos técnicos. Si le añadimos una baja autofluorescencia, una superficie pulida al fuego y una amplia gama de espesores y tendrá un vidrio de altas prestaciones sumamente versátil.

Amplia gama de grosores

Aunque D 263® está disponible en una amplia variedad de grosores (desde 0,03 hasta 1,1 mm, con la posibilidad de grosores a medida), las tolerancias geométricas del vidrio se mantienen constantes, con una calidad garantizada para hojas, sustratos cortados a medida y obleas.

Alta homogeneidad

Durante el exclusivo proceso de producción de estirado descendente SCHOTT monitoriza de cerca las propiedades ópticas de D 263®, lo que da como resultado hojas de vidrio altamente homogéneas, con una precisión del índice de refracción de ± 0,0015. Con un valor Abbe de 55, también cumplen la norma ISO 8255-1 para vidrios cubreobjetos para microscopio.

Alto grado de transmitancia

La composición única de D 263® y su mezcla de materias primas de alta calidad permiten un alto grado de transmitancia óptica en el rango que cubre desde UV hasta NIR. Un aspecto incoloro también ayuda a proporcionar una calidad de imagen óptima, sin efectos de coloración indeseados, independientemente de la aplicación.

Duradero y fiable

SCHOTT D 263® ofrece un rendimiento constante bajo condiciones exigentes. Su gran resistencia química lo hace particularmente resiliente en los campos de la electrónica de consumo, los semiconductores y la biotecnología.

Propiedades de D 263® M

Propiedades de D 263® bio

Propiedades de D 263® T eco

Productos D 263®

Propiedades del material de D 263® M

1. Propiedades ópticas

Propiedades ópticas	Valor
Índice de refracción* n_g	1.5354
Índice de refracción* n_F'	1.5305
Índice de refracción* n_F	1.5300
Índice de refracción* n_e	1.5255 ± 0.0015
Índice de refracción* n_d	1.5231
Índice de refracción* n_D	1.5230
Índice de refracción* n_C'	1.5209
Índice de refracción* n_C	1.5204
Valor Abbe ν_e	55
Constante fotoelástica en (nm/cm)/Mpa	34.7

* Índices de refracción: Tratamiento previo de las muestras.
Estado de suministro ["según el dibujo"]

2. Propiedades térmicas

Propiedades térmicas generales	Unidad	Valor
CTE (Coeficiente de expansión térmica) α	10^-6·K^-1 (20 °C; 300 °C)	7.2
Capacidad calorífica específica media c_p	en J/(g·K) (20 °C; 100 °C)	0.8
Temperatura de transformación T_g	en °C	557

Viscosidades	Viscosidad lg ŋ en dPas	Temperatura en °C
Punto de deformación	14.5	529
Punto de recocido	13.0	557
Punto de ablandamiento	7.6	736

3. Propiedades mecánicas

Propiedades mecánicas	Unidad	Valor
Densidad ρ	en g/cm³	2.51
Módulo E de Young	en kN/mm²	72.9
Cociente de Poisson µ		0.21
Módulo de torsión G	en kN/mm²	30
Dureza Knoop	HK 0.1/20	470
Dureza Vickers	HV 0.2/25	510

Endurecimiento químico (para grosor = 0.145 mm)

Unidad	Valor
Temperatura ϑ en °C	390
Tiempo t en h	4
Tensión de compresión (CS) en MPa	290
Profundidad de capa (DoL) en μm	15

4. Propiedades químicas

Resistencia hidrolítica (según DIN ISO 719)	Valor
Clase	HGB 1
Equivalente de álcali por gramo de grano de vidrio en μg/g	20

Resistencia a ácidos (según DIN 12116)	Valor
Clase	S3
Pérdida de peso de media superficie después de 6 horas en mg/dm²	2.1

Resistencia alcalina (según DIN ISO 695)	Valor
Clase	A 2
Pérdida de peso en la superficie después de 3 horas en mg/dm²	88

5. Propiedades eléctricas

Constante dieléctrica εr (a ϑ = 25 °C)	Valor
a 1 MHz	6.7
a 1 GHz	6.4
a 5 GHz	6.3

Factor de disipación tan δ (at ϑ = 25 °C)	Valor
a 1 MHz	61·10^-4
a 1 GHz	74·10^-4
a 5 GHz	101·10^-4

Resistividad del volumen eléctrico ρD (para corriente alterna 50 Hz)
1.6·10⁸( ϑ = 250 °C)
3.5·10⁶ (ϑ = 350 °C)

6. Valores de transmitancia

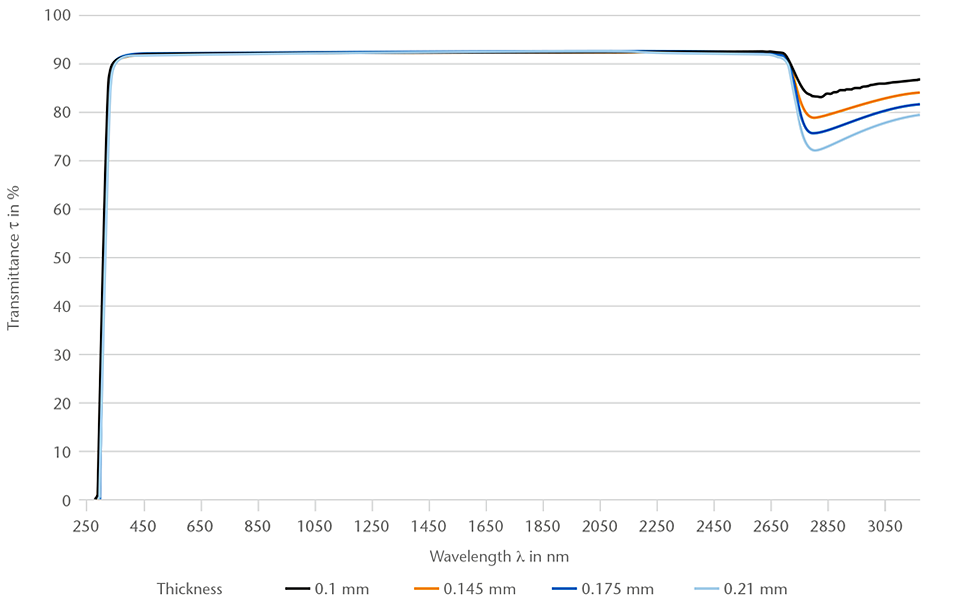

Transmitancia espectral: 250 - 3150 nm

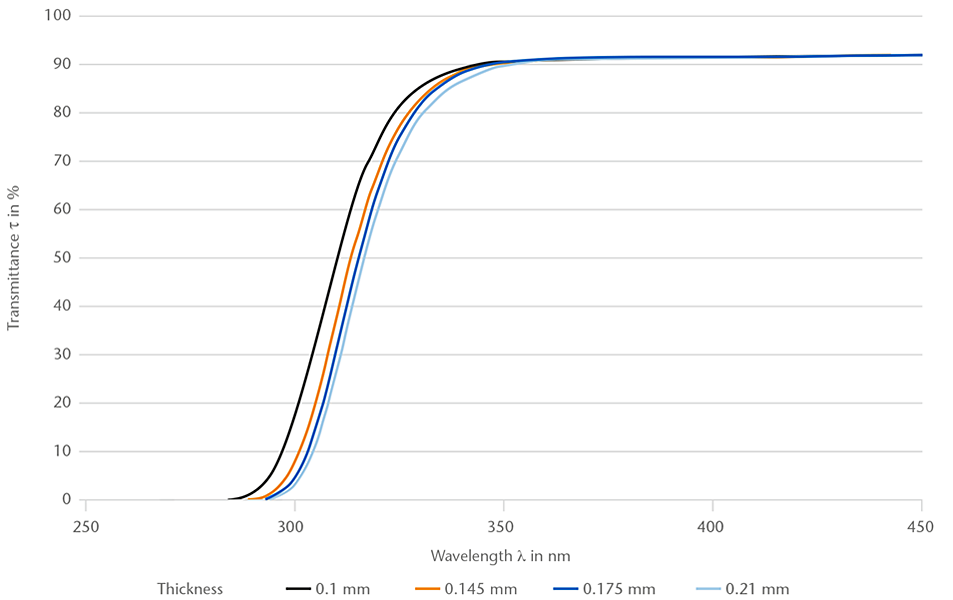

Transmitancia espectral: 250 - 450 nm

Longitud de onda en nm con un grosor de 0.145 mm:	τ (λ) in %
254	< 0.1
380	91.2
632.8	91.9
1064	92.2

Longitud de onda del borde λc (τ = 0.46) a grosor en mm	Longitud de onda en nm
0.100	308
0.145	312
0.175	314
0.210	315

Transmitancia luminosa a grosores en mm	τ_vD65in %
0.145	91.7 ± 0.3

Propiedades del material de D 263® bio

1. Propiedades ópticas

Propiedades ópticas	Valor
Índice de refracción* n_g	1.5354
Índice de refracción* n_F'	1.5305
Índice de refracción* n_F	1.5300
Índice de refracción* n_e	1.5255 ± 0.0015
Índice de refracción* n_d	1.5231
Índice de refracción* n_D	1.5230
Índice de refracción* n_C'	1.5209
Índice de refracción* n_C	1.5204
Valor Abbe ν_e	55

* Índices de refracción: Tratamiento previo de las muestras.
Estado de suministro ["según el dibujo"]

2. Propiedades térmicas

Propiedades térmicas generales	Unidad	Valor
CTE (Coeficiente de expansión térmica) α	10^-6·K^-1 (20 °C; 300 °C)	7.2
Capacidad calorífica específica media c_p	en J/(g·K)(20 °C; 100 °C)	0.8
Temperatura de transformación T_g	en °C	557

Viscosidades	Viscosidad lg ŋ en dPas	Temperatura en °C
Punto de deformación	14.5	529
Punto de recocido	13.0	557
Punto de ablandamiento	7.6	736

3. Propiedades mecánicas

Propiedades mecánicas	Unidad	Valor
Densidad ρ	en g/cm³	2.51
Coeficiente óptico de tensión C	1.02·10^-12m²/N	3.4
Módulo E de Young	en kN/mm²	72.9
Cociente de Poisson µ		0.21
Módulo de torsión G	en kN/mm²	30
Dureza Knoop	HK 0.1/20	470
Dureza Vickers	HV 0.2/25	510

Endurecimiento químico (para grosor = 0.3 mm)

Unidad	Valor
Temperatura ϑ en °C	410
Tiempo t en h	4
Tensión de compresión (CS) en MPa	317
Profundidad de capa (DoL) en μm	18

4. Propiedades químicas

Resistencia hidrolítica (según DIN ISO 719)	Valor
Clase	HGB 1
Equivalente de álcali por gramo de grano de vidrio en μg/g	20

Resistencia a ácidos (según DIN 12116)	Valor
Clase	S 3
Pérdida de peso de media superficie después de 6 horas en mg/dm²	2.1

Resistencia alcalina (según DIN ISO 695)	Valor
Clase	A 2
Pérdida de peso en la superficie después de 3 horas en mg/dm²	88

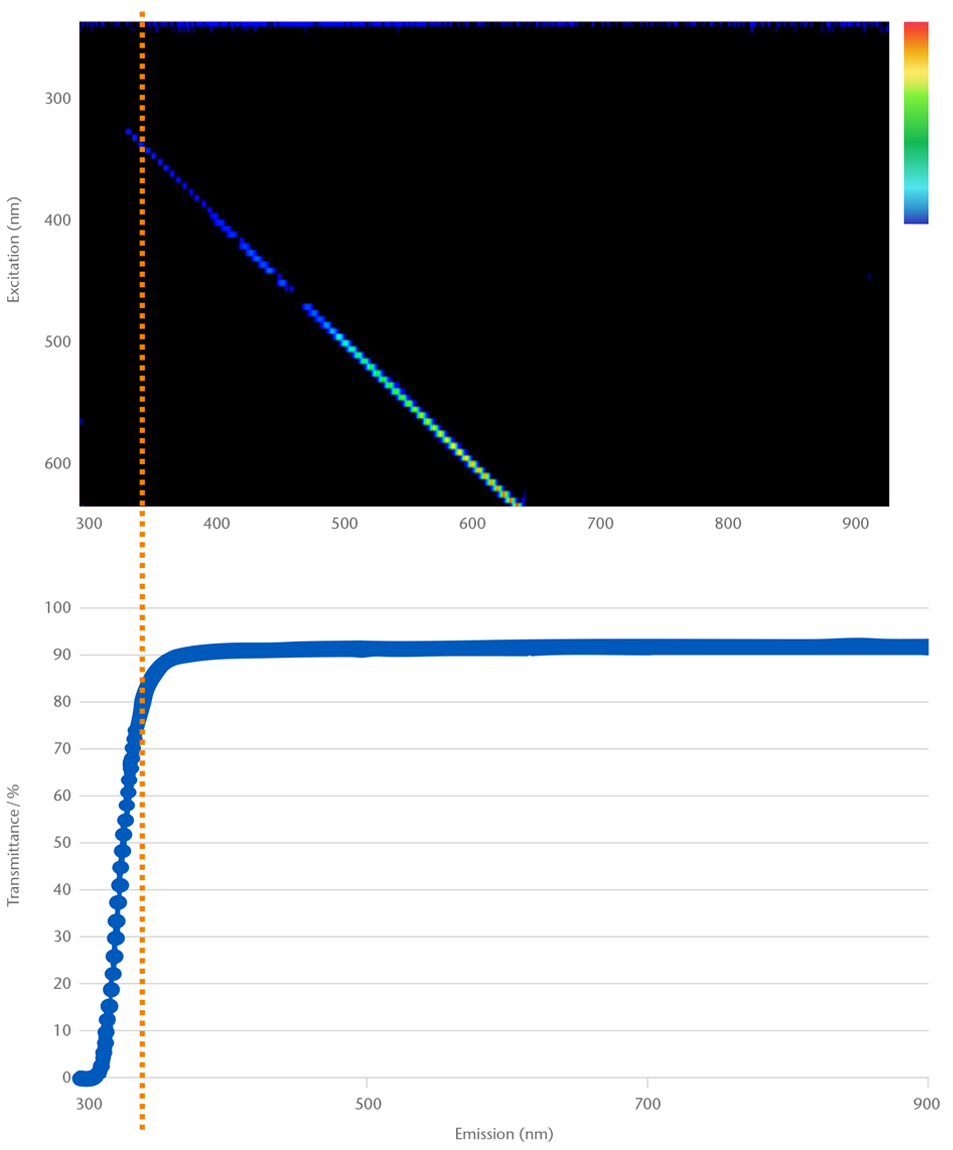

Autofluorescencia en >80% del espectro de transmisión

5. Propiedades eléctricas

Constante dieléctrica εr (a ϑ = 25 °C)	Valor
a 1 MHz	6.7
a 1 GHz	6.4
a 5 GHz	6.3

Factor de disipación tan δ (at ϑ = 25 °C)	Valor
a 1 MHz	61·10^-4
a 1 GHz	74·10^-4
a 5 GHz	101·10^-4

Resistividad al volumen eléctrico ρD en Ω·cm corriente alterna 50 Hz
1.6·10⁸ ( ϑ = 250 °C)
3.5·10⁶ (ϑ = 350 °C)

6. Valores de transmitancia

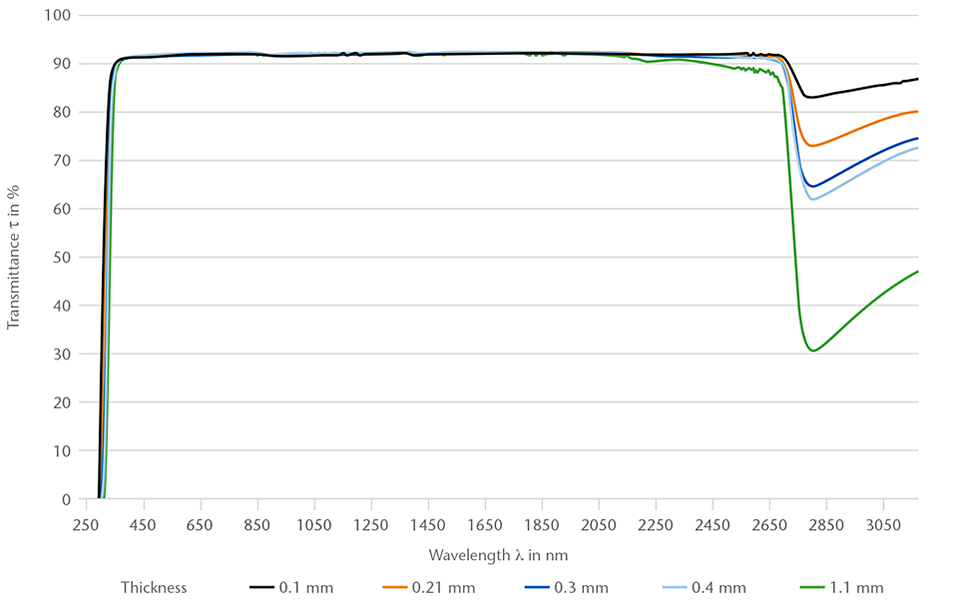

Transmitancia espectral: 250 - 3150 nm

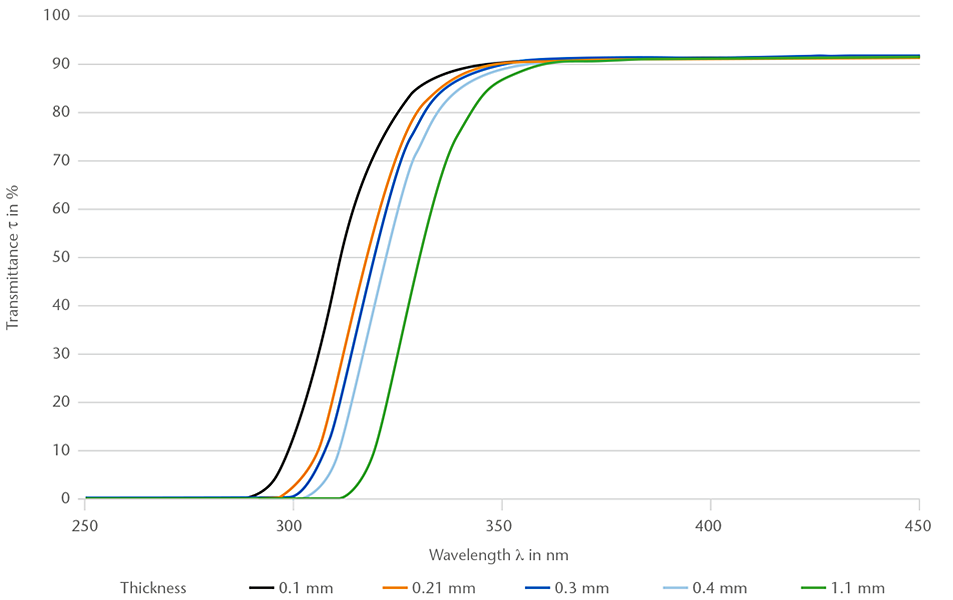

Transmitancia espectral: 250 - 450 nm

Longitud de onda en nm con un grosor de 0.3 mm:	τ (λ) in %
254	< 0.1
380	91.2
632.8	92
1064	92

Longitud de onda del borde λc (τ = 0.46) a grosor en mm	Longitud de onda en nm
0.10	308
0.21	315
0.30	318
0.40	321
1.10	329

Transmitancia luminosa a grosores en mm	τ_vD65in %
0.3	91.7 ± 0.3

Propiedades del material de D 263®T eco

1. Propiedades ópticas

Propiedades ópticas	Valor
Índice de refracción* n_g	1.5354
Índice de refracción* n_F'	1.5305
Índice de refracción* n_F	1.5300
Índice de refracción* n_e	1.5255 ± 0.0015
Índice de refracción* n_d	1.5231
Índice de refracción* n_D	1.5230
Índice de refracción* n_C'	1.5209
Índice de refracción* n_C	1.5204
Valor Abbe νe	55
Constante fotoelástica en (nm/cm)/Mpa	34.7

* Índices de refracción: Tratamiento previo de las muestras.
Estado de suministro ["según el dibujo"].

2. Propiedades térmicas

Propiedades térmicas: generalidades	Unidad	Valor
CTE (Coeficiente de expansión térmica) α	10^-6·K^-1 (20 °C; 300 °C)	7.2
Capacidad calorífica específica media c_p	J/(g·K) (20 °C a 100 °C)	0.8
Temperatura de transformación T_g	°C	557

Propiedades térmicas - Viscosidades	Viscosidad lg ŋ en dPas	Temperatura en °C
Punto de deformación	14.5	529
Punto de recocido	13.0	557
Punto de ablandamiento	7.6	736

3. Propiedades mecánicas

Propiedades mecánicas	Unidad	Valor
Densidad ρ	en g/cm³	2.51
Módulo E de Young	en kN/mm²	72.9
Cociente de Poisson µ		0.21
Módulo de torsión G	en kN/mm²	30
Dureza Knoop	HK 0.1/20	470
Dureza Vickers	HV 0.2/25	510

Endurecimiento químico (para grosor = 0.3 mm)

Unidad	Valor
Temperatura ϑ en °C	410
Tiempo t en h	4
Tensión de compresión (CS) en MPa	320
Profundidad de capa (DoL) en μm	18

4. Propiedades químicas

Resistencia hidrolítica (según DIN ISO 719)	Valor
Clase	HGB 1
Equivalente de álcali por gramo de grano de vidrio en μg/g	20

Resistencia a ácidos (según DIN 12116)	Valor
Clase	S 2
Pérdida de peso de media superficie después de 6 horas en mg/dm²	1.4

Resistencia alcalina (según DIN ISO 695)	Valor
Clase	A 2
Pérdida de peso en la superficie después de 3 horas en mg/dm²	88

5. Propiedades eléctricas

Constante dieléctrica εr (a ϑ = 25 °C)	Valor
a 1 MHz	6.7
a 1 GHz	6.4
a 5 GHz	6.3

Factor de disipación tan δ (at ϑ = 25 °C)	Valor
a 1 MHz	61·10^-4
a 1 GHz	74·10^-4
a 5 GHz	101·10^-4

Resistividad del volumen eléctrico ρD en Ω·cm (a 50 Hz)
1.6·10⁸ ( ϑ = 250 °C)
3.5·10⁶ (ϑ = 350 °C)

6. Valores de transmitancia

Longitud de onda en nm con un grosor de 0.3 mm:	τ (λ) in %
254	< 0.1
380	91.2
632.8	92.0
1064	92.0

Longitud de onda del borde λc (τ = 0.46) a grosor en mm	Longitud de onda en nm
0.10	308
0.21	315
0.30	318
0.40	321
1.10	329

Transmitancia luminosa a grosores en mm	τ_vD65in %
0.3	91.7 ± 0.3

Productos D 263®

D 263® de SCHOTT está disponible como:

Hojas
Sustratos cortados a medida
Sustratos y obleas no pulidas
FLEXINITY®

Para ampliar información consulte los productos relacionados en la página de resumen.
