RG630

一种长波带通滤色玻璃，在短波范围内透过率低，在长波段区域的透过率高。可以把可见光和红外光分开。

在下面的标签或我们的 网页上查找更多的信息。

使用 交互式滤色图表和和 滤色计算工具可以找到符合您需求的合适的滤色玻璃。

对于定制的滤色产品，请标记并使用请求按钮。

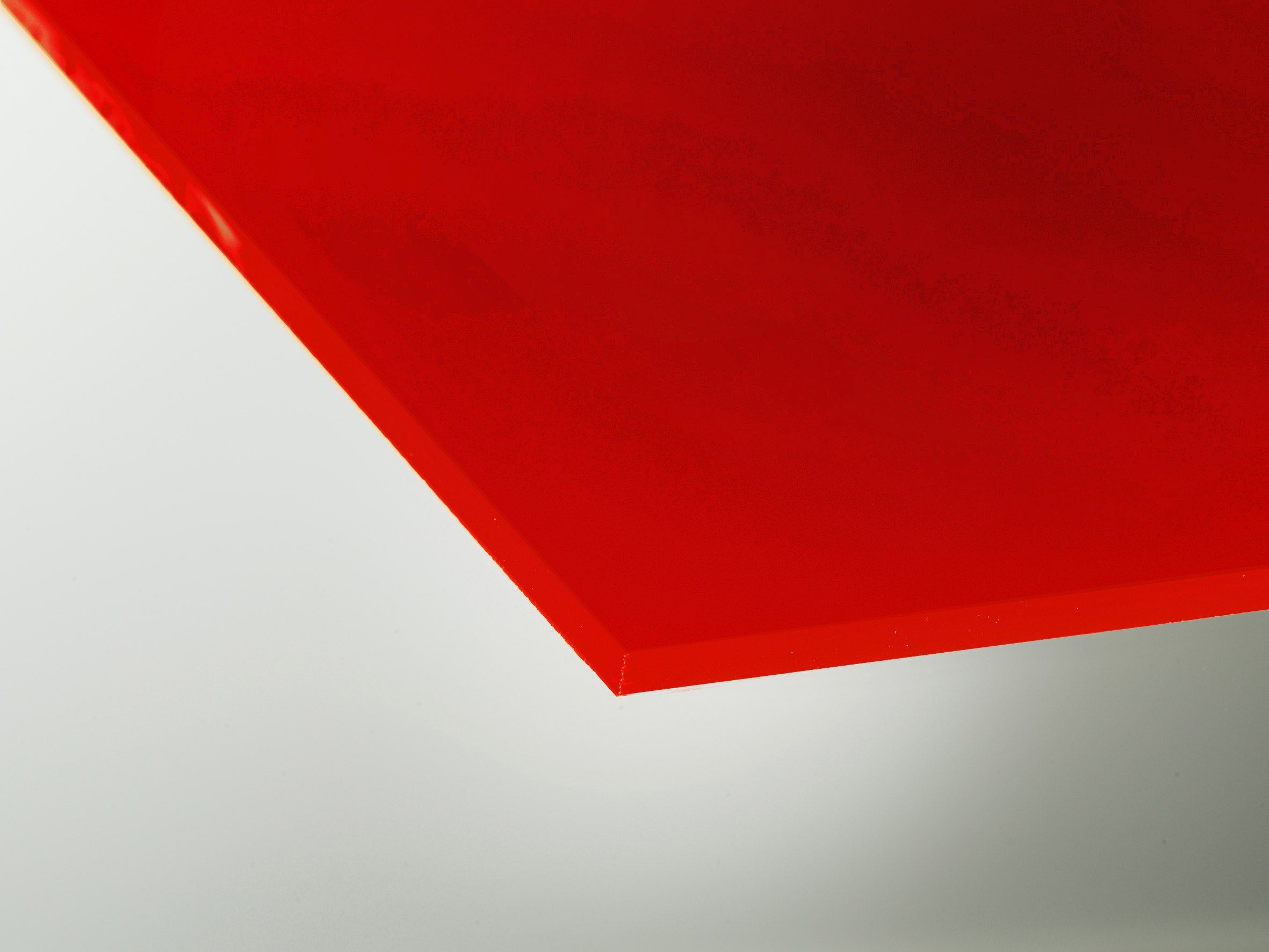

*典型产品图片展示

RG630
承诺光谱值
λs (τi = 0.00001) [nm] 540
λc (τi = 0.5) [nm] 630 ± 6
λp1 (τi = 0.92) [nm] 710
选项
€ 00.00
您需要帮助或报价吗？
与我们的支持团队联系
下载 数据表 RG630
文章详情
SCHOTT
物品编号
玻璃类型
长度
宽度
厚度
重量

技术规格
内部透过率（图表）

仅允许1到30之间的值，小数点保留一位。

SCHOTT
RG630 - RG630
厚度
3.0
反射系数
0.9183
内部透过率（表格）
λ [nm]
200 < 10⁻³
210 < 10⁻³
220 < 10⁻³
230 < 10⁻³
240 < 10⁻³
250 < 10⁻³
260 < 10⁻³
270 < 10⁻³
280 < 10⁻³
290 < 10⁻³
300 < 10⁻³
310 < 10⁻³
320 < 10⁻³
330 < 10⁻³
340 < 10⁻³
350 < 10⁻³
360 < 10⁻³
370 < 10⁻³
380 < 10⁻³
390 < 10⁻³
400 < 10⁻³
410 < 10⁻³
420 < 10⁻³
430 < 10⁻³
440 < 10⁻³
450 < 10⁻³
460 < 10⁻³
470 < 10⁻³
480 < 10⁻³
490 < 10⁻³
λ [nm]
500 < 10⁻³
510 < 10⁻³
520 < 10⁻³
530 < 10⁻³
540 < 10⁻³
550 < 10⁻³
560 < 10⁻³
570 < 10⁻³
580 < 10⁻³
590 < 10⁻³
600 0.002
610 0.025
620 0.169
630 0.487
640 0.765
650 0.897
660 0.946
670 0.963
680 0.971
690 0.975
700 0.976
710 0.977
720 0.977
730 0.976
740 0.976
750 0.975
760 0.974
770 0.973
780 0.971
790 0.970
λ [nm]
800 0.969
810 0.968
820 0.967
830 0.966
840 0.965
850 0.964
860 0.964
870 0.963
880 0.962
890 0.962
900 0.961
910 0.961
920 0.960
930 0.960
940 0.960
950 0.959
960 0.959
970 0.959
980 0.959
990 0.959
1,000 0.958
1,010 0.958
1,020 0.958
1,030 0.958
1,040 0.958
1,050 0.958
1,060 0.958
1,070 0.958
1,080 0.958
1,090 0.958
λ [nm]
1,100 0.958
1,110 0.959
1,120 0.959
1,130 0.959
1,140 0.959
1,150 0.959
1,160 0.959
1,170 0.960
1,180 0.960
1,190 0.960
1,200 0.960
1,250 0.962
1,300 0.964
1,350 0.966
1,400 0.968
1,450 0.971
1,500 0.975
1,550 0.977
1,600 0.979
1,650 0.980
1,700 0.980
1,750 0.979
1,800 0.978
1,850 0.976
1,900 0.975
1,950 0.974
2,000 0.973
2,050 0.971
2,100 0.970
2,150 0.967
λ [nm]
2,200 0.953
2,250 0.951
2,300 0.954
2,350 0.955
2,400 0.953
2,450 0.946
2,500 0.940
2,550 0.941
2,600 0.941
2,650 0.931
2,700 0.869
2,750 0.524
2,800 0.381
2,850 0.367
2,900 0.378
2,950 0.382
3,000 0.370
3,050 0.347
3,100 0.319
3,150 0.288
3,200 0.259
3,250 0.237
3,300 0.222
3,350 0.212
3,400 0.206
3,450 0.206
3,500 0.210
3,550 0.216
3,600 0.224
3,650 0.232
λ [nm]
3,700 0.241
3,750 0.250
3,800 0.258
3,850 0.266
3,900 0.273
3,950 0.278
4,000 0.275
4,050 0.264
4,100 0.242
4,150 0.218
4,200 0.188
4,250 0.156
4,300 0.120
4,350 0.083
4,400 0.049
4,450 0.024
4,500 0.011
4,550 0.005
4,600 0.002
4,650 < 10⁻³
4,700 < 10⁻³
4,750 < 10⁻³
4,800 < 10⁻³
4,850 < 10⁻³
4,900 < 10⁻³
4,950 < 10⁻³
5,000 < 10⁻³
5,050 < 10⁻³
5,100 < 10⁻³
5,150 < 10⁻³
光学值
反射系数
Pd 0.918
参考厚度
d [mm] 3
承诺光谱值
λs (τi = 0.00001) [nm] 540
λc (τi = 0.5) [nm] 630 ± 6
λp1 (τi = 0.92) [nm] 710
折射率 n
ns (852.1 nm) = 1.520
nd (587.6 nm) = 1.520
色度评估
光源 A(Planck T = 2347K)
d [mm] 1 2 3
x 0.678 0.712 0.718
y 0.307 0.287 0.282
Y 15 9 8
λd [nm] 627 634 639
Pe 0.90 1.00 1.00
光源 Planck T = 3200 K
d [mm] 1 2 3
x 0.672 0.712 0.717
y 0.308 0.287 0.283
Y 14 8 7
λd [nm] 627 634 638
Pe 0.89 1.00 1.00
光源 D65 (TC = 6504 K)
d [mm] 1 2 3
x 0.624 0.708 0.716
y 0.305 0.289 0.284
Y 9 5 4
λd [nm] 625 633 637
Pe 0.80 0.99 1.00
物理值
密度
p [g/cm3] 2.65
气泡含量
气泡等级 3
玻转温度
Tg [°C] 527
温度系数
Tk [nm/°C] 0.14
耐化学性
耐污性 0
耐酸性 1.0
耐碱性 1.0
热膨胀
α-30°C/+70°C [10-6/K] 8
α20°C/300°C [10-6/K] 9.2
α20°C/200°C [10-6/K]
