Boîtier TO 46
Les broches décentrées permettent d’optimiser les pertes par réflexion et d’insertion.
À propos
Les TO PLUS® SCHOTT de modèle TO 46 peuvent être utilisés dans les applications GPON, XG-PON, 10GEPON, CPRI et fibre optique 32G. Un seul canal ou Quad pour une utilisation dans les émetteurs-récepteurs SFP28 ou QSFP28 (CWDM4).Caractéristiques du produit
- Les fils courts réduisent l’inductance et augmentent la vitesse.
- Associé à des capots à lentille sphérique à haut indice de réfraction, à des capots à lentille moulée et à des capots à fenêtre inclinée.
Gamme de produits
| Module | Vitesse | Modèle OSA | Fibre | Description de boîtier TO | Fonction |
|---|---|---|---|---|---|
| SFF, SFP, SFP+ | 28 Gbit/s 56 Gbit/s |
Tx | MMF | Broche RF TO-46 excentrique 50 ohms 4+1 |
2 broches RF à haut débit pour VCSEL |
| SFF, SFP, SFP+ | 28 Gbit/s 56 Gbit/s |
Tx | MMF | Broche RF TO-46 diff. 100 ohms 5+2 |
2 broches RF à haut débit pour VCSEL |
| SFF, SFP, SFP+ | 28 Gbit/s | Rx | SMF/MMF | Broche RF TO-46 excentrique 50 ohms 4+1 |
Broches Vpd et Vcc séparées, haut débit, une broche gnd |
| SFF, SFP, SFP+ | 28 Gbit/s 56 Gbit/s |
Rx | SMF/MMF | Broche RF TO-46 diff. 100 ohms 5+2 |
Broches Vpd et Vcc séparées, haut débit, une broche supplémentaire |

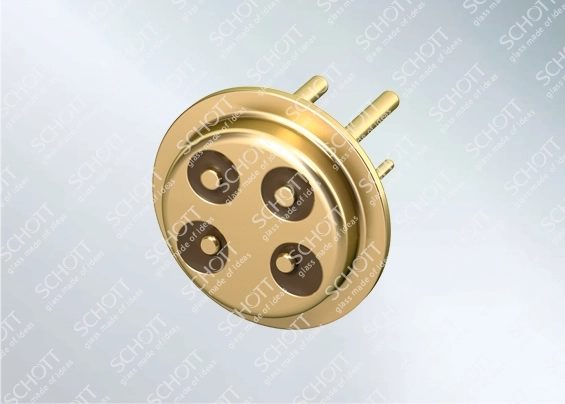

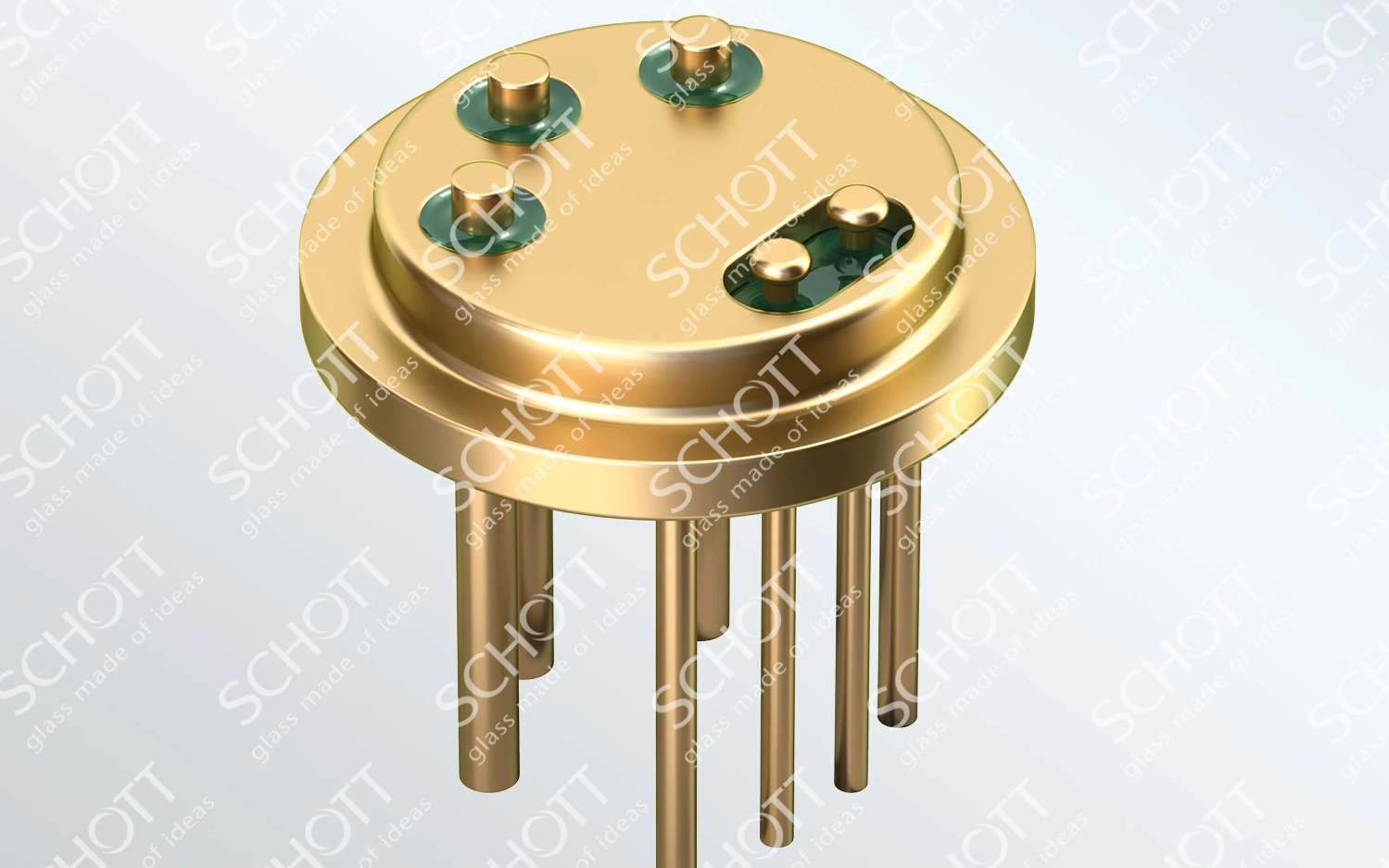

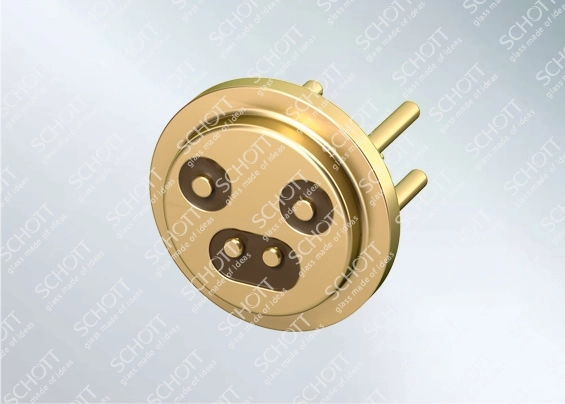

Images des produits
Performance du produit
Les résultats de la simulation sont les suivants :Graphiques expérimentaux de TO 46
Le modèle comprend :
- Fil de liaison (sortie TIA vers les broches)
- Traversée d’embase TO
- Circuit imprimé flexible (FPC)

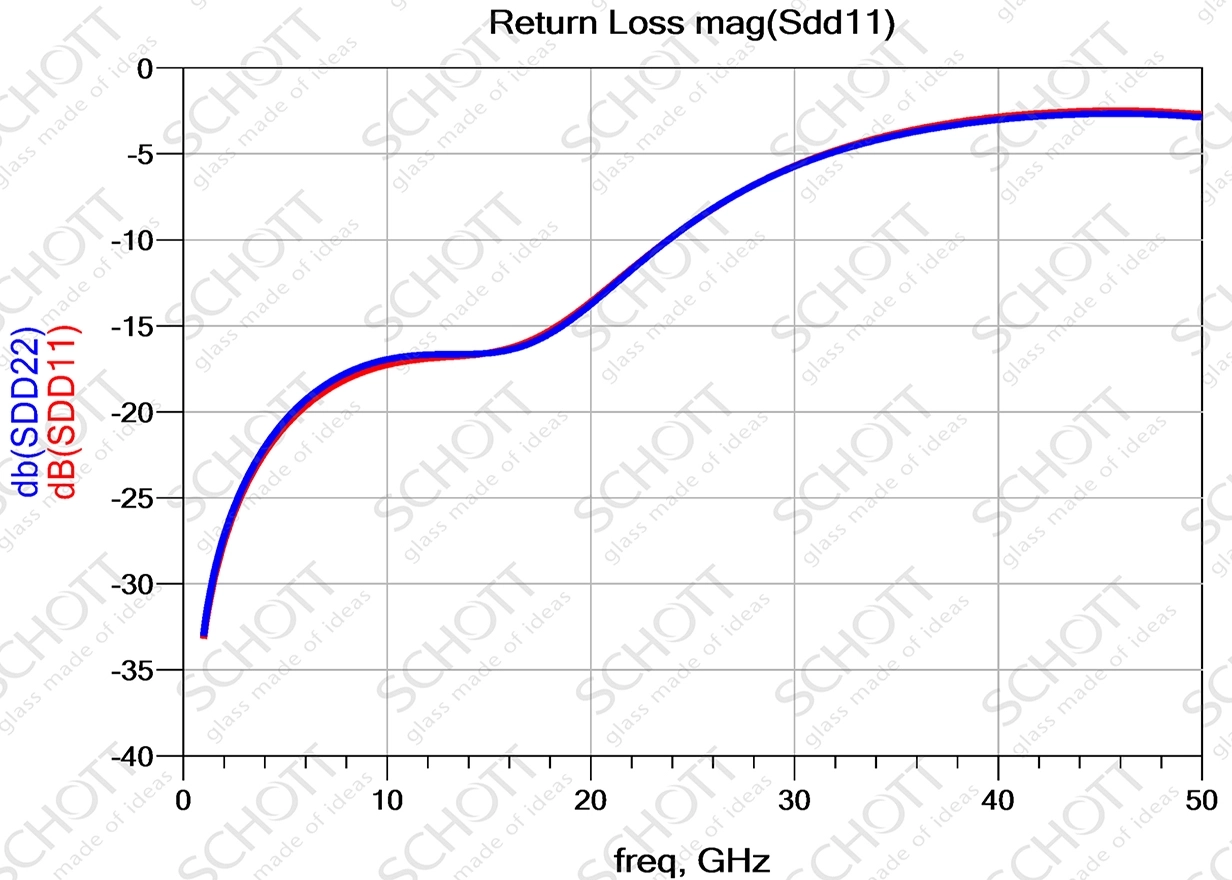

S11 (dB) - Perte de réflexion/retour
S11 : Supérieure à -15 dB à 18 GHz pour des vitesses atteignant 25 Gbit/s.

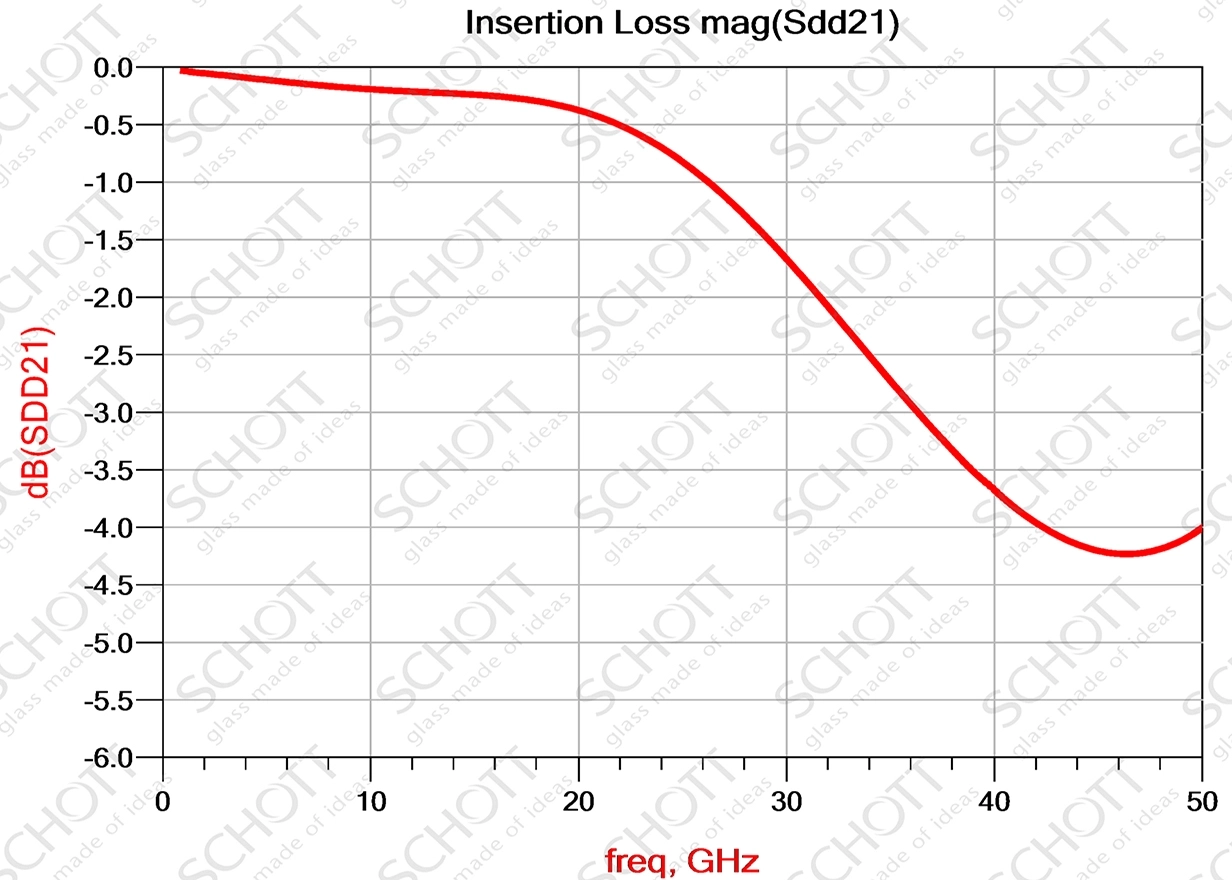

S21 (dB) - Perte d’insertion
S21 : Bande passante de 3 dB supérieure à 35 GHz
TO 46 50G

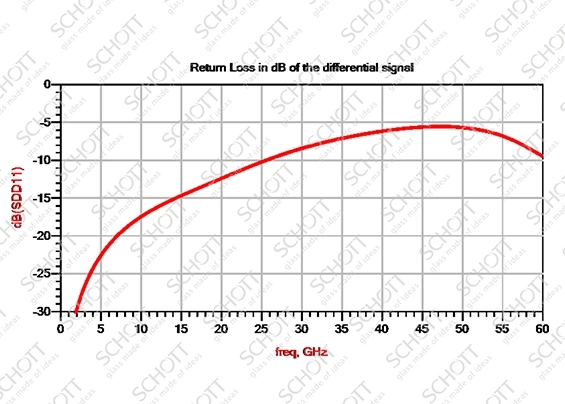

S11 (dB) - Perte de réflexion/retour - 50G TO 46

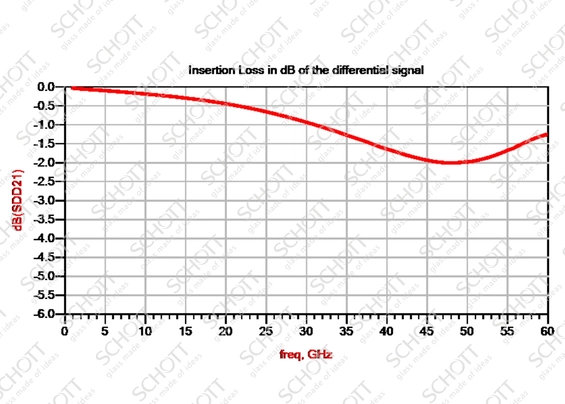

S21 (dB) - Perte d’insertion- 50G TO 46
