Encapsulado TO 38
Zócalos para altas velocidades TO PLUS® para aplicaciones cuádruples de hasta 100 G
Acerca de
Los zócalos SCHOTT TO PLUS® que ocupan el mismo espacio que un encapsulado TO 38 son adecuados para su uso en GPON, XG-PON, 10GEPON, CPRI y canal de fibra de 32G. Monocanal o canal cuádruple para uso en transceptores SFP28 o QSFP28 (CWDM4 o PSM4).Características del producto
- La altura del láser se puede ajustar a medida.
- Submontaje premontado con resistencias opcionales.
- La versión con pad de AuSn es opcional.
Variantes del producto
| Módulo | Velocidad | Tipo OSA | Fibra | Descripción del encapsulado hermético TO | Función |
|---|---|---|---|---|---|
| SFF, SFP, SFP+, QSFP28 | 28 Gbps |
Tx | SMF | TO-38, 25 ohmios, submontaje 3+1 |
Alta velocidad, para patillas de salida de ánodo y cátodo MPD compartidas |

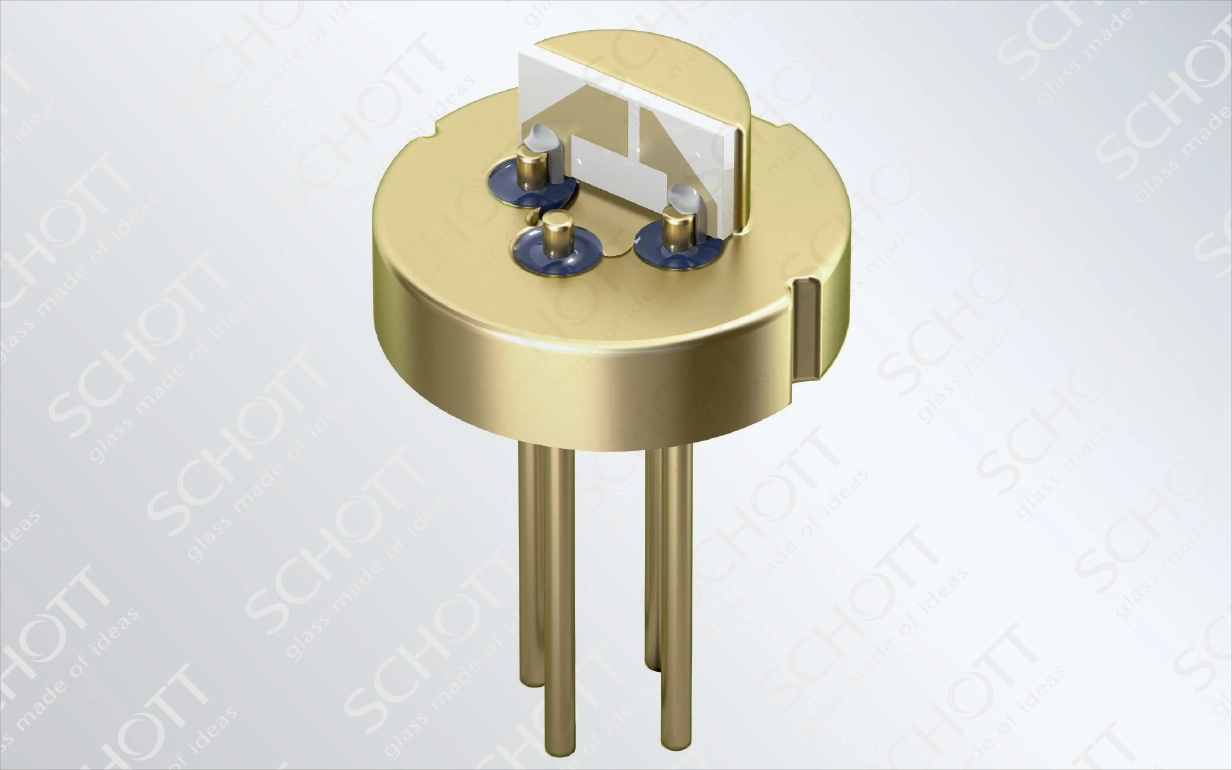

Imágenes del producto
Prestaciones del producto

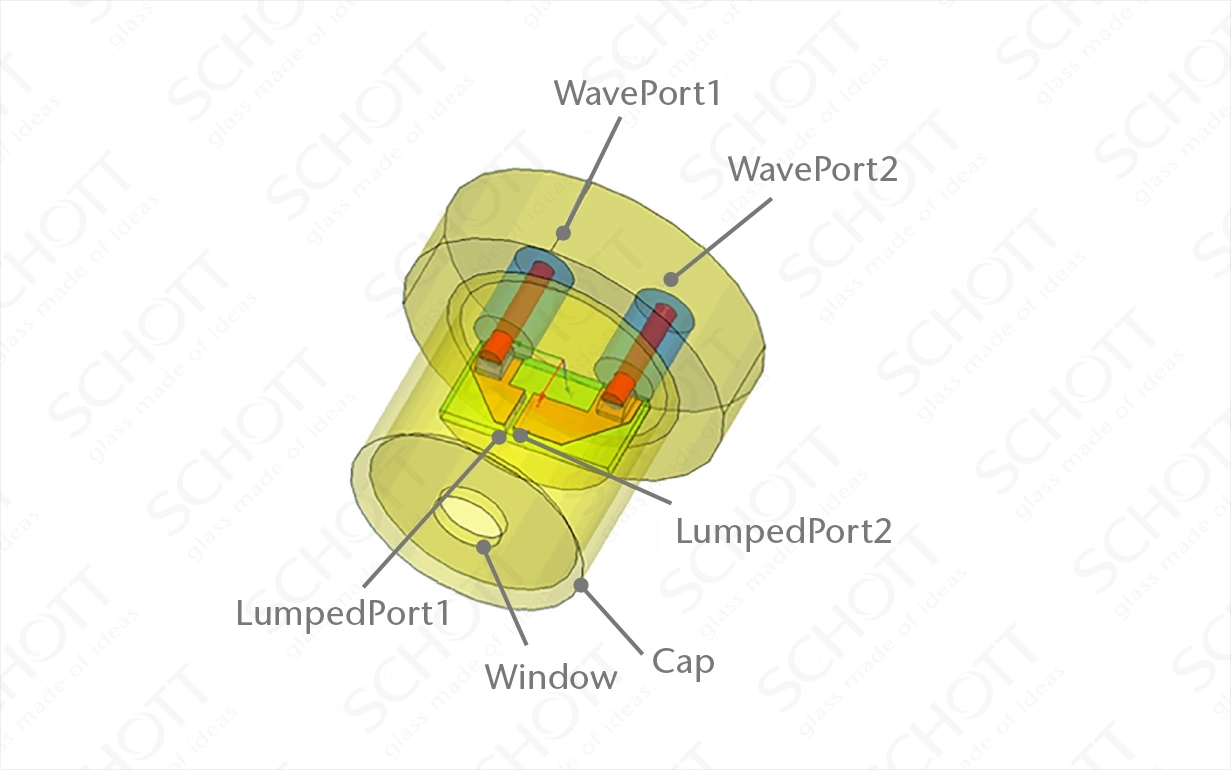

Los resultados del experimento de simulación son los siguientes.Diagrama del producto para prueba de simulación
S11 (dB) – Pérdida por reflexión/de retorno
S11: Mejor que -15 dB a 40 GHz para velocidades de hasta 25 Gbps.
S21 (dB) - Pérdida de inserción
S21: 3 dB Ancho de banda mejor que 40 GHz
