Zócalos de cobre refrigerantes para encapsulados Transistor Outline
Acerca de
Cuando se utilizan láseres de alta potencia, la eliminación del calor generado puede ser un problema. El cobre, con su muy alta conductividad térmica, ayuda a resolver este problema. El cabezal de cobre frío es adecuado para su uso en proyectores Pico, LiDAR, faros de automóviles, etc.
Características del producto
- Disipador de calor termoconductor de cobre o manguito soldado (soldadura fuerte) a la base del TO.
- La forma del cobre se puede personalizar.
- Gran precisión de posicionamiento transversal, superior a ± 0,03 mm (< < 2,0°).
- Disipación térmica eficiente con garantía de hermeticidad.

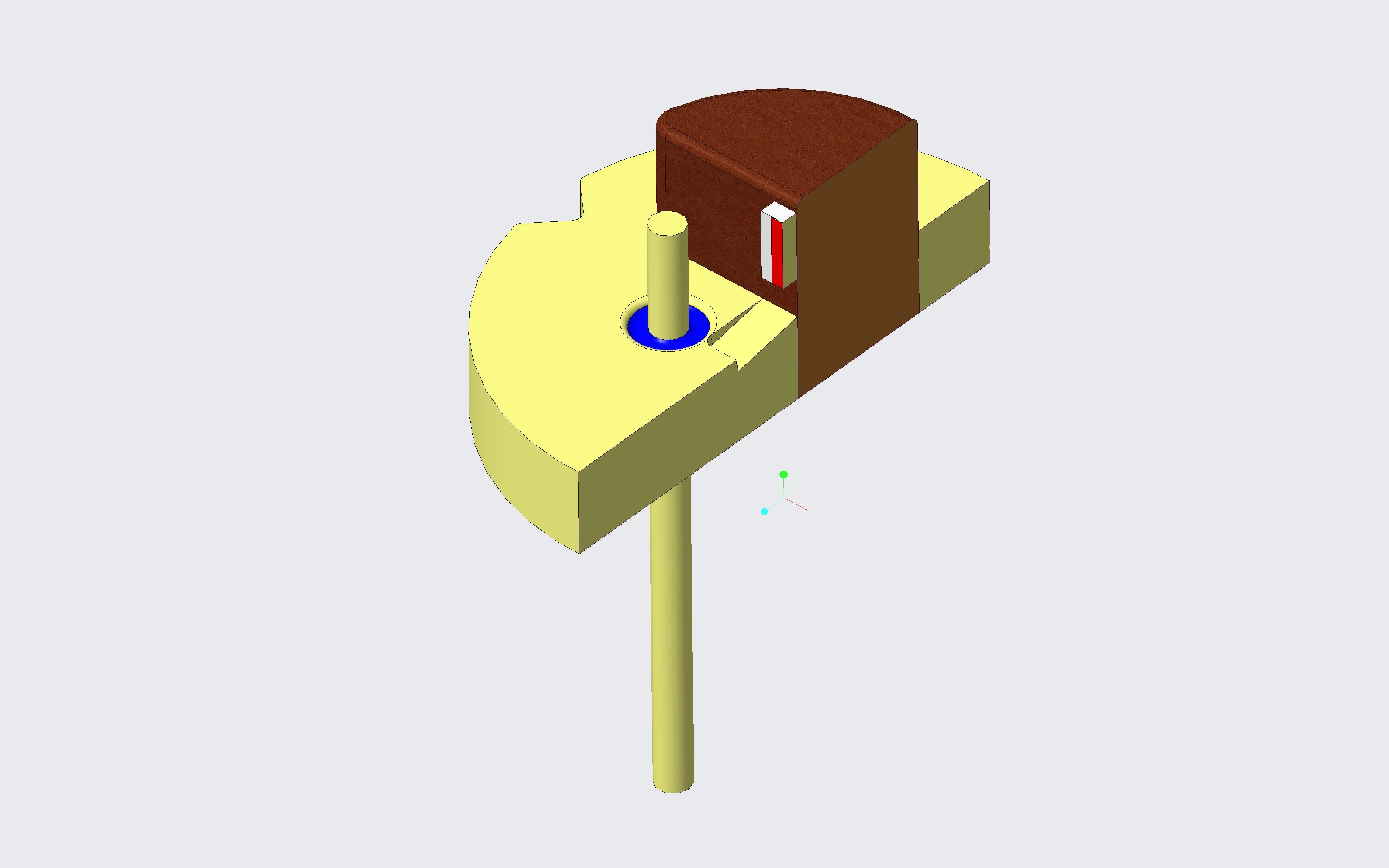

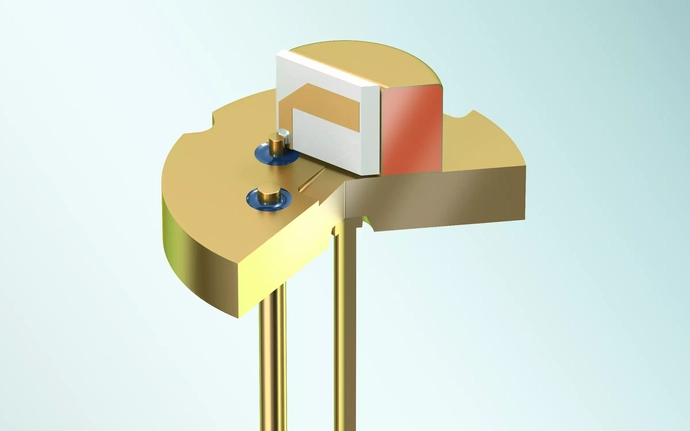

Cabezal con disipador de calor de cobre

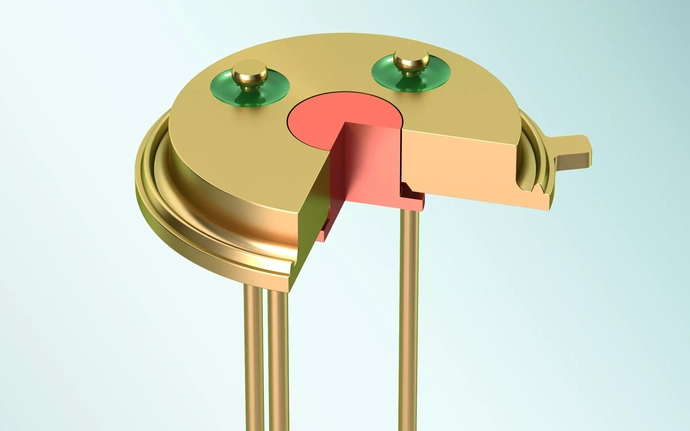

Cabezal con manguito de cobre
Cabezal TO 9
Características del producto TO 9
-
Para la configuración TO 9, la simulación térmica muestra la resistencia térmica (Rth) a una temperatura media de 8,14 K/W (incluidos el láser, el submontaje y el cabezal).
-
Alta precisión para el control de la planitud de la superficie.
-
Se puede utilizar para empaquetar láseres azules/rojos/verdes/morados de mayor potencia.
-
Para aplicaciones que requieren láseres de alta potencia, como proyectores de visualización, automoción, marcado láser, etc.
-
También son posibles versiones personalizadas .El diseño personalizado de la caja para el paquete de alta potencia multiláser se puede realizar en función de la aplicación y el diseño del cliente.
El disipador de calor de Cu puede reducir la temperatura del chip en 21 ° C.
A temperatura ambiente de TA 25.0°C,
El diseño del cabezal de CRS1010 completo tiene una temperatura máxima de 82.4°C

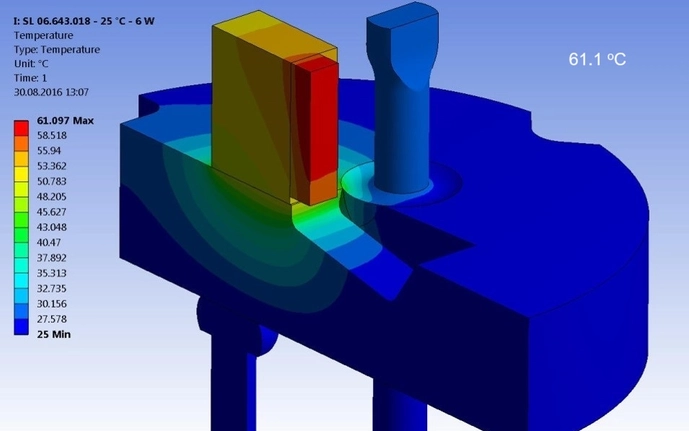

El diseño del disipador de calor CRS1010 + Cu tiene una temperatura máxima de 61,1 °C
A temperatura ambiente de TA 70.0°C,
El diseño del cabezal de CRS1010 completo tiene una temperatura máxima de 128.3°C
El diseño del disipador de calor CRS1010 + Cu tiene una temperatura máxima de 106,6 °C

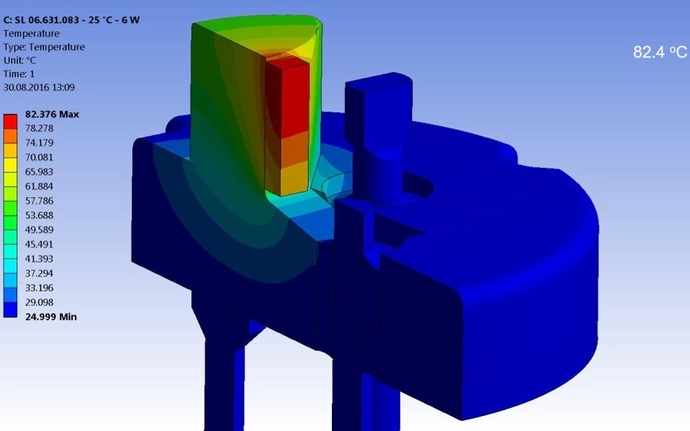

Cabezal totalmente CRS1010
Entorno del experimento: TA (temperatura ambiente) = 25,0 °C, PH (calor de potencia) = 6,0 W:
Disipador de calor de Cu
Entorno del experimento: TA (temperatura ambiente) = 25,0 °C, PH (calor de potencia) = 6,0 W:

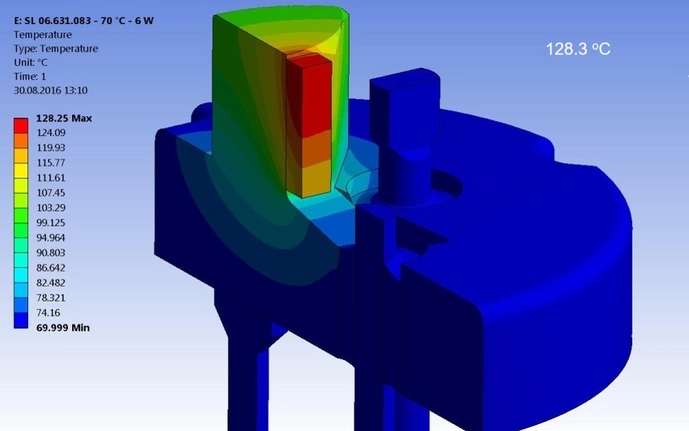

Cabezal totalmente CRS1010
Entorno del experimento: TA (temperatura ambiente) = 70,0 °C, PH (calor de potencia) = 6,0 W:

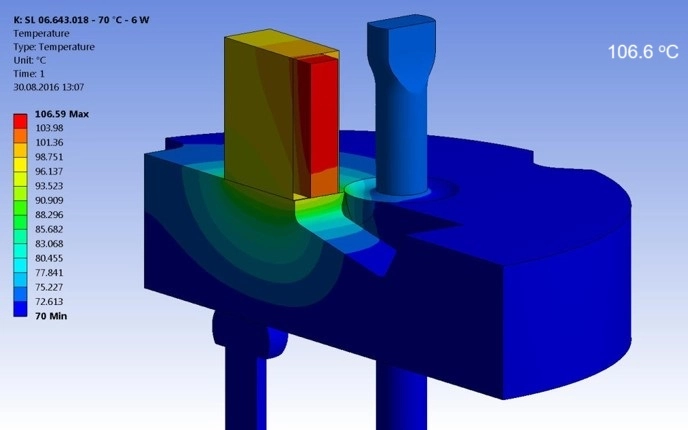

Disipador de calor de Cu
Entorno del experimento: TA (temperatura ambiente) = 70,0 °C, PH (calor de potencia) = 6,0 W:
El disipador de calor de Cu puede reducir la temperatura del chip en 22 ° C.
A temperatura ambiente de TA 25.0°C,

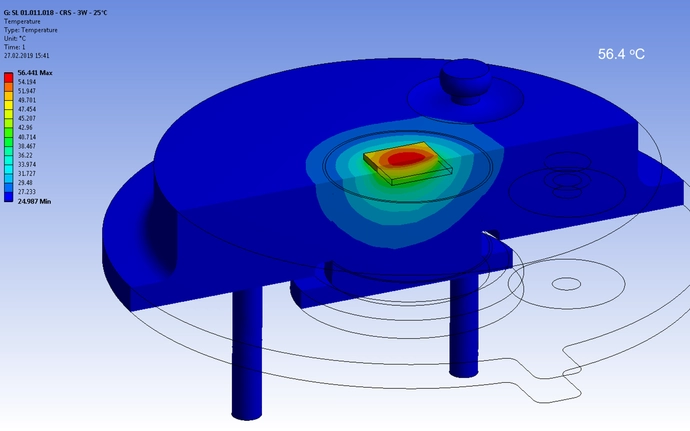

El diseño del cabezal de CRS1010 completo tiene una temperatura máxima de 56.4°C

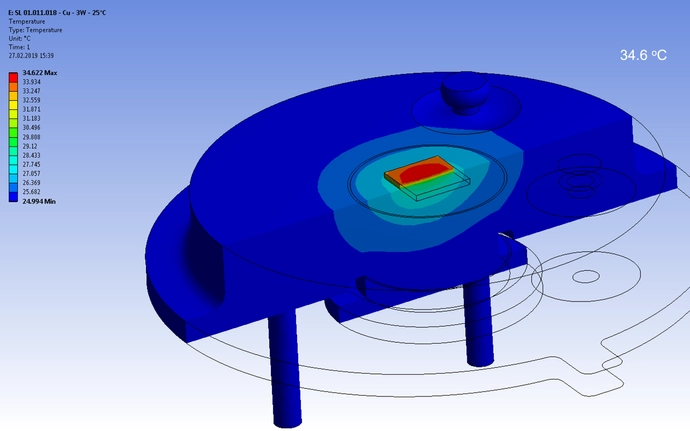

El diseño del disipador de calor CRS1010 + Cu tiene una temperatura máxima de 34,6 °C
A temperatura ambiente de TA 105.0°C,

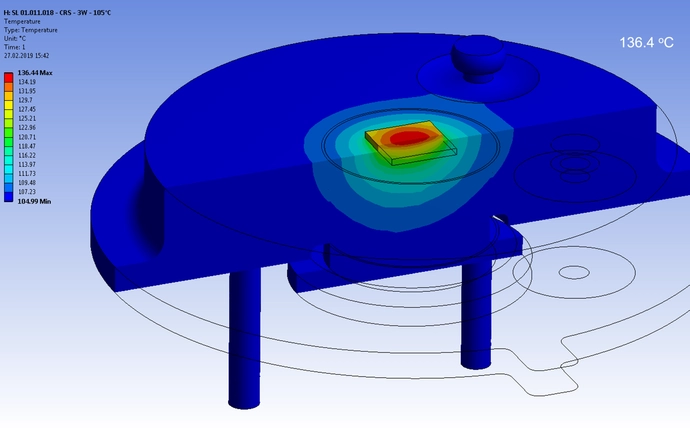

El diseño del cabezal de CRS1010 completo tiene una temperatura máxima de 136.4°C

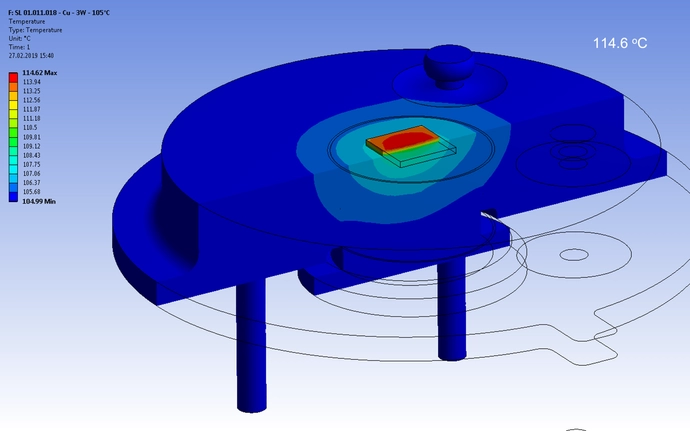

El diseño del disipador de calor CRS1010 + Cu tiene una temperatura máxima de 114,6 °C
Cabezal totalmente CRS1010
Entorno del experimento: TA (temperatura ambiente) = 25,0 °C, PH (calor de potencia) = 3,0 W:

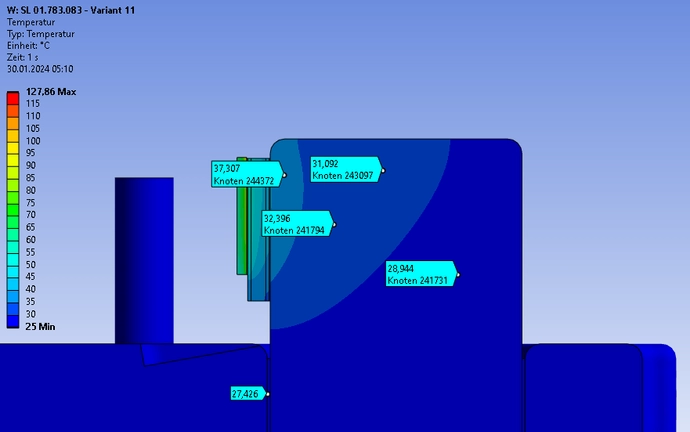

Disipador de calor de Cu
Entorno del experimento: TA (temperatura ambiente) = 25,0 °C, PH (calor de potencia) = 3,0 W:
Cabezal totalmente CRS1010
Entorno del experimento: TA (temperatura ambiente) = 105,0 °C, PH (calor de potencia) = 3,0 W:
Disipador de calor de Cu
Entorno del experimento: TA (temperatura ambiente) = 105,0 °C, PH (calor de potencia) = 3,0 W:
