    IRG 25

    IRG 25在SWIR，MWIR和LWIR波段具有出色的透射率。

    低dn / dT和低色散等物理特性，使光学工程师可以设计出没有热散焦效应的颜色校正光学系统。

    此外，IRG 25可以通过常规的研磨和抛光，单点金刚石车削或精密模压方式加工，以支持从小批量到大批量的零件制造。

    IRG 25
    红外特性
    成分 Ge28Sb12Se60
    密度 4.66 g/cm3
    热膨胀系数（20°C-100°C） 14.0·10-6/K
    转变温度 285°C
    热变化 dn/dT (1 µm) 79.2·10-6/K
    热变化 dn/dT (5 µm) 62.0·10-6/K
    热变化 dn/dT (10 µm) 61.1·10-6/K
    折射率（10um） 2.6030
    表面质量 60/40双面抛光
    表面平整度 P-V ≤ 5个波长@632.8nm
    倒边 安全倒边
    选项
    SCHOTT 物品编号
      € 00.00
      您需要帮助或报价吗？
      与我们的支持团队联系
      下载 数据表 IRG 25
      文章详情

      技术规格

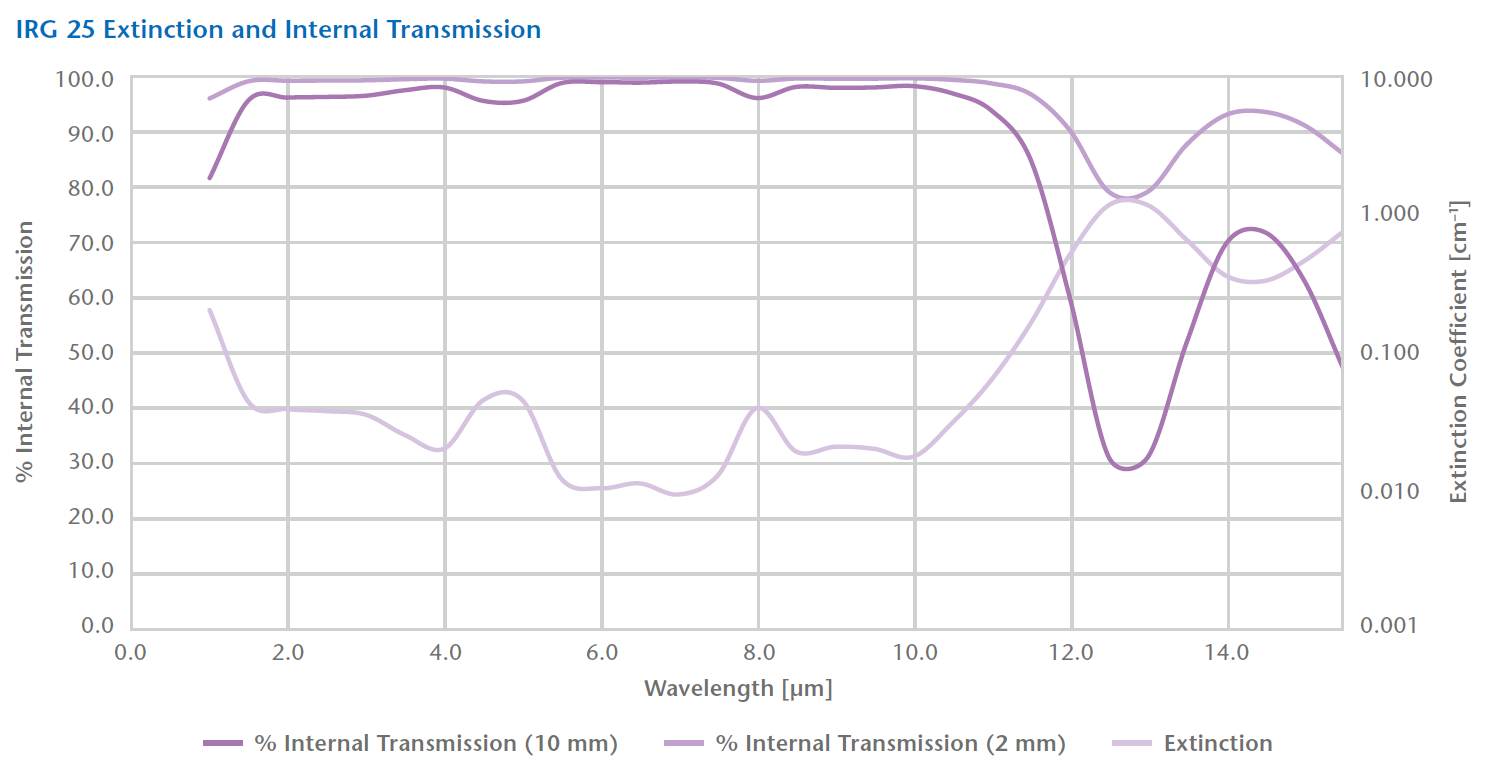

      内部透过率（图表）
      内部透过率（表格）
      波长
      [µm]      		 透射率
      (10 mm)      		 透射率
      (2 mm)      		 Extinction
      [cm-1]
      1.0 81.6 96.0 0.203
      1.5 95.7 99.1 0.044
      2.0 96.2 99.2 0.039
      2.5 96.3 99.2 0.038
      3.0 96.5 99.3 0.036
      3.5 97.5 99.5 0.025
      4.0 98.0 99.6 0.020
      4.5 95.6 99.1 0.045
      5.0 95.6 99.1 0.045
      5.5 98.8 99.8 0.012
      6.0 99.0 99.8 0.010
      6.5 98.9 99.8 0.011
      7.0 99.1 99.8 0.009
      7.5 98.7 99.7 0.013
      8.0 96.1 99.2 0.040
      波长
      [µm]      		 透射率
      (10 mm)      		 透射率
      (2 mm)      		 Extinction
      [cm-1]
      8.5 98.1 99.6 0.019
      9.0 97.9 99.6 0.021
      9.5 98.0 99.6 0.020
      10.0 98.2 99.6 0.018
      10.5 96.9 99.4 0.031
      11.0 93.8 98.7 0.064
      11.5 85.0 96.8 0.163
      12.0 60.1 90.3 0.509
      12.5 31.1 79.2 1.167
      13.0 31.1 79.2 1.167
      13.5 52.0 87.7 0.654
      14.0 69.7 93.0 0.361
      14.5 71.8 93.6 0.332
      15.0 63.1 91.2 0.461
      15.5 47.2 86.0 0.752
      材料数据
      色散公示常数
      B1 2.7574
      B2 3.0990
      B3 1.6660
      C1 0.0000
      C2 0.1596
      C3 2,045.5000
      D0 5.50·10-5
      E0 1.21·10-5
      λTK 7.59·10-5

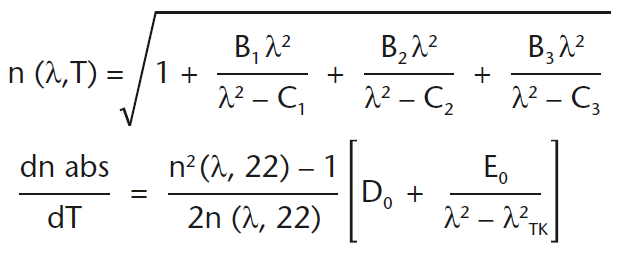

      计算公式：折射率与波长及温度之间的函数关系
      波长
      [µm]      		 折射率
      (@ 22 °C)      		 Δn abs/ΔT [10–6/K]
      22 °C
      0.8 2.7811 0.0
      1.0 2.7284 79.2
      1.5 2.6629 69.0
      2.0 2.6423 65.7
      3.0 2.6277 63.3
      4.0 2.6219 62.4
      5.0 2.6183 62.0
      6.0 2.6154 61.8
      7.0 2.6126 61.6
      8.0 2.6097 61.4
      9.0 2.6065 61.3
      10.0 2.6030 61.1
      11.0 2.5992 61.0
      12.0 2.5949 60.8
      波长
      [µm]      		 热变化
      [dn/dt]
      1 µm 79.2·10-6/K
      5 µm 62.0·10-6/K
      10 µm 61.1·10-6/K
