    IRG 22

    IRG 22 hat eine hervorragende Transmission im SWIR, MWIR und LWIR und die beste Transmission der IRG-Serie im NIR-Band mit einer Transmission ab 0,7 μm.

    Physikalische Eigenschaften wie ein niedriges dn/dT und geringe Dispersion ermöglichen es Optikdesignern, farbkorrigierte optische Systeme ohne thermische Defokussierung zu entwerfen.

    Darüber hinaus kann IRG 22 durch herkömmliches Schleifen und Polieren, Einpunkt-Diamantdrehen oder Präzisionsblankpressen verarbeitet werden, um die Herstellung von Bauteilen mit hohem oder niedrigem Volumen zu realisieren.

    IRG 22
    IR-Eigenschaften
    Zusammensetzung Ge33As12Se55
    Dichte 4,41 g/cm3
    Thermische Ausdehnung (20°C-100°C) 12,5·10-6/K
    Transformationstemperatur 368°C
    Änderung des dn/dt Koeffizenten bei 1 µm 94,7·10-6/K
    Änderung des dn/dt Koeffizenten bei 5 µm 67,6·10-6/K
    Änderung des dn/dt Koeffizenten bei 10 µm 67,1·10-6/K
    Brechzahl bei 10µm 2,4968
    Oberflächenqualität 60/40 beidseitige Politur
    Oberflächenebenheit ≤ 5 λ pro Oberfläche bei 632.8nm
    Kantenbearbeitung Schutzfacettierung
    Produkt auswählen
    SCHOTT Artikel
      EUR 00,00
      Benötigen Sie Hilfe oder ein Angebot?
      Kontaktieren Sie unseren Support
      Download Datenblatt IRG 22
      Artikeldetails

      Technische Daten

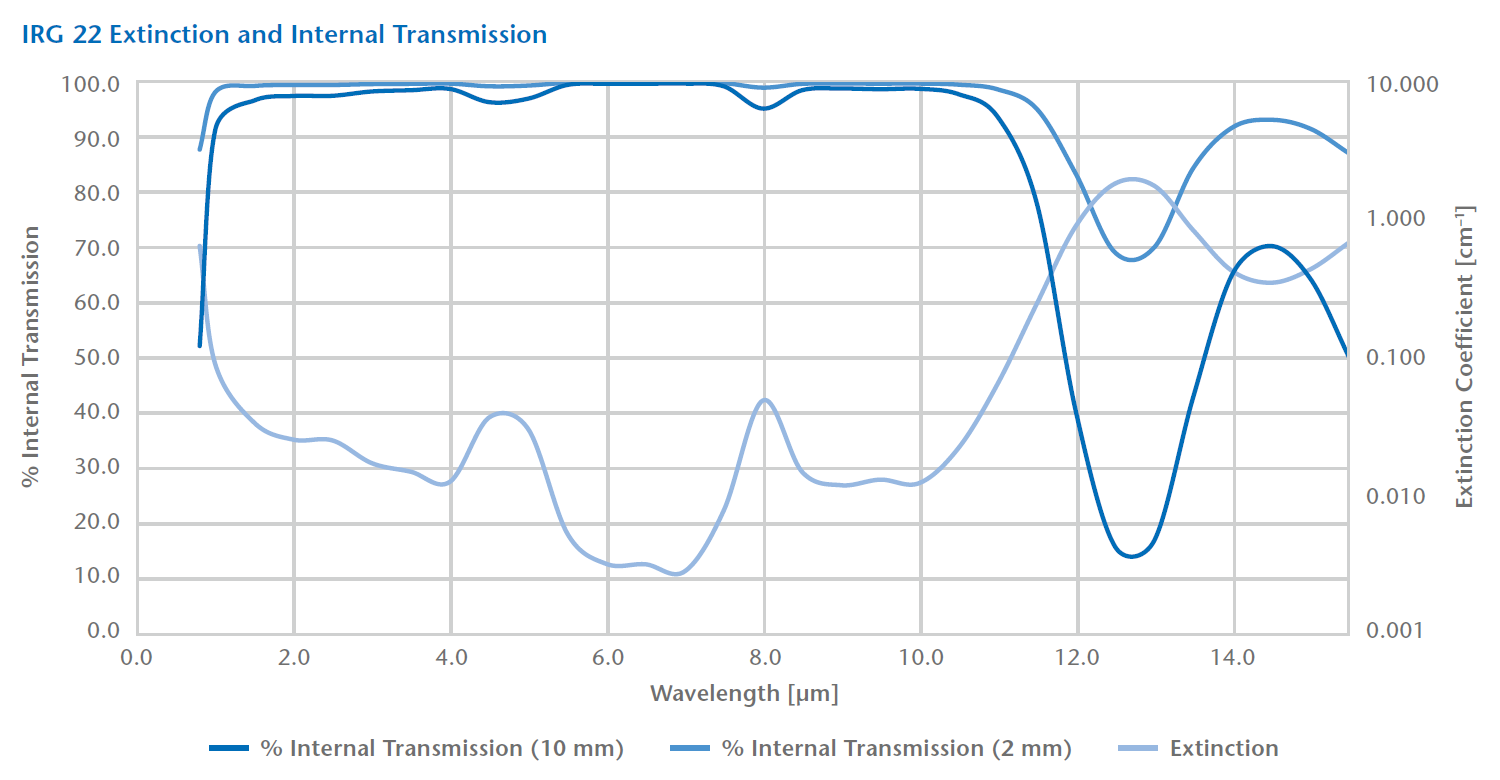

      Reintransmissionsgrad (Diagramm)
      Reintransmissionsgrad (Tabelle)
      Wellenlänge
      [µm]      		 Transmission
      (10 mm)      		 Transmission
      (2 mm)      		 Extinction
      [cm-1]
      0,8 52,2 87,8 0,650
      1,0 91,4 98,2 0,090
      1,5 96,7 99,3 0,034
      2,0 97,5 99,5 0,026
      2,5 97,5 99,5 0,025
      3,0 98,3 99,7 0,017
      3,5 98,5 99,7 0,015
      4,0 98,7 99,7 0,013
      4,5 96,3 99,3 0,037
      5,0 97,0 99,4 0,031
      5,5 99,5 99,9 0,005
      6,0 99,7 99,9 0,003
      6,5 99,7 99,9 0,003
      7,0 99,7 99,9 0,003
      7,5 99,2 99,8 0,008
      8,0 95,2 99,0 0,049
      Wellenlänge
      [µm]      		 Transmission
      (10 mm)      		 Transmission
      (2 mm)      		 Extinction
      [cm-1]
      8,5 98,5 99,7 0,015
      9,0 98,8 99,8 0,012
      9,5 98,7 99,7 0,013
      10,0 98,8 99,8 0,012
      10,5 97,8 99,6 0,022
      11,0 93,7 98,7 0,065
      11,5 78,0 95,2 0,248
      12,0 40,2 83,4 0,910
      12,5 15,8 69,2 1,844
      13,0 16,9 70,1 1,779
      13,5 43,0 84,4 0,845
      14,0 65,2 91,8 0,428
      14,5 70,3 93,2 0,353
      15,0 64,3 91,5 0,442
      15,5 49,9 87,0 0,696
      Materialdaten
      Dispersionskonstanten
      B1 2,4834
      B2 2,8203
      B3 0,9773
      C1 0,0000
      C2 0,1352
      C3 1.420,7000
      D0 6,41·10-5
      E0 1,68·10-7
      λTK 9,96·10-1
      Calculation Formula: Refractive index as a function of wavelength and temperature
      Wellenlänge
      [µm]      		 Brechzahl
      (@ 22 °C)      		 Δn abs/ΔT [10–6/K]
      22 °C
      1,0 2,5971 94,8
      1,5 2,5462 69,1
      2,0 2,5299 68,4
      3,0 2,5182 68,0
      4,0 2,5134 67,8
      5,0 2,5104 67,7
      6,0 2,5079 67,6
      7,0 2,5054 67,5
      8,0 2,5028 67,4
      9,0 2,5000 67,3
      10,0 2,4968 67,1
      11,0 2,4933 67,0
      12,0 2,4893 66,9
      Wellenlänge
      [µm]      		 Änderung des Koeffizenten
      [dn/dt]
      1 µm 94.7·10-6/K
      5 µm 67.6·10-6/K
      10 µm 67.1·10-6/K
