Encapsulado EML TEC TO (pasante ampliado)
Zócalo refrigerado para aplicaciones EML, alternativa económica a los encapsulados convencionales.
Acerca de
El encapsulado TEC TO de SCHOTT, de reciente desarrollo, es ideal para diodos láser que requieren un refrigerador termoeléctrico (TEC). El refrigerador termoeléctrico permite una disipación térmica controlada, lo que genera longitudes de onda láser reguladas y estables y una mejor transmisión de señales de potencia.Los TEC TO (pasante ampliado) son adecuados para su uso en Ethernet de 10 Gb, CPRI, XGPON y otras aplicaciones de láser sintonizable.
Características del producto
- Pasante ampliado optimizado de 25 o 50 ohmios.
- Diseño para TEC, submontaje cerámico y luz láser reflejada en espejo a 45 grados.
Imágenes del producto
Prestaciones del producto

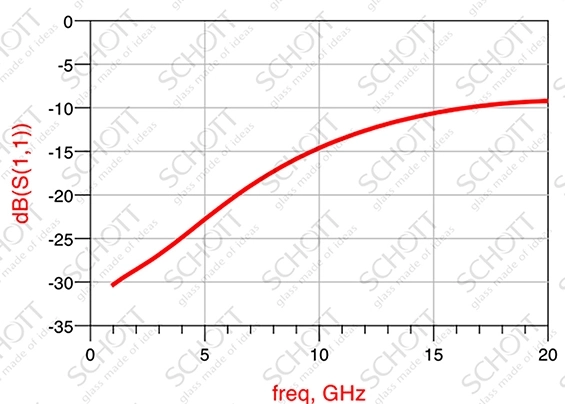

S11 (dB) – Pérdida por reflexión/de retorno
S11: Mejor que -15 dB a 10 GHz para velocidades de hasta 10 Gbps.

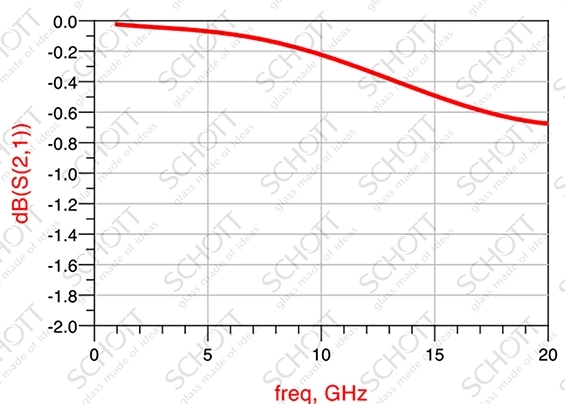

S21 (dB) - Pérdida de inserción
S21: 3 dB Ancho de banda mejor que 15 GHz.

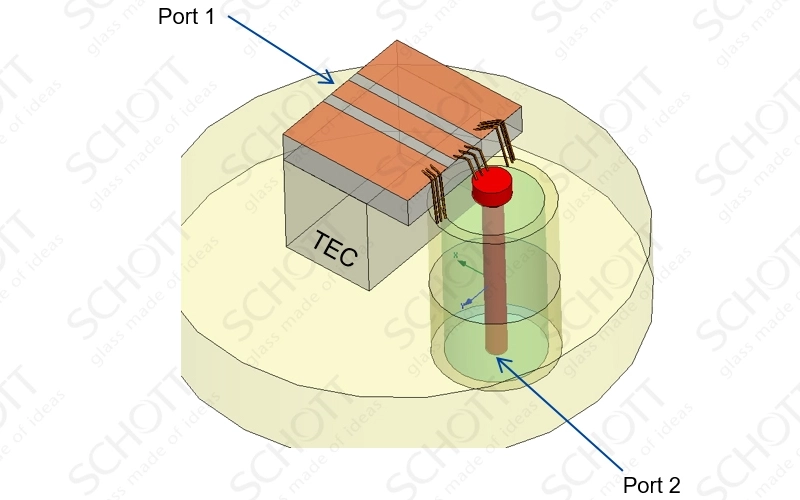

Gráfica de EML TEC TO de SCHOTT
