Endoscopia
Los endoscopios son herramientas indispensables en el diagnóstico y la cirugía moderna. Permiten la observación, el diagnóstico y el tratamiento de estructuras internas del cuerpo sin necesidad de intervenciones quirúrgicas mayores. SCHOTT ofrece componentes clave que convierten a los endoscopios en instrumentos de alta precisión y alto rendimiento: conductores de luz y de imagen de fibra óptica, conectores herméticamente sellados, soluciones de alojamiento y lentes de varilla.
¿Por qué elegir SCHOTT?
Visualización precisa en la medicina mínimamente invasiva
Los endoscopios modernos requieren un excelente trayecto óptico, una iluminación precisa, interfaces duraderas y componentes que funcionen de manera fiable bajo condiciones clínicas exigentes.La luz blanca pura y precisa en el rango de longitudes de onda visibles proporciona una iluminación intensa de la zona a examinar. Mediante una cámara o un conductor óptico de imágenes, se transmiten imágenes desde el interior del cuerpo, lo que permite al cirujano obtener una visión completa del área de tratamiento. Las conexiones de enchufe autoclavables garantizan una transferencia de energía segura y fiable, incluso después de ciclos repetidos de esterilización.
En SCHOTT, sabemos lo importante que es coordinar de manera óptima los sistemas de iluminación e imagen al desarrollar nuevos endoscopios. Para los cirujanos, la visibilidad fiable y de alta resolución de sus procedimientos es esencial.
Cada componente se desarrolla con la integración en mente. El rendimiento óptico, la robustez mecánica y la fiabilidad a largo plazo se combinan para mejorar los sistemas avanzados de endoscopia en aplicaciones reales.
¿Por qué SCHOTT?
Pericia en vidrio, óptica y sellado hermético
Con experiencia en vidrio, óptica y sellado hermético, proporcionamos soluciones que garantizan calidad y fiabilidad.

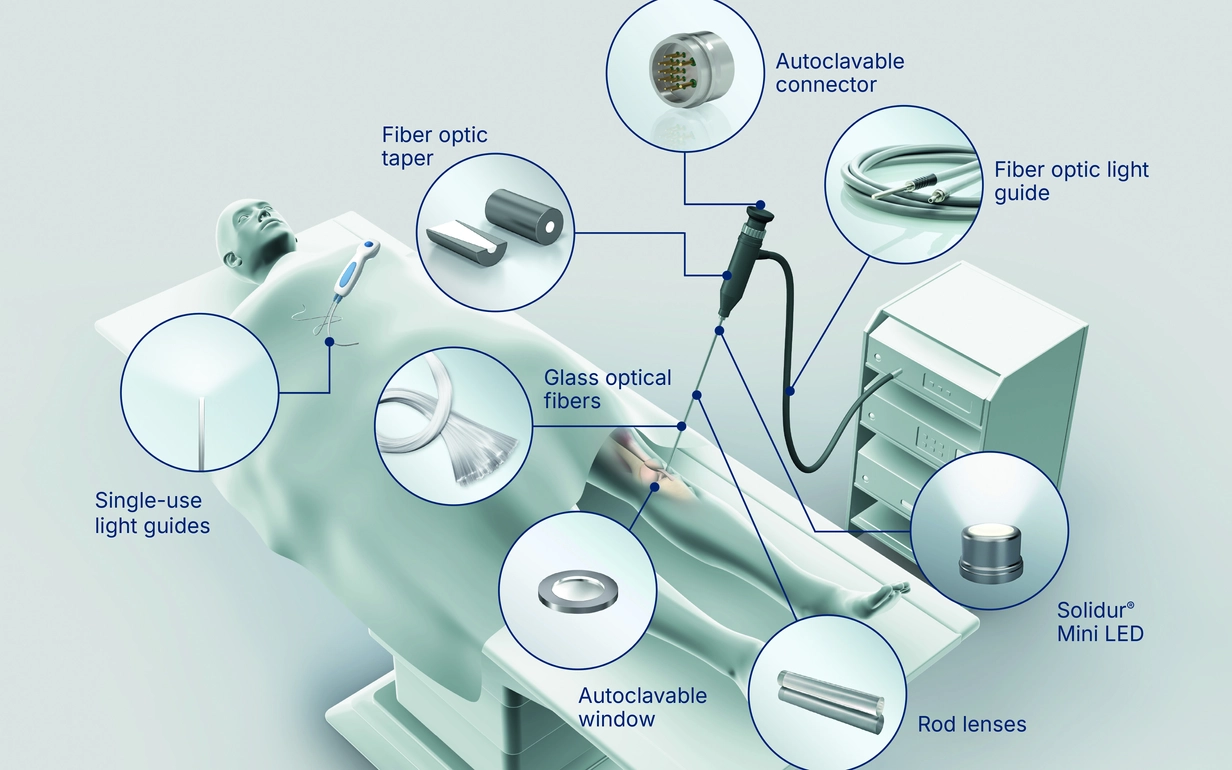

La trayectoria óptica de un endoscopio
El trayecto óptico de un endoscopio
Los conductores de luz de fibra óptica para endoscopios reutilizables son ideales para una transmisión intensa y precisa de la luz al cuerpo, desde la fuente de luz externa hasta el endoscopio y dentro del endoscopio. Nuestros conductores de luz desechables ofrecen una solución rentable para su uso en plataformas de endoscopios de un solo uso.Para la transmisión de imágenes, empleamos conductores de imagen flexibles de fibra óptica, así como lentes de varilla, que transmiten el interior del cuerpo al cirujano con una nitidez excepcional. Además, nuestros tapers de fibra óptica optimizan el acoplamiento de la luz en el endoscopio y contribuyen así a la máxima eficiencia.
Los conectores vidrio-metal herméticamente sellados de SCHOTT para señales de luz, imagen y eléctricas garantizan la máxima fiabilidad y aseguran una transmisión segura. Nuestras ventanas de zafiro autoclavables en el extremo distal proporcionan claridad óptica, incluso tras ciclos repetidos de esterilización.
Los LEDs Solidur® herméticamente sellados proporcionan una iluminación brillante directamente en la punta distal del endoscopio, favoreciendo un diseño de sistema compacto y eficiente.
Ventajas del vidrio en la electrónica médica y la óptica
Por qué el vidrio especial es superior a otros materiales
El vidrio especial es un material fundamental en la tecnología médica, ya que combina precisión óptica, alta resistencia y protección confiable. En la endoscopía, permite obtener imágenes especialmente claras y detalladas, se mantiene estable incluso tras procesos frecuentes de limpieza y esterilización y, a diferencia de otros materiales, no envejece. Su biocompatibilidad, así como su alta resistencia a los rayos UV y al láser, hacen que el vidrio sea ideal para aplicaciones diagnósticas y terapéuticas. Estas ventajas se manifiestan en diversos componentes de un endoscopio: elementos como conductores flexibles de luz e imagen fabricados con fibras ópticas de vidrio permiten una conducción eficiente de la luz y la imagen en el endoscopio compacto. Las lentes rígidas de varilla garantizan una imagen constantemente precisa. Los conectores herméticamente sellados protegen de manera permanente la electrónica contra la corrosión, la condensación y las corrientes de fuga eléctrica. Gracias a esta interacción, el vidrio contribuye de manera decisiva al rendimiento, la fiabilidad y la durabilidad de los endoscopios modernos.Portafolio de productos
Conductores de luz e imagen por fibra óptica
Los conductores de luz de fibra óptica de SCHOTT proporcionan una iluminación precisa e intensa en el cuerpo y también están disponibles como soluciones de un solo uso rentables para plataformas endoscópicas modernas.Los conductores de imagen flexibles transmiten imágenes de alta resolución desde el interior del cuerpo, mientras que los tapers de fibra óptica maximizan el rendimiento lumínico en el endoscopio, garantizando una obtención de imágenes especialmente eficiente.
Gracias a su excelente transmisión de luz y larga vida útil, las fibras de vidrio PURAVIS® ofrecen a los desarrolladores la máxima libertad de diseño para soluciones de iluminación en una amplia variedad de aplicaciones.
Lentes de barra de alta precisión
Las Stablinsen de SCHOTT son componentes centrales de la imagen endoscópica y transmiten la luz con alta precisión. La empresa domina toda la cadena de valor, desde la fusión del vidrio en Alemania hasta el procesamiento y recubrimiento en Malasia. Fabricadas con materiales conformes con MDR y RoHS, las lentes ofrecen alta transmisión, excelente contraste y propiedades ópticas estables en todos los lotes. Los controles de calidad automatizados, la producción en grandes volúmenes, los recubrimientos personalizados y el rapid prototyping garantizan una precisión fiable y una ingeniería orientada a la aplicación.
Conectores herméticos y soluciones de encapsulado
La penetración de la humedad durante la esterilización es uno de los mayores retos para los endoscopios. SCHOTT aborda este problema con conectores herméticamente sellados, ventanas de zafiro y soluciones de alojamiento que protegen de manera fiable la electrónica sensible.Nuestras soluciones incluyen conectores herméticamente sellados para señales de luz, imagen y eléctricas, que garantizan una transmisión segura. Las ventanas de zafiro en el extremo distal proporcionan durabilidad y claridad óptica, mientras que las placas de transición aíslan la empuñadura del conjunto de cables. Además, los sistemas redundantes de sellado de fibras evitan la difusión de la humedad durante la esterilización.
Adicionalmente, SCHOTT ofrece el Solidur® Mini LED, un módulo de luz compacto y robustamente encapsulado, diseñado para condiciones ambientales exigentes y procesos repetidos de esterilización.
Animación de la trayectoria óptica
Endoscopios rígidos y flexibles
Endoscopios rígidos y flexibles
Los endoscopios rígidos se utilizan cuando existe un acceso recto y fácilmente accesible, por ejemplo, en laparoscopía, artroscopía u otorrinolaringología. Los endoscopios flexibles se emplean cuando es necesario navegar de forma segura a través de anatomías naturales y curvas, como en gastroenterología, broncoscopia o urología. Los endoscopios semirrígidos novedosos combinan segmentos de eje dimensionalmente estables con áreas de punta flexibles, cerrando así la brecha entre rígido y flexible cuando se requiere una flexibilidad limitada sin renunciar a una guía precisa del instrumento.

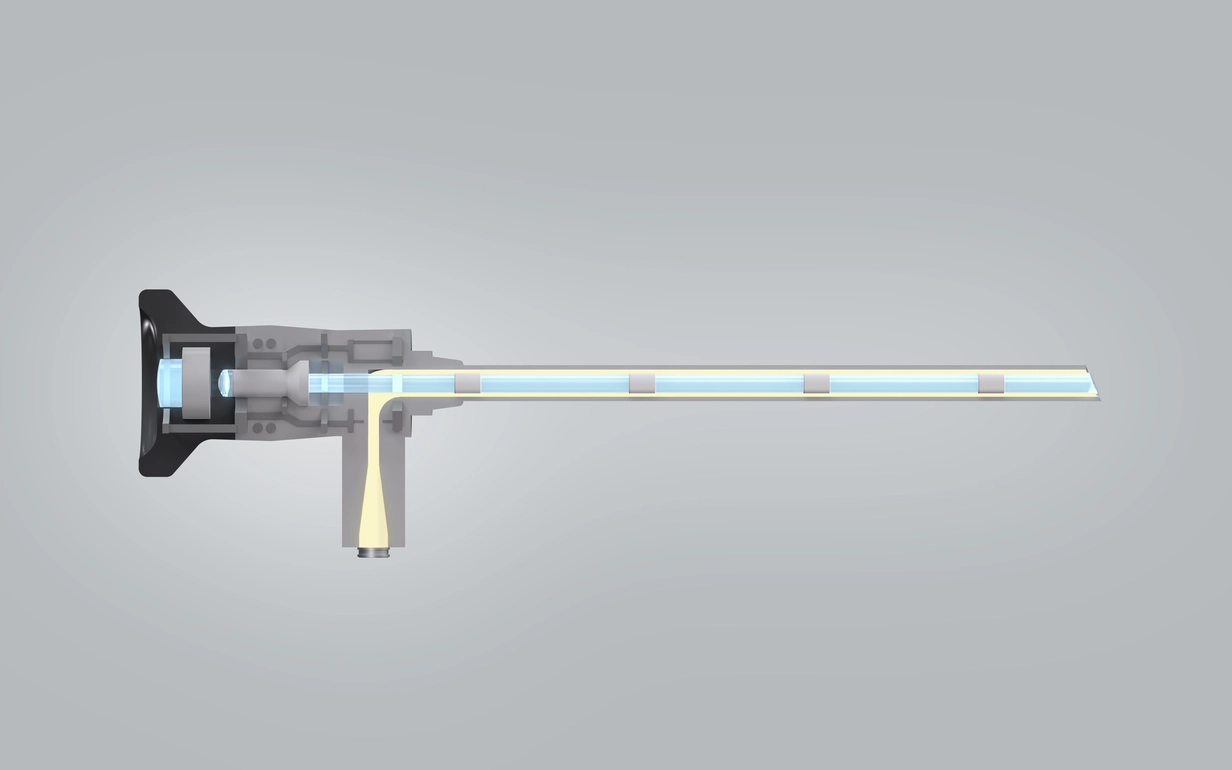

Endoscopio rígido

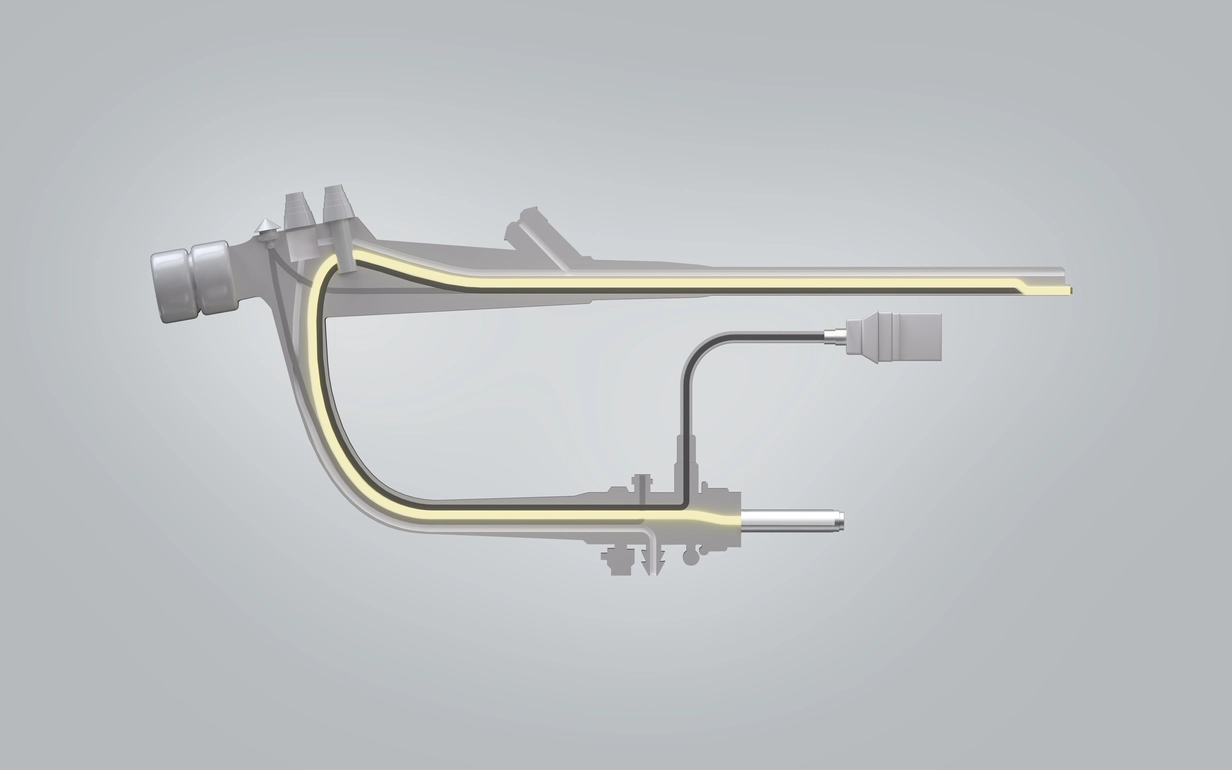

Endoscopio flexible
Preguntas frecuentes
Preguntas frecuentes sobre endoscopia y componentes de SCHOTT
Un endoscopio es un instrumento médico que se utiliza para el examen y tratamiento mínimamente invasivo de las estructuras internas del cuerpo. Permite a los médicos examinar y tratar tejidos y órganos sin necesidad de intervenciones quirúrgicas de gran magnitud.
Los endoscopios rígidos se emplean principalmente en cirugía, donde se requiere una imagen estable y precisa. Los endoscopios flexibles son adecuados para exámenes en áreas de difícil acceso, como el tracto gastrointestinal.
Las lentes de bastón transmiten la luz con precisión y con mínimas pérdidas, y garantizan una imagen clara y de alto contraste en endoscopios rígidos.
Los guías de luz de fibra óptica son componentes centrales de los endoscopios. Estos
- conducen la luz desde una fuente de luz externa hasta el endoscopio (cable de luz)
- iluminan eficazmente el campo quirúrgico (fibras internas) y
- optimizan la transmisión de luz al endoscopio (taper de fibra óptica).
Fabricados con fibras de vidrio PURAVIS®, transmiten luz blanca pura y homogénea en el rango de longitudes de onda visibles, lo que permite una iluminación intensa con una impresión de color muy natural.
Los conectores herméticamente sellados protegen la electrónica sensible del endoscopio contra la humedad y garantizan un funcionamiento confiable incluso bajo condiciones de esterilización, como la autoclave.
El vidrio especial es resistente al envejecimiento, no sufre corrosión y protege contra la condensación. Evita fugas eléctricas y cortocircuitos, lo que incrementa la vida útil y la fiabilidad de los equipos médicos.
Sí, SCHOTT ofrece prototipado rápido y acompaña a los clientes desde el diseño hasta la fabricación en serie. Nuestros recubrimientos y materiales optimizados están adaptados a cada aplicación.
A diferencia de los conectores plásticos no herméticos, los conectores de vidrio a metal herméticamente sellados se emplean cuando se requiere una barrera hermética a los gases, así como una protección confiable contra la humedad, los productos químicos y las influencias ambientales. Ofrecen un sellado robusto y duradero, con una alta estabilidad óptica y mecánica.
Las ventanas y lentes herméticas ofrecen una barrera hermética que protege de manera fiable los componentes ópticos contra el agua, la humedad, los productos químicos y las influencias mecánicas. Aseguran una larga vida útil, propiedades ópticas estables y una alta transmisión de luz en todo el espectro.
- Los LEDs pueden integrarse tanto en la punta del endoscopio como en el mango, según los requisitos de diseño y la aplicación.
- Gracias a sus carcasas herméticamente selladas, son aptos para ciclos repetidos de autoclave y, por lo tanto, ofrecen una alta fiabilidad en el uso médico.
- Además, los LEDs permiten un diseño personalizado para el cliente, por ejemplo, en cuanto a tamaño, selección de chip o propiedades ópticas. De este modo, respaldan el desarrollo de soluciones de endoscopia compactas y de alto rendimiento.
Un endoscopio es un instrumento médico que se utiliza para el examen y tratamiento mínimamente invasivo de las estructuras internas del cuerpo. Permite a los médicos examinar y tratar tejidos y órganos sin necesidad de intervenciones quirúrgicas de gran magnitud.
Los endoscopios rígidos se emplean principalmente en cirugía, donde se requiere una imagen estable y precisa. Los endoscopios flexibles son adecuados para exámenes en áreas de difícil acceso, como el tracto gastrointestinal.
Las lentes de bastón transmiten la luz con precisión y con mínimas pérdidas, y garantizan una imagen clara y de alto contraste en endoscopios rígidos.
Los guías de luz de fibra óptica son componentes centrales de los endoscopios. Estos
- conducen la luz desde una fuente de luz externa hasta el endoscopio (cable de luz)
- iluminan eficazmente el campo quirúrgico (fibras internas) y
- optimizan la transmisión de luz al endoscopio (taper de fibra óptica).
Los conectores herméticamente sellados protegen la electrónica sensible del endoscopio contra la humedad y garantizan un funcionamiento confiable incluso bajo condiciones de esterilización, como la autoclave.
El vidrio especial es resistente al envejecimiento, no sufre corrosión y protege contra la condensación. Evita fugas eléctricas y cortocircuitos, lo que incrementa la vida útil y la fiabilidad de los equipos médicos.
Sí, SCHOTT ofrece prototipado rápido y acompaña a los clientes desde el diseño hasta la fabricación en serie. Nuestros recubrimientos y materiales optimizados están adaptados a cada aplicación.
A diferencia de los conectores plásticos no herméticos, los conectores de vidrio a metal herméticamente sellados se emplean cuando se requiere una barrera hermética a los gases, así como una protección confiable contra la humedad, los productos químicos y las influencias ambientales. Ofrecen un sellado robusto y duradero, con una alta estabilidad óptica y mecánica.
Las ventanas y lentes herméticas ofrecen una barrera hermética que protege de manera fiable los componentes ópticos contra el agua, la humedad, los productos químicos y las influencias mecánicas. Aseguran una larga vida útil, propiedades ópticas estables y una alta transmisión de luz en todo el espectro.
- Los LEDs pueden integrarse tanto en la punta del endoscopio como en el mango, según los requisitos de diseño y la aplicación.
- Gracias a sus carcasas herméticamente selladas, son aptos para ciclos repetidos de autoclave y, por lo tanto, ofrecen una alta fiabilidad en el uso médico.
- Además, los LEDs permiten un diseño personalizado para el cliente, por ejemplo, en cuanto a tamaño, selección de chip o propiedades ópticas. De este modo, respaldan el desarrollo de soluciones de endoscopia compactas y de alto rendimiento.
