Encapsulado TO 38

Zócalos para altas velocidades TO PLUS® para aplicaciones cuádruples de hasta 100 G

Registro necesario

Para ver este contenido tienes que registrarte.

* Campo obligatorio

Acerca de

Los zócalos SCHOTT TO PLUS® que ocupan el mismo espacio que un encapsulado TO 38 son adecuados para su uso en GPON, XG-PON, 10GEPON, CPRI y canal de fibra de 32G. Monocanal o canal cuádruple para uso en transceptores SFP28 o QSFP28 (CWDM4 o PSM4).

Características del producto

  • La altura del láser se puede ajustar a medida.
  • Submontaje premontado con resistencias opcionales.
  • La versión con pad de AuSn es opcional.


Variantes del producto

Módulo Velocidad Tipo OSA Fibra Descripción del encapsulado hermético TO Función
SFF, SFP, SFP+, QSFP28 28 Gbps
Tx SMF TO-38, 25 ohmios,
submontaje 3+1
Alta velocidad, para patillas
de salida de ánodo y cátodo
MPD compartidas

Imágenes del producto

Zócalo TO 38 con submontaje
TO 38 con componentes
4 zócalos TO 38 colocados uno junto al otro

Prestaciones del producto

Los resultados del experimento de simulación son los siguientes.

S11 (dB) – Pérdida por reflexión/de retorno

S11 (dB) – Pérdida por reflexión/de retorno

S11: Mejor que -15 dB a 40 GHz para velocidades de hasta 25 Gbps.

S21 (dB) - Pérdida de inserción

S21 (dB) - Pérdida de inserción

S21: 3 dB Ancho de banda mejor que 40 GHz

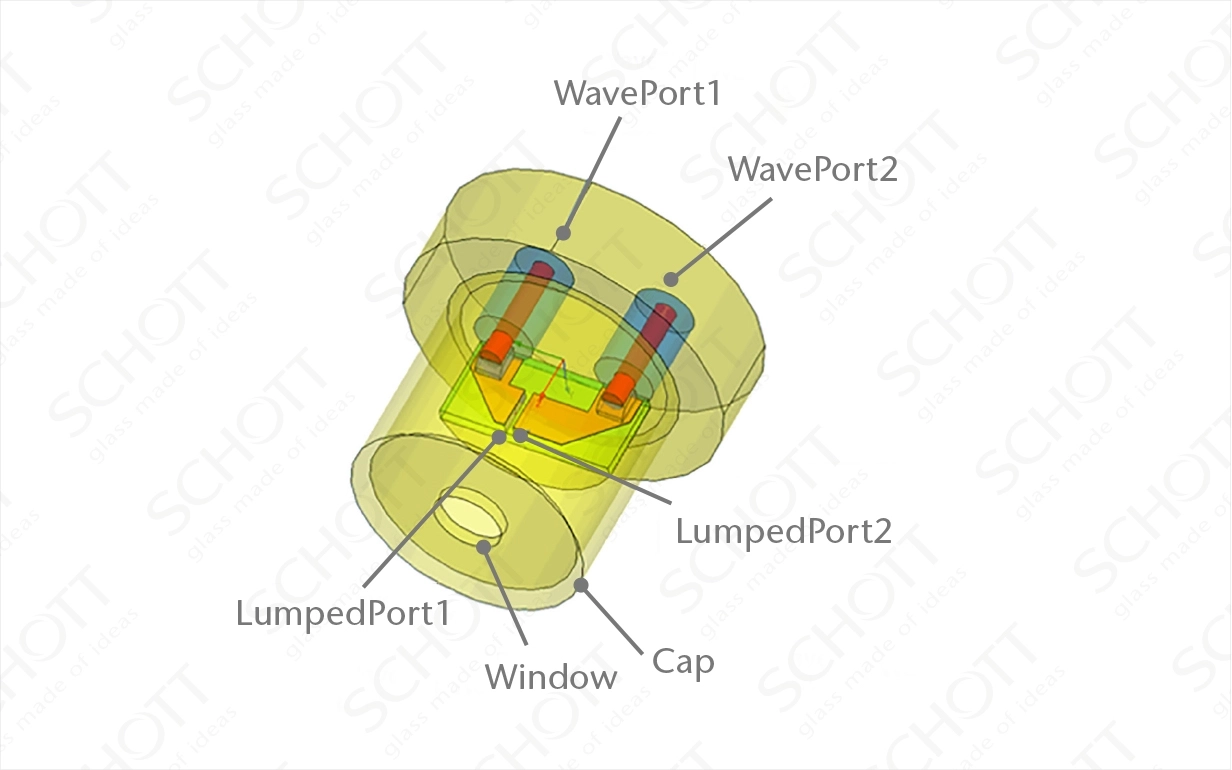

Diagrama del producto para prueba de simulación

Diagrama del producto para prueba de simulación
